使用VCS的ralgen命令产生UVM的寄存器模型的操作步骤

1.根据reg.csv(寄存器的SPEC)文件生成一个reg.ralf文件,这个文件有特定的脚本生成(我目前不会)，当然也可以自己手写(如果寄存器比较小)

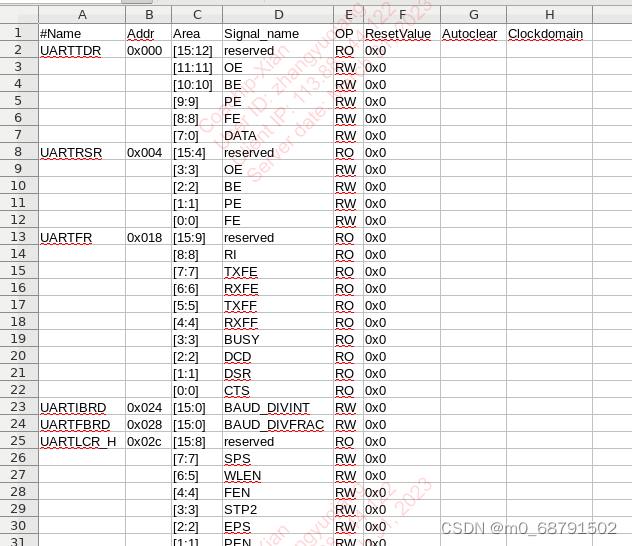

寄存器的SPEC

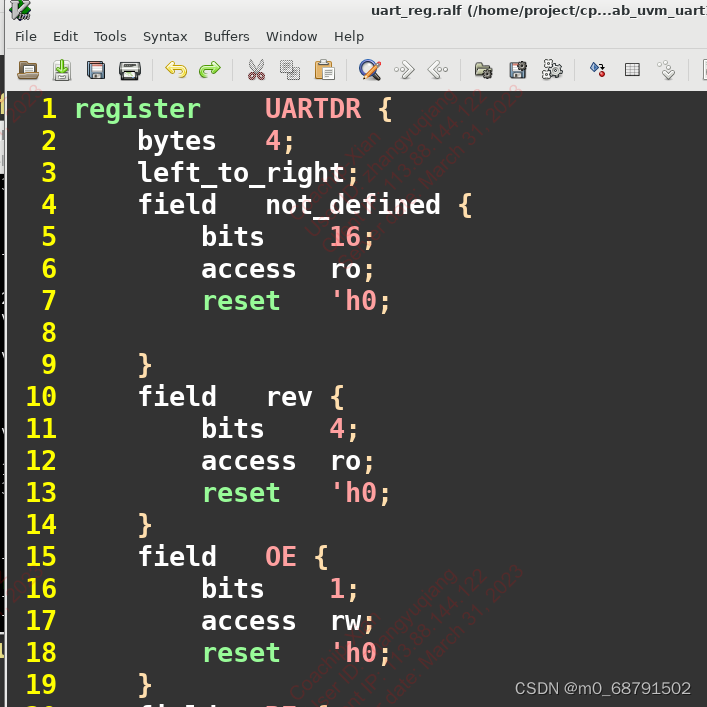

reg.ralf文件

 2.".ralf"文件的格式

register UARTDT {            //关键字    寄存器名
    bytes    4;               //指定寄存器的大小(单位是 byte)
    left_to_right;            //指定寄存器中的(下面列举的)域(field)怎么排布的

    field    not_defined{       //关键字  域名
    bits      16;                //域的大小(单位是 bit)
    access    ro;                //域的访问方式
    reset    'h0;
