UVM：sequence 层次化

原创 已于 2022-03-24 15:06:17 修改 · 1.1k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数字IC #IC验证

于 2022-03-04 09:19:50 首次发布
本文详细探讨了在UVM中sequence的层次化设计，包括flat sequence、hierarchical sequence、virtual sequence以及layer sequence。针对多agent场景，介绍了如何通过virtual sequence灵活控制各个agent的sequence。此外，还讨论了如何利用`uvm_declare_p_sequencer`实现sequence对sequencer的访问，强调了p_sequencer的使用时机。

目录

本篇将sequence的构建，一个dut有很多个driver，每个driver要配一个sequencer，而每个sequencer可能需要准备很多个事物产生器，即sequence，那该如何组织呢？

1. flat sequence

关于trans的随机化，我们可以不深入sequence::body()内部改变trans的硬约束以产生不同的测试用例，而是在sequence声明一些随机变量，通过随机化sequence实现对trans的随机化，即flat sequence。

下面结合了之前讲到的sequence机制代码给出一个例子。

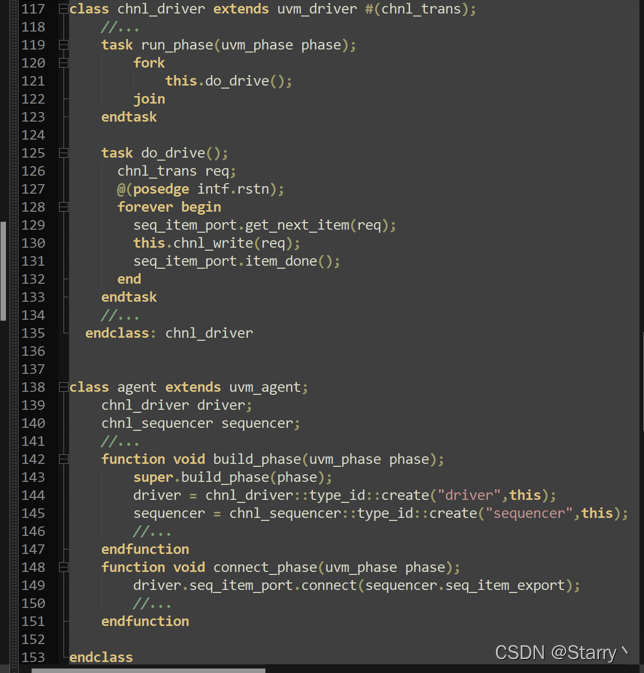

在这里插入图片描述
在这里插入图片描述

如红色箭头所示，通过硬约束seq实现了seq::body()中产生的trans的随机化控制，这样每次改变测试用例只需在test::run_phase中改seq.randomize()的硬约束即可，不用深入
