一、背景信息

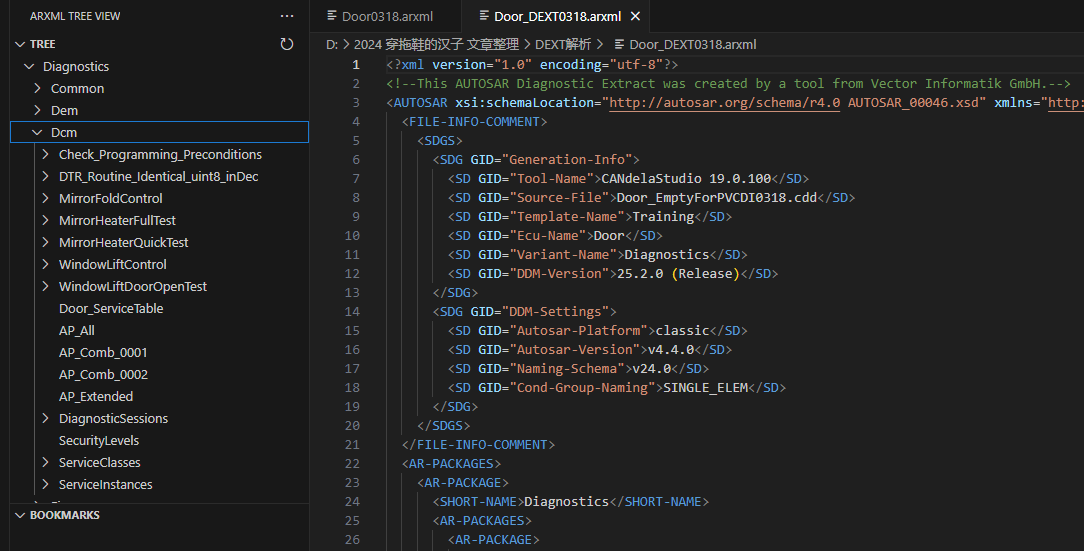

AUTOSAR DEXT（Diagnostic Extract Template）数据库是AUTOSAR架构中用于定义和管理车载诊断相关配置的核心组件，其核心作用在于统一诊断数据的描述规范，确保不同ECU和工具链之间的兼容性。以下从技术背景、核心功能、应用场景及优势等方面进行详细解析：

技术背景

AUTOSAR诊断体系，AUTOSAR将诊断功能划分为多个模块，如DCM（诊断通信管理）、DEM（诊断事件管理）、FIM（功能抑制管理）等。DEXT作为这些模块的配置模板，提供了统一的描述方式。

传统诊断配置方式存在工具链不兼容、数据格式不一致等问题。DEXT通过标准化模板，解决了不同ECU和工具链之间的兼容性问题。

核心功能

诊断服务配置DEXT定义了UDS（统一诊断服务）和OBD-II等协议的诊断服务，包括服务ID、子功能、参数等。例如，读取故障码（0x19服务）、清除故障码（0x14服务）等。

诊断数据标识符（DID），DEXT通过DID唯一标识车辆中的诊断数据，如发动机转速、车速等。DID的配置包括数据类型、长度、访问权限等。

路由配置，DEXT定义了诊断数据在车辆网络中的传输路径，确保数据能够准确地从源ECU传输到目标ECU或诊断工具。路由配置包括网络拓扑、消息格式、传输层协议等。

故障存储与恢复：DEXT支持故障事件的非易失性存储（NVM）策略，确保故障信息在断电后仍能保留。同时，DEXT还定义了故障恢复机制，如自动清除故障码的条件。

功能抑制（FIM），DEXT与FIM模块紧密相关，定义了功能抑制的条件和逻辑。例如，当某个传感器故障时，DEXT可以配置FIM模块禁用相关功能，避免系统误操作。

在ECU开发阶段，DEXT用于定义诊断接口和配置，确保ECU能够与其他ECU或诊断工具进行通信。诊断工具（如CANoe、Vehicle Spy等）通过解析DEXT文件，生成诊断测试用例，实现对ECU的诊断功能测试。

优势

标准化与兼容性，DEXT通过标准化模板，确保了不同ECU和工具链之间的兼容性，降低了开发成本和维护难度。

自动化配置，DEXT支持自动化配置工具，减少了人工配置错误，提高了开发效率。

可追溯性，DEXT文件记录了诊断配
