模拟电路-场效应管放大电路

三种基本接法

在这里插入图片描述

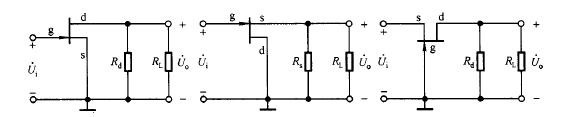

像三极管一样，有共源共栅共漏三中接法。

静态工作点

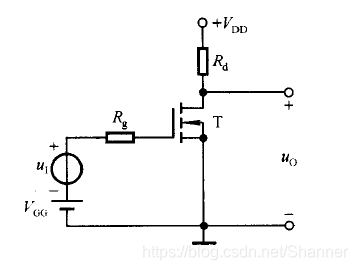

共源电路

在这里插入图片描述

VGG 应大于开启电压UGS(th);
令Ui=O, 由于栅－源之间是绝缘的，故栅极电流为0, 所以UGSQ = VGG。

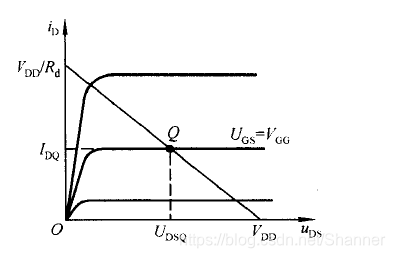

我们可以使用图解法
在这里插入图片描述

也可以用近似法直接求
在这里插入图片描述

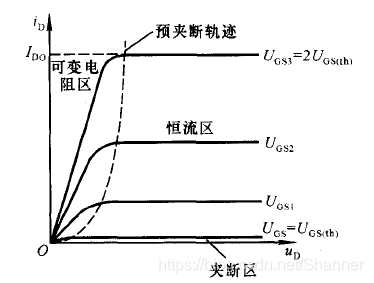

我们来复习一下增强型NMOS的特性曲线。

在这里插入图片描述

在这里插入图片描述

自给偏压
