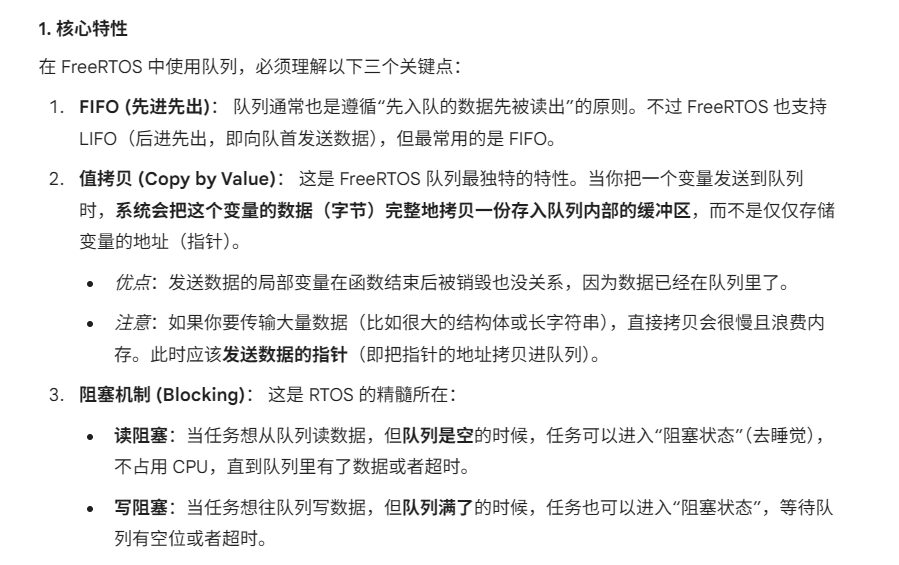

11.1 队列的特性

FreeRTOS 队列的核心特性设计非常巧妙，它是为了解决嵌入式系统中两个最头疼的问题：“数据怎么传才安全” 和 “任务怎么等才省电”。

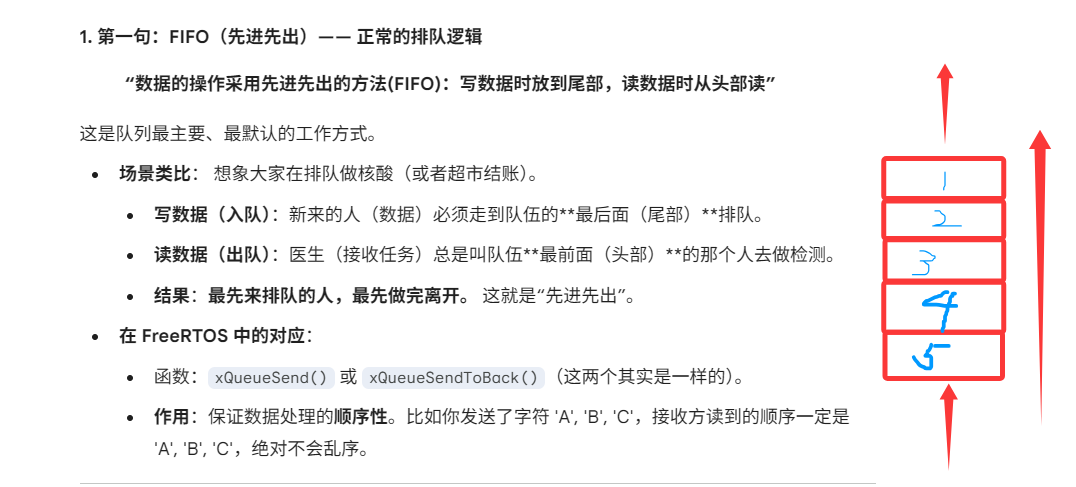

11.1.2FIFO (先进先出)：

队列通常遵循“先入队的数据先被读出”的原则。

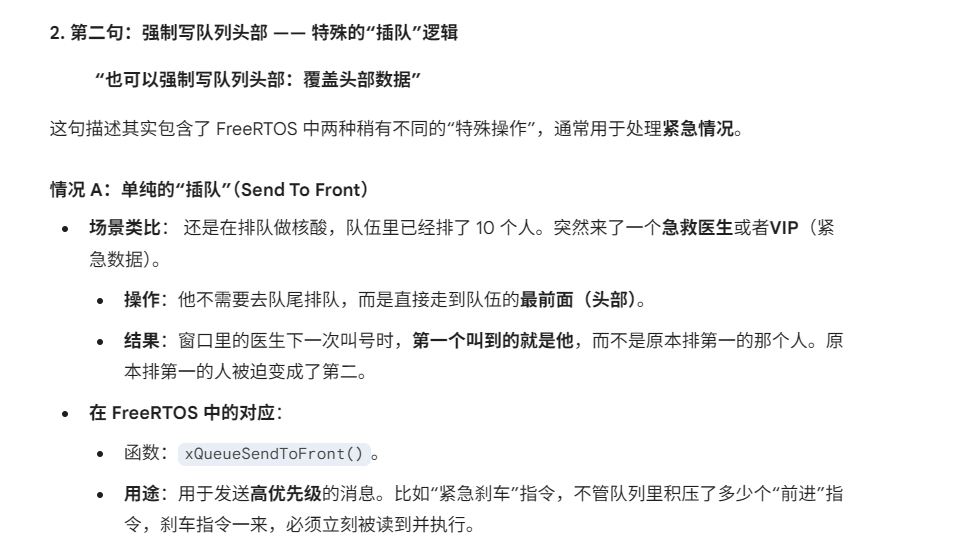

也可以强制写队列头部：覆盖头部数据

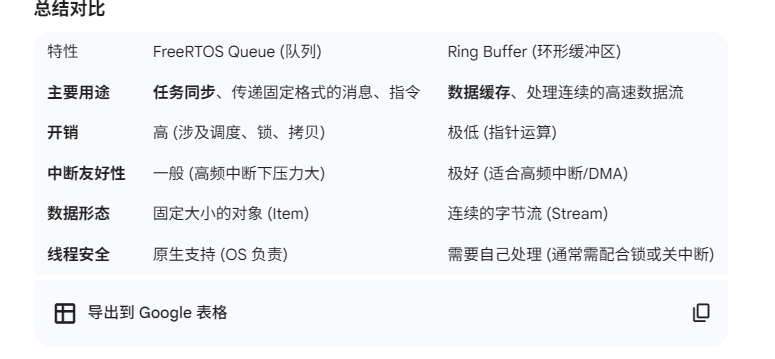

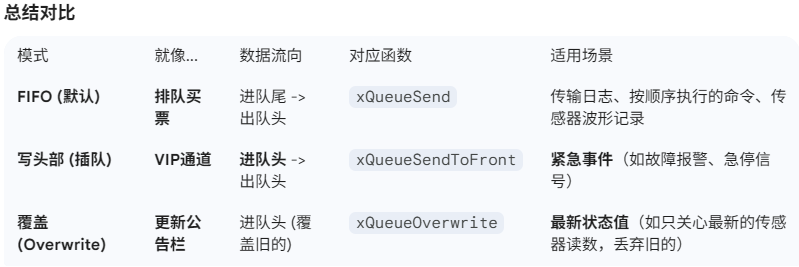

总结对比

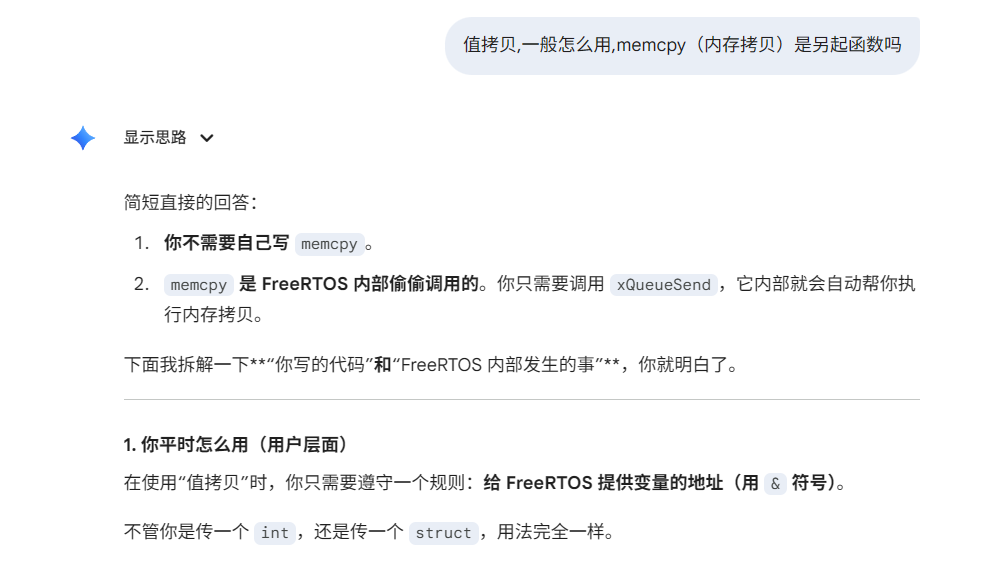

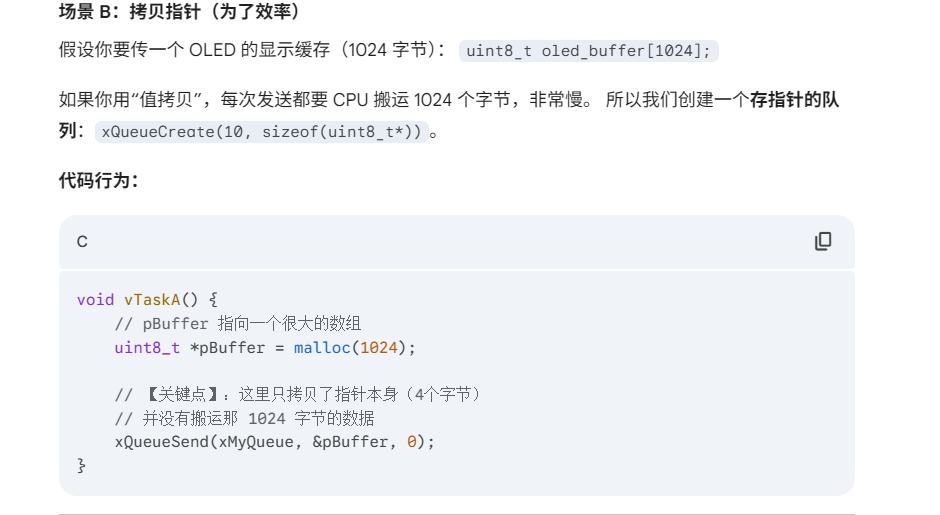

11.1.3值拷贝 VS存地址

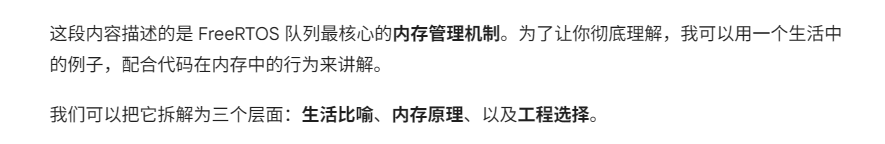

内存管理机制:值拷贝 (Copy by Value) VS存地址 (Copy by Reference/Pointer)

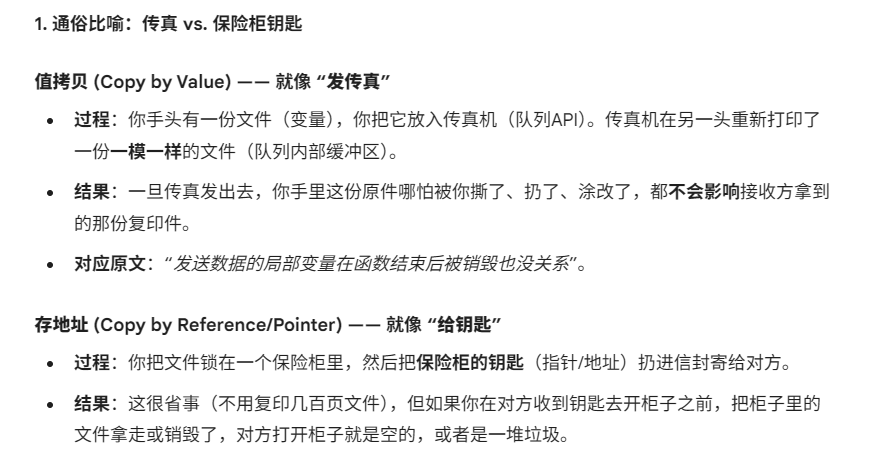

1. 通俗比喻：传真 vs. 保险柜钥匙

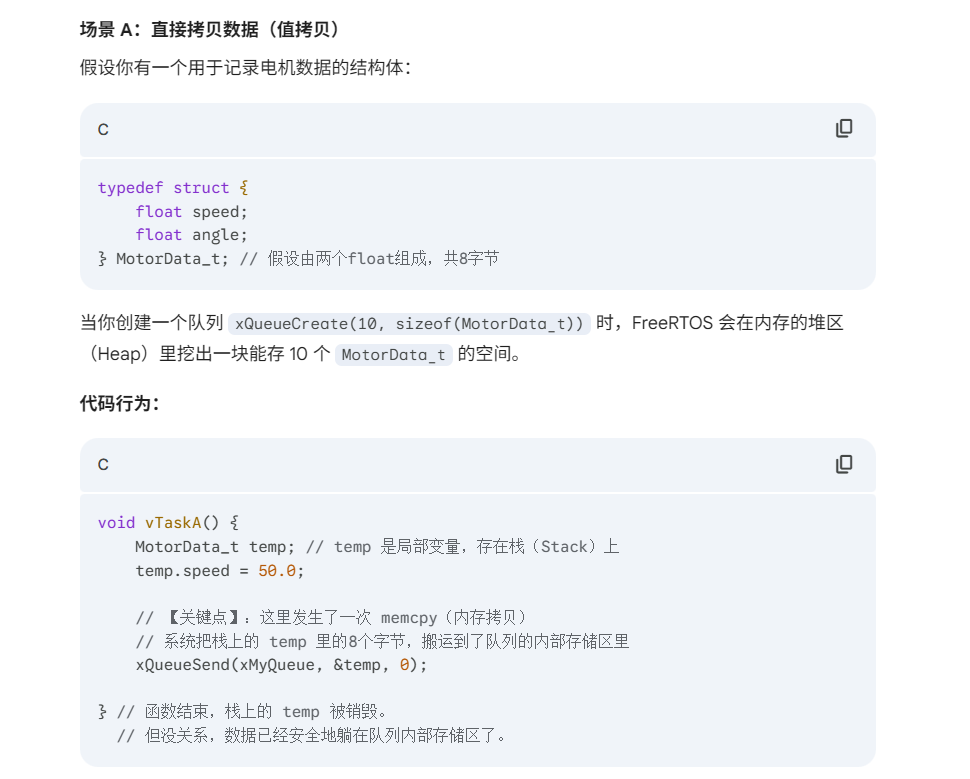

2. 内存层面的深度解析

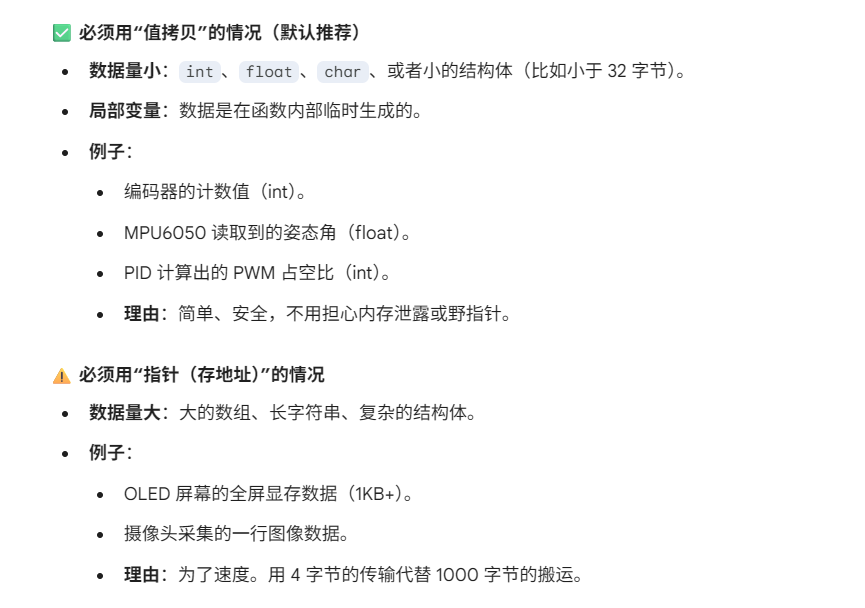

3. 如何在你的 STM32 项目中选择？

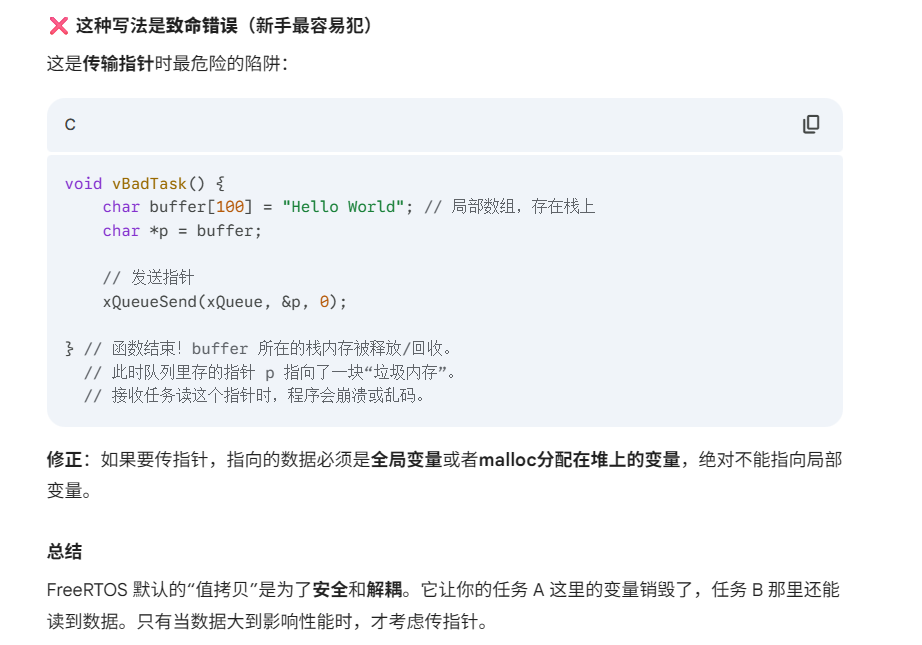

问题注意

11.1.3 队列的阻塞访问

阻塞机制简单一句话总结：阻塞就是“让出 CPU，去睡觉，直到闹钟响或事情发生”。

所谓“阻塞访问”，核心就是：“如果条件不满足，我就睡觉（进入 Blocked 状态），等条件满足了或者超时了再叫醒我。”

这分为两种情况：出队阻塞（读）和 入队阻塞（写）。

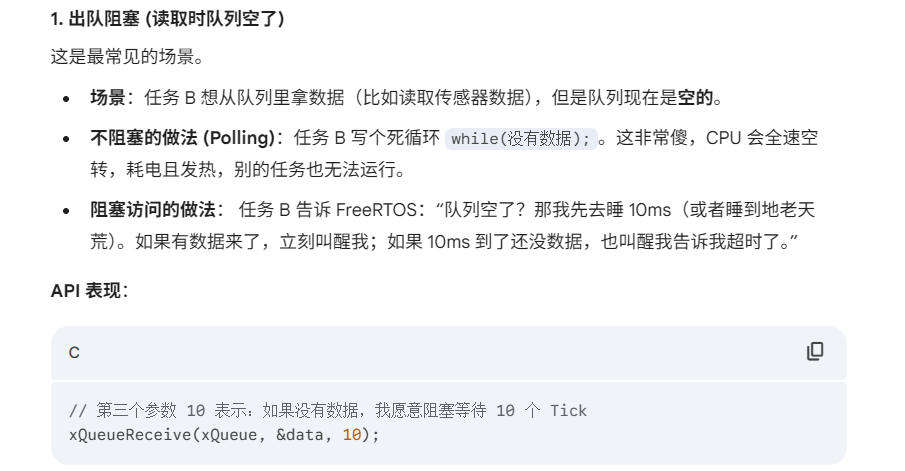

1. 出队阻塞 (读取时队列空了)

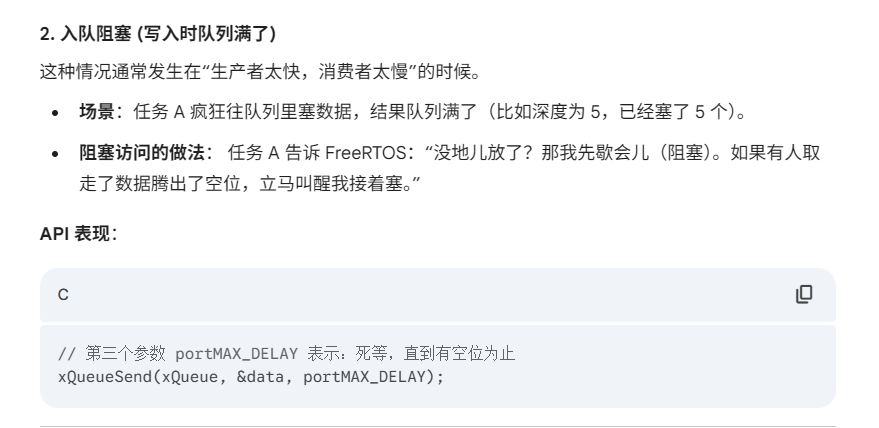

2. 入队阻塞 (写入时队列满了)

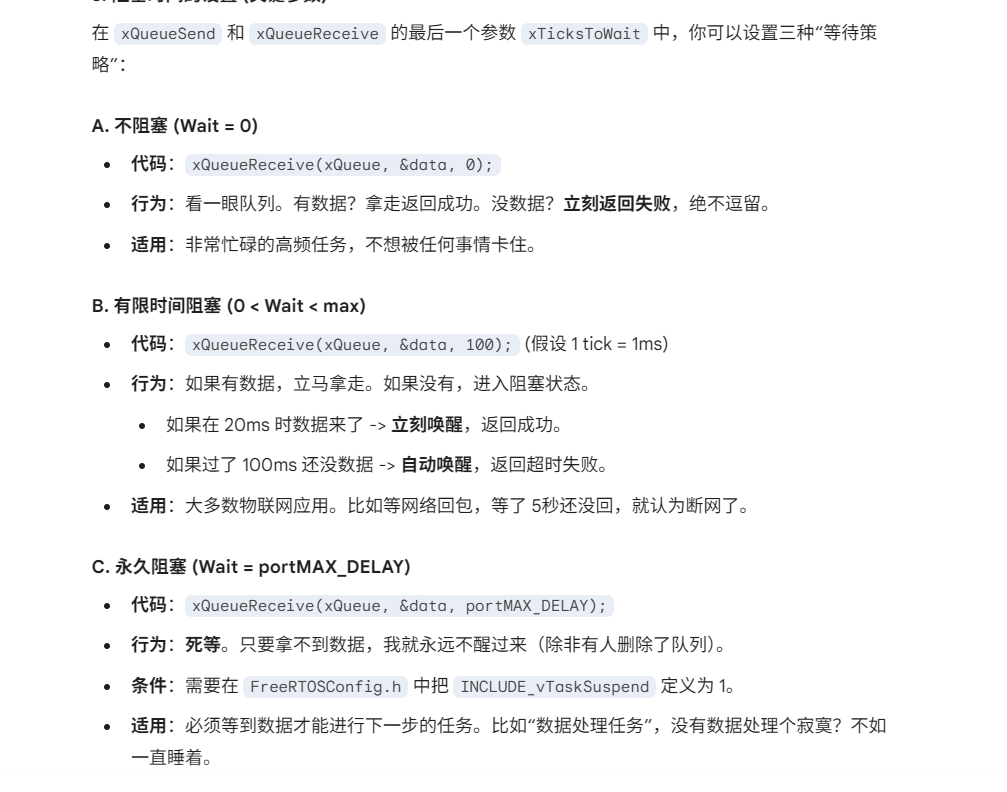

3. 阻塞时间的设置 (关键参数)

11.2 队列函数

使用队列的流程：创建队列、写队列、读队列、删除队列

知识点补充:

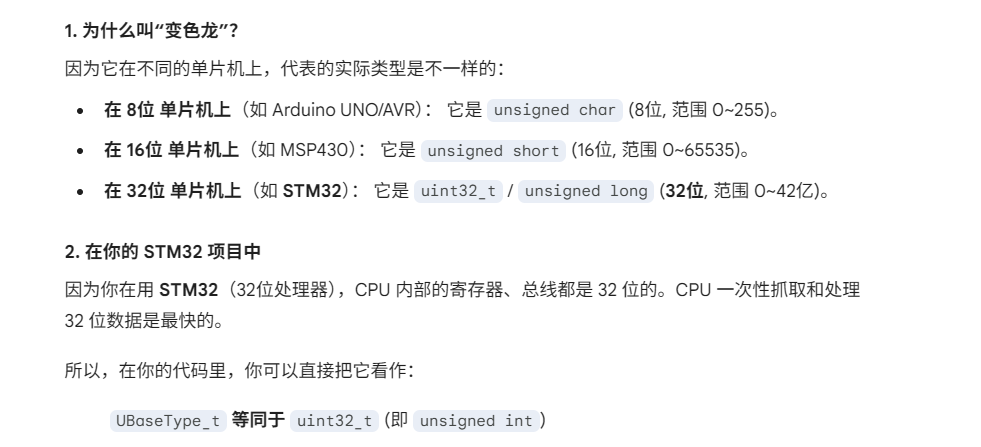

简单来说，UBaseType_t 是 FreeRTOS 定义的一个**“变色龙”数据类型**。

它的全称是 Unsigned Base Type（无符号基础类型）。

它的核心含义是：“当前 CPU 处理起来最快、最顺手的那种无符号整数。”

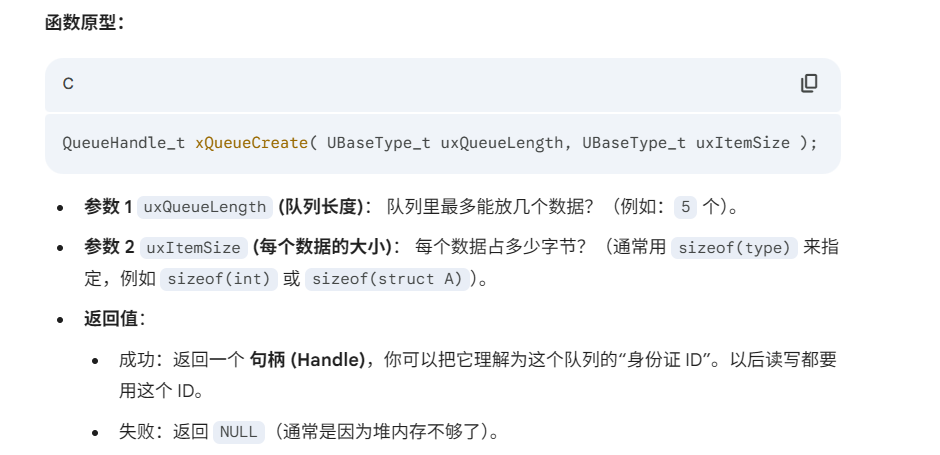

1. 创建队列 (Create)

函数原型：

QueueHandle_t xQueueCreate( UBaseType_t uxQueueLength, UBaseType_t uxItemSize );

使用示例：

// 定义句柄变量
QueueHandle_t xMyQueue;

// 创建一个能存 10 个整数的队列
xMyQueue = xQueueCreate(10, sizeof(int));

// 必须判断是否创建成功！
if (xMyQueue == NULL) {
    // 内存不足，错误处理
}

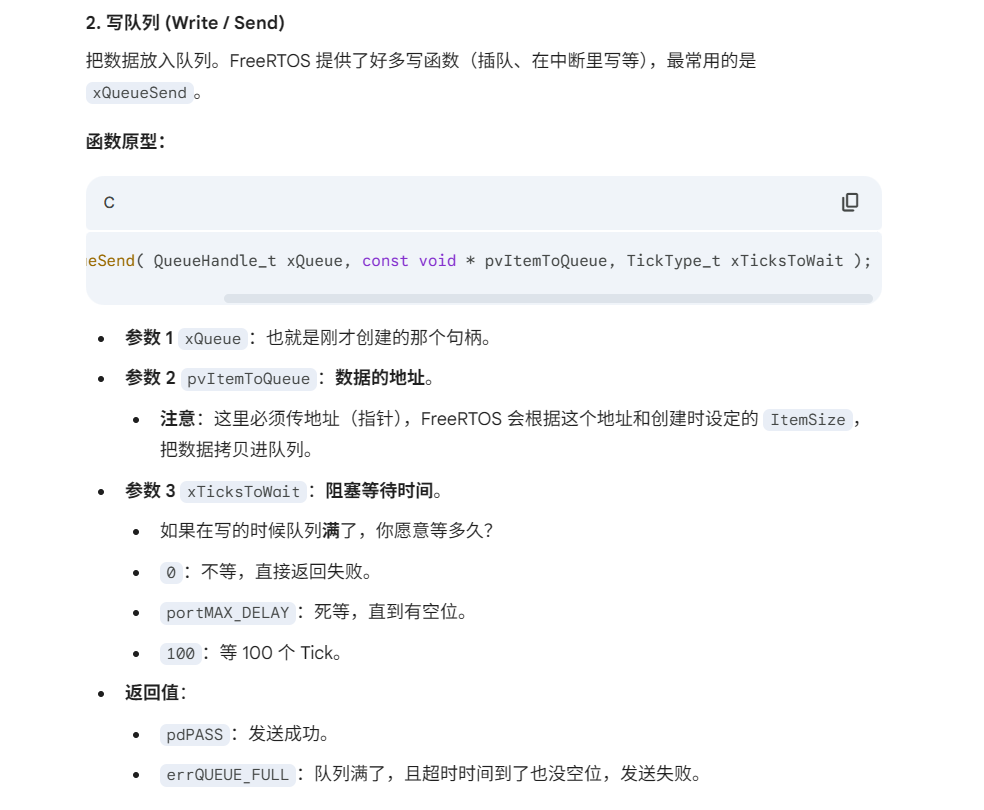

2. 发送数据写队列 (Write / Send)

xQueueSend：向队列发送数据

函数原型：

BaseType_t xQueueSend( QueueHandle_t xQueue, const void * pvItemToQueue, TickType_t xTicksToWait );

使用示例：

int send_data = 100;
// 注意取地址符 &
BaseType_t result = xQueueSend(xMyQueue, &send_data, 10);
if(result != pdPASS) {
    printf("发送失败，队列满了");
}

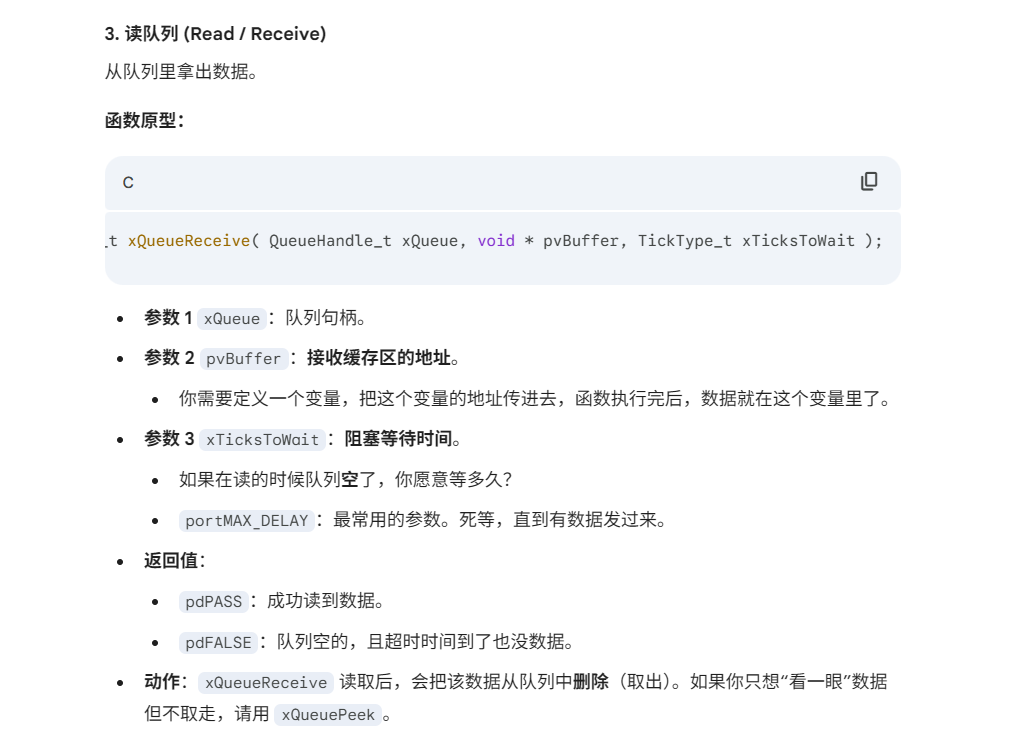

3. 接收数据读队列 (Read / Receive)

xQueueReceive：从队列接收数据

函数原型：

BaseType_t xQueueReceive( QueueHandle_t xQueue, void * pvBuffer, TickType_t xTicksToWait );

使用示例：

int rev_data;
// 死等数据
if (xQueueReceive(xMyQueue, &rev_data, portMAX_DELAY) == pdPASS) {
    printf("收到了数据: %d", rev_data);
}

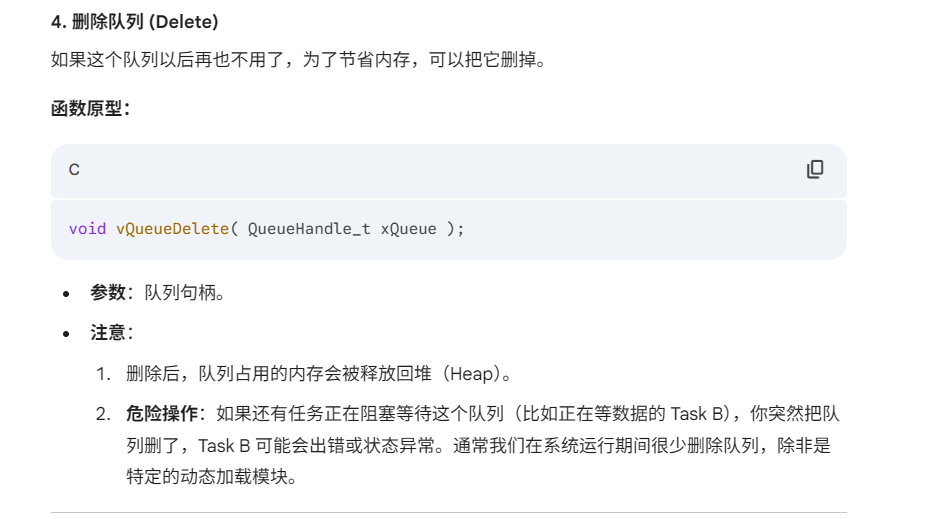

4. 删除队列 (Delete)

函数原型：

void vQueueDelete( QueueHandle_t xQueue );

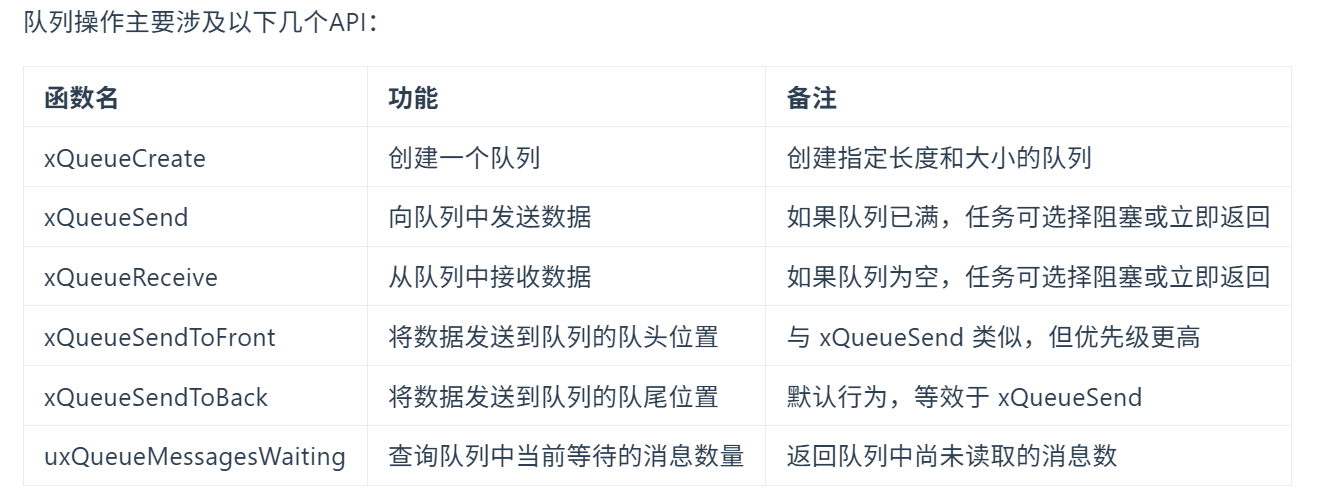

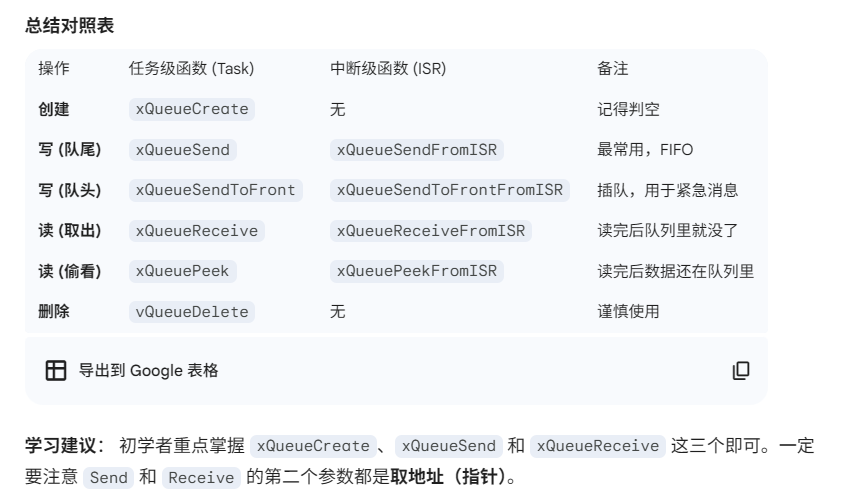

5.总结对照表

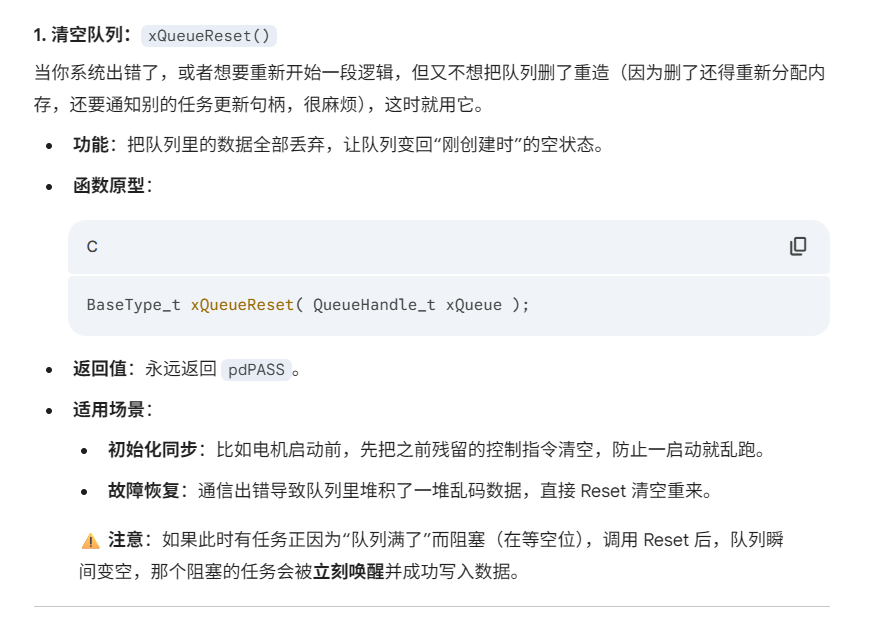

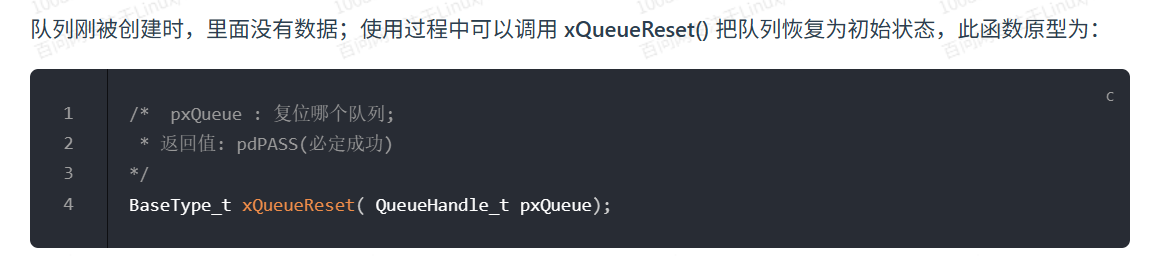

6. 复位清空队列`(Reset)`

BaseType_t xQueueReset( QueueHandle_t xQueue );

7.查询状态

可以查询队列中有多少个数据、有多少空余空间。

有时候我们不想阻塞（不想睡觉），只想“看一眼”队列的情况再做决定。FreeRTOS 提供了两套查询函数：

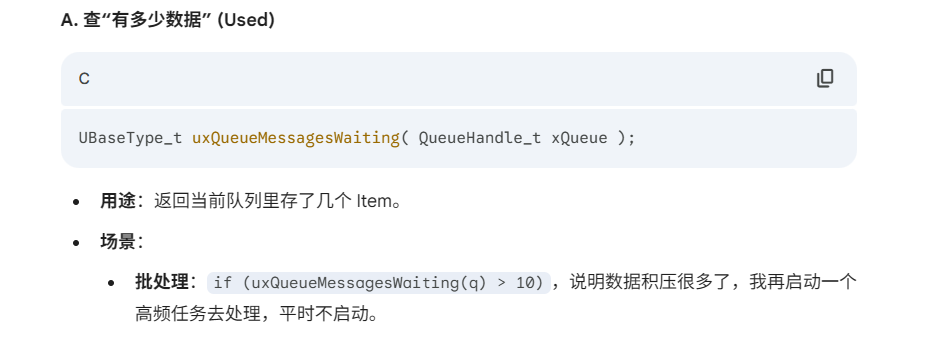

A. 查“有多少数据” (Used)

UBaseType_t uxQueueMessagesWaiting( QueueHandle_t xQueue );

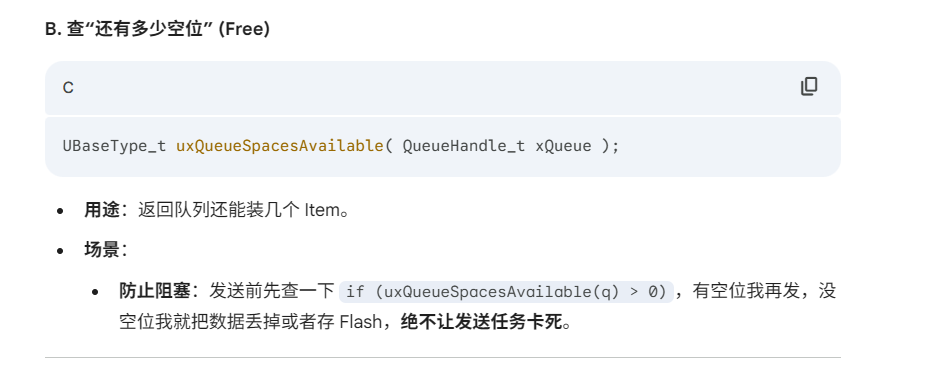

B. 查“还有多少空位” (Free)

UBaseType_t uxQueueSpacesAvailable( QueueHandle_t xQueue );

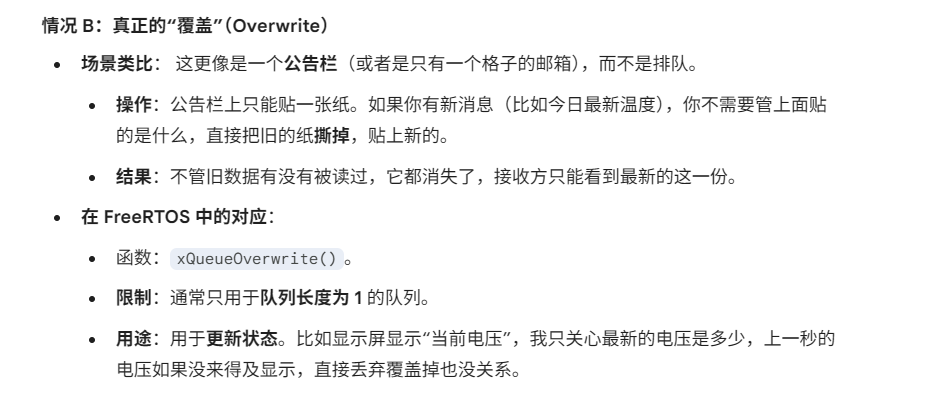

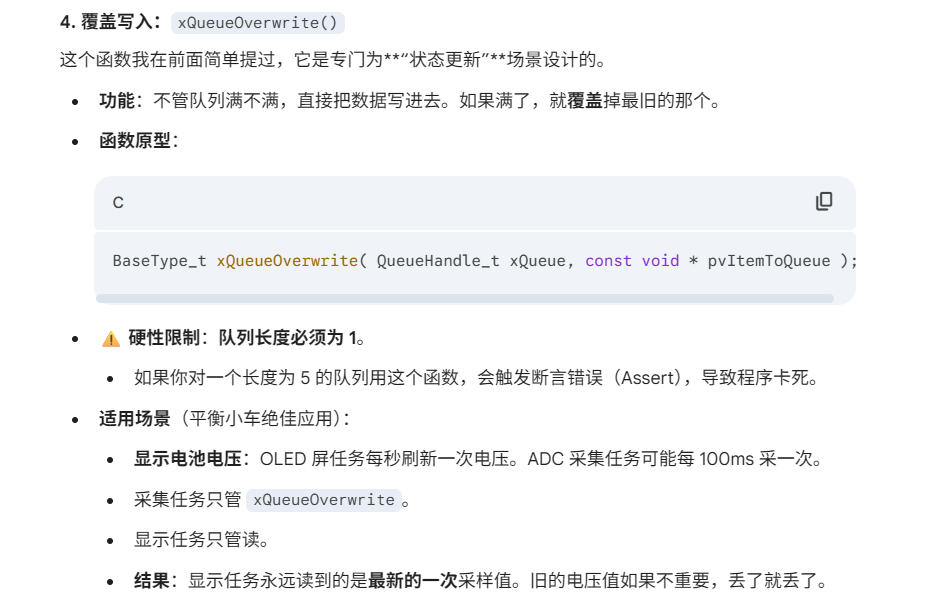

8.覆盖写入：`xQueueOverwrite()`

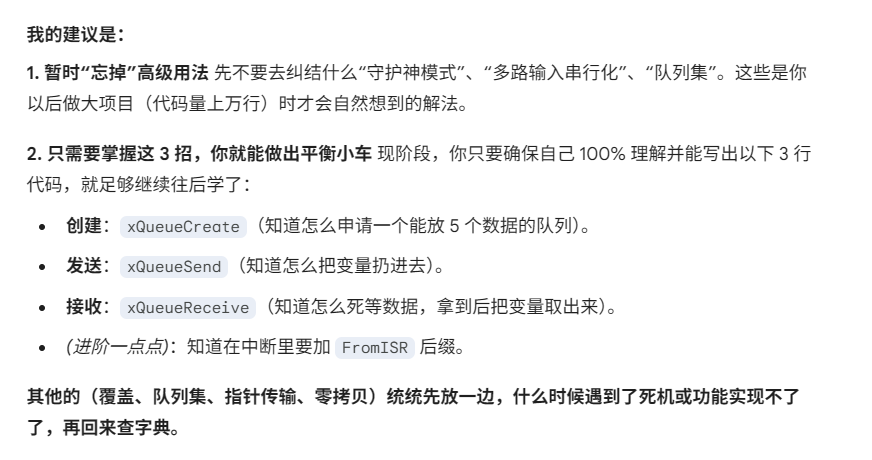

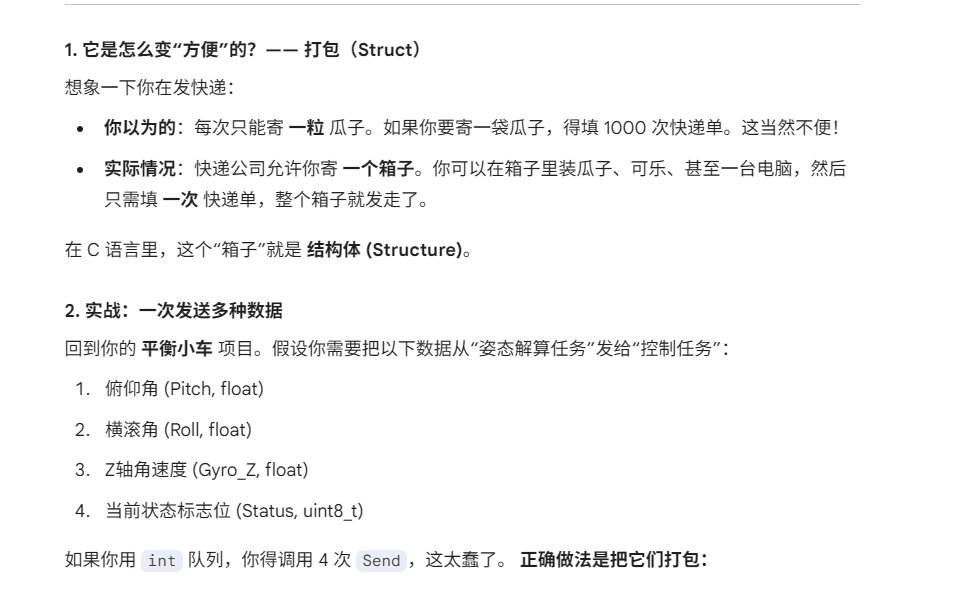

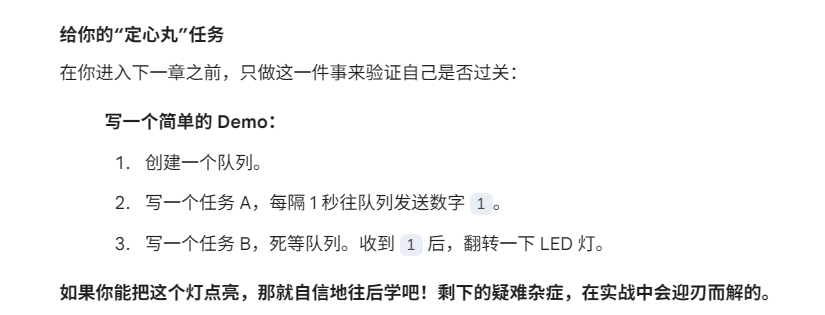

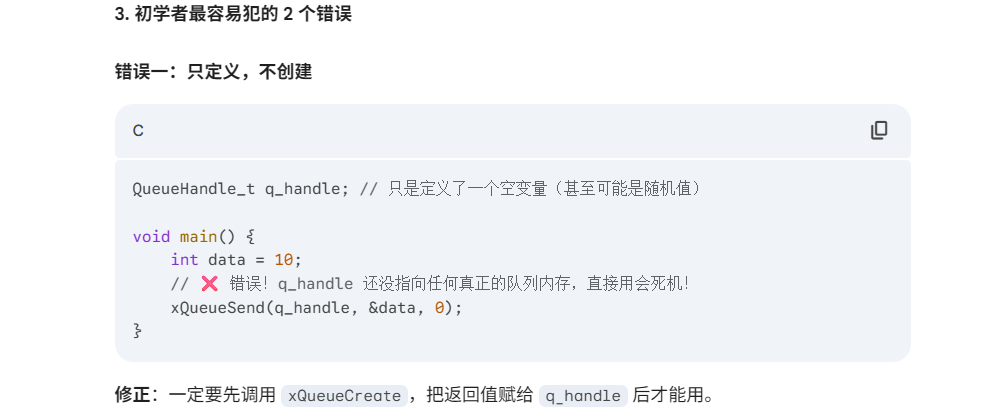

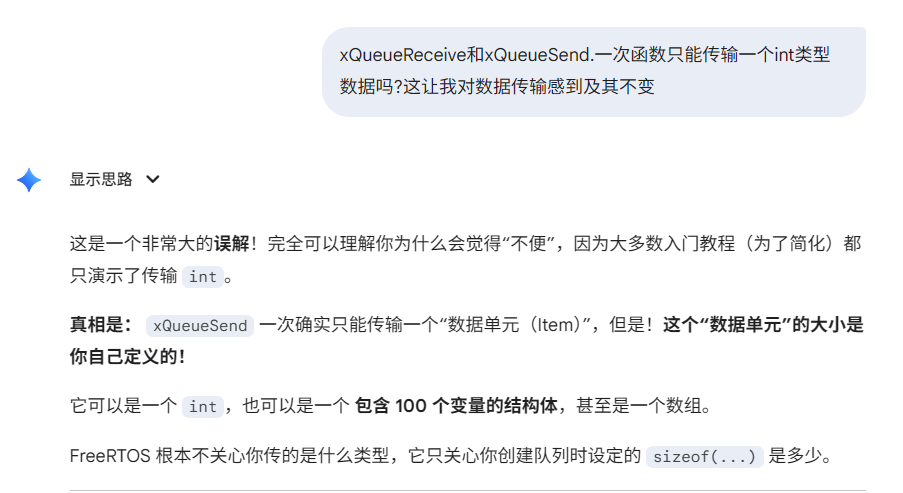

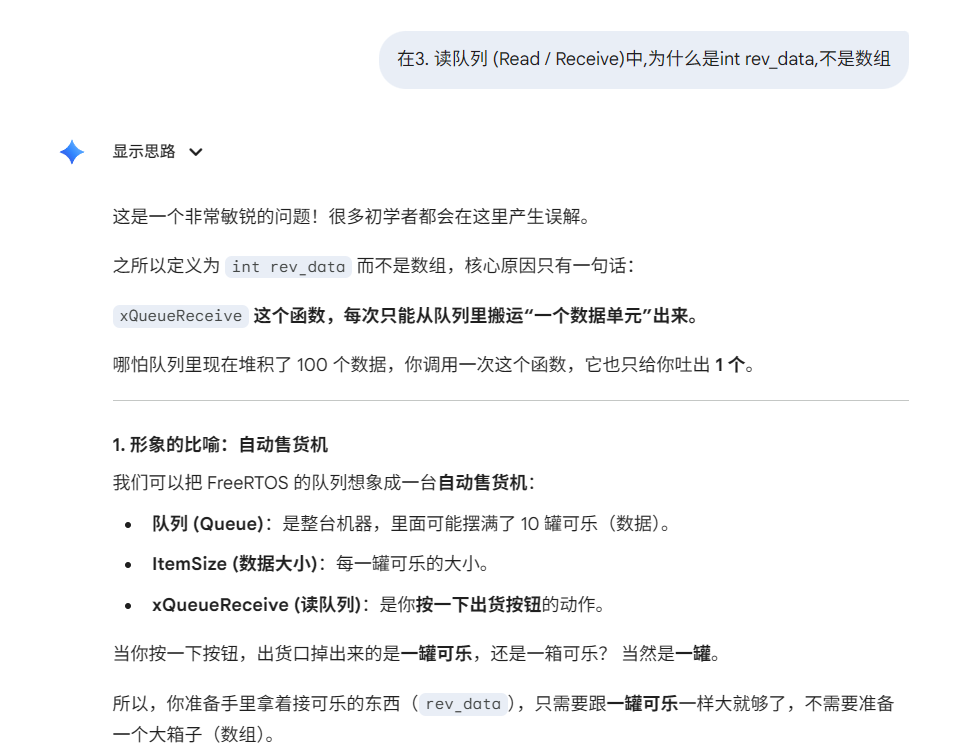

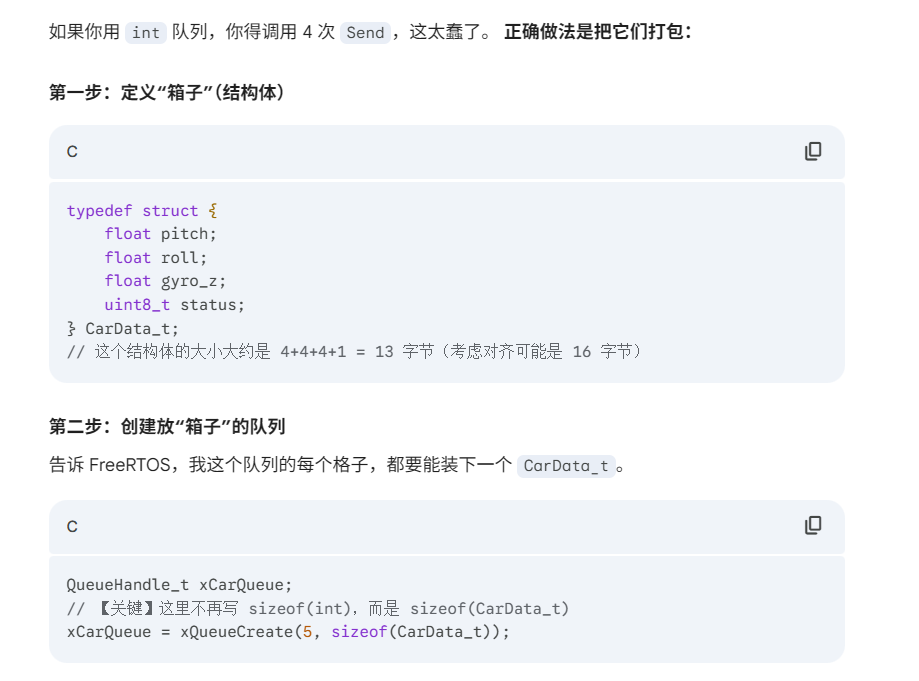

9.问题

第一个

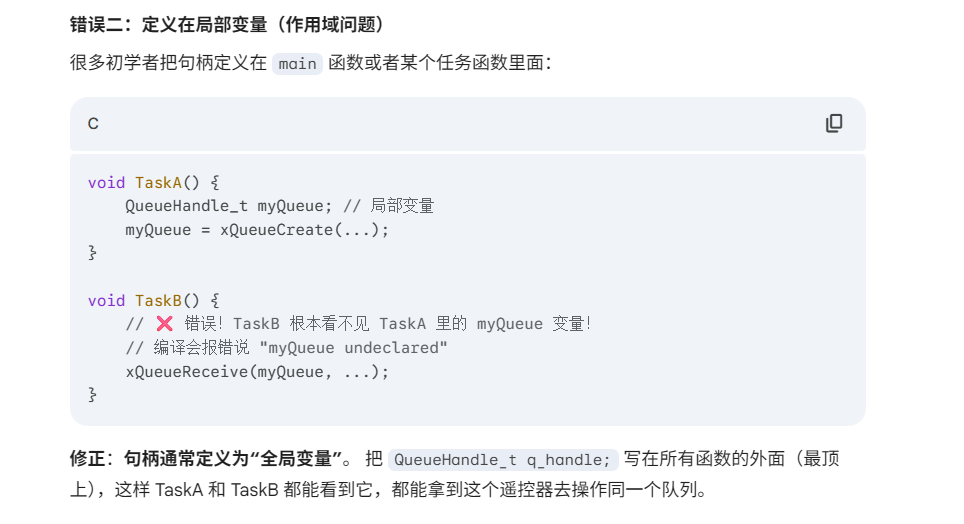

第二个

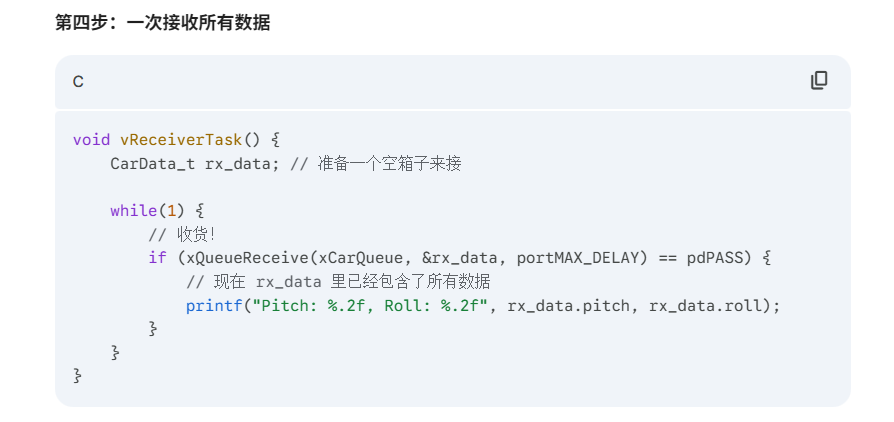

示范

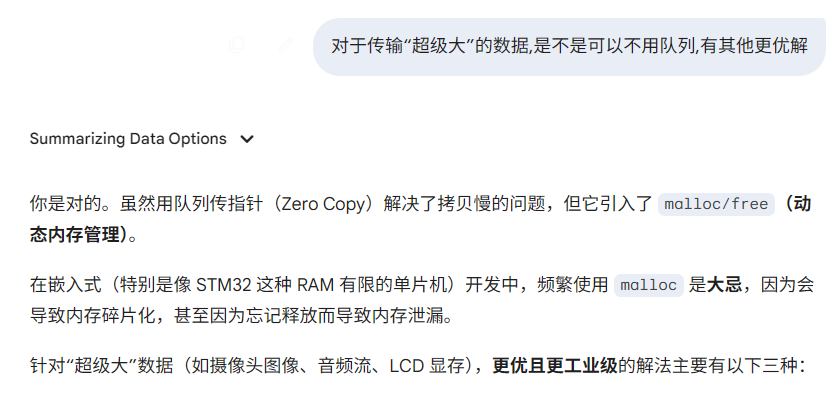

第三个(有更优解,仅了解,可不看)

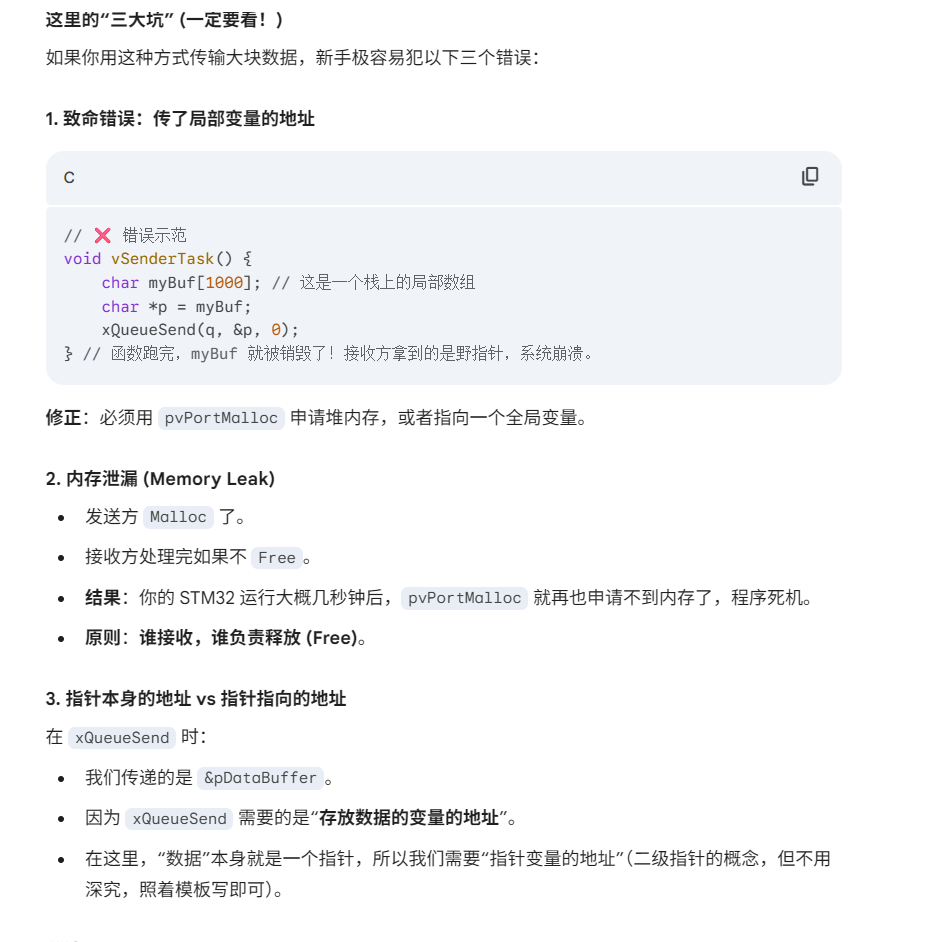

问题

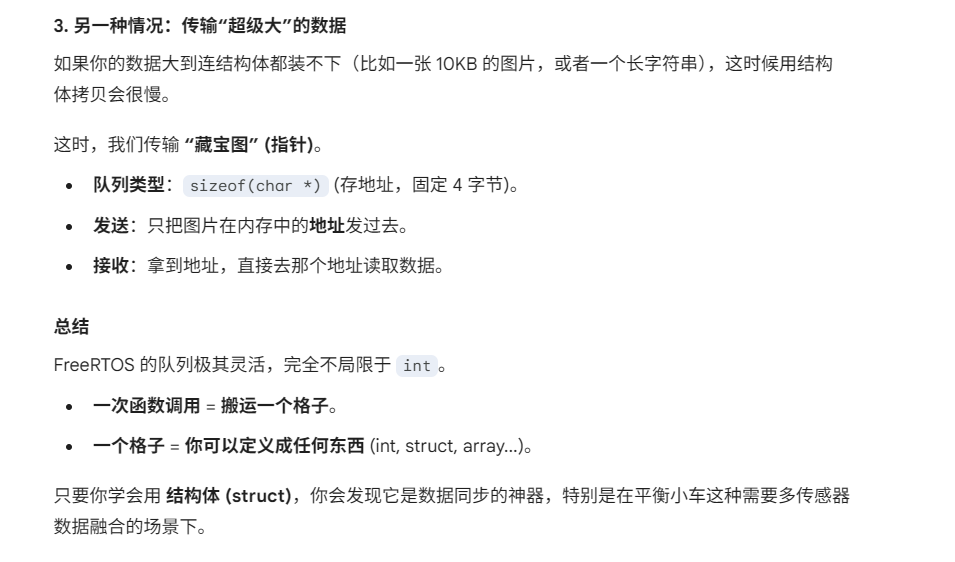

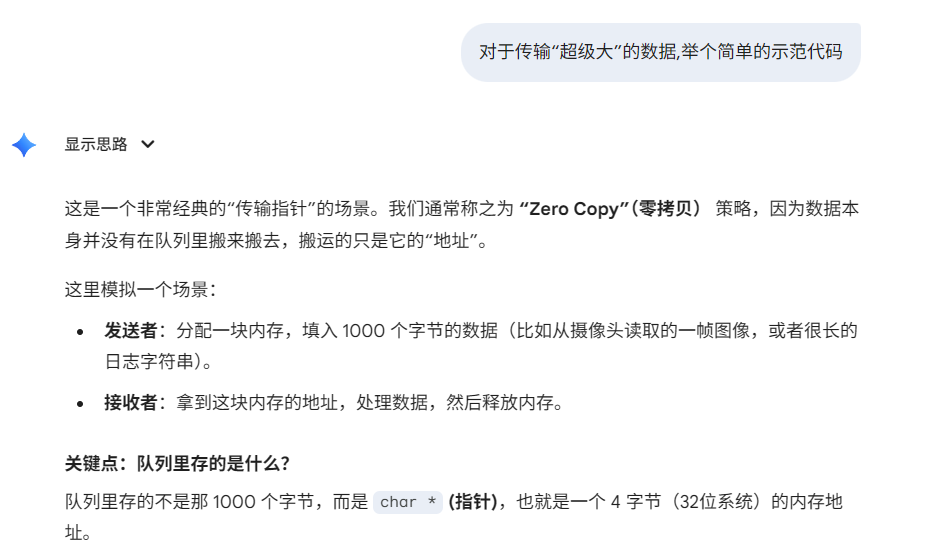

对于“超级大”数据：

创建队列：大小设为指针大小 (sizeof(char *))。
发送方：Malloc 内存 -> 填数据 -> 发送内存地址。
接收方：接收内存地址 -> 读数据 -> Free 内存。

(仅了解,不用看)

#include "FreeRTOS.h"
#include "queue.h"
#include "task.h"
#include <string.h>
#include <stdio.h>

// 假设这是一个很大的数据包大小
#define BIG_DATA_SIZE 1000

// 声明队列句柄
QueueHandle_t xPointerQueue;

// --- 任务 A：生产者 (申请内存 -> 填数据 -> 发送指针) ---
void vSenderTask(void *pvParameters) {
    char *pDataBuffer; // 这是一个指针变量
    int counter = 0;

    for (;;) {
        // 1. 【动态申请】在堆上申请 1000 字节的空间
        // 必须使用 pvPortMalloc，不能用局部数组！
        pDataBuffer = (char *)pvPortMalloc(BIG_DATA_SIZE);

        if (pDataBuffer != NULL) {
            // 2. 【填入数据】往这块内存里写东西
            // 模拟写入一个长字符串
            sprintf(pDataBuffer, "这是第 %d 次发送的超级大数据...[省略900字]...", counter++);

            // 3. 【发送指针】
            // 注意：
            // pDataBuffer 存放的是那块大内存的地址 (比如 0x20001000)
            // 我们要把这个 0x20001000 发送到队列里
            // 所以这里填 &pDataBuffer
            xQueueSend(xPointerQueue, &pDataBuffer, portMAX_DELAY);

            // 注意：发送完后，Sender 任务就不要再去动这块内存了！
            // 它的所有权已经移交给接收方了。
        }

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

// --- 任务 B：消费者 (接收指针 -> 读数据 -> 释放内存) ---
void vReceiverTask(void *pvParameters) {
    char *pReceivedPtr; // 准备一个指针变量来接数据

    for (;;) {
        // 4. 【接收指针】
        // 队列里弹出的只是一个地址 (4字节)
        if (xQueueReceive(xPointerQueue, &pReceivedPtr, portMAX_DELAY) == pdPASS) {

            // 5. 【处理数据】直接通过指针访问那块大内存
            printf("接收到的数据内容: %s\r\n", pReceivedPtr);

            // 6. 【释放内存】非常重要！！
            // 处理完了，必须把这块堆内存释放掉，否则内存几秒钟就爆了
            vPortFree(pReceivedPtr);
        }
    }
}

// --- 初始化 ---
int main(void) {
    // 硬件初始化...

    // 7. 【创建队列】
    // 关键点：每个单元的大小是 sizeof(char *)，即 4 字节
    // 深度为 5，表示最多能存 5 个指针
    xPointerQueue = xQueueCreate(5, sizeof(char *));

    if (xPointerQueue != NULL) {
        xTaskCreate(vSenderTask, "Sender", 256, NULL, 1, NULL);
        xTaskCreate(vReceiverTask, "Receiver", 256, NULL, 1, NULL);
        vTaskStartScheduler();
    }

    while (1);
}

11.5 队列集

FreeRTOS 队列集合（Queue Sets）是一种机制，用于同时监听多个队列和信号量，以实现任务间的高效通信。

它的核心作用只有一句话：让一个任务能够同时“死等”多个队列（或信号量）。

之前我们讲的“多对一（结构体封装）”虽然好用，但它要求所有数据必须能塞进同一个队列里。但如果你的数据源一个是 Queue A（存结构体），另一个是 Semaphore B（二值信号量），这就没法合并了。

这时候，就需要请出 队列集。

11.5.1 创建队列集

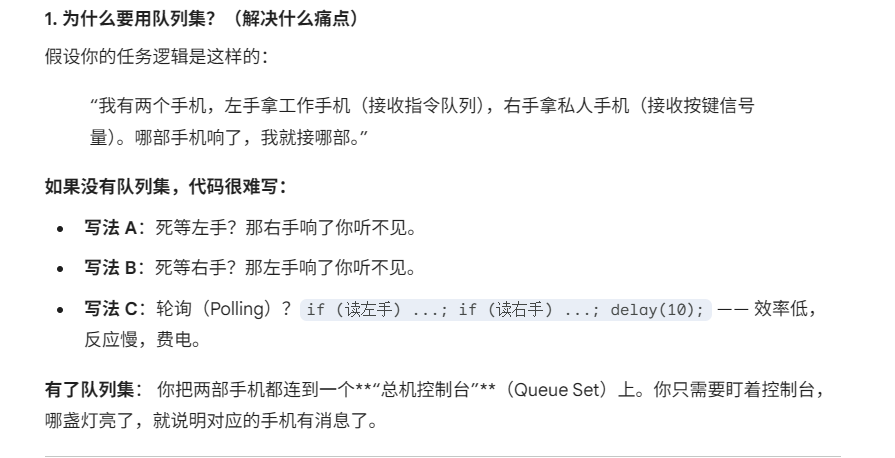

1. 为什么要用队列集？（解决什么痛点）

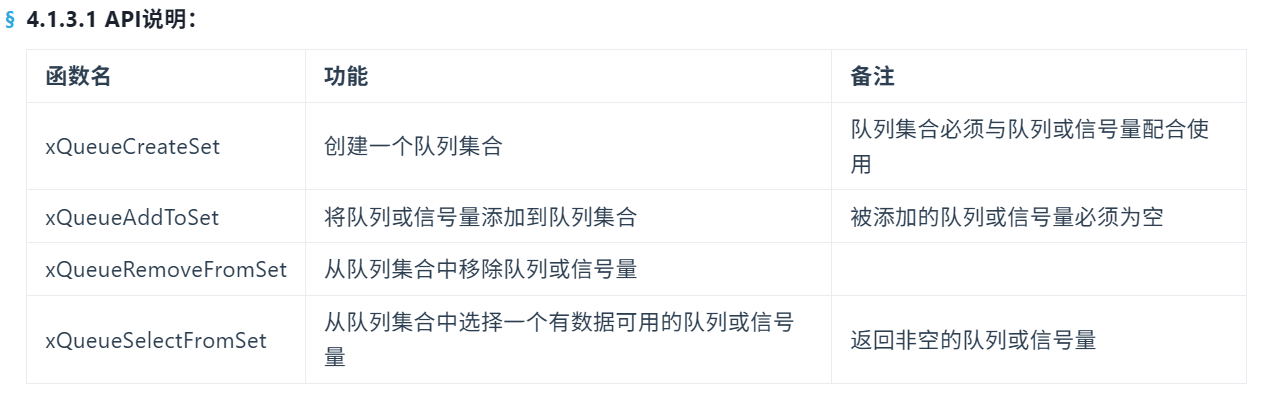

2. 使用步骤 (API 详解)

0.知识点复习

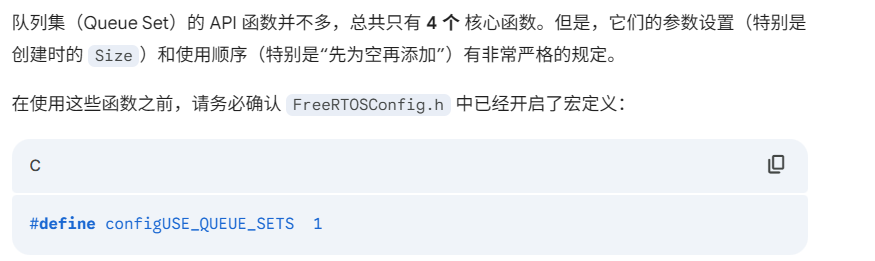

使用队列集通常分为 4 个步骤

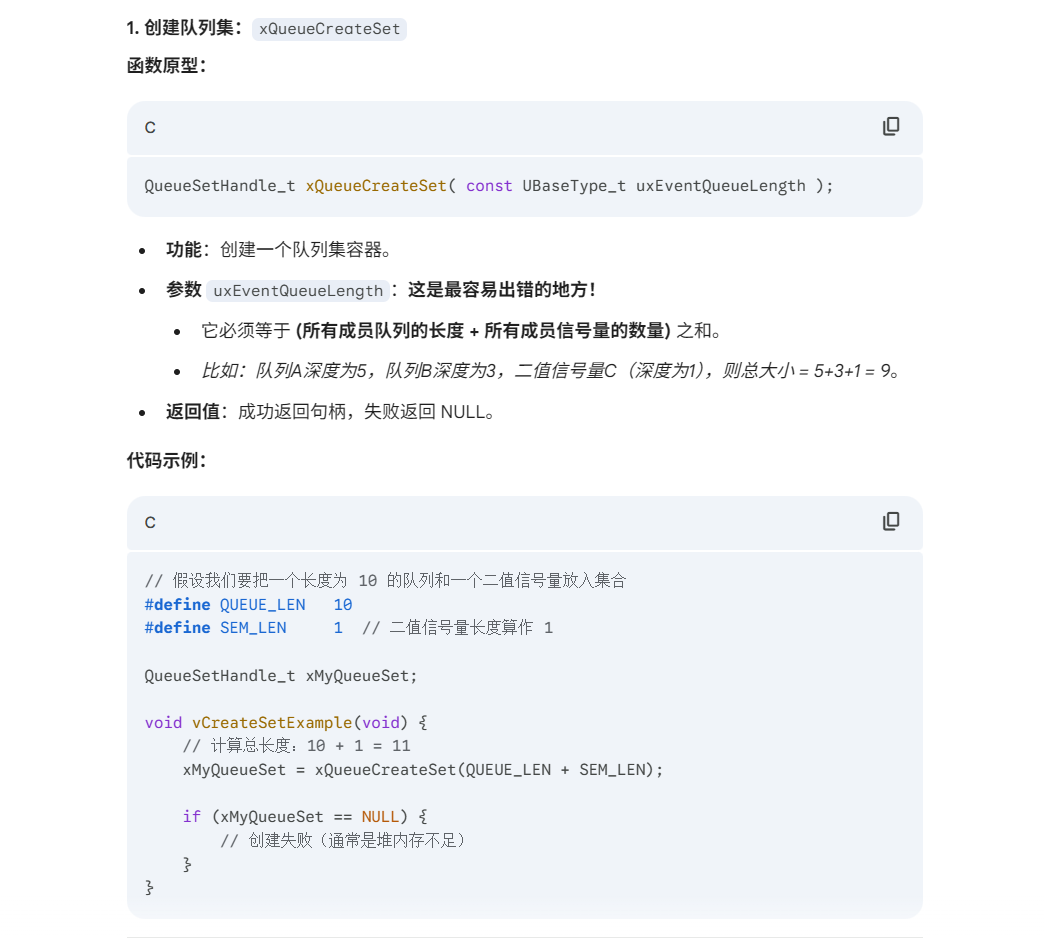

1. 创建队列集：`xQueueCreateSet()`

函数原型：

QueueSetHandle_t xQueueCreateSet( const UBaseType_t uxEventQueueLength );

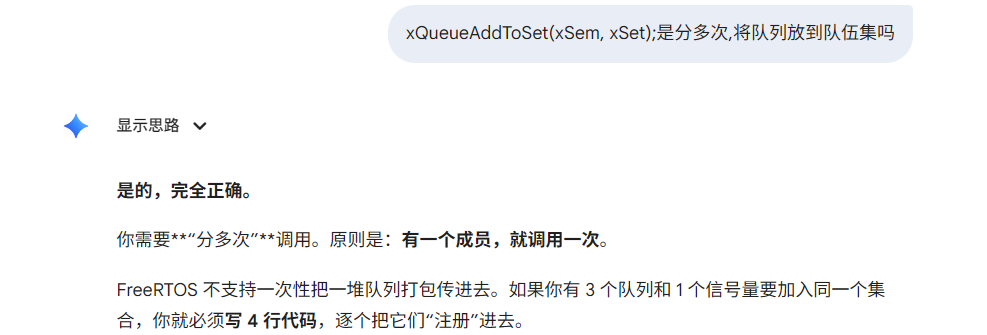

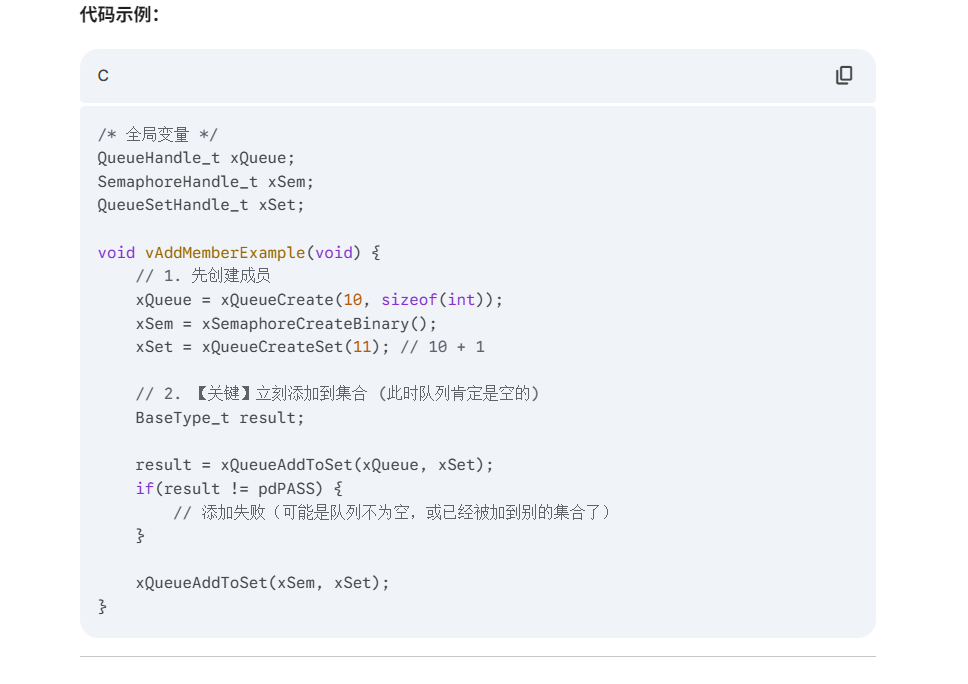

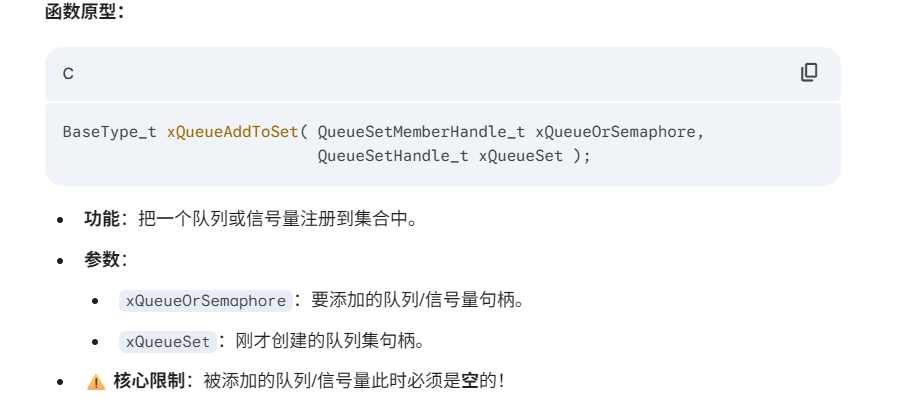

2. 添加成员：`xQueueAddToSet()`

函数原型：

BaseType_t xQueueAddToSet( QueueSetMemberHandle_t xQueueOrSemaphore,
                           QueueSetHandle_t xQueueSet );

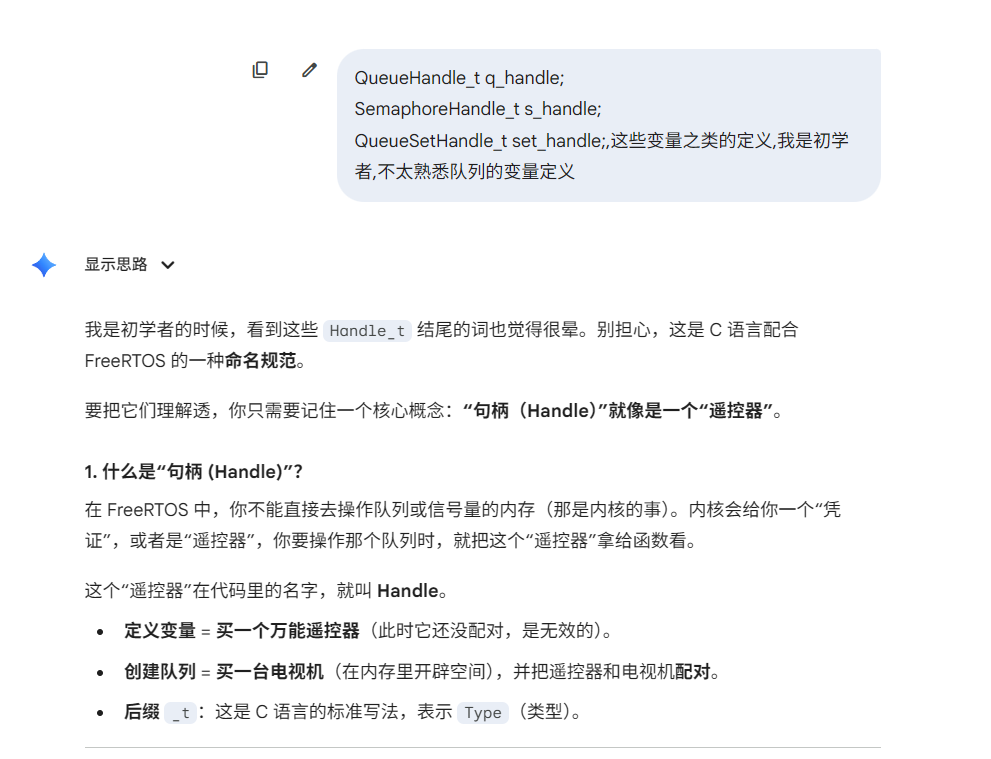

知识点补充:

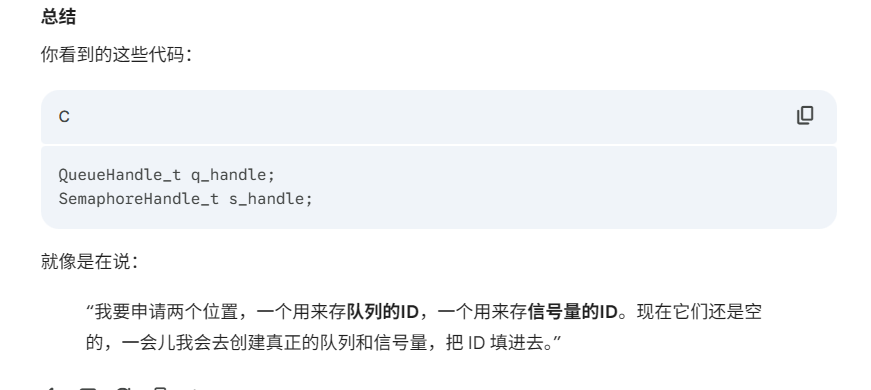

SemaphoreHandle_t 就是 FreeRTOS 中用来代表一个信号量（Semaphore）或互斥量（Mutex）的“身份证”或“遥控器”。

在 C 语言的层面，它就是一个数据类型（类似于 int 或 char），但它是专门用来存储信号量句柄的。

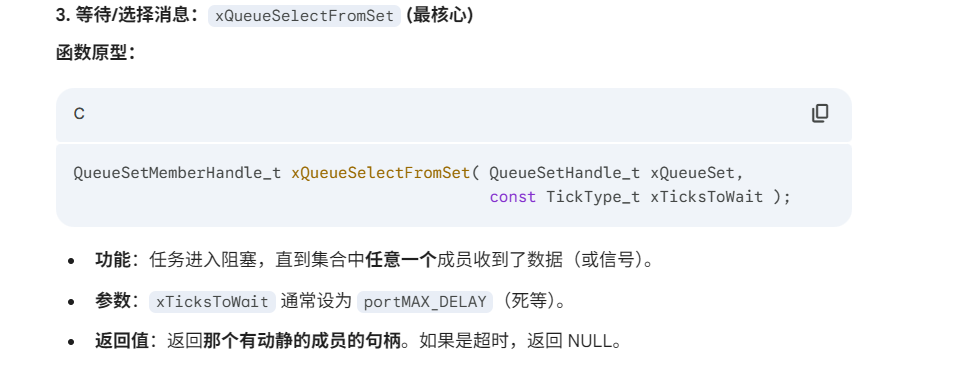

3. 等待/选择消息：`xQueueSelectFromSet` (最核心)

函数原型：

QueueSetMemberHandle_t xQueueSelectFromSet( QueueSetHandle_t xQueueSet,
                                            const TickType_t xTicksToWait );

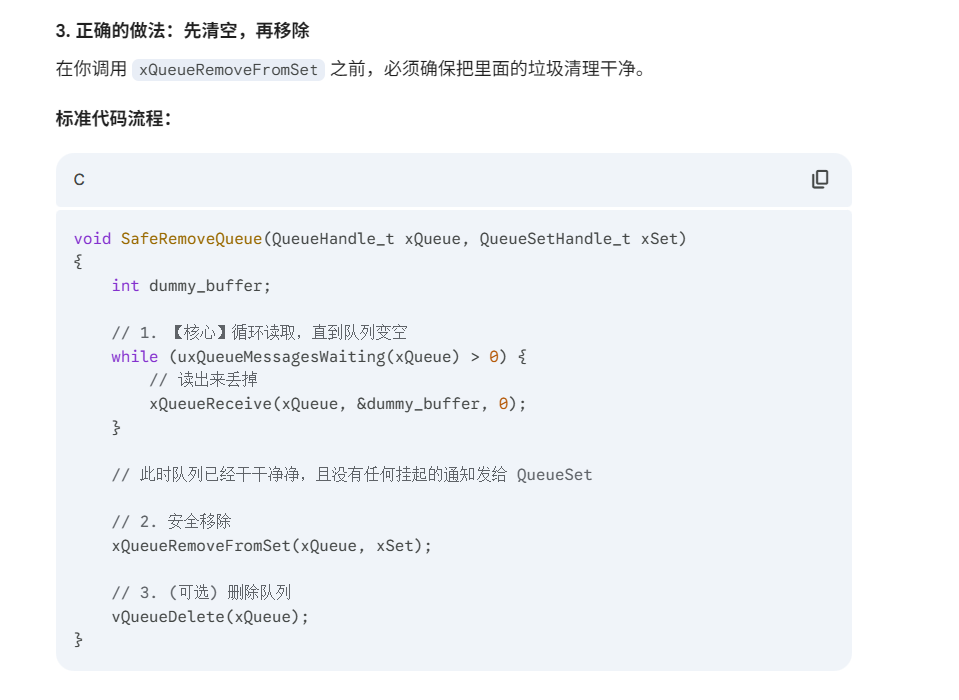

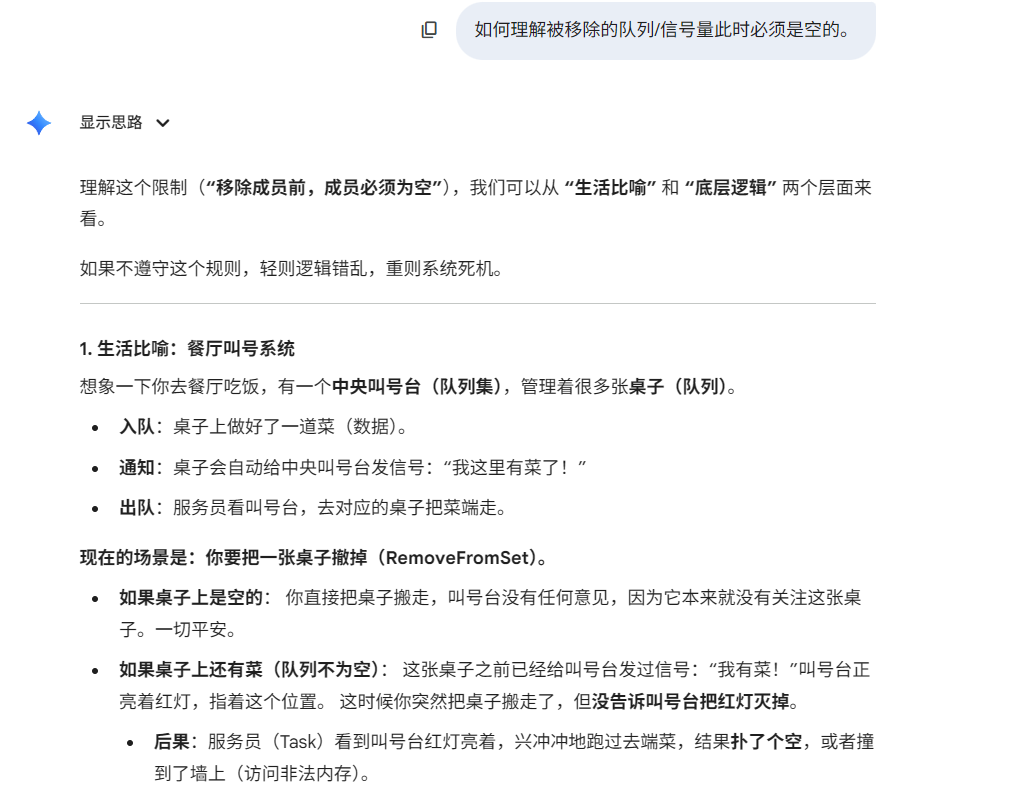

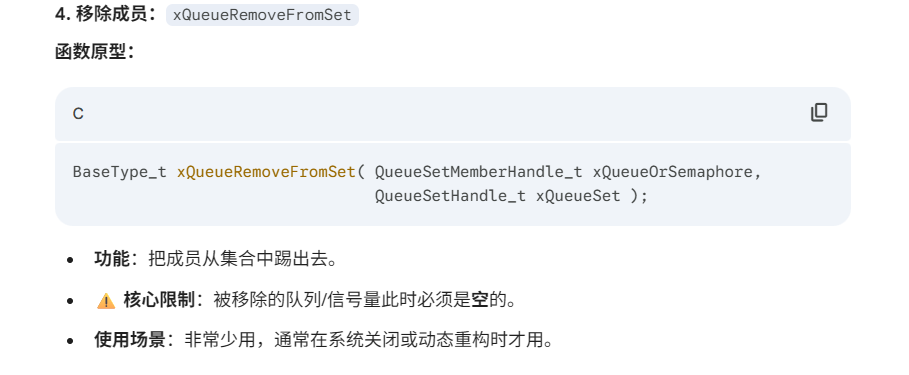

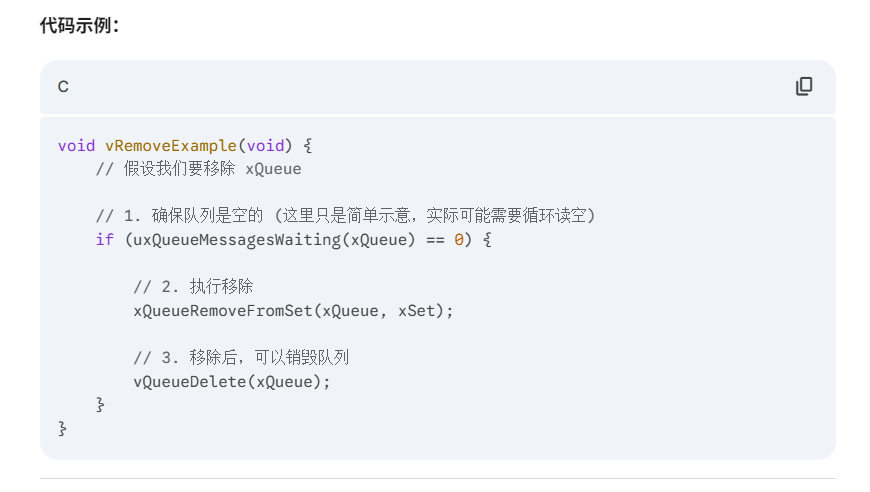

4. 移除成员：`xQueueRemoveFromSet`

函数原型：

BaseType_t xQueueRemoveFromSet( QueueSetMemberHandle_t xQueueOrSemaphore,
                                QueueSetHandle_t xQueueSet );

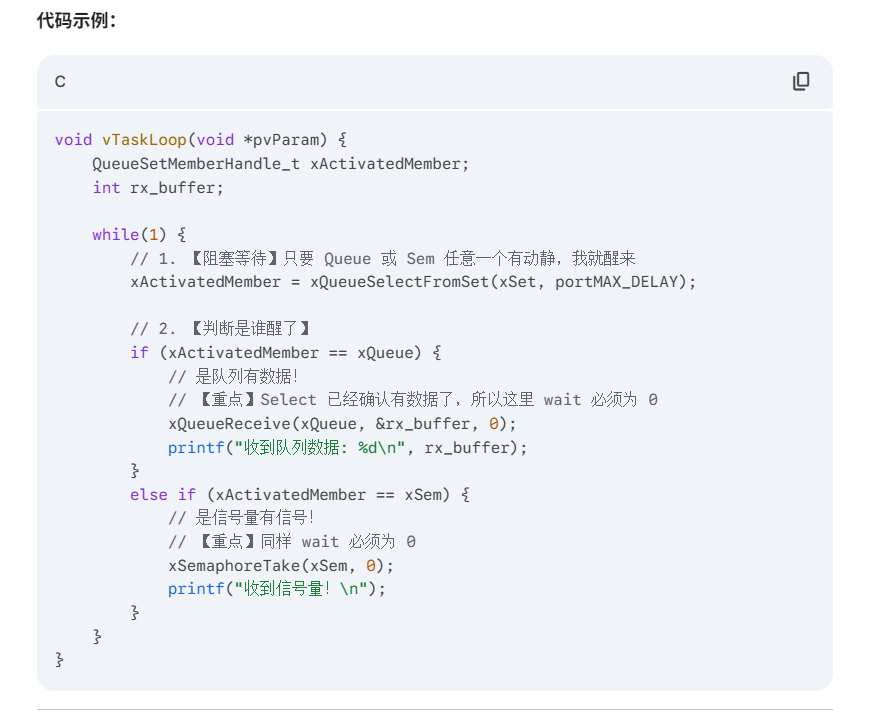

总结：完整逻辑流

把这四个函数串起来，一个完整的 setup 和 loop 应该是这样的

/* --- 1. 全局定义 --- */
QueueHandle_t q_handle;
SemaphoreHandle_t s_handle;
QueueSetHandle_t set_handle;

/* --- 2. 初始化阶段 --- */
void System_Init() {
    // A. 创建成员
    q_handle = xQueueCreate(5, sizeof(int));
    s_handle = xSemaphoreCreateBinary();

    // B. 创建集合 (大小 = 5 + 1 = 6)
    set_handle = xQueueCreateSet(6);

    // C. 加入集合 (必须在发数据之前！)
    xQueueAddToSet(q_handle, set_handle);
    xQueueAddToSet(s_handle, set_handle);
}

/* --- 3. 任务循环阶段 --- */
void Task_Process() {
    QueueSetMemberHandle_t active_member;
    int val;

    while(1) {
        // D. 死等
        active_member = xQueueSelectFromSet(set_handle, portMAX_DELAY);

        // E. 区分处理 (读取时 WaitTime = 0)
        if (active_member == q_handle) {
            xQueueReceive(q_handle, &val, 0);
            // 处理 val...
        }
        else if (active_member == s_handle) {
            xSemaphoreTake(s_handle, 0);
            // 处理信号...
        }
    }
}
