freertos学习笔记9--个人自用-第13章 互斥量(mutex)

互斥量大纲https://blog.youkuaiyun.com/SeventeenChen/article/details/155699344?spm=1011.2415.3001.5331

这一章的核心在于解决“多个任务争夺同一个资源”时可能引发的冲突问题，并介绍了FreeRTOS如何通过优先级继承机制来解决“优先级反转”这一严重的实时性问题。

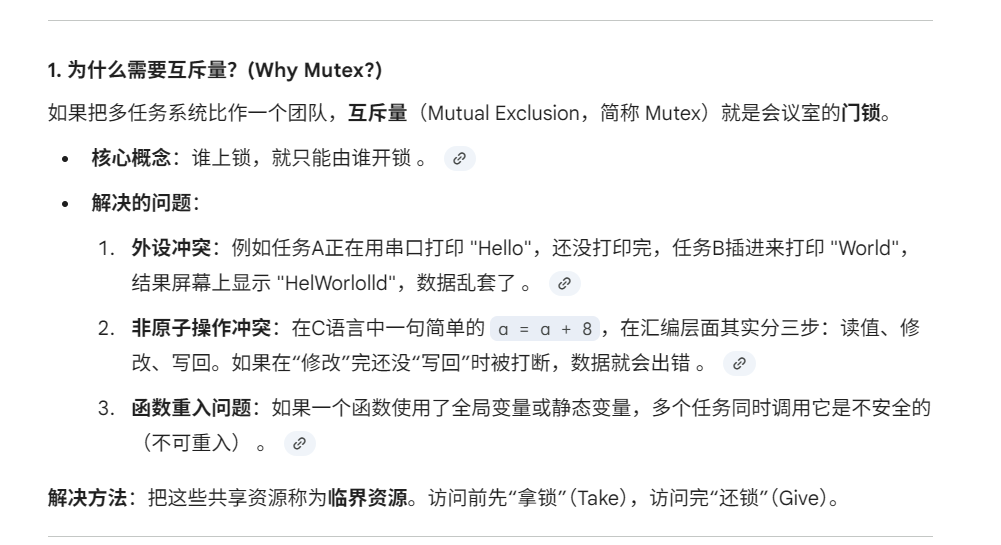

13.1 互斥量的使用场合

13.2 互斥量函数

互斥量是一种特殊的二进制信号量。

使用互斥量时，先创建、然后去获得、释放它。使用句柄来表示一个互斥量

0. 定义

要想使用互斥量，需要在配置文件FreeRTOSConfig.h中定义：

#define configUSE_MUTEXES 1

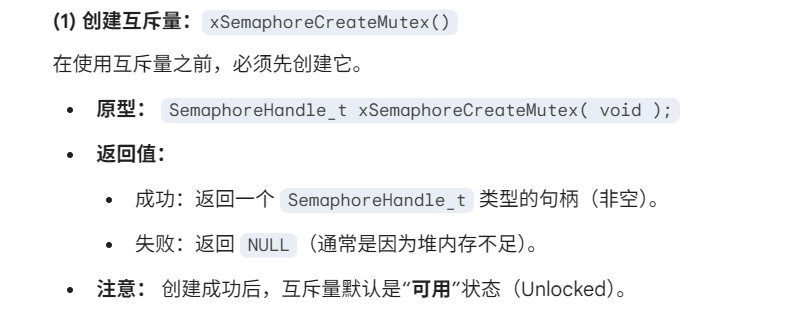

1. 创建

SemaphoreHandle_t xMutex;
xMutex = xSemaphoreCreateMutex();


/* 创建一个互斥量，返回它的句柄。
 * 此函数内部会分配互斥量结构体
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateMutex( void );

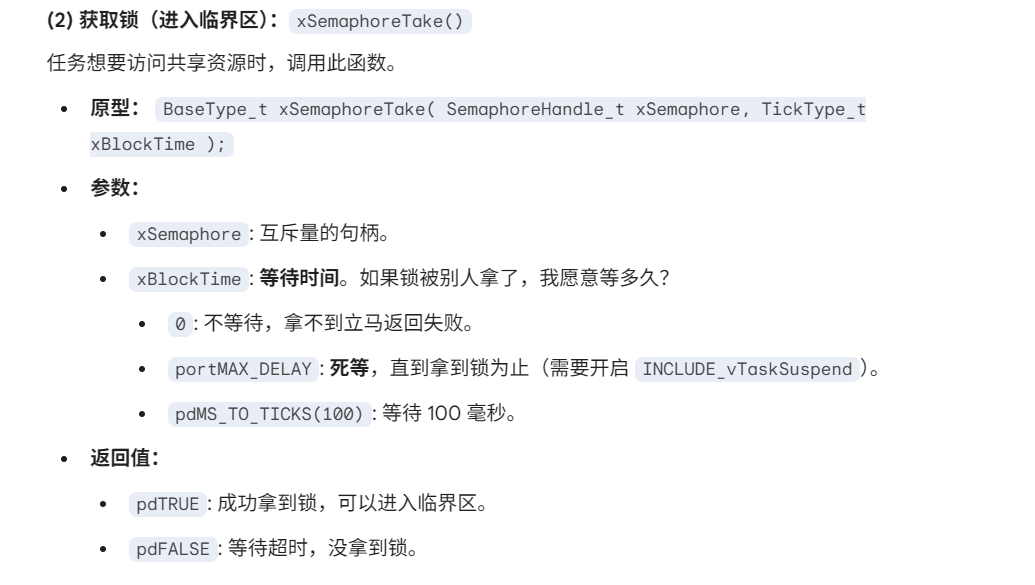

2.获取Take

/* 获得 */
BaseType_t xSemaphoreTake(
                   SemaphoreHandle_t xSemaphore,
                   TickType_t xTicksToWait
               );

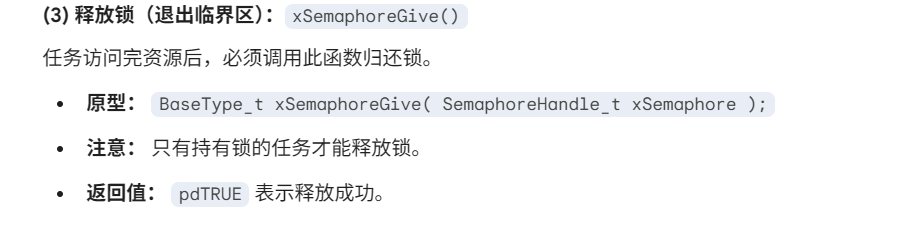

3.释放Give

/* 释放 */
BaseType_t xSemaphoreGive( SemaphoreHandle_t xSemaphore );

4.删除

/*
 * xSemaphore: 信号量句柄，你要删除哪个信号量, 互斥量也是一种信号量
 */
void vSemaphoreDelete( SemaphoreHandle_t xSemaphore );

5. 完整使用示例：保护串口打印

场景描述： 假设我们有两个任务 Task1 和 Task2，它们都想通过串口发送数据。如果不加锁，它们的数据会混杂在一起（例如 He1ll2o）。我们使用互斥量来保证打印的完整性。

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"  // 必须包含这个头文件
#include <stdio.h>

/* 1. 定义一个互斥量句柄 (全局变量) */
SemaphoreHandle_t xSerialMutex = NULL;

/* 模拟底层的串口发送函数（共享资源） */
void Serial_Print(char *str) {
    // 这里并没有锁，只是纯粹的发送逻辑
    printf("%s", str);
}

/* 2. 封装一个带锁的打印函数 (推荐做法) */
/* 这样任务只需要调用这个函数，不用关心锁的细节 */
void ThreadSafe_Print(char *msg) {
    // 检查互斥量是否创建成功
    if (xSerialMutex != NULL) {

        // --- 尝试获取锁 ---
        // 参数2: portMAX_DELAY 表示如果锁被占用，我会一直等到它释放
        if (xSemaphoreTake(xSerialMutex, portMAX_DELAY) == pdTRUE) {

            // +++ 进入临界区 +++
            printf("Got Mutex! "); // 调试信息
            Serial_Print(msg);     // 真正操作共享资源
            // +++ 退出临界区 +++

            // --- 释放锁 ---
            xSemaphoreGive(xSerialMutex);
        } else {
            // 获取失败的处理（如果在规定时间内没等到）
        }
    }
}

/* 任务 1 */
void vTask1(void *pvParameters) {
    for (;;) {
        ThreadSafe_Print("Task 1 is running...\r\n");
        vTaskDelay(pdMS_TO_TICKS(1000)); // 休息1秒
    }
}

/* 任务 2 */
void vTask2(void *pvParameters) {
    for (;;) {
        ThreadSafe_Print("Task 2 is running...\r\n");
        vTaskDelay(pdMS_TO_TICKS(1000)); // 休息1秒
    }
}

/* 主函数 */
int main(void) {
    // 硬件初始化...

    /* 3. 创建互斥量 */
    xSerialMutex = xSemaphoreCreateMutex();

        //检查互斥量是否创建成功（判空检查）。
    if (xSerialMutex != NULL) {
        // 创建成功，启动任务
        xTaskCreate(vTask1, "Task1", 1000, NULL, 1, NULL);
        xTaskCreate(vTask2, "Task2", 1000, NULL, 2, NULL);

        // 启动调度器
        vTaskStartScheduler();
    }

    // 如果运行到这里，说明内存不够，创建失败
    for(;;);
}

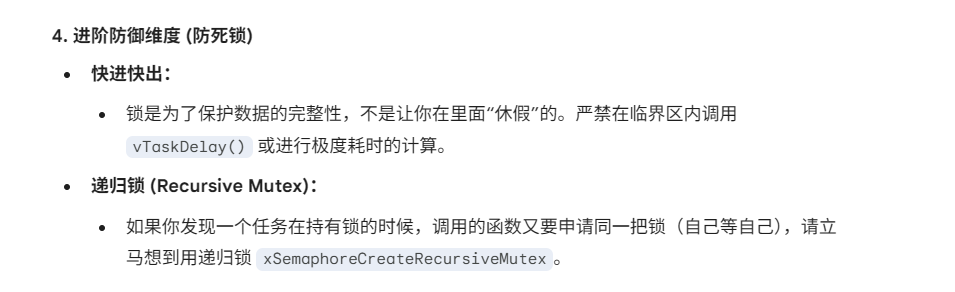

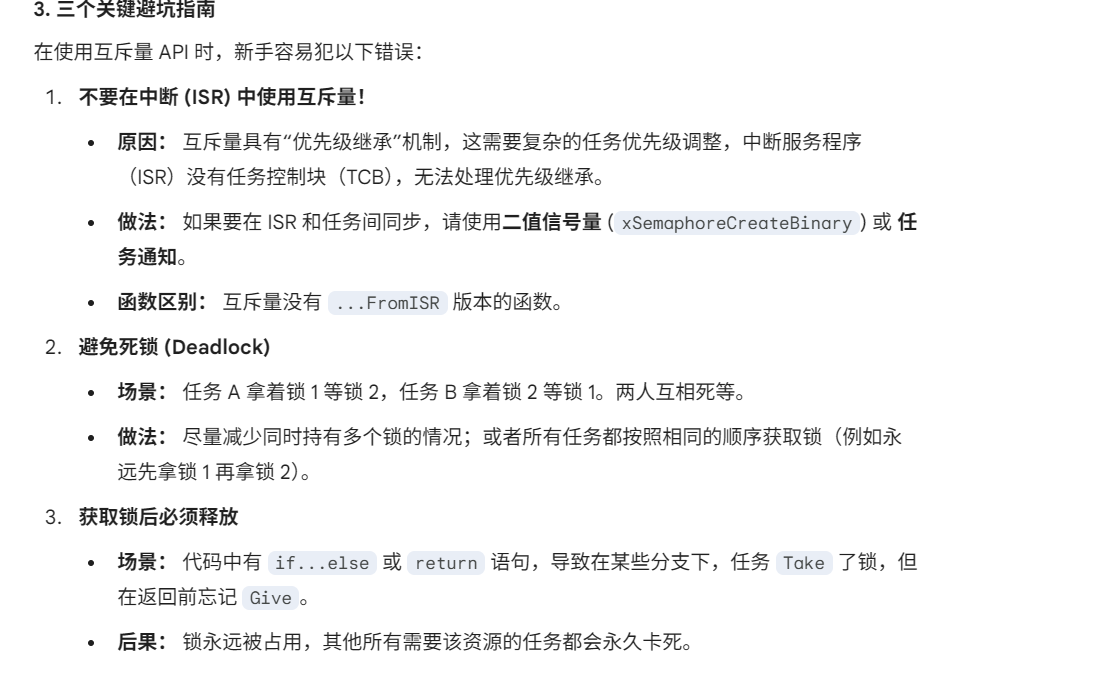

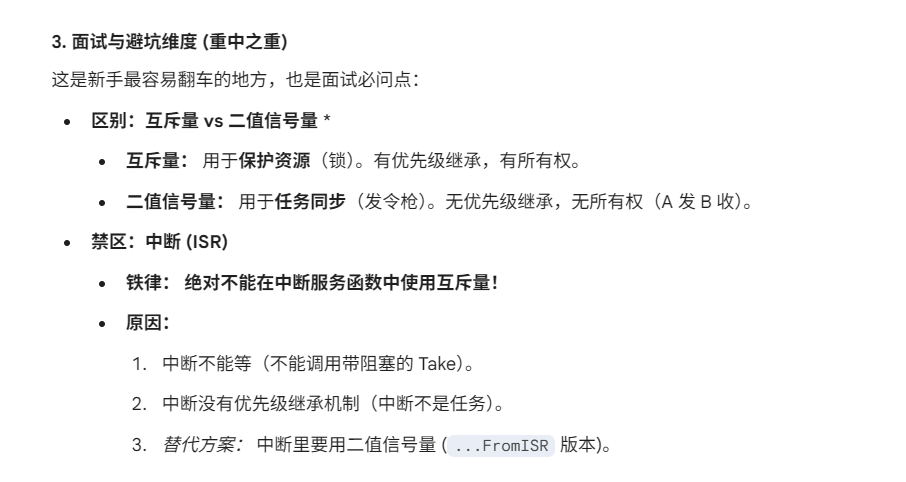

6. 三个关键避坑指南

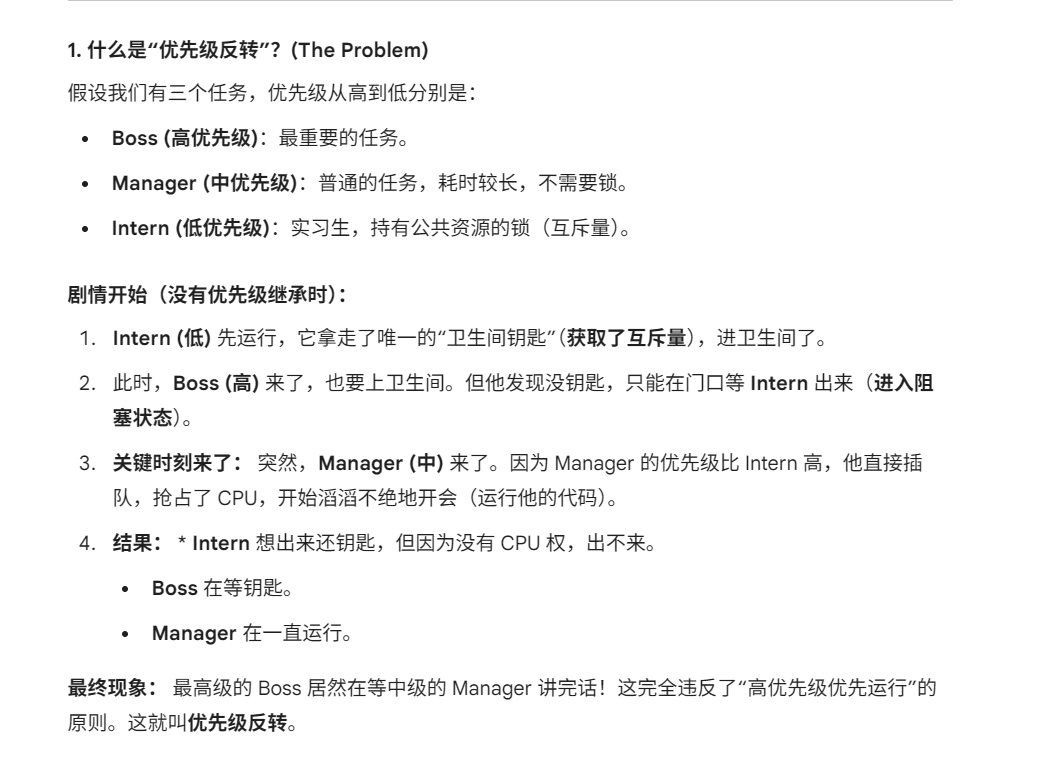

13.3.1  什么是“优先级反转”？(The Problem)


优先级继承 (Priority Inheritance) 是实时操作系统（RTOS）中互斥量（Mutex）特有的一个机制，用来解决**“优先级反转” (Priority Inversion)** 问题。

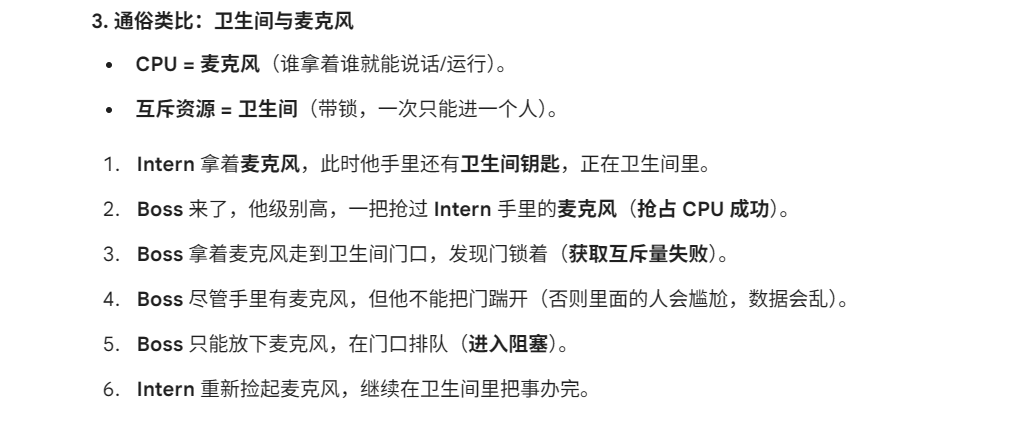

要理解“优先级继承”，我们必须先看懂它试图解决的那个“灾难现场”——优先级反转。

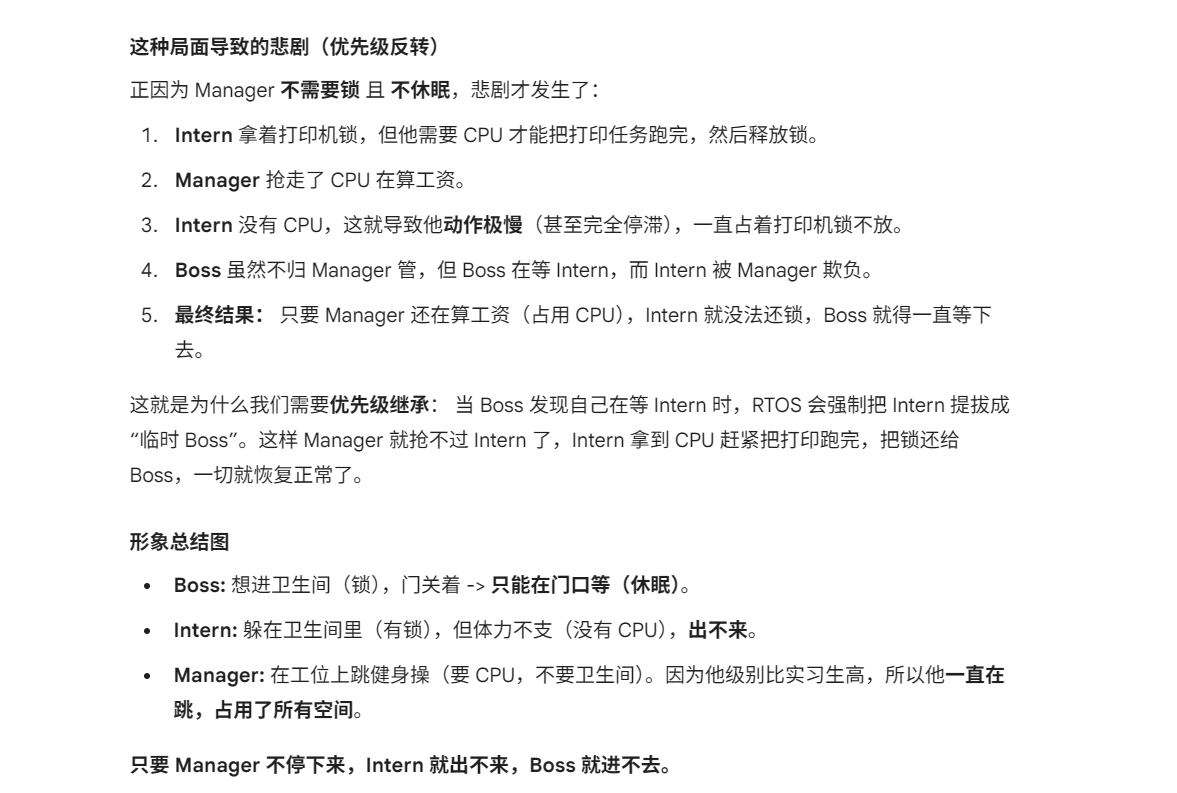

定义

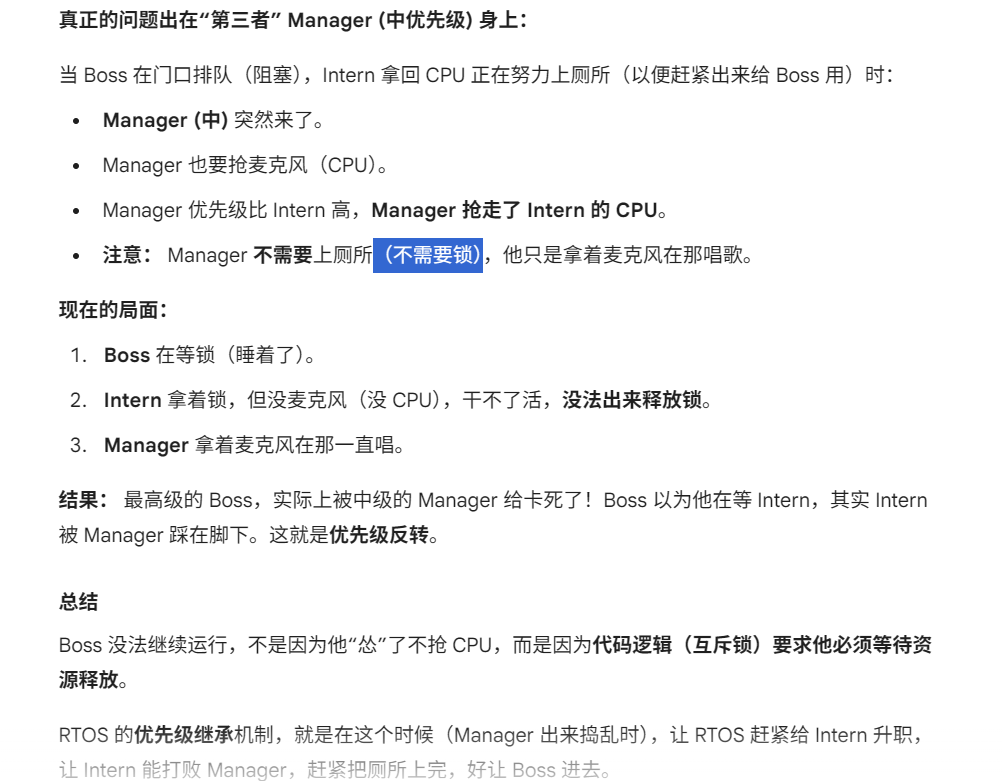

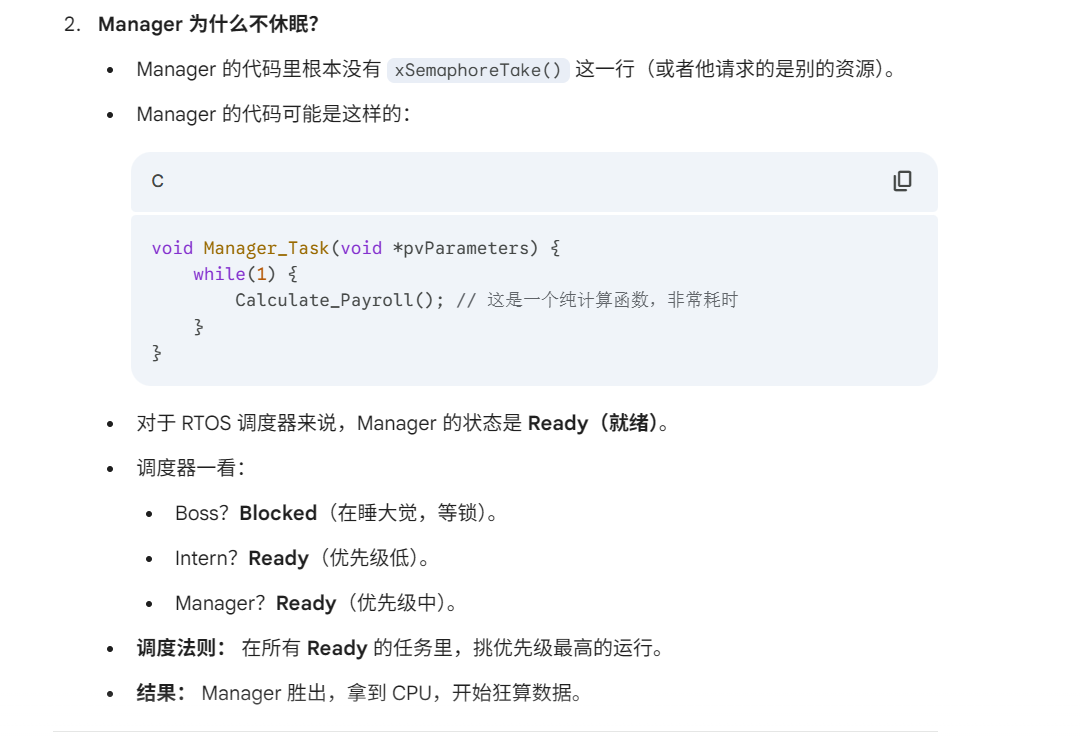

根因:Manager 的代码里根本没有 xSemaphoreTake() 这一行（或者他请求的是别的资源）。

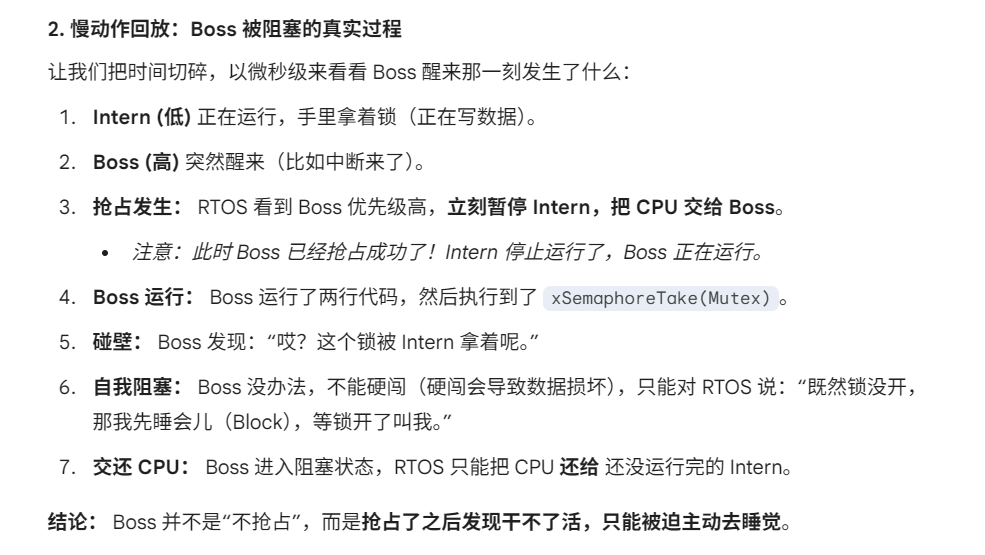

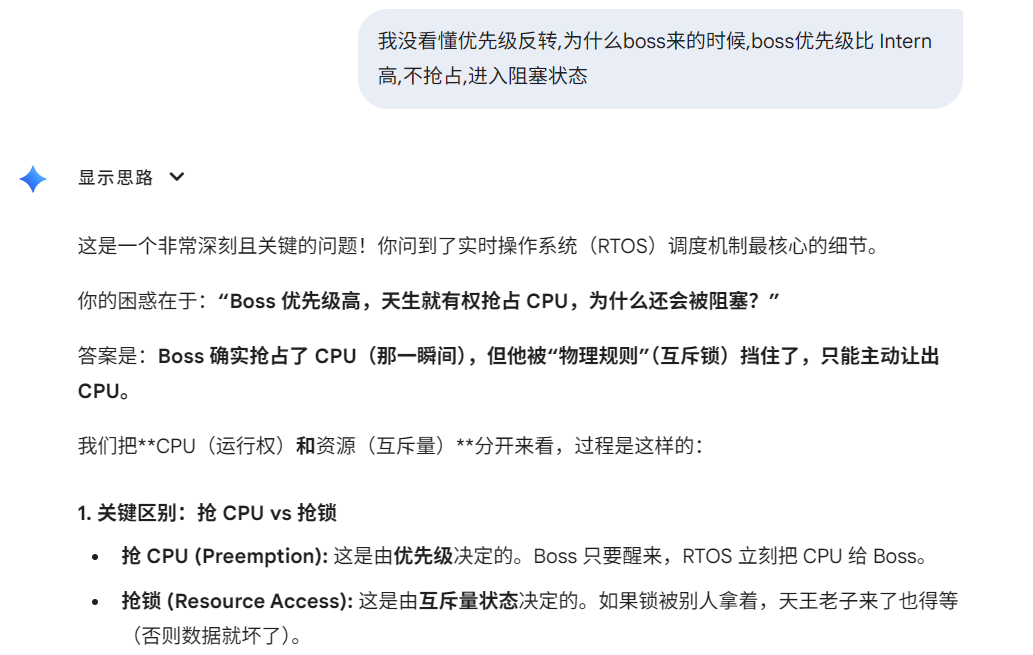

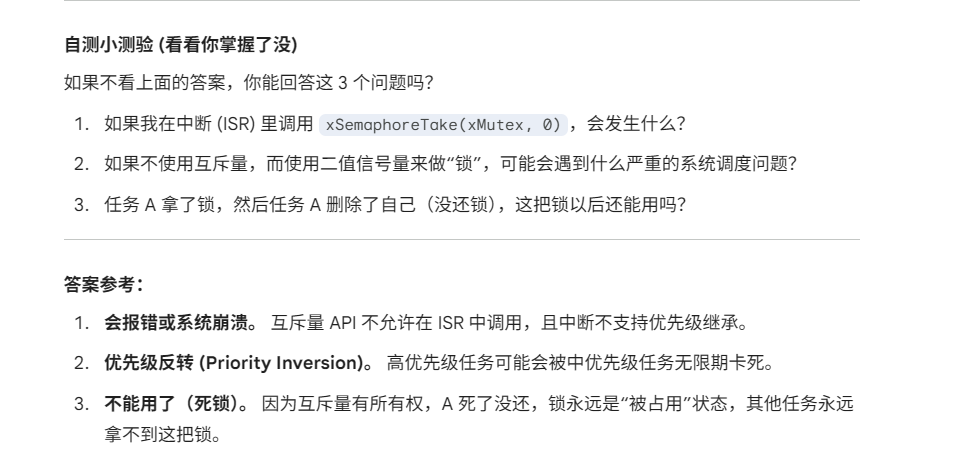

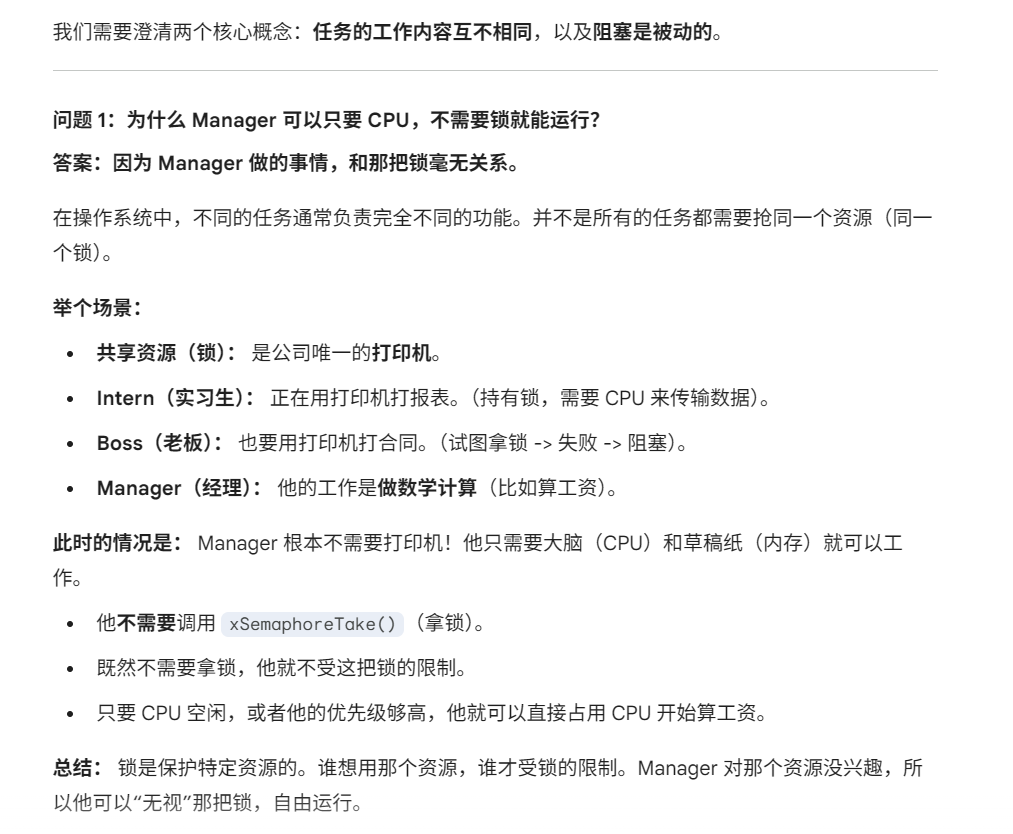

提问1

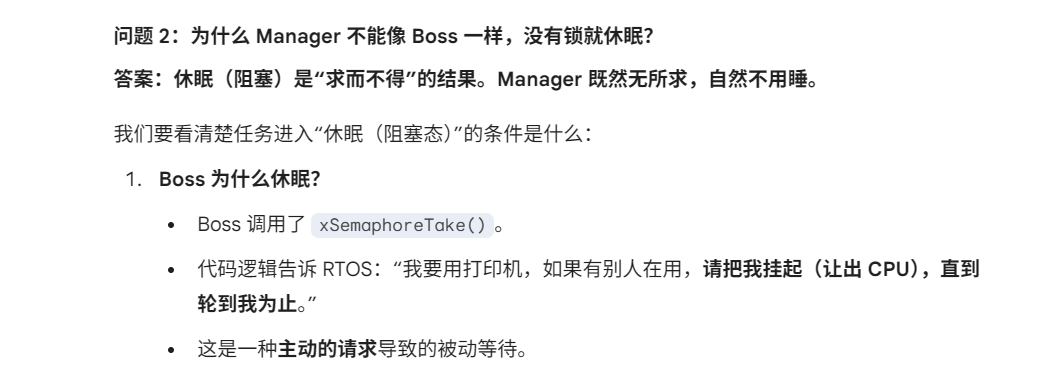

提问2

提问3

提问4

跳转13.7注意事项2

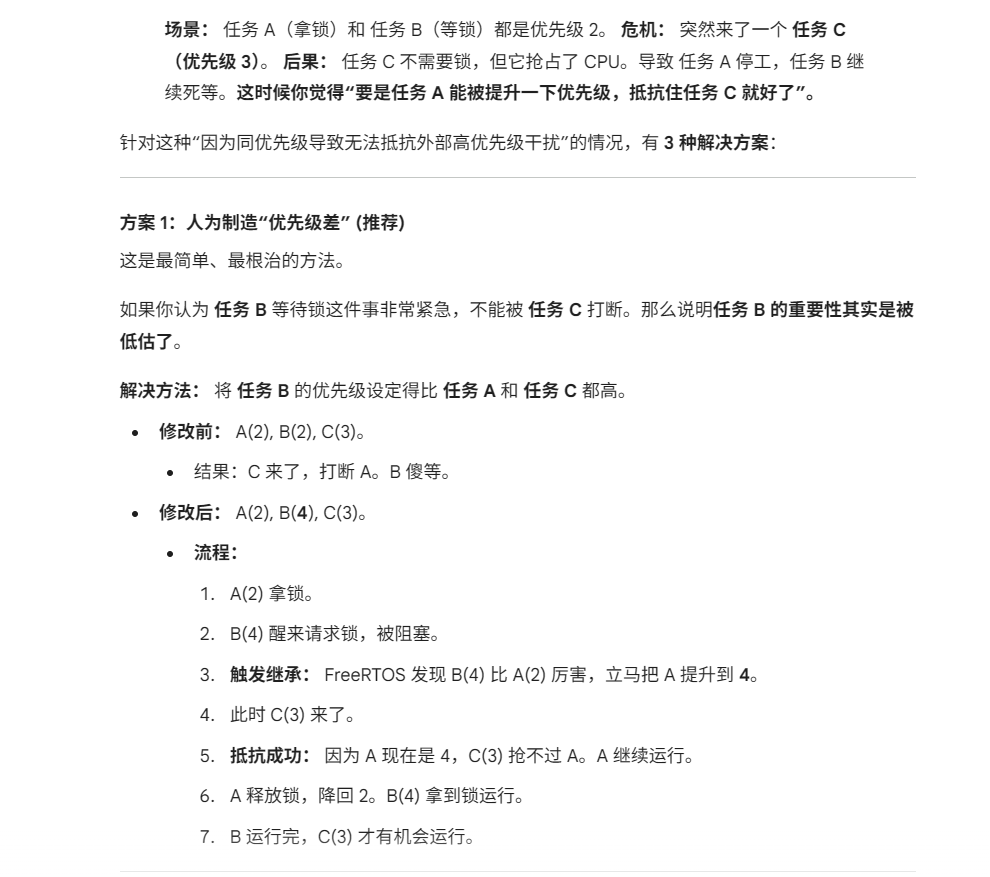

场景： 任务 A（拿锁）和 任务 B（等锁）都是优先级 2。 危机： 突然来了一个 任务 C（优先级 3）

如果任务 B 等待锁这件事不急，可以等任务C运行完再运行

任务C：任务中不需要锁，cpu运行完，给任务A运行

              任务中需要锁，发现锁被占用，进入阻塞状态，直到任务A锁被释放

---

13.3.2 优先级继承(Priority Inheritance)

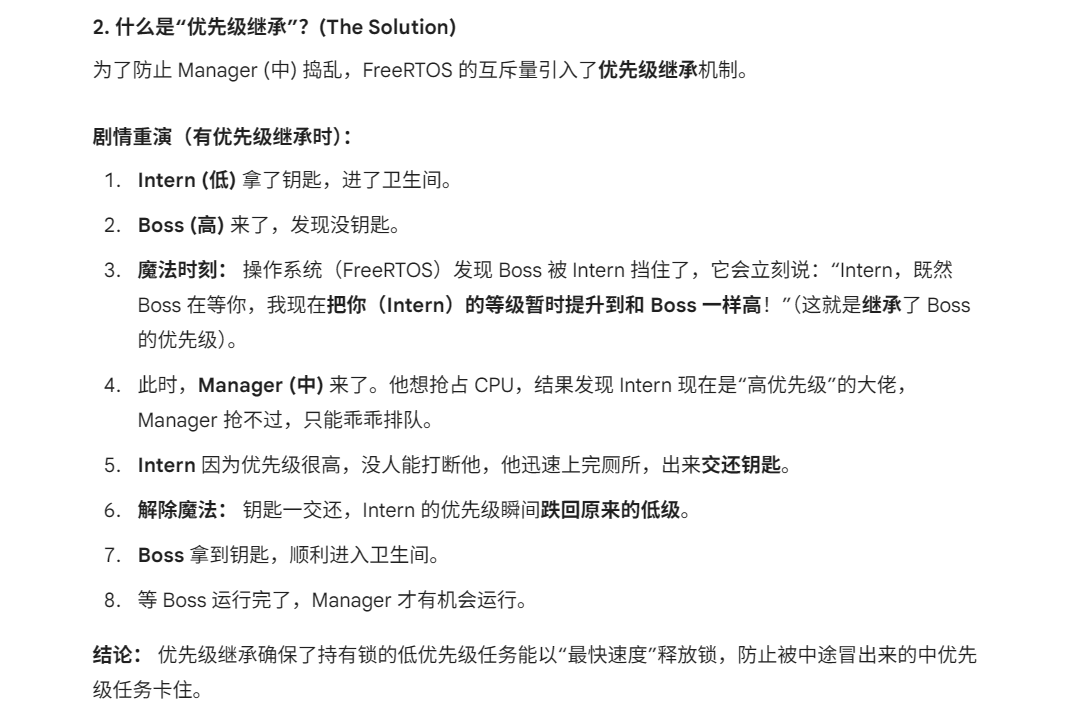

2. 什么是“优先级继承”？(The Solution)

优先级继承 (Priority Inheritance) 是实时操作系统（RTOS）中互斥量（Mutex）特有的一个机制，用来解决**“优先级反转” (Priority Inversion)** 问题。

3. 优先级继承的三个关键点

4. 总结图解

场景	谁在运行？	为什么？	评价
无继承 (反转)	Manager (中)	Manager 比 Intern (低) 强，Intern 出不来，Boss 被迫等 Manager。	灾难，系统实时性崩塌。
有继承	Intern (变身高)	Intern 继承了 Boss 的特权，Manager 无法插队，Intern 快速解锁让位给 Boss。	安全，符合预期。

5. 一句话总结

优先级继承就是：当“大佬”被“小弟”挡路时，“小弟”会被赋予“御赐金牌”（临时高优先级），以便他在没人敢打扰的情况下迅速把路让开，然后交还金牌。

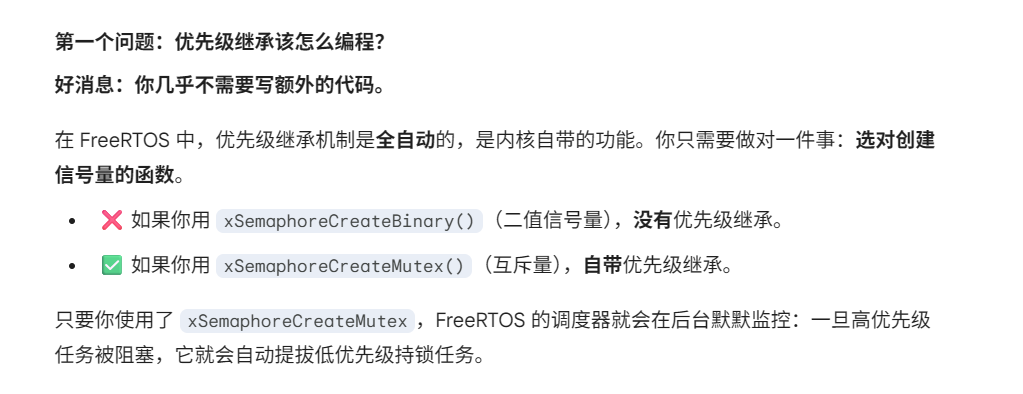

6.优先级继承该怎么编程

示范代码

这段代码展示了如何正确创建和使用互斥量。你不需要手动调用“提升优先级”的函数，RTOS 会帮你做。

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

/* 1. 定义句柄 */
SemaphoreHandle_t xMutexHandle = NULL;

/* 模拟一个耗时的低优先级任务 (Intern) */
void vTaskIntern(void *pvParameters)
{
    for(;;)
    {
        /* 获取锁 */
        xSemaphoreTake(xMutexHandle, portMAX_DELAY);

        // --- 临界区开始 ---
        // 假设这里 Intern 在处理很慢的数据
        // 如果此时 Boss 来了并试图拿锁，FreeRTOS 会在这里
        // 自动瞬间把 Intern 的优先级提升到和 Boss 一样高！

        printf("Intern: Working...\n");
        // 模拟耗时操作，给 Boss 和 Manager 出现的机会
        for(int i=0; i<1000000; i++) { __asm("nop"); }

        printf("Intern: Done.\n");
        // --- 临界区结束 ---

        /* 释放锁 */
        // 此时 FreeRTOS 会自动把 Intern 的优先级降回原来的水平
        xSemaphoreGive(xMutexHandle);

        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

/* 模拟高优先级任务 (Boss) */
void vTaskBoss(void *pvParameters)
{
    for(;;)
    {
        vTaskDelay(pdMS_TO_TICKS(10)); // 让 Intern 先运行一会儿拿锁

        printf("Boss: I need the key!\n");

        /* 试图获取锁 */
        // 只要这一行执行，发现锁被 Intern 拿着，
        // FreeRTOS 内核就会立即触发优先级继承机制
        xSemaphoreTake(xMutexHandle, portMAX_DELAY);

        printf("Boss: Finally got the key!\n");
        xSemaphoreGive(xMutexHandle);

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

int main(void)
{
    // 初始化硬件...

    /* 2. 关键点：必须使用 CreateMutex 而不是 CreateBinary */
    xMutexHandle = xSemaphoreCreateMutex();

    if(xMutexHandle != NULL)
    {
        // 创建任务：Boss 优先级为 3，Intern 优先级为 1
        xTaskCreate(vTaskBoss,   "Boss",   1000, NULL, 3, NULL);
        xTaskCreate(vTaskIntern, "Intern", 1000, NULL, 1, NULL);

        // 如果还有一个 Manager (优先级2)，也在这里创建...

        vTaskStartScheduler();
    }

    for(;;);
}

7.锁的时间不能过长

---

13.4 递归锁

递归锁 (Recursive Mutex) 是 FreeRTOS 中一种非常实用但容易混淆的机制。

简单来说，它是为了解决**“自己把自己锁死” (Self-Deadlock)** 这个问题而设计的

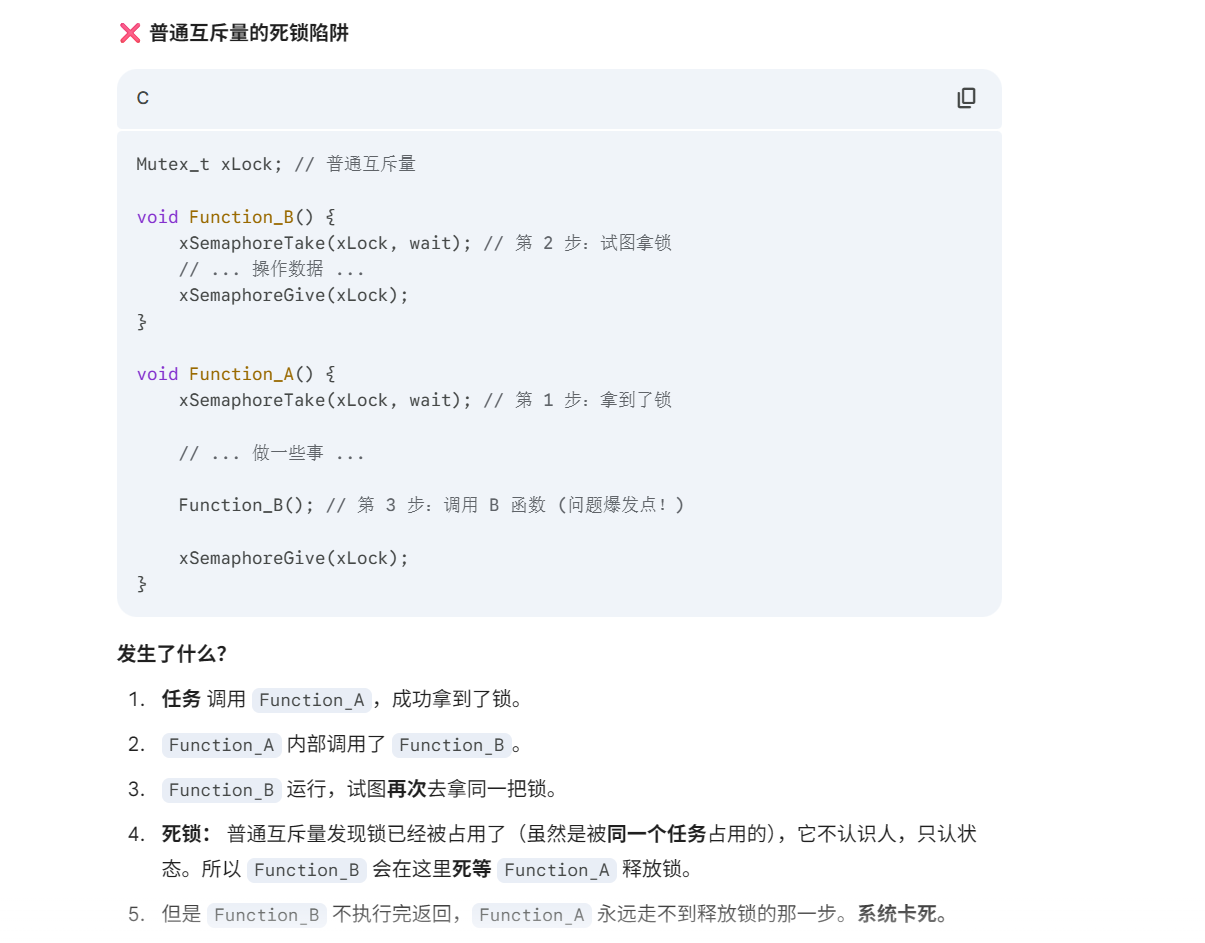

1. 为什么需要递归锁？（场景：自己调自己）

假设你写了一个库函数，为了保证线程安全，你使用了普通互斥量。

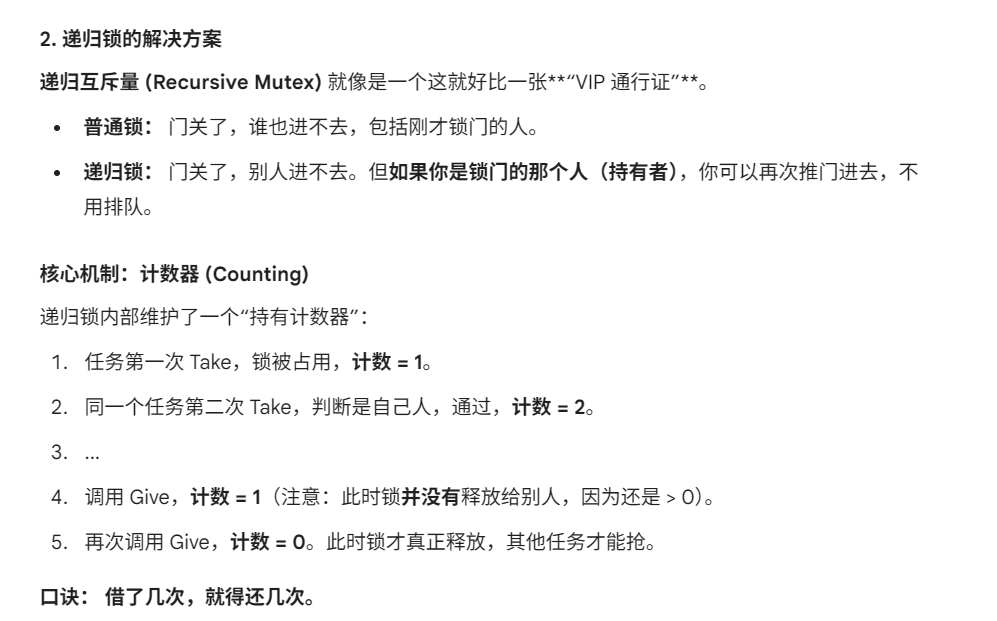

2. 递归锁的解决方案

3. 专用 API 函数

动作	普通互斥量函数 (❌不要用)	递归互斥量函数 (✅必须用)
创建	xSemaphoreCreateMutex	xSemaphoreCreateRecursiveMutex
获取	xSemaphoreTake	xSemaphoreTakeRecursive
释放	xSemaphoreGive	xSemaphoreGiveRecursive

原型如下

/* 创建一个递归锁，返回它的句柄。*

 * 此函数内部会分配互斥量结构体*

 * 返回值: 返回句柄，非NULL表示成功*

 */

SemaphoreHandle_t xSemaphoreCreateRecursiveMutex( void );

*/ 释放 */

BaseType_t xSemaphoreGiveRecursive( SemaphoreHandle_t xSemaphore );

*/ 获得 */

BaseType_t xSemaphoreTakeRecursive(

         SemaphoreHandle_t xSemaphore,

         TickType_t xTicksToWait

        );

4.示范代码

#include "FreeRTOS.h"
#include "semphr.h"

SemaphoreHandle_t xRecursiveMutex;

void Function_B() {
    // 再次申请锁：因为是同一个任务，这里会立即成功，计数器 +1
    if (xSemaphoreTakeRecursive(xRecursiveMutex, portMAX_DELAY) == pdTRUE) {
        printf("Function B entered!\n");

        // ... 处理任务 ...

        // 释放锁：计数器 -1
        xSemaphoreGiveRecursive(xRecursiveMutex);
    }
}

void Function_A() {
    // 第一次申请锁：成功，计数器 = 1
    if (xSemaphoreTakeRecursive(xRecursiveMutex, portMAX_DELAY) == pdTRUE) {
        printf("Function A entered!\n");

        // 在持有锁的情况下调用 Function_B
        // 如果是普通锁，这里就死机了；递归锁则安全
        Function_B();

        printf("Back in Function A!\n");

        // 释放锁：计数器变为 0，锁彻底释放
        xSemaphoreGiveRecursive(xRecursiveMutex);
    }
}

int main(void) {
    // 1. 创建递归互斥量
    xRecursiveMutex = xSemaphoreCreateRecursiveMutex();

    if (xRecursiveMutex != NULL) {
        // 创建任务调用 Function_A ...
    }
}

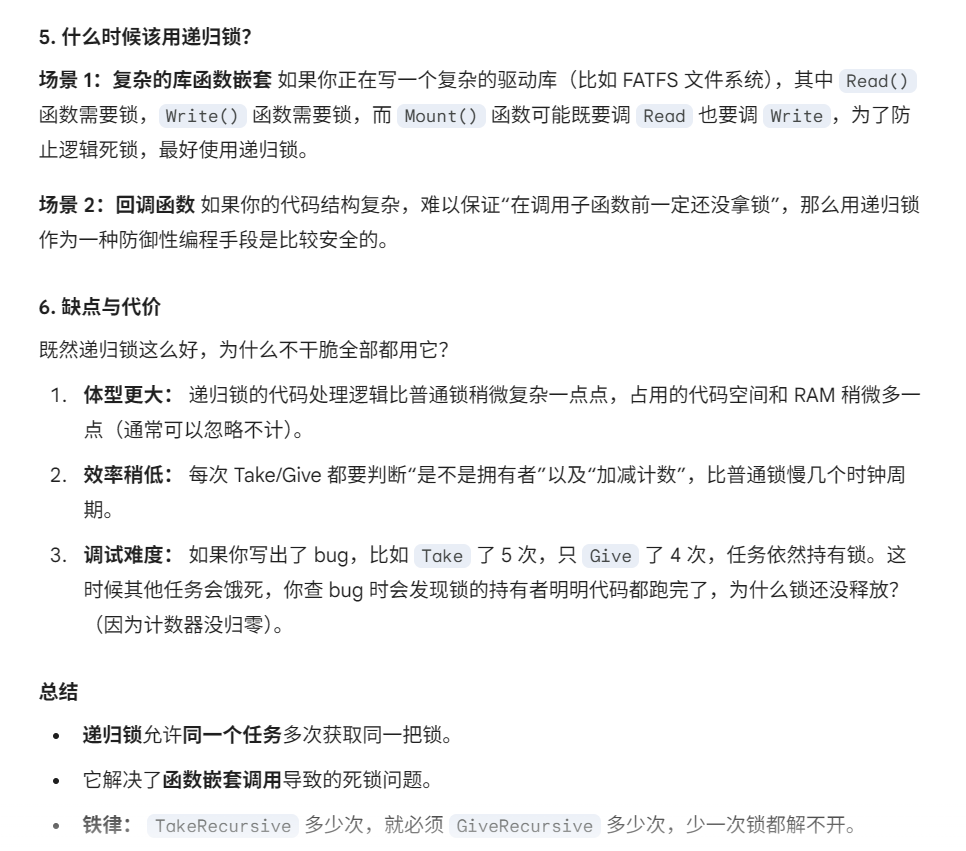

5. 什么时候该用递归锁？

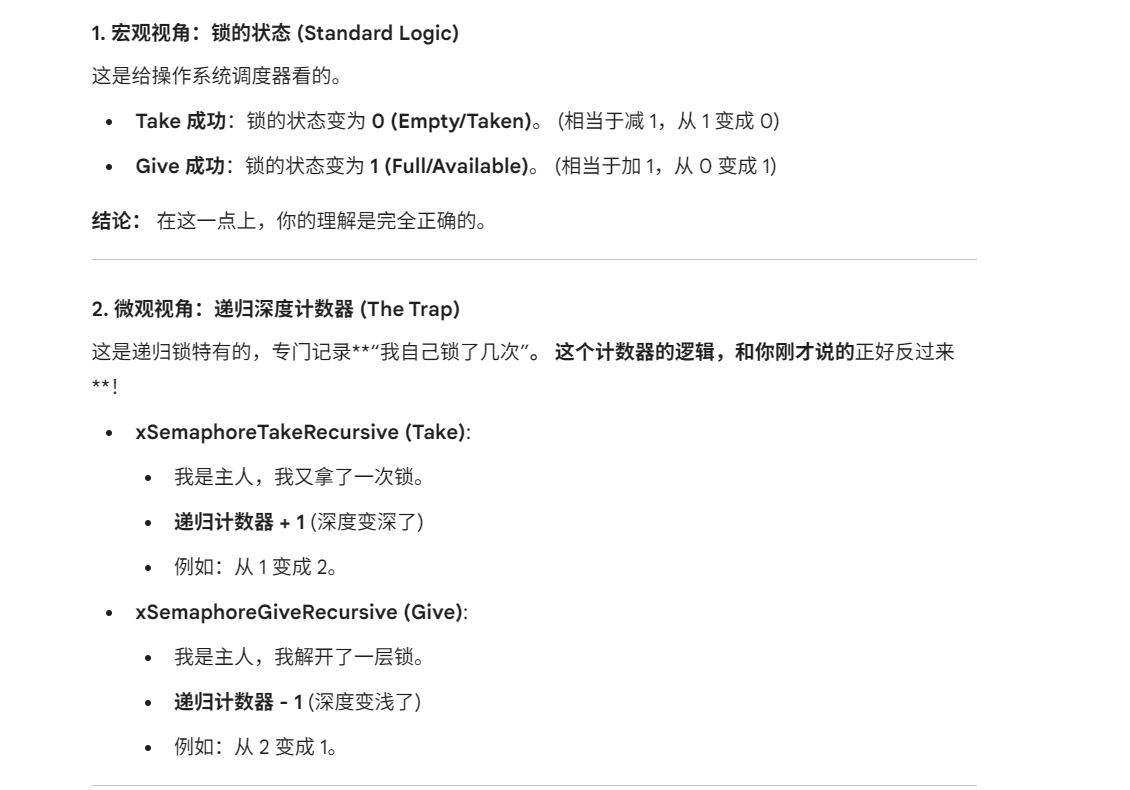

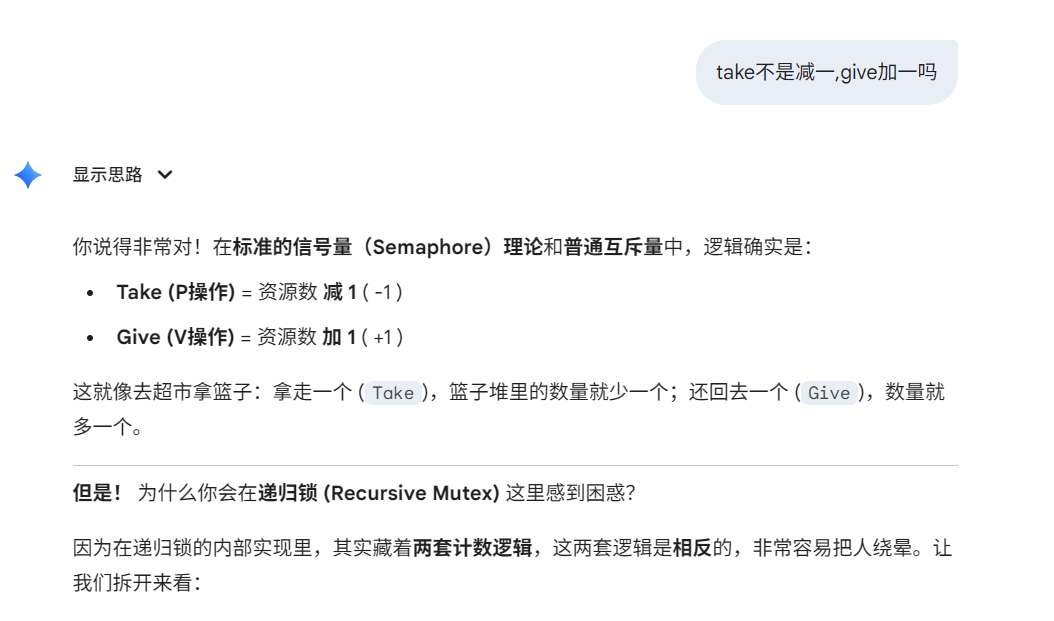

6.提问1

两套逻辑

13.7 常见问题

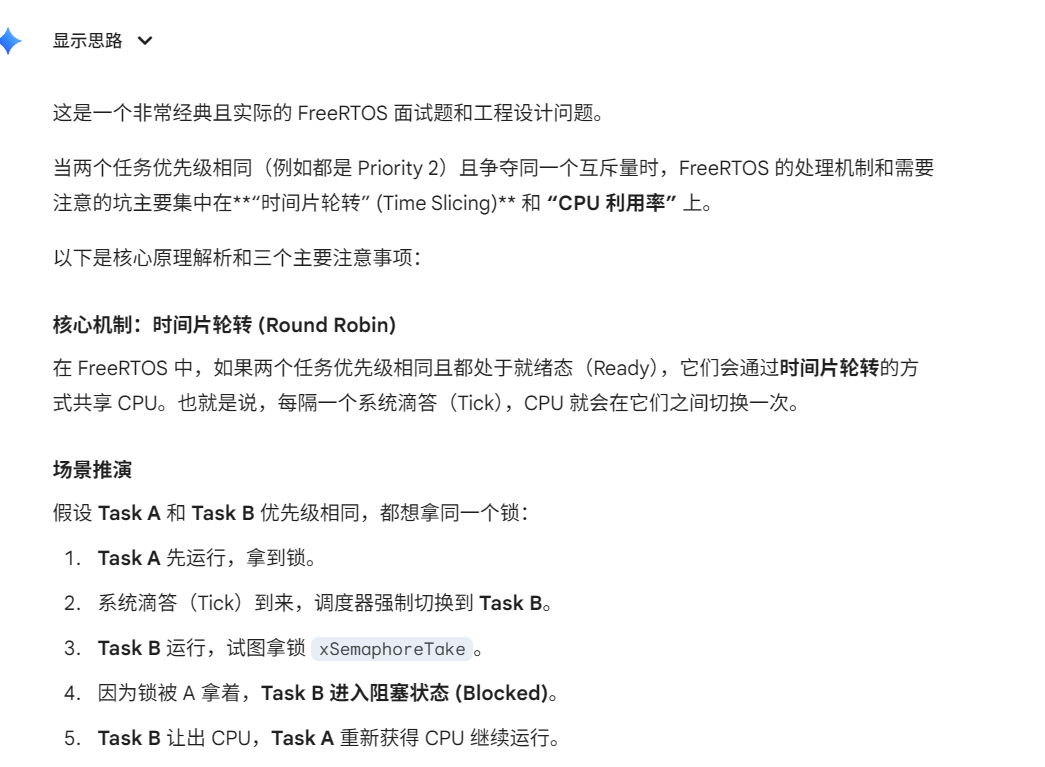

使用互斥量的两个任务是相同优先级时的注意事项

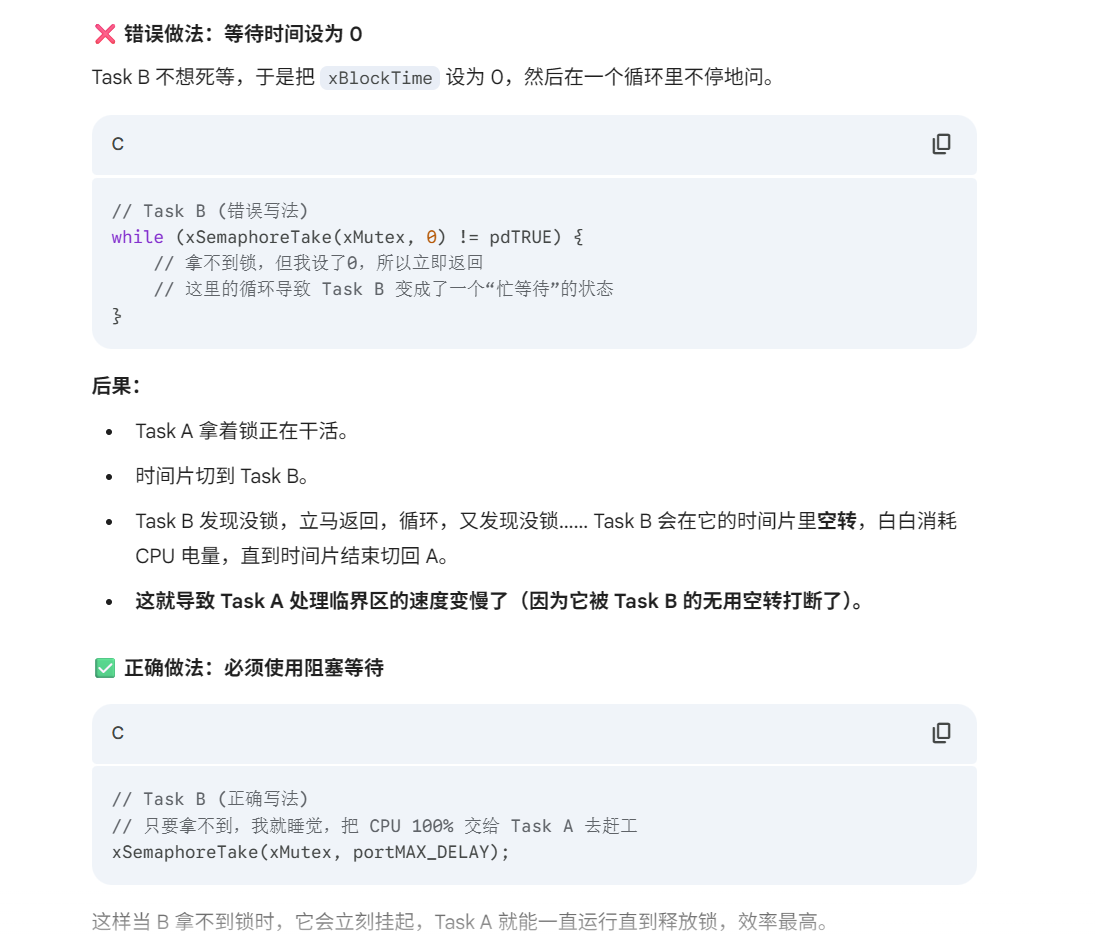

注意事项一：千万不要使用“轮询”模式 (Polling)

这是同优先级任务中最容易犯的低级错误。

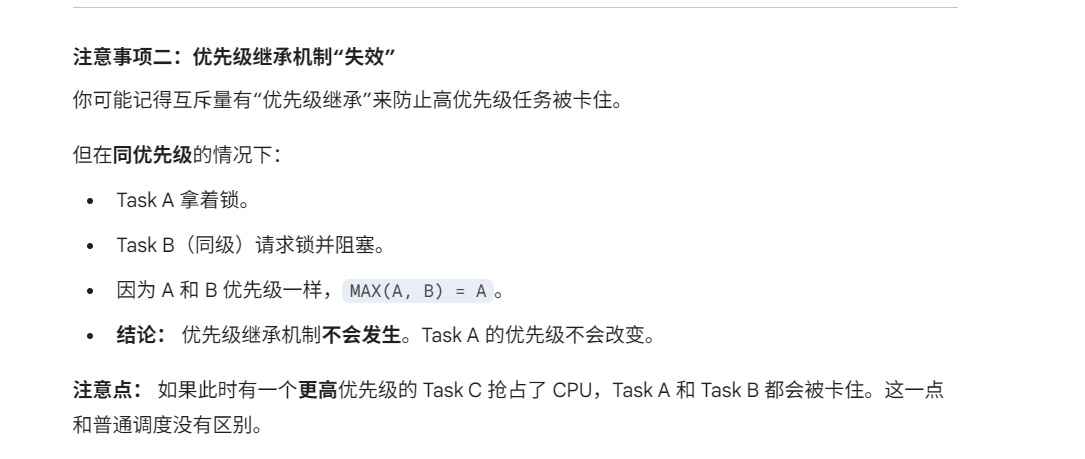

注意事项二：优先级继承机制“失效”

如果任务 B 等待锁这件事不急，可以等任务C运行完再运行

任务C：任务中不需要锁，cpu运行完，给任务A运行

              任务中需要锁，发现锁被占用，进入阻塞状态，直到任务A锁被释放

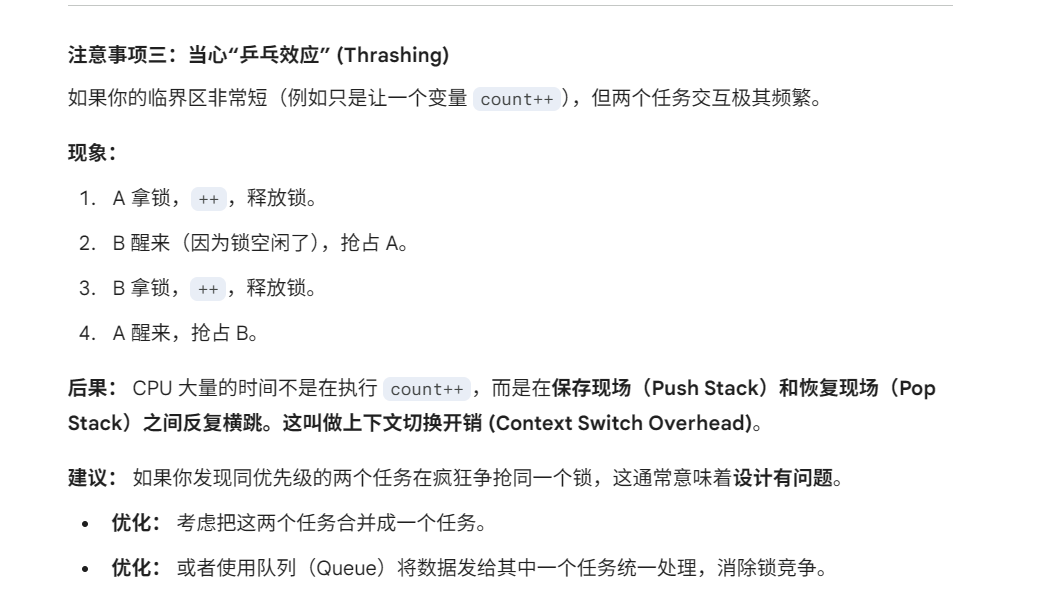

注意事项三：当心“乒乓效应” (Thrashing)

总结

对于同优先级任务使用互斥量：

1. 必须阻塞： Take 时一定要给等待时间，绝不要用 0 轮询。

2. 效率优先： 只要一方阻塞，另一方就会独占 CPU，这其实是好事（能更快释放锁）。

3. 警惕频繁切换： 如果锁竞争太激烈，考虑修改软件架构。

---

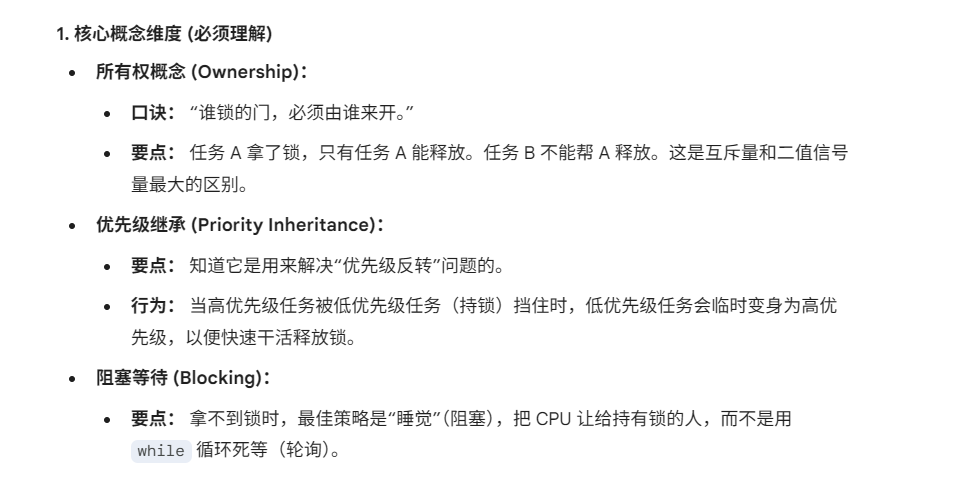

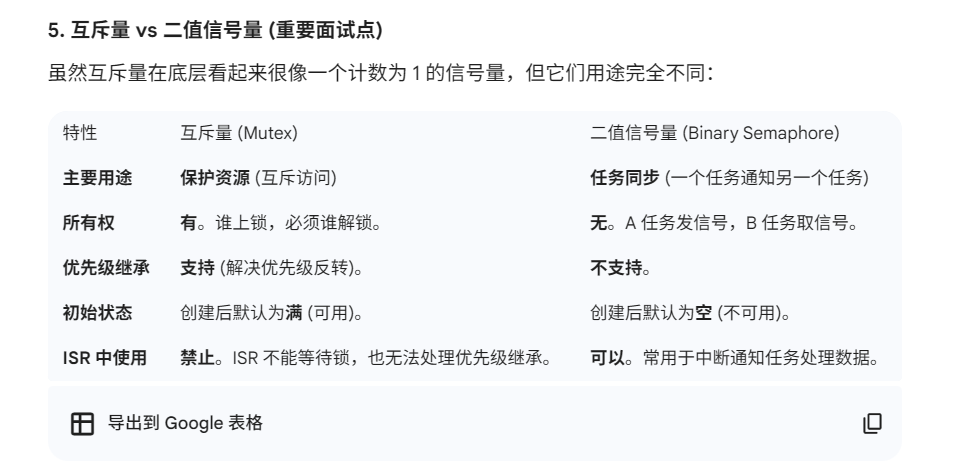

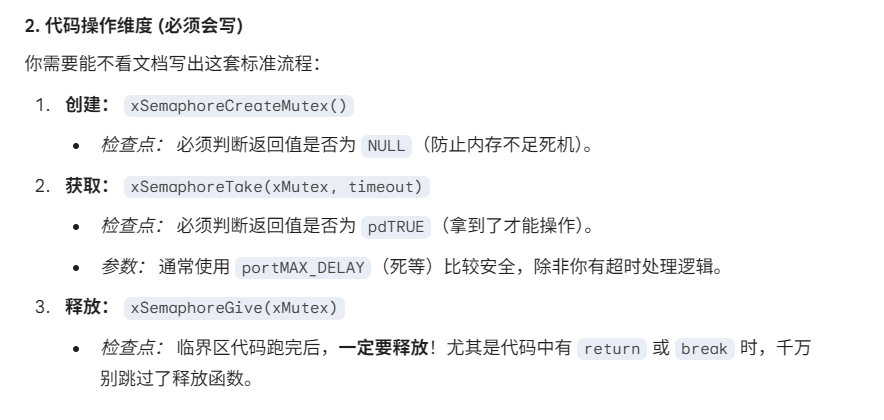

13.8作为初学者，要掌握互斥量的知识点

13.9编写最后一行（用于快速定位文章末尾）
