单片机原理及应用第二章--河海大学--考试自用

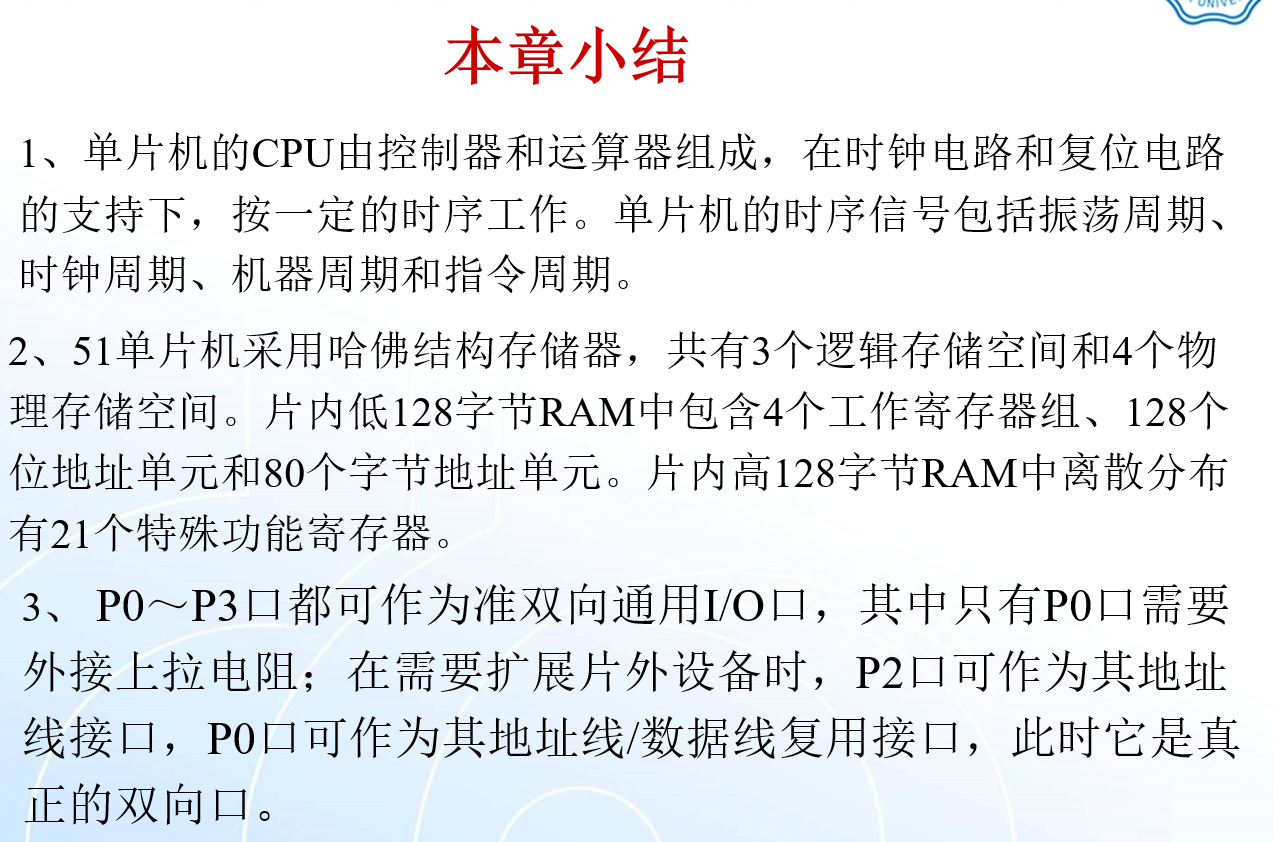

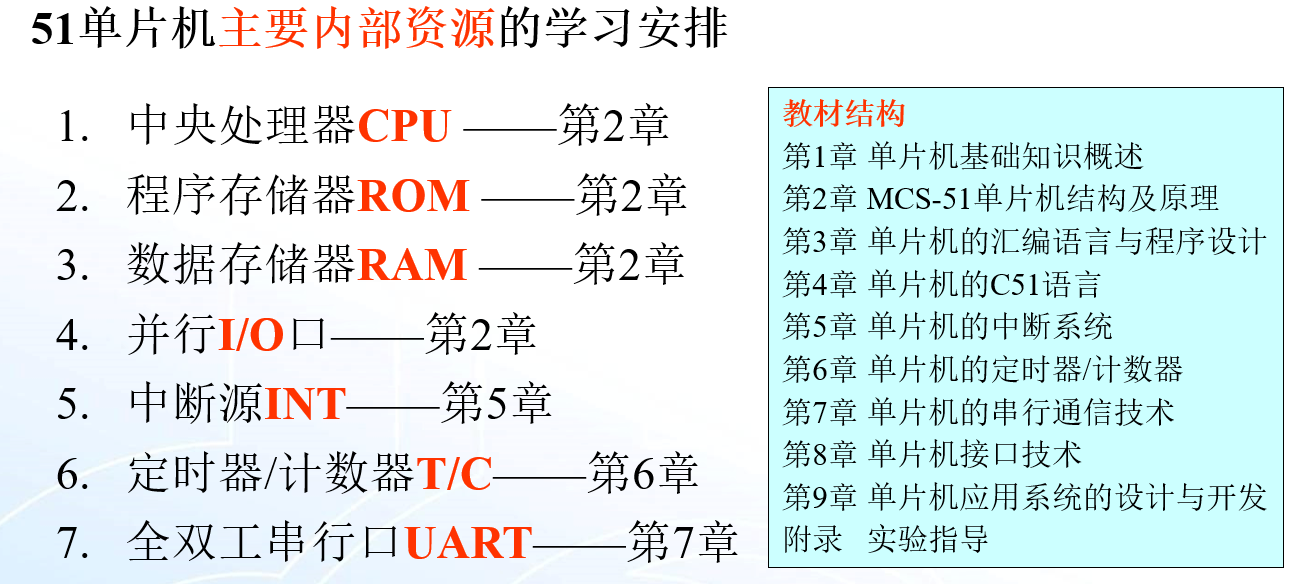

2.1 MCS-51单片机结构

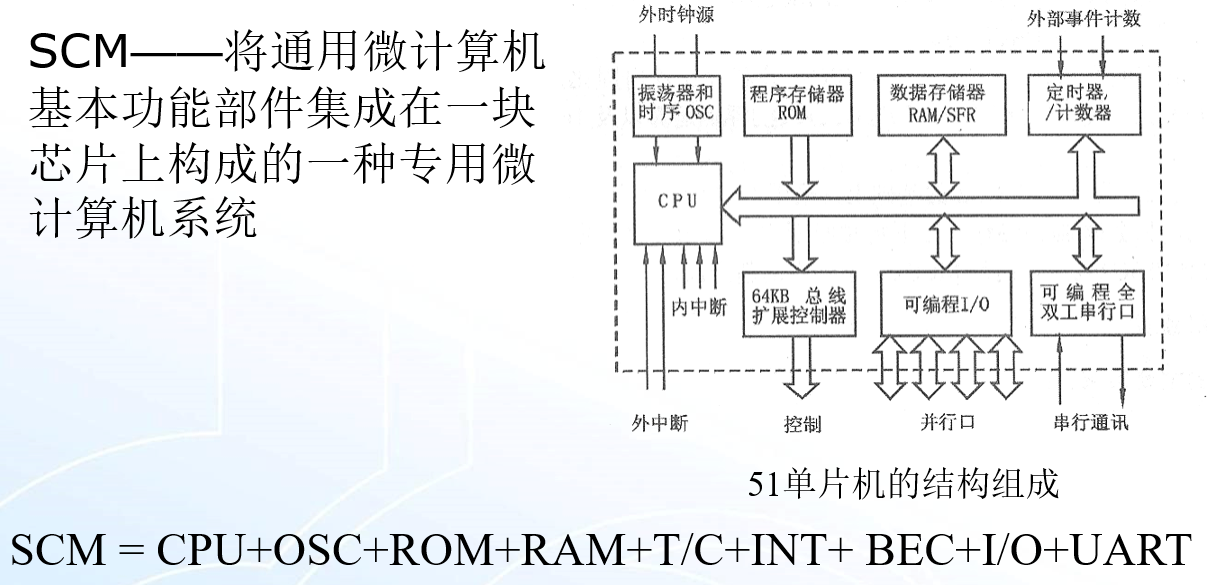

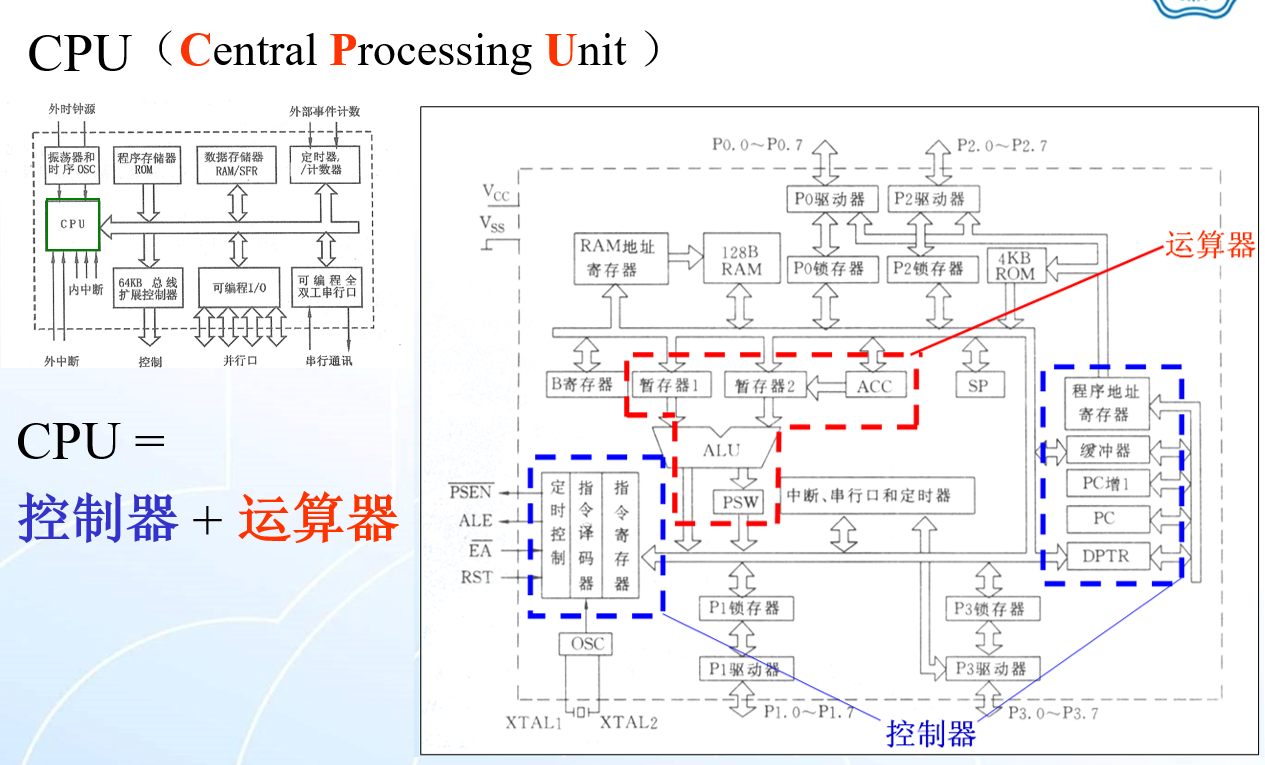

2.1.1 MCS-51单片机的内部结构

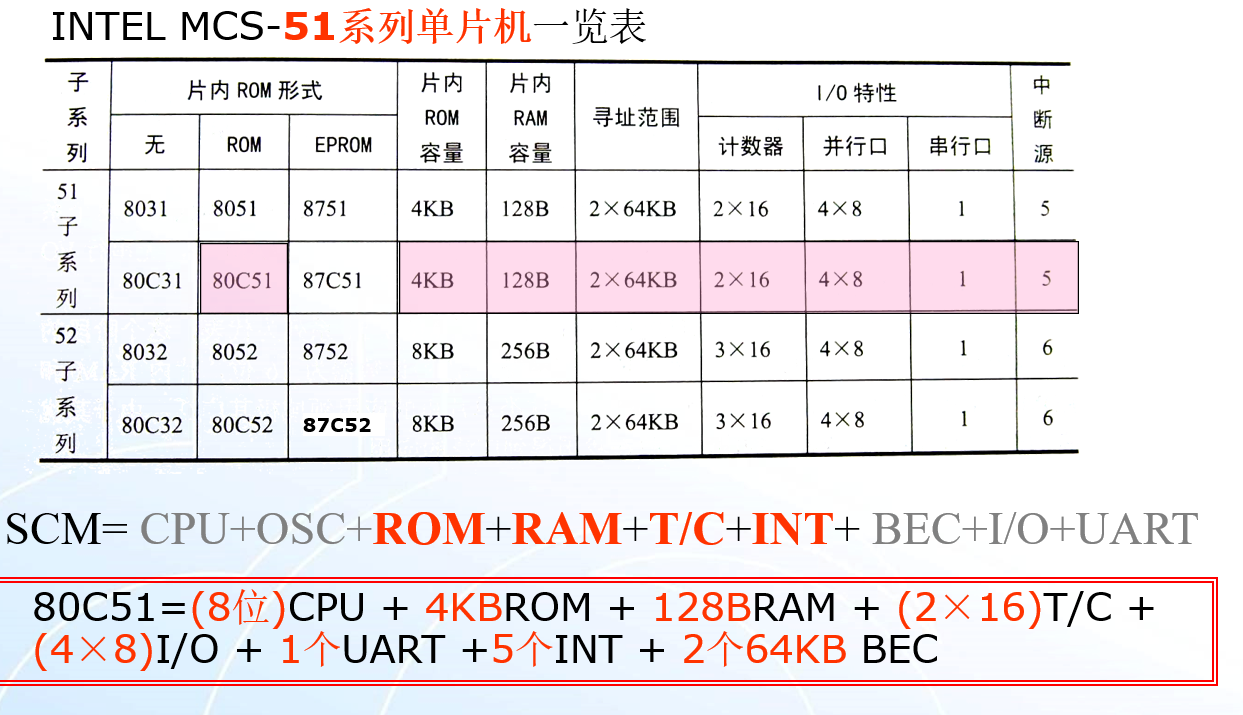

MCS 是 Micro Controller System 的缩写，中文意思是 “微控制器系统”。

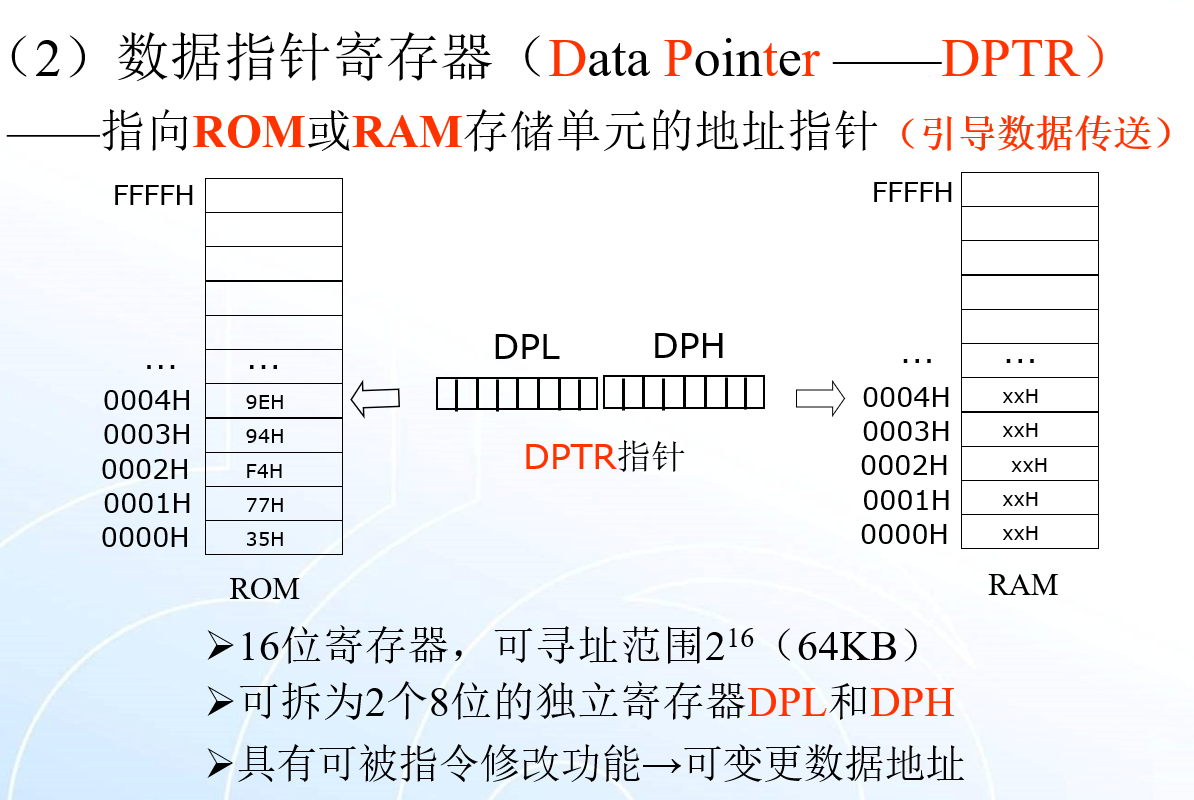

控制器

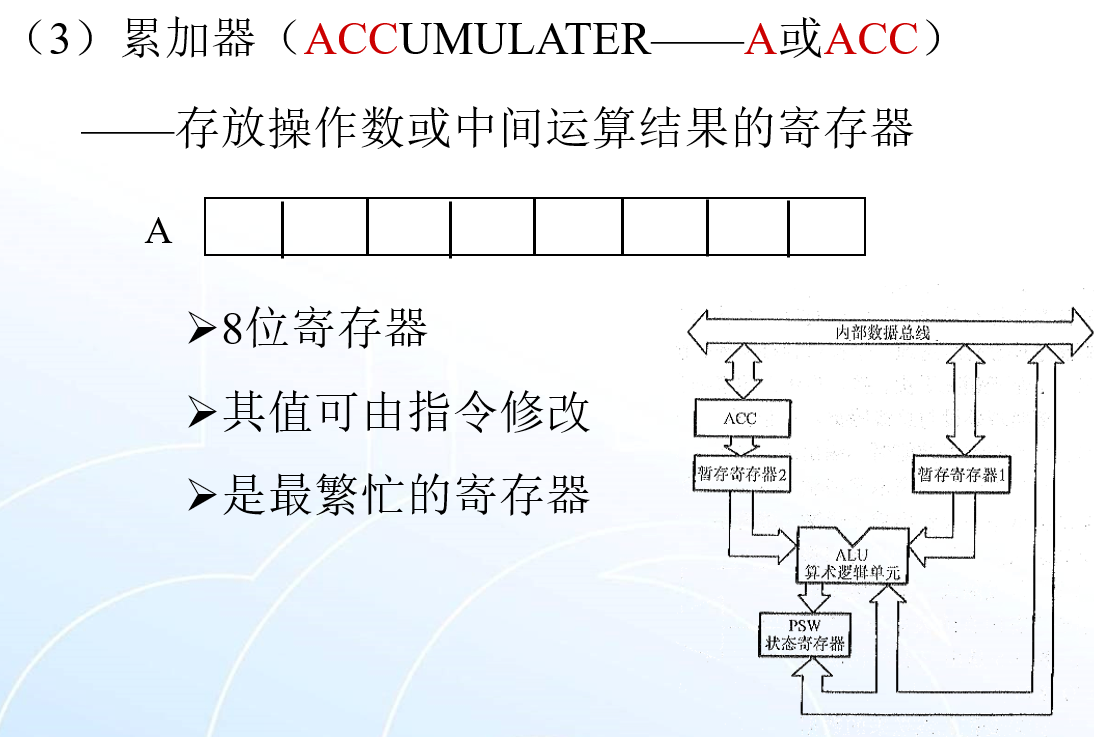

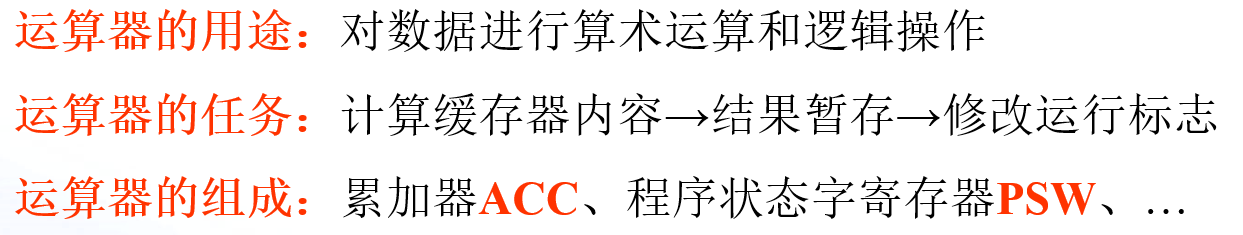

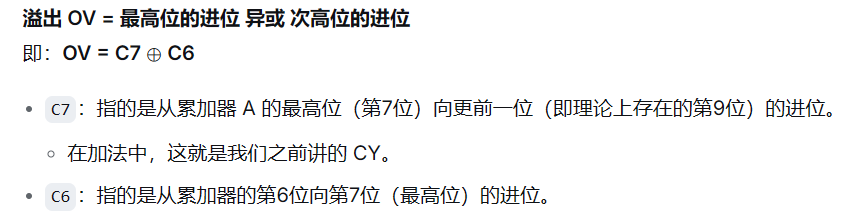

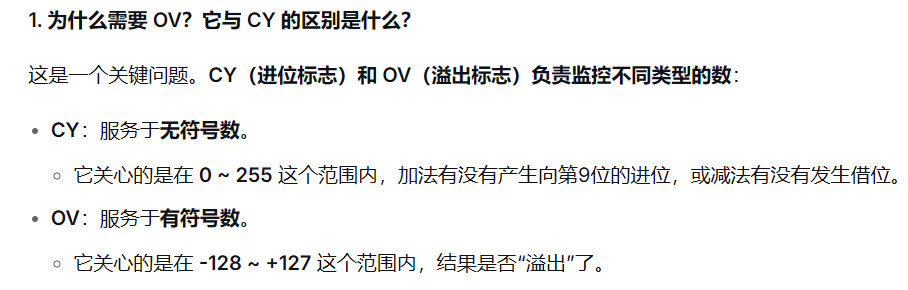

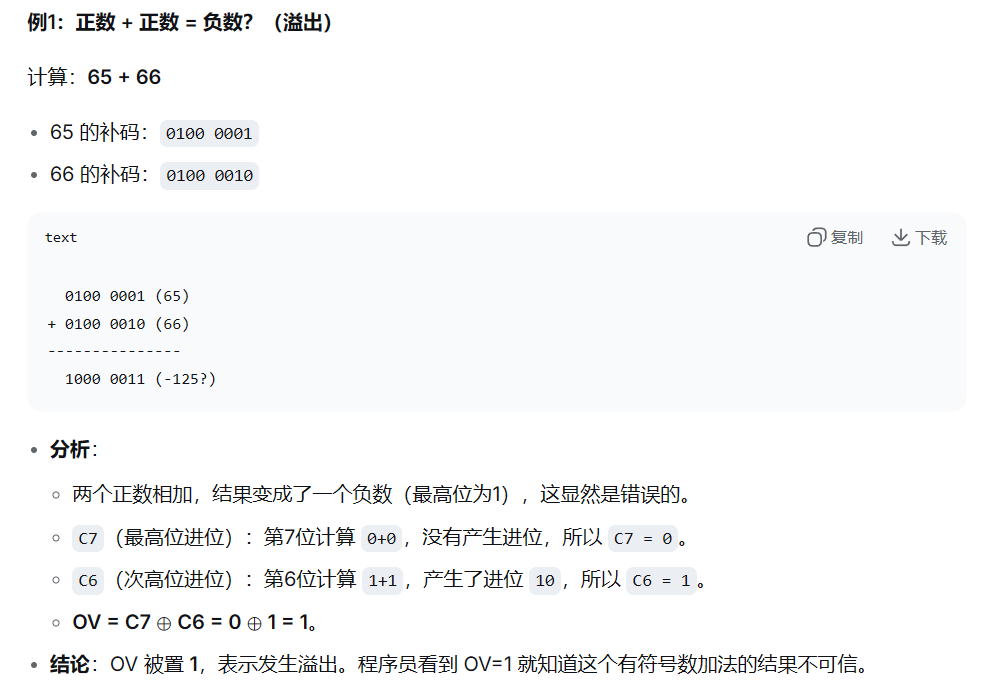

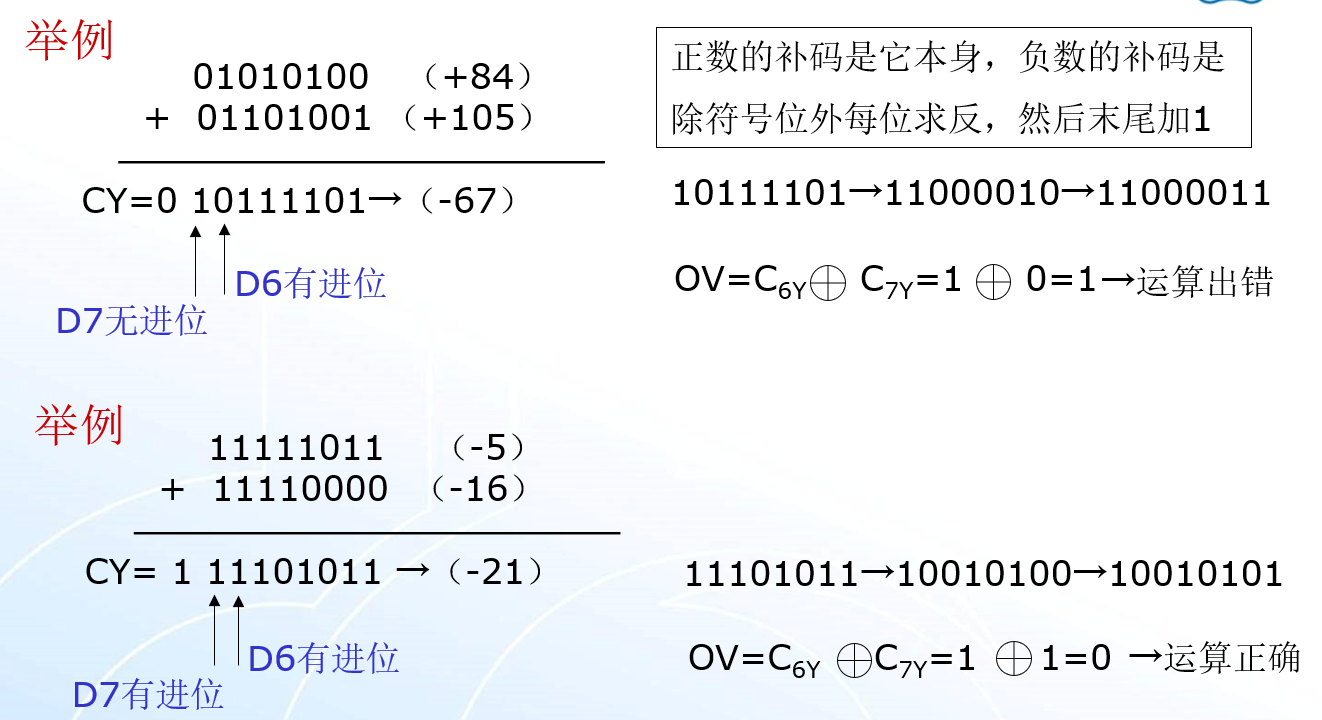

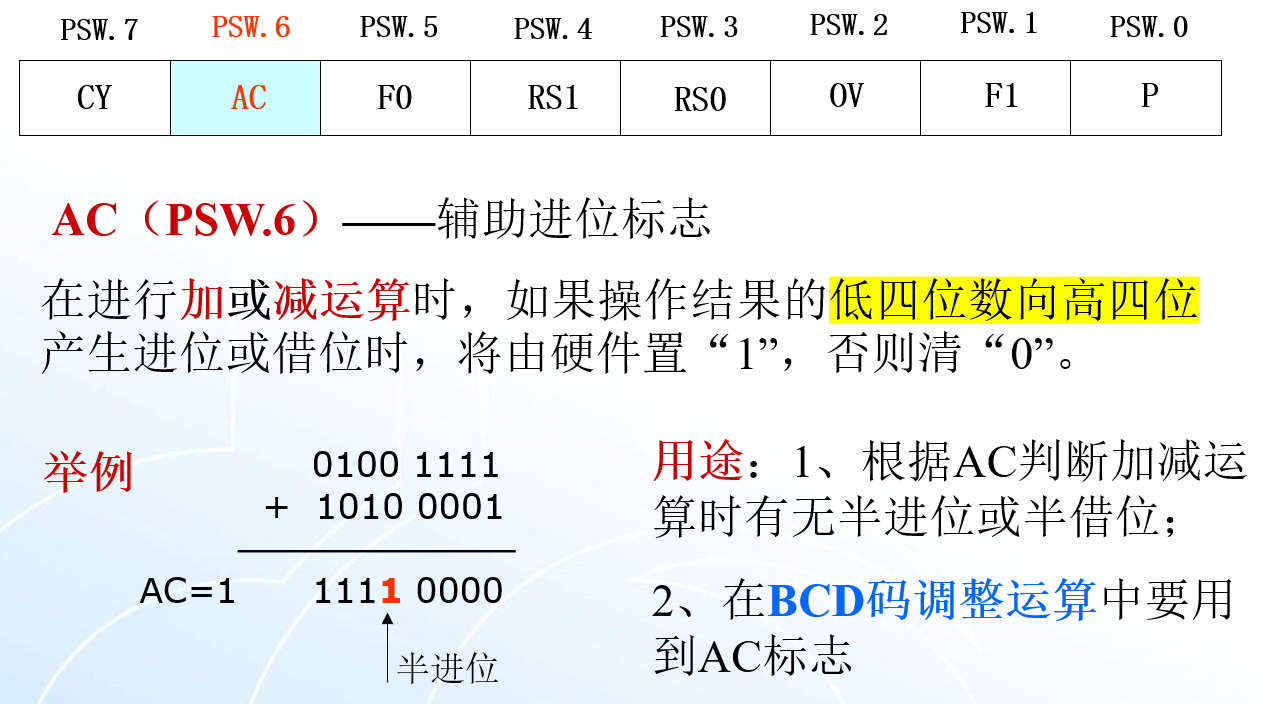

运算器

------------------------------------------------------------------------------------------------------------------------------

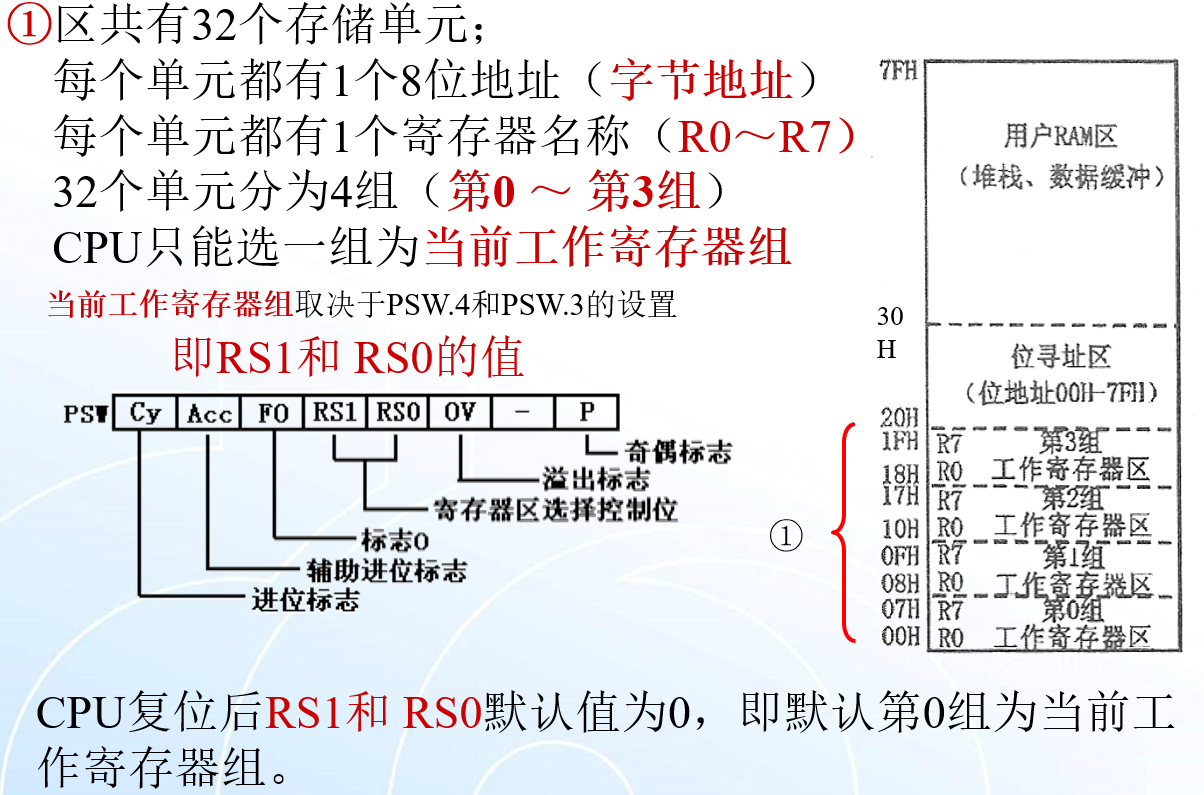

51 单片机片内 RAM 的低 32 字节（地址 00H~1FH）被划分为4 组独立的工作寄存器组，每组包含 8 个通用寄存器（R0~R7），具体地址分配如下：

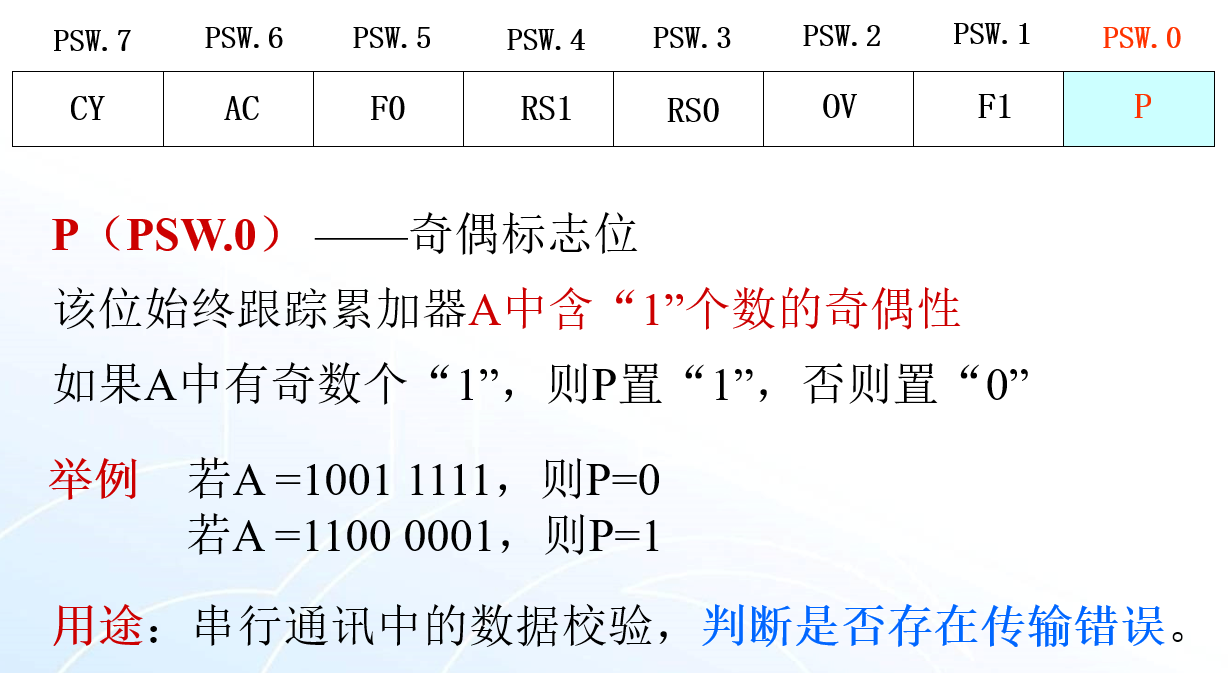

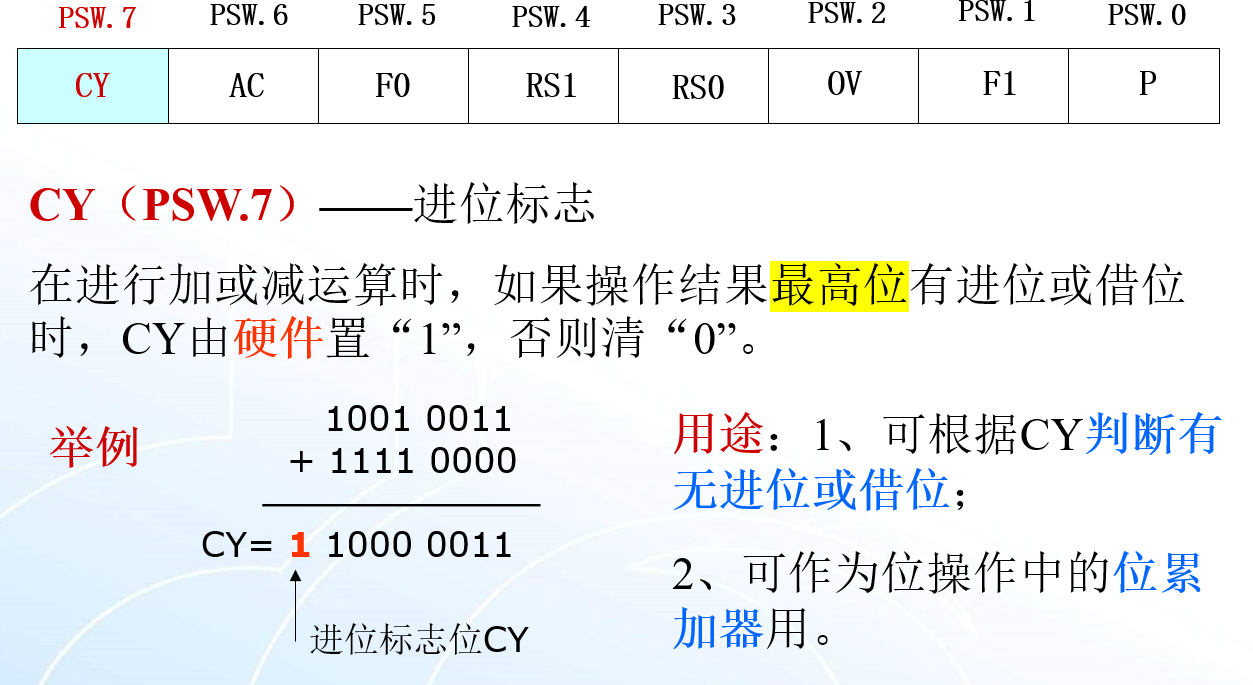

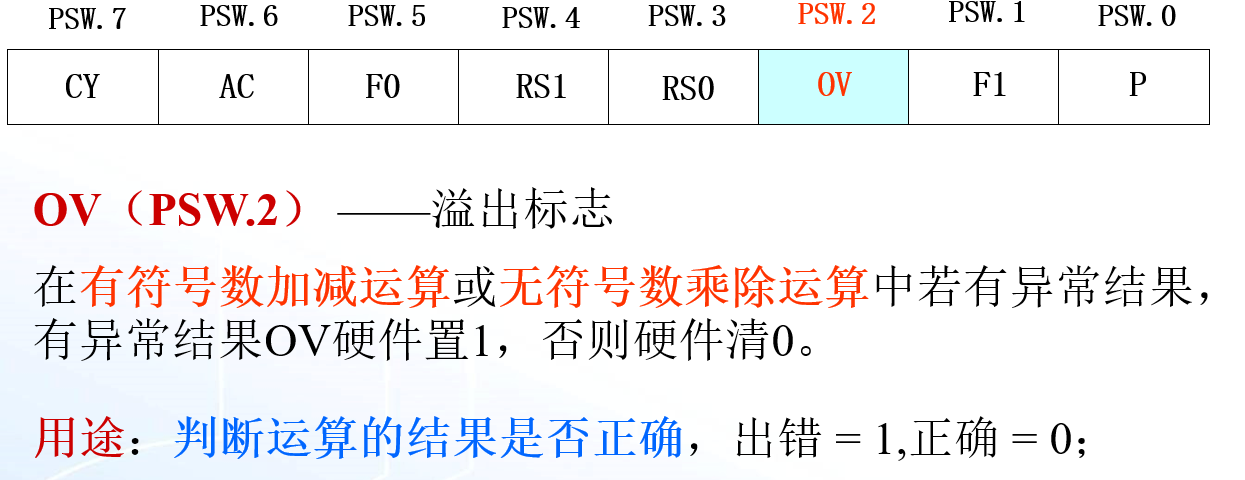

组别	RS1 (PSW.4)	RS0 (PSW.3)	对应R0~R7的物理地址
0组	0	0	00H ~ 07H
1组	0	1	08H ~ 0FH
2组	1	0	10H ~ 17H
3组	1	1	18H ~ 1FH

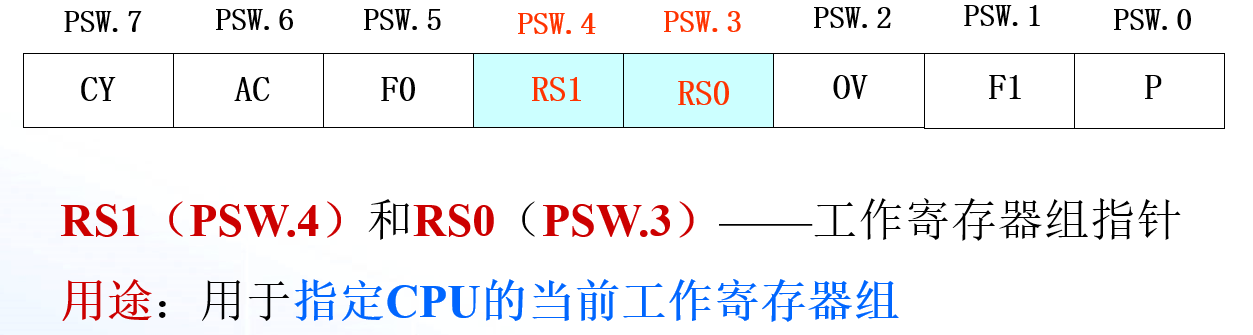

CPU 同一时间只能使用其中一组的 R0~R7，而 RS1 和 RS0 的作用就是 “指定当前使用哪一组”。

• 主程序 使用第0组寄存器（RS1=0， RS0=0）。

• 当中断发生时，在进入中断服务程序前，先通过指令快速切换到第1组寄存器（例如，设置 RS1=0， RS0=1）。

• 这样，中断服务程序使用的R0~R7（物理地址08H~0FH）和主程序使用的R0~R7（物理地址00H~07H）是完全独立的两块内存，互不干扰。

• 中断处理完毕后，在返回主程序前，再切换回第0组寄存器。主程序的数据完好无损。

这种方式比把8个寄存器的值一个一个压入栈（保护现场）再弹出（恢复现场）要快得多，极大地提高了中断响应速度和代码效率。

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------

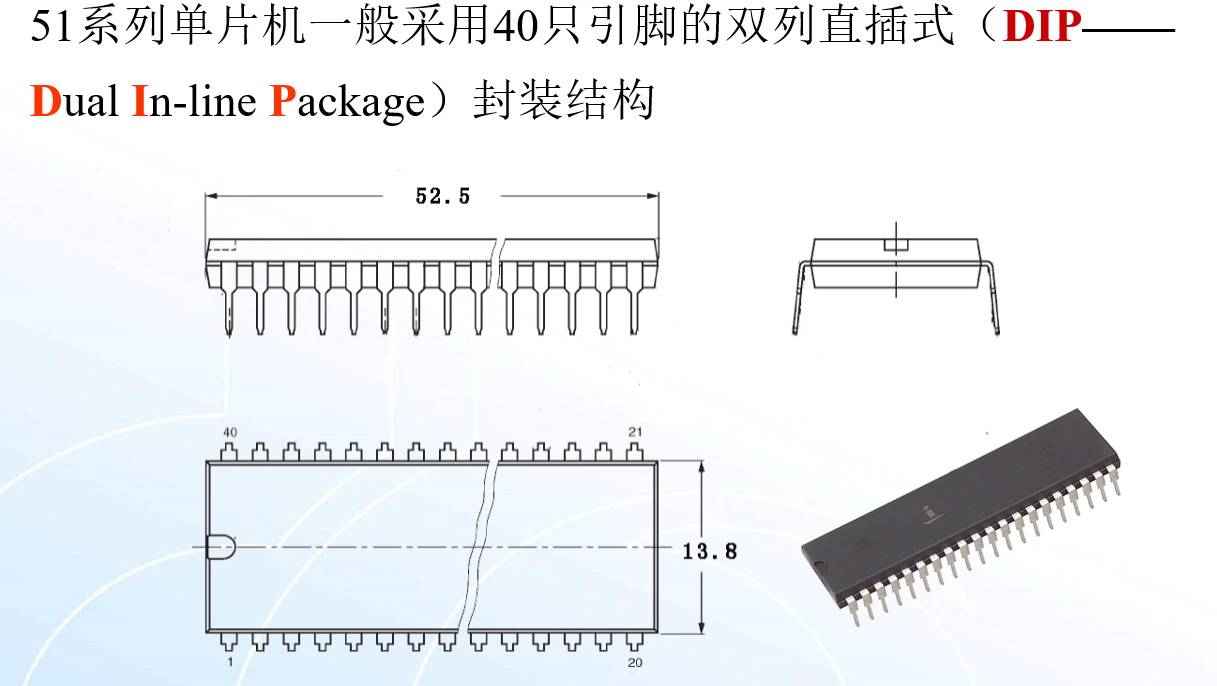

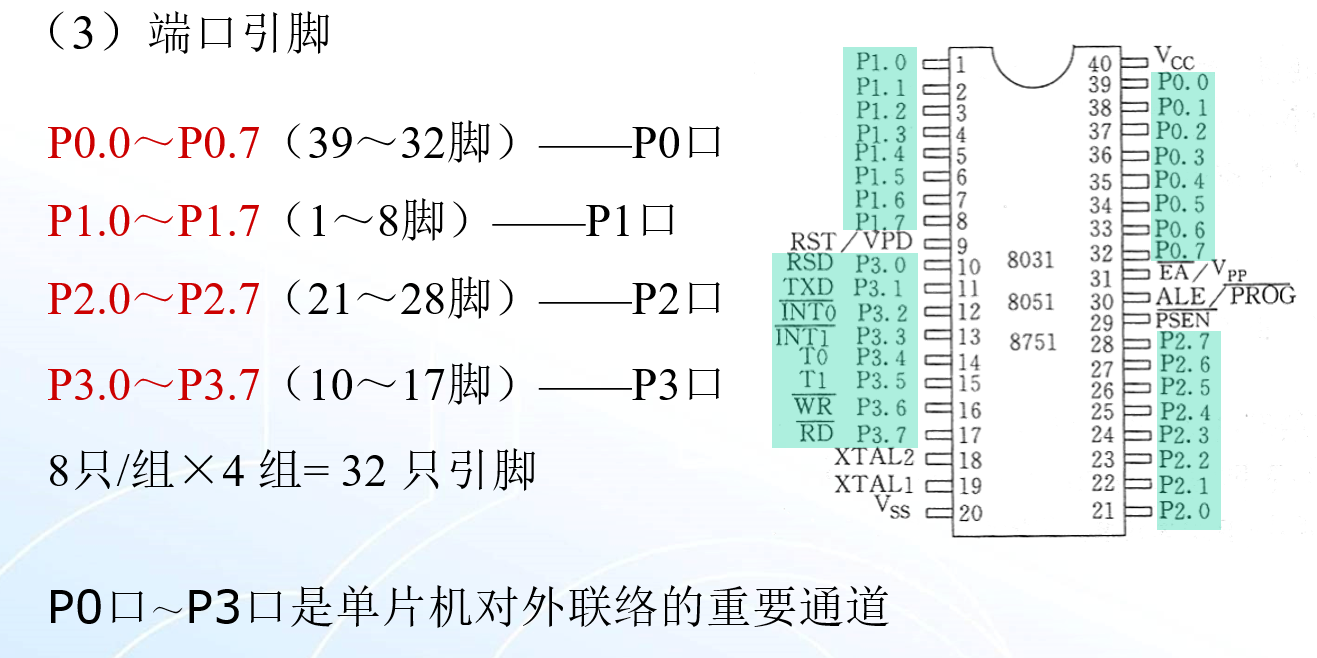

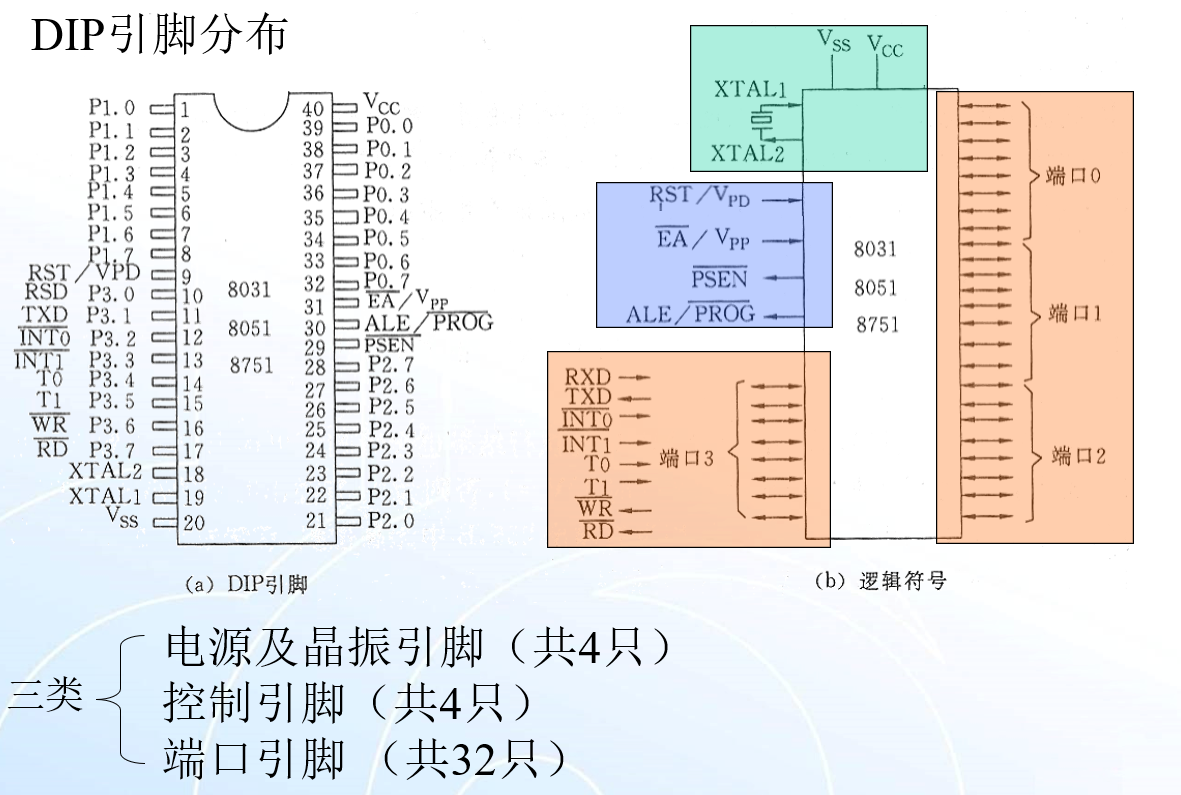

      2. 1.2 MCS-51引脚及功能

------------------------------------------------------------------------------------------------------------------------------

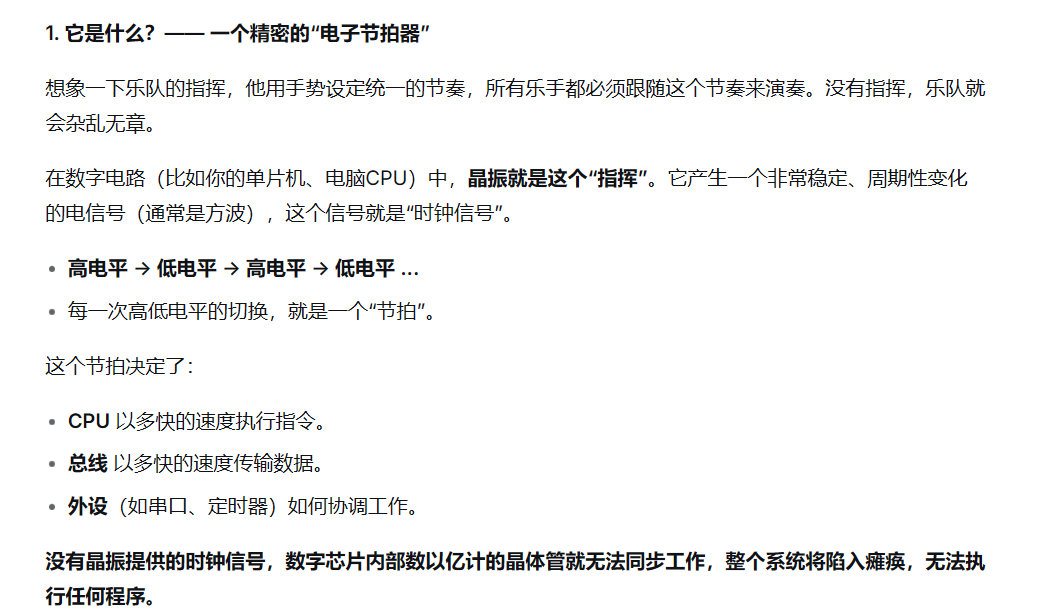

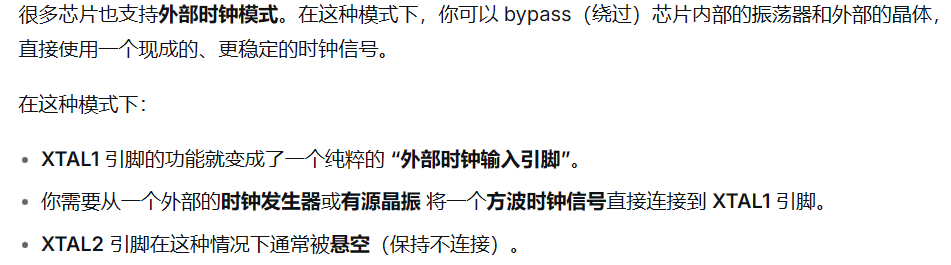

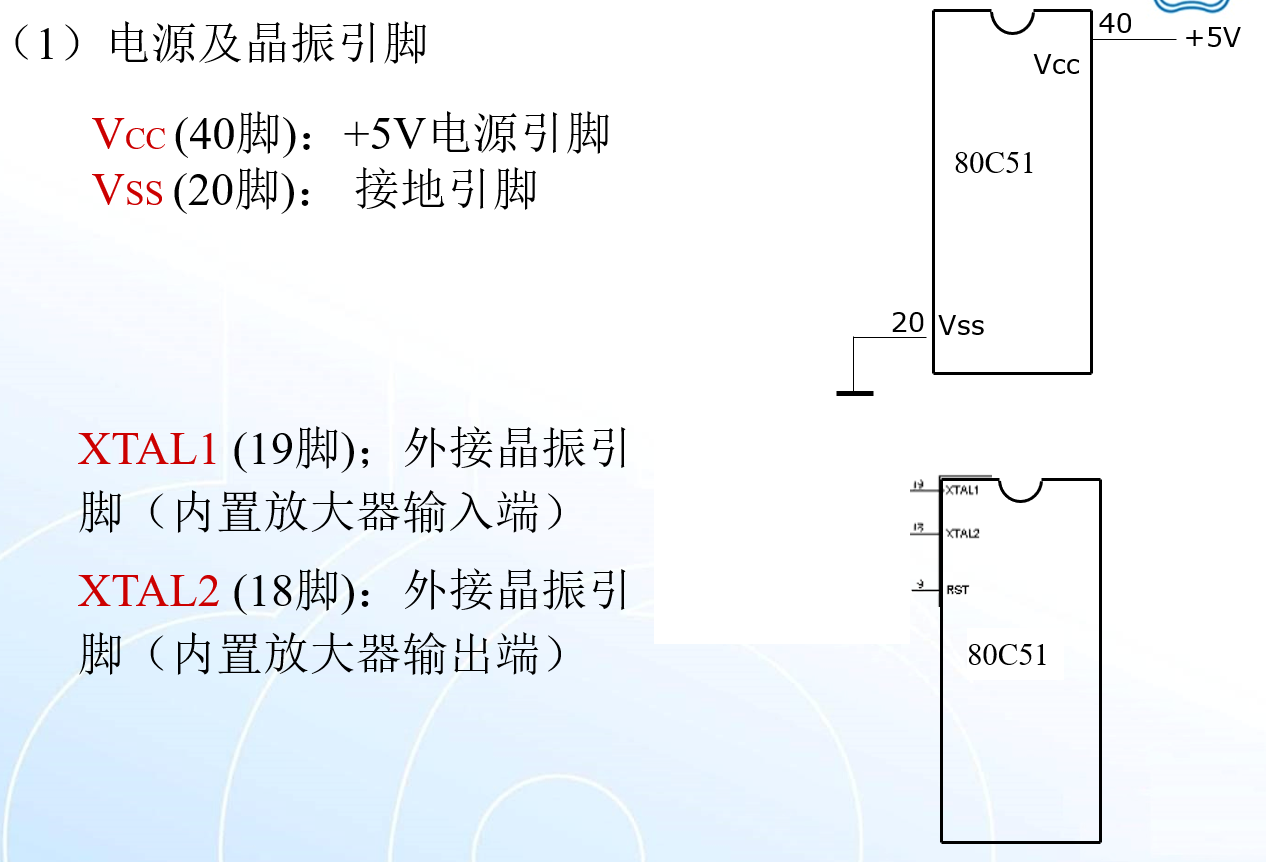

“晶振” 是晶体振荡器的简称,它产生一个非常稳定、周期性变化的电信号（通常是方波），这个信号就是“时钟信号”。

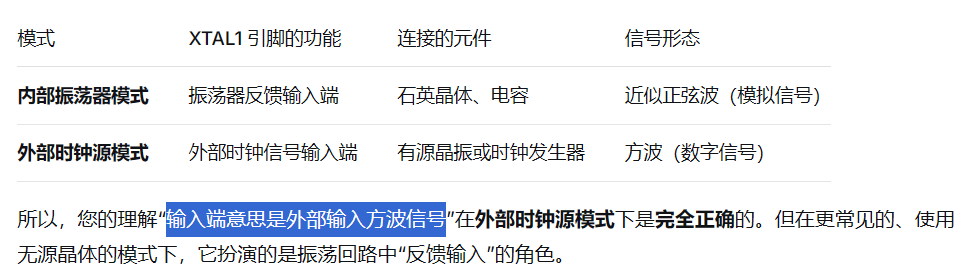

XTAL1：振荡器电路的输入端。  XTAL2：振荡器电路的输出端。

------------------------------------------------------------------------------------------------------------------------------

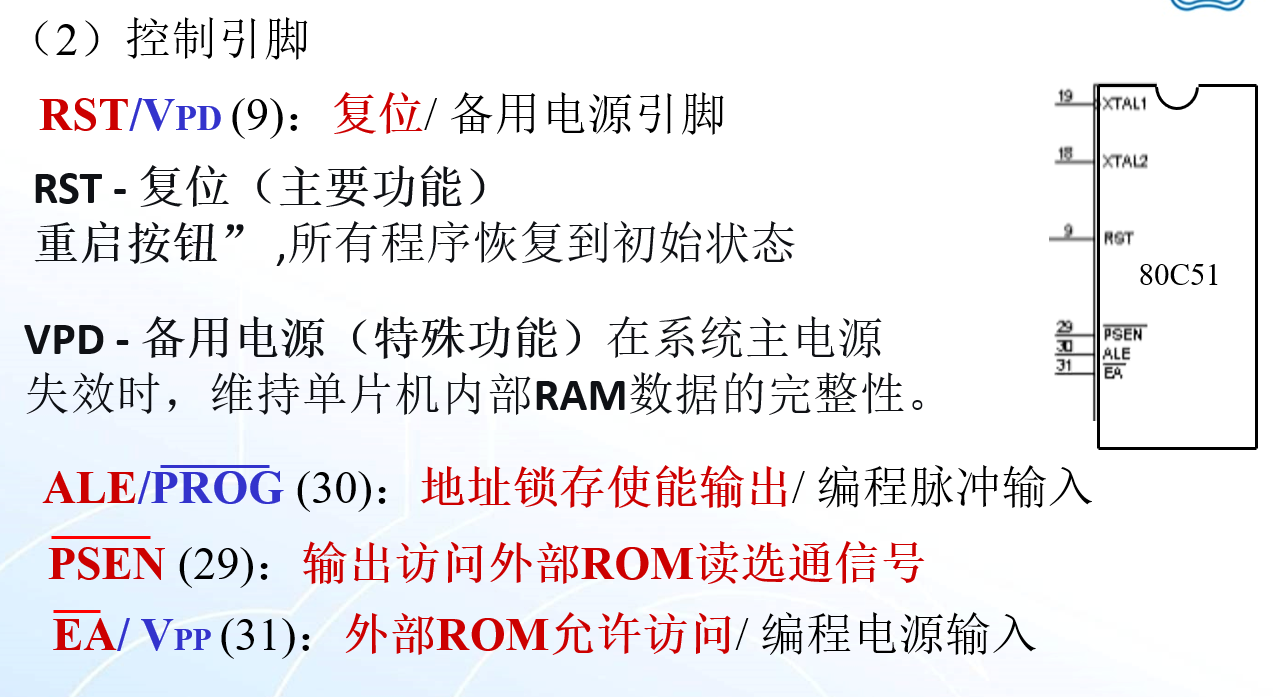

   注意上划线,是低电平0有效.以课件为准

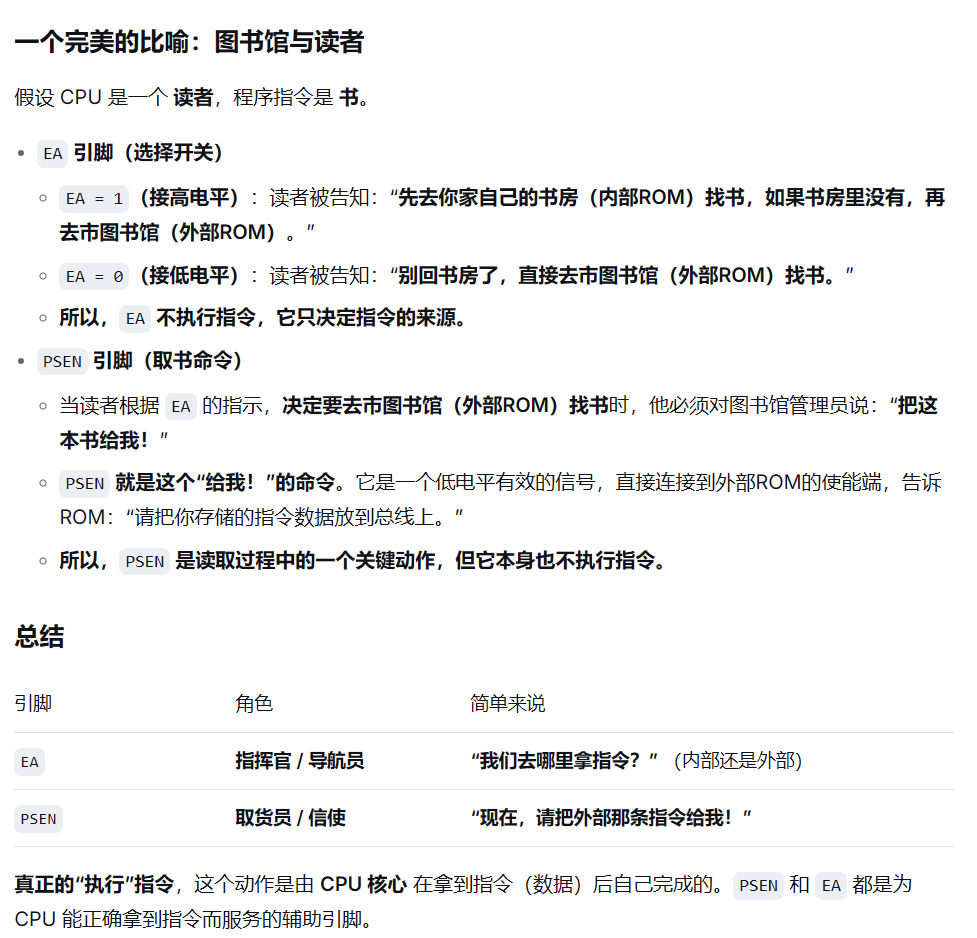

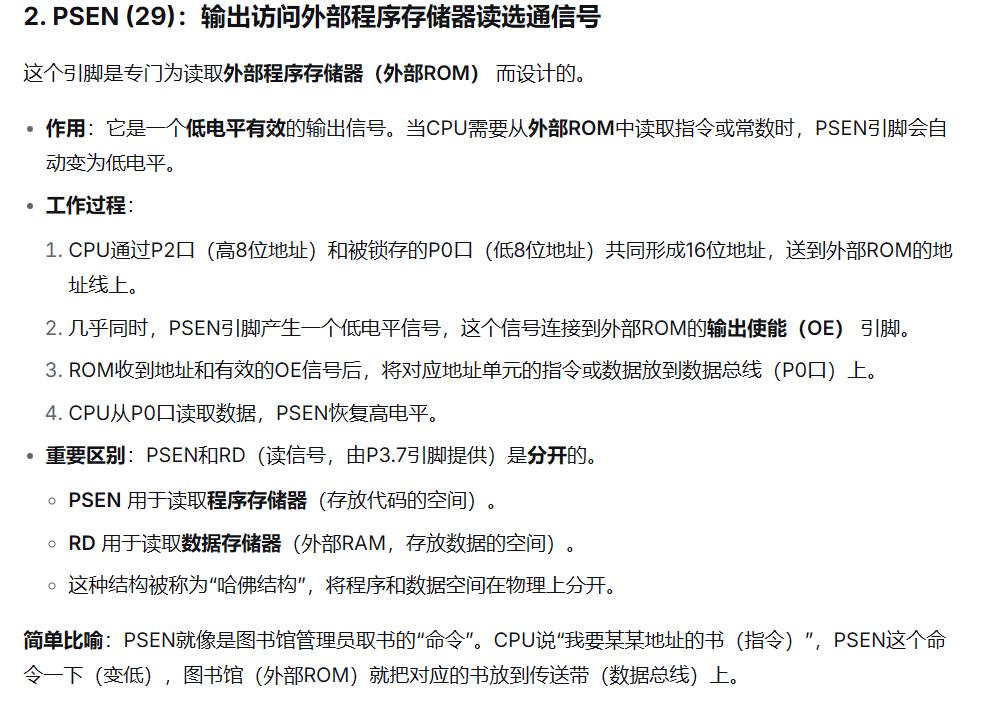

 简单来说   PSEN (29)读取外部储存器里的程序指令

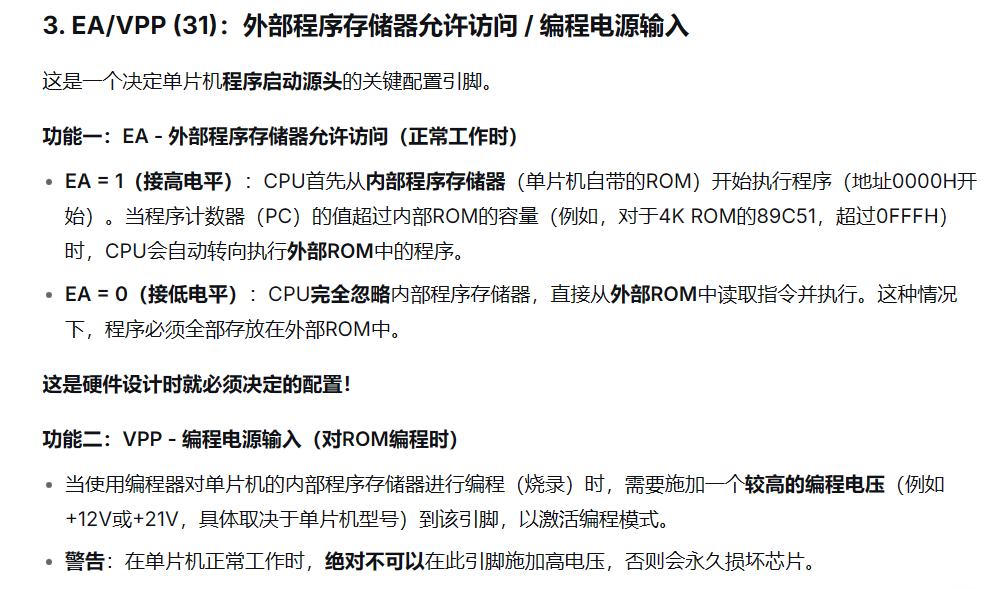

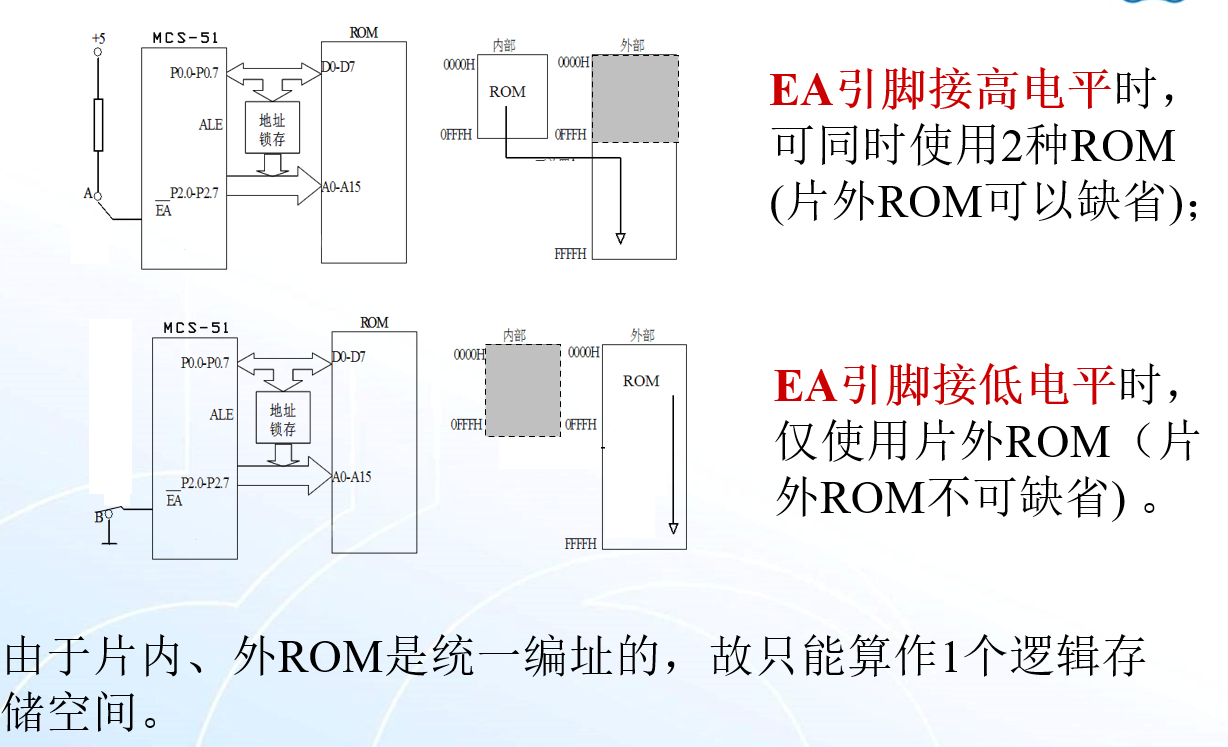

简单来说 EA 决定先读哪里的指令,0是决定去读外部

-----------------------------------------------------------------------------------------------------------------------------

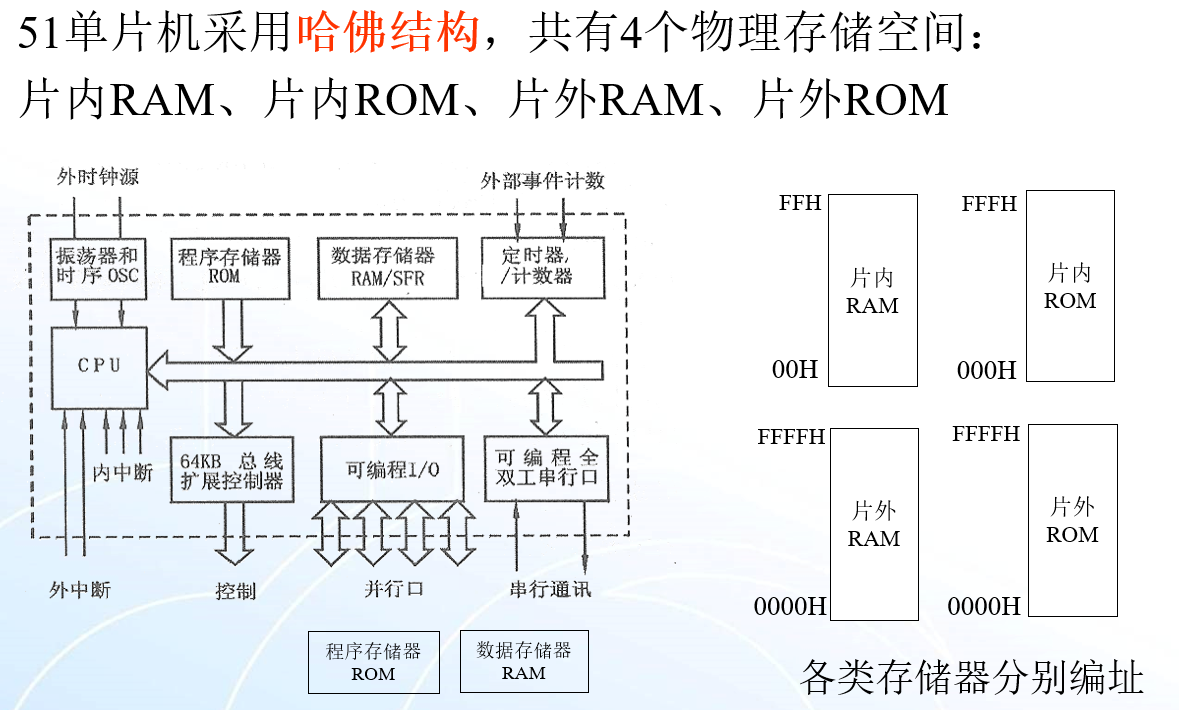

2.2 MCS-51的存储器结构

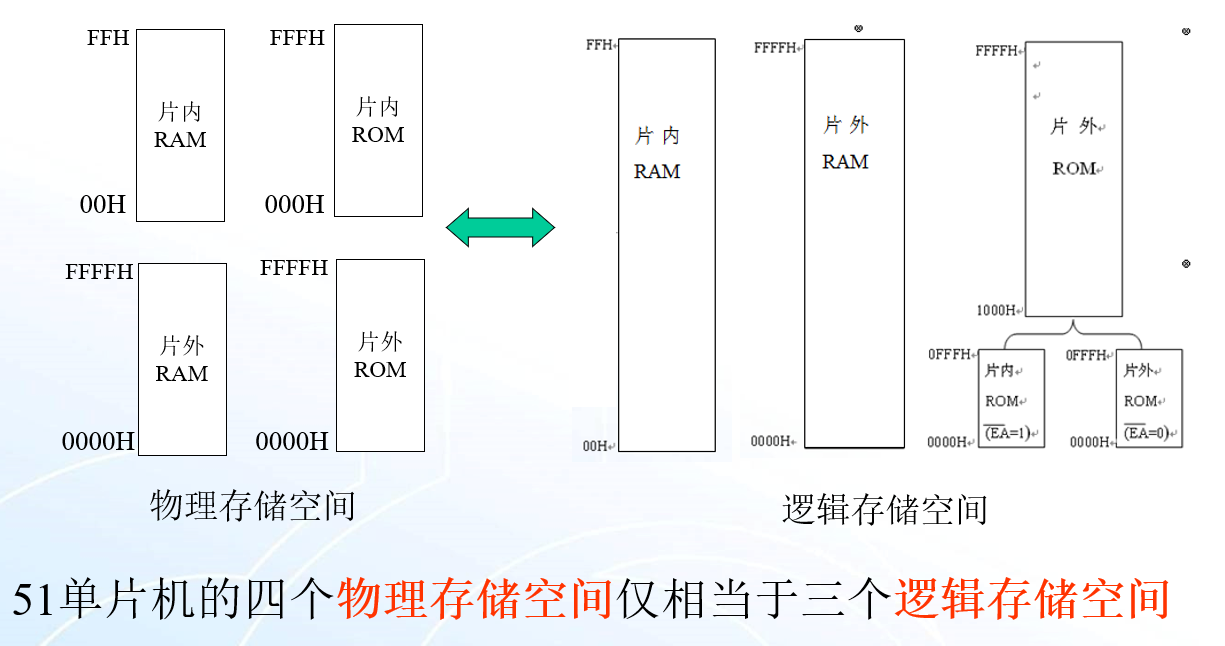

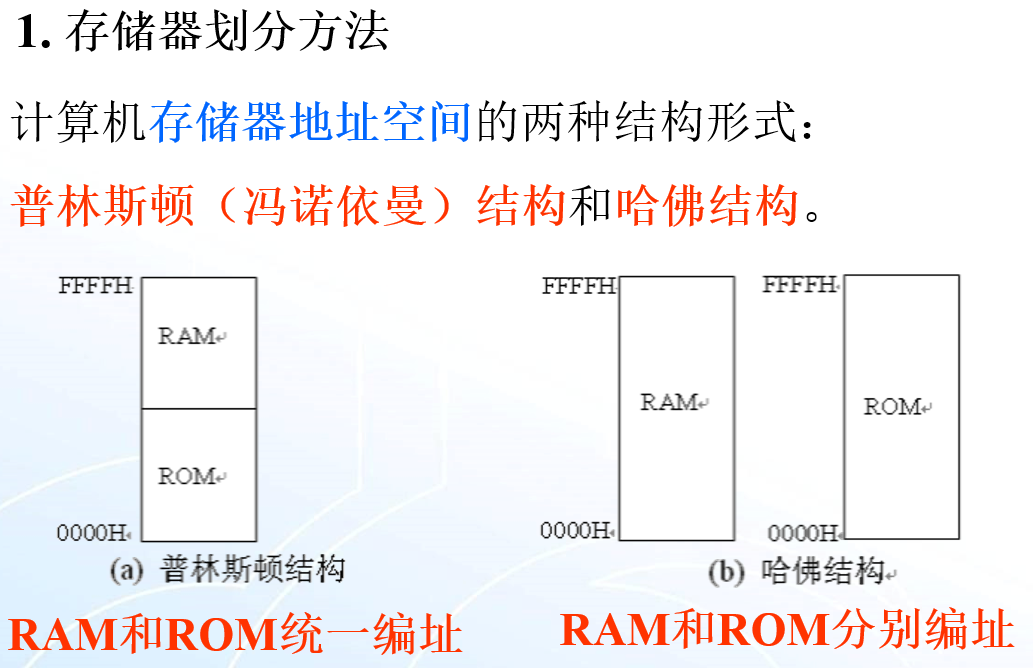

1. 存储器划分方法

• RAM：相当于电脑的内存，用于临时存储数据，掉电丢失。

• ROM：相当于电脑的硬盘，用于永久存储程序和不变量，掉电不丢失。

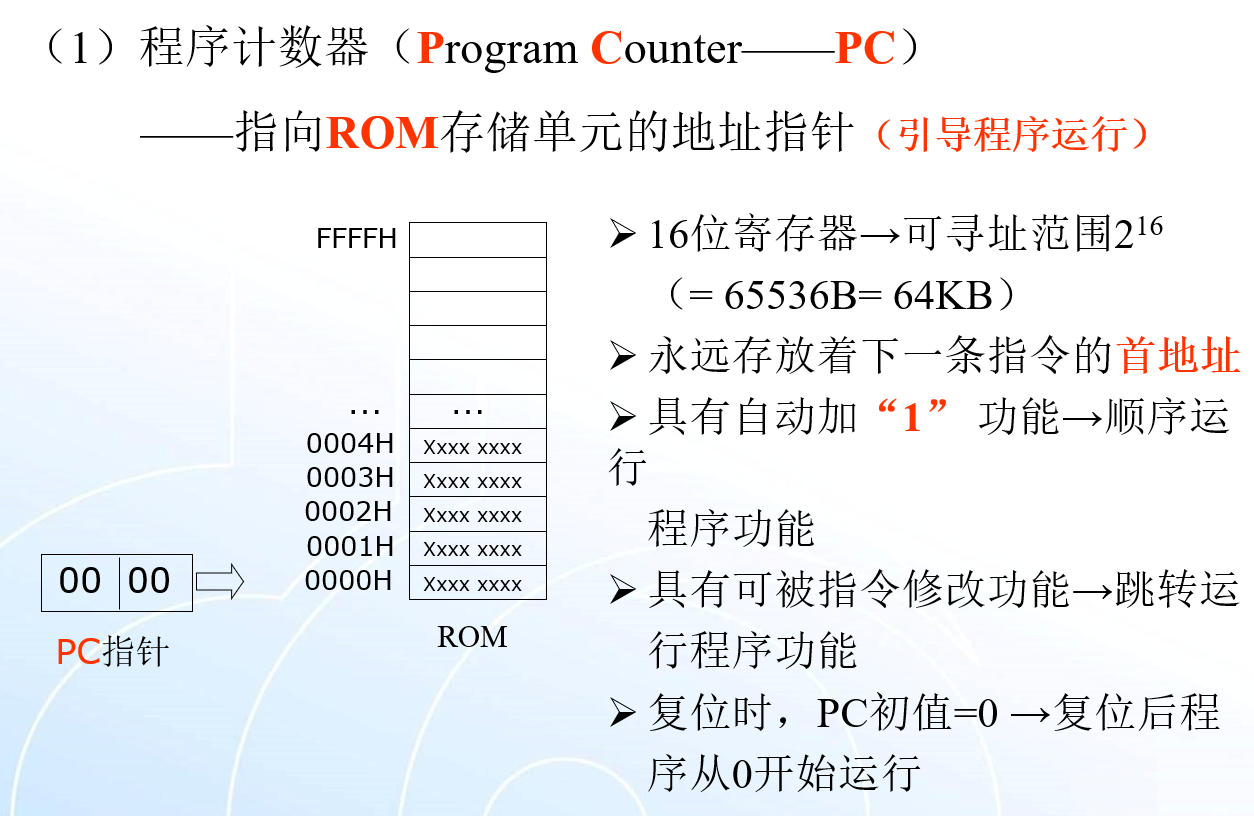

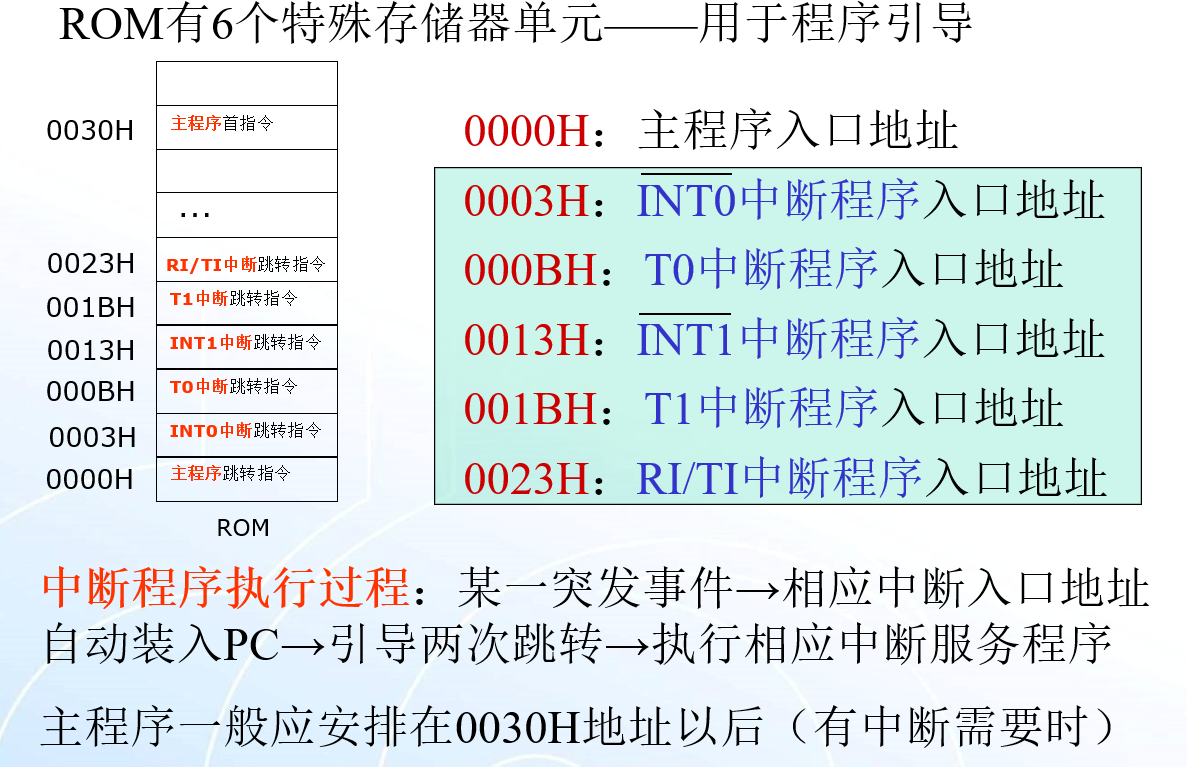

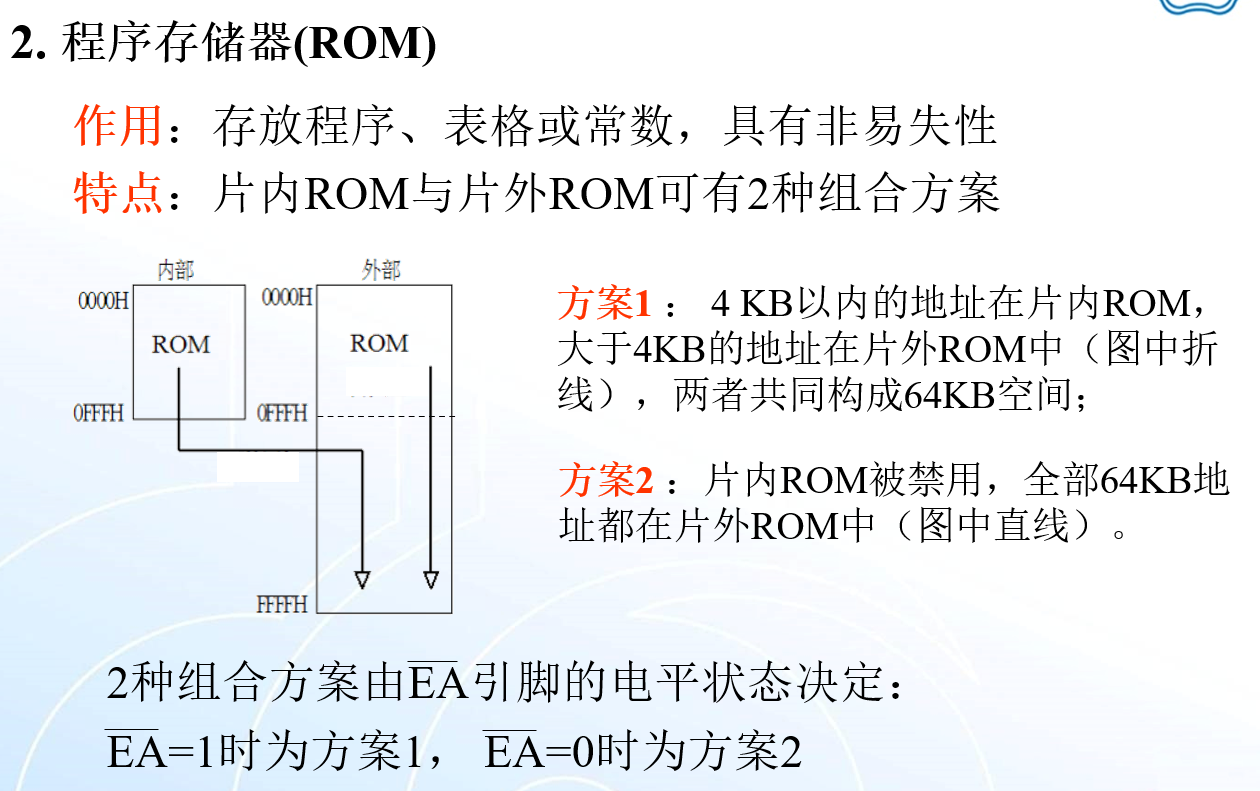

2. 程序存储器(ROM)

整个地址空间：0x0000 - 0xFFFF (64KB)
├── 片内ROM：0x0000 - 0x0FFF (4KB)
└── 片外ROM：0x1000 - 0xFFFF (60KB)

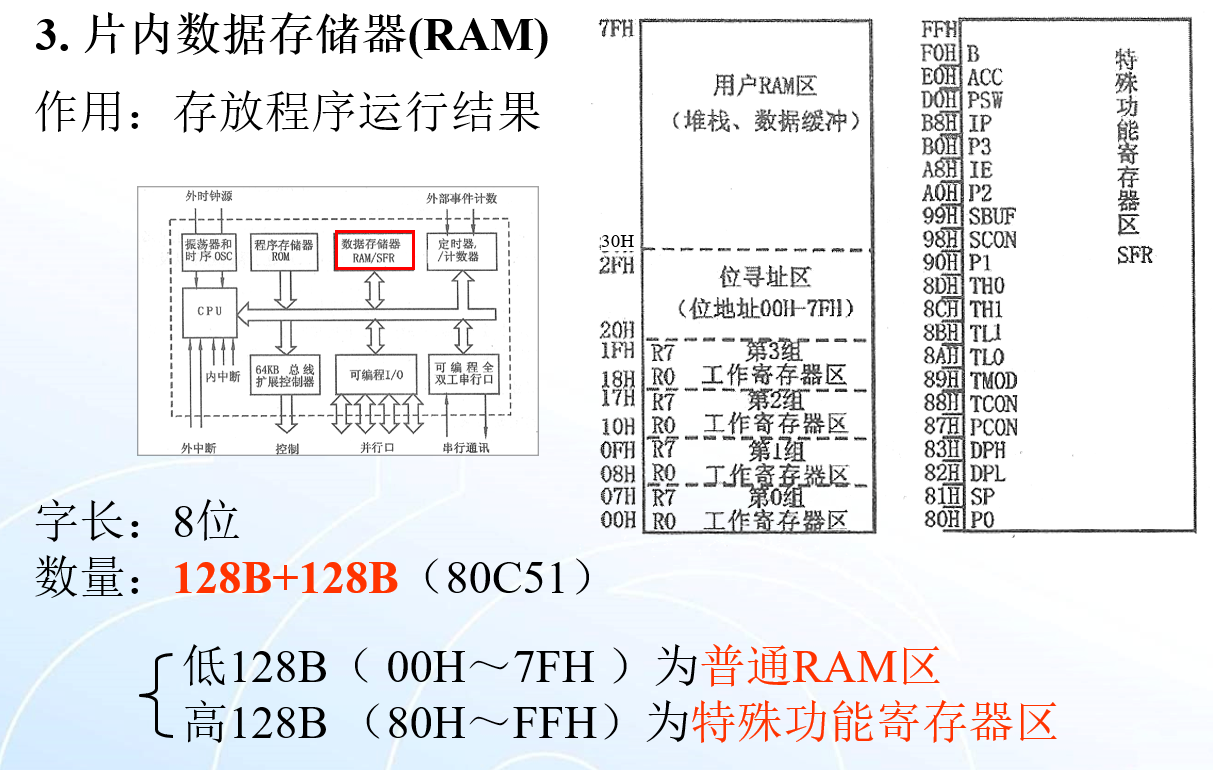

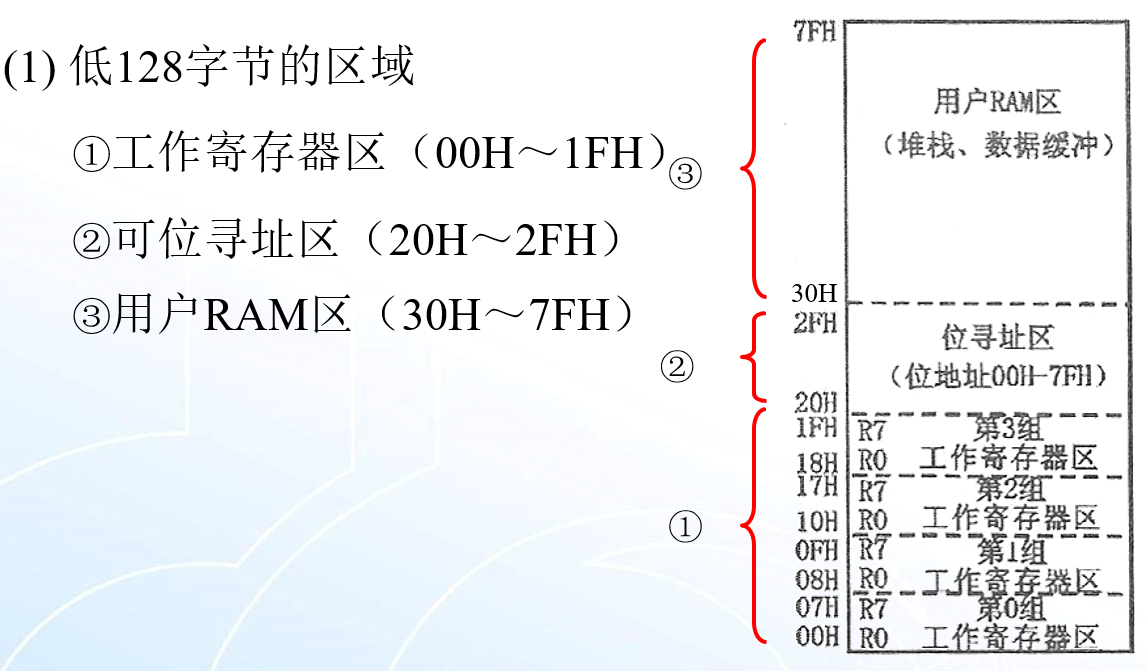

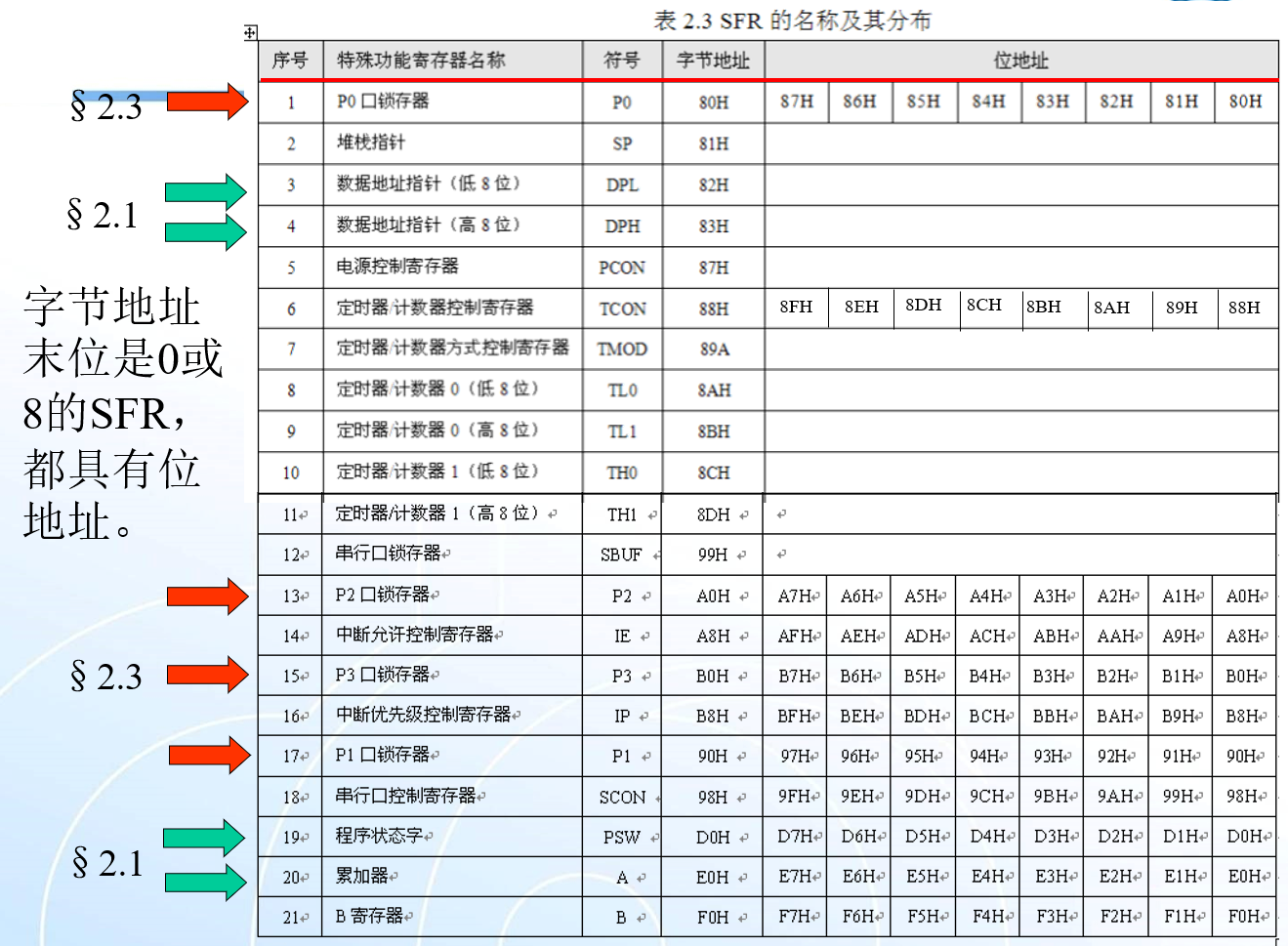

3. 片内数据存储器(RAM)

00H---1FH        0----31

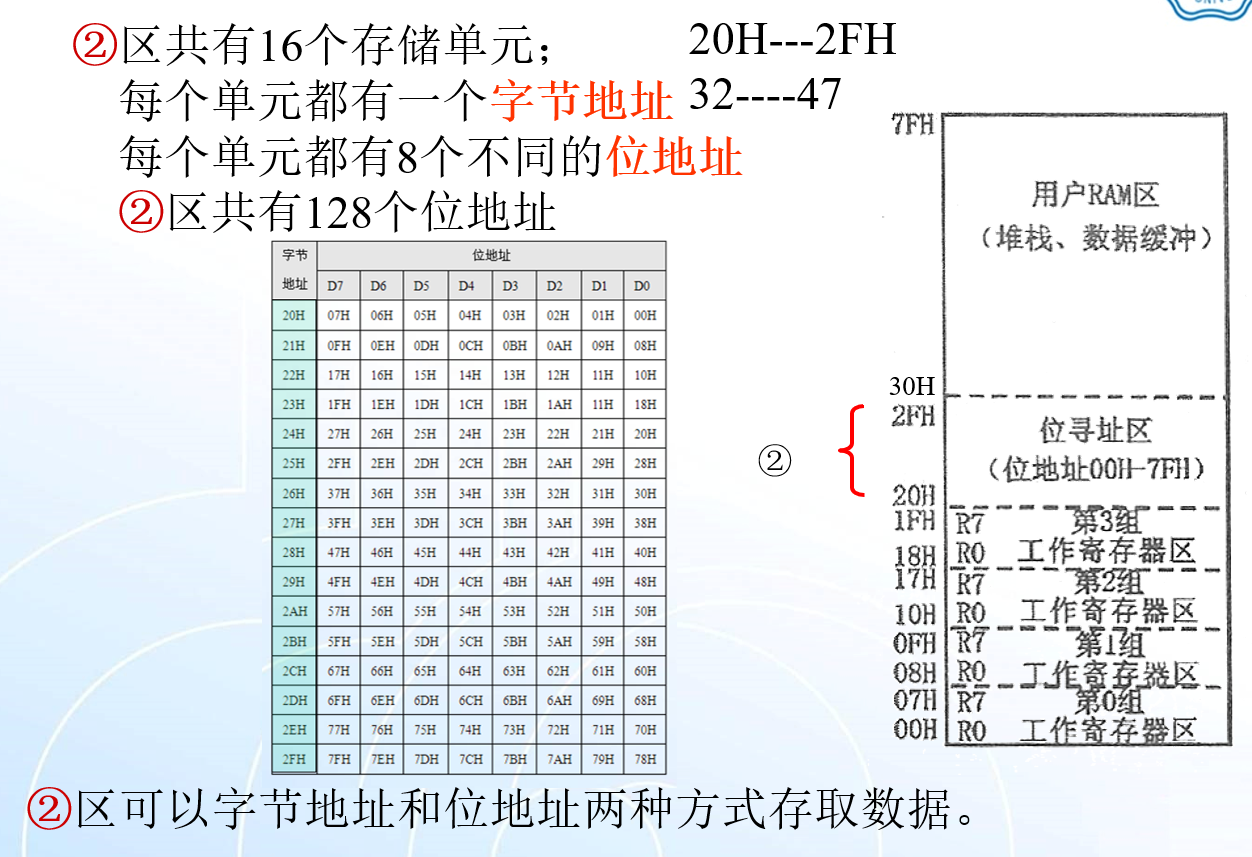

20H---2FH        32----47

• 字节地址：像一个门牌号，每个地址对应一个房间（一个字节）。（如101房、102房）。
  一次性地读取或写入整个8位的数据。

• 位地址：像一个房间里的床位号，每个地址对应一个房间里的一张床（一个位）。如101房的1号床、2号床...8号床）
  它允许CPU直接对某一个特定的位进行置1、清0、取反或判断

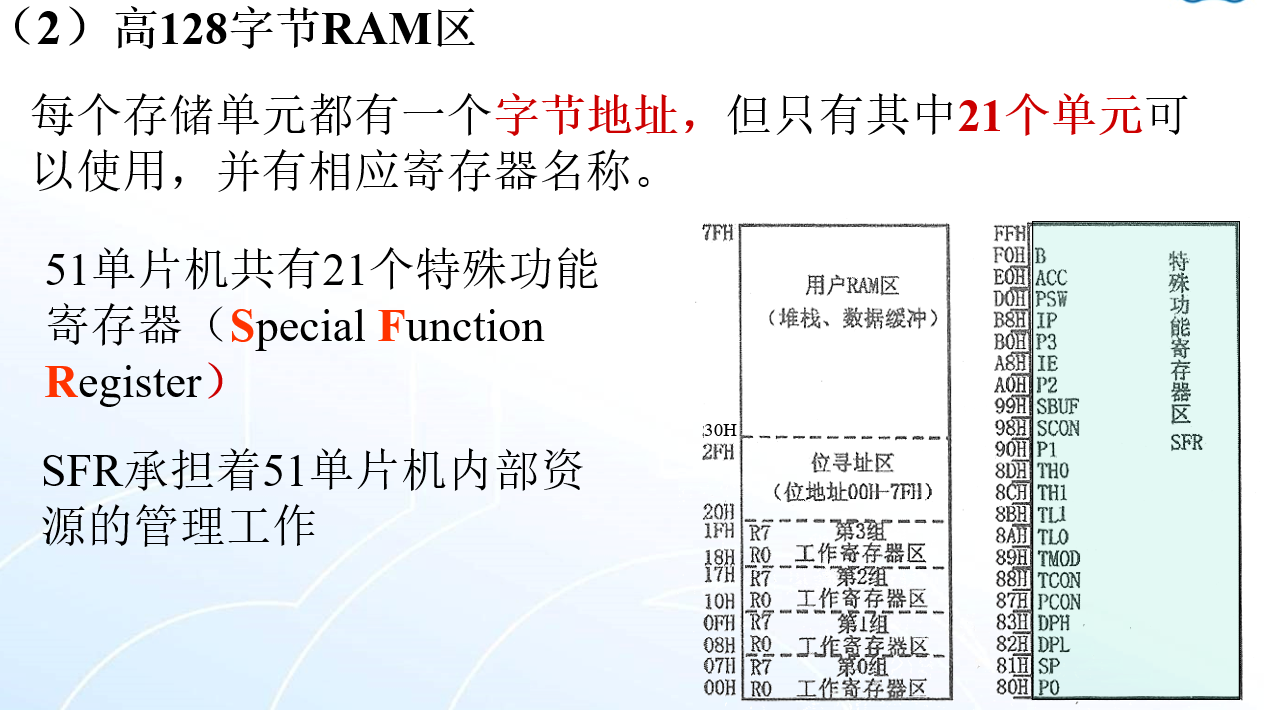

30H - 7FH       48-127

2.3单片机的复位、时钟与时序

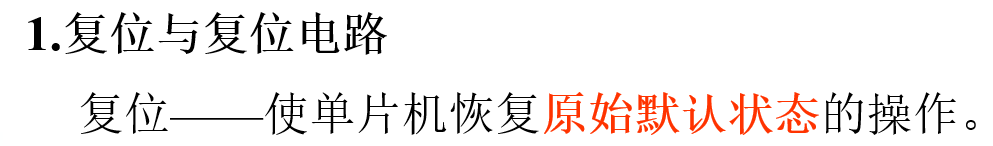

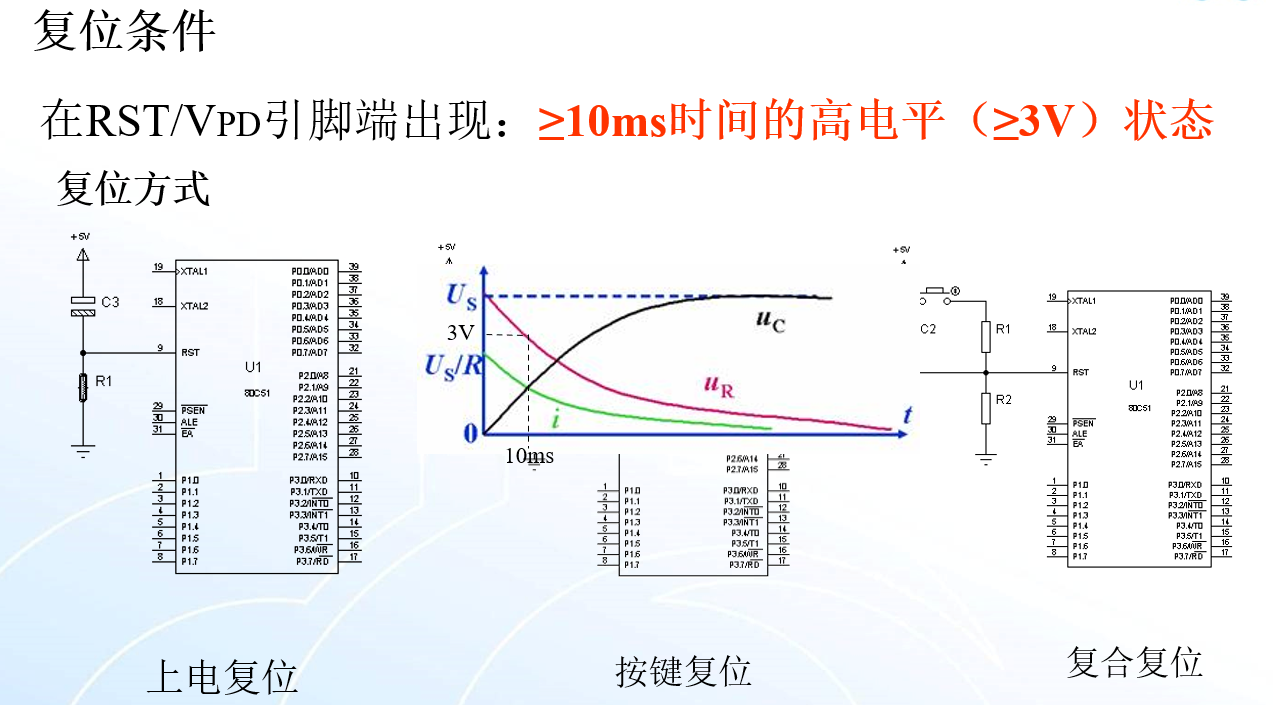

1.复位与复位电路

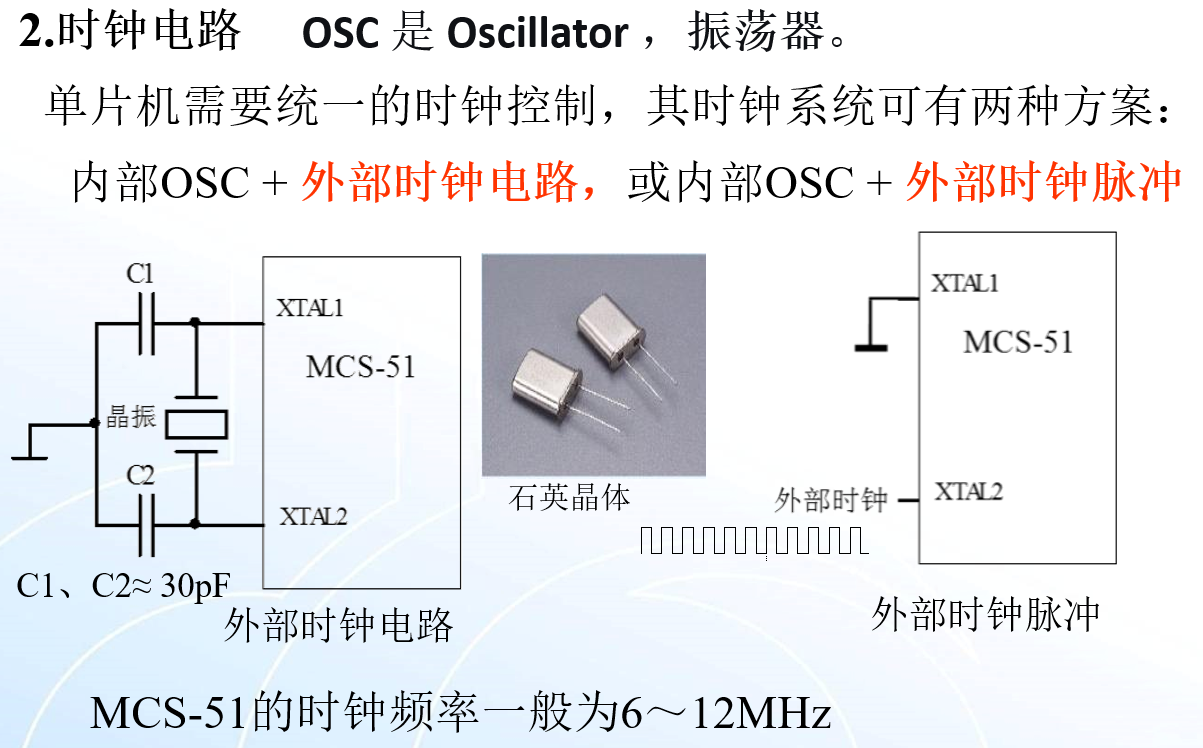

2.时钟电路

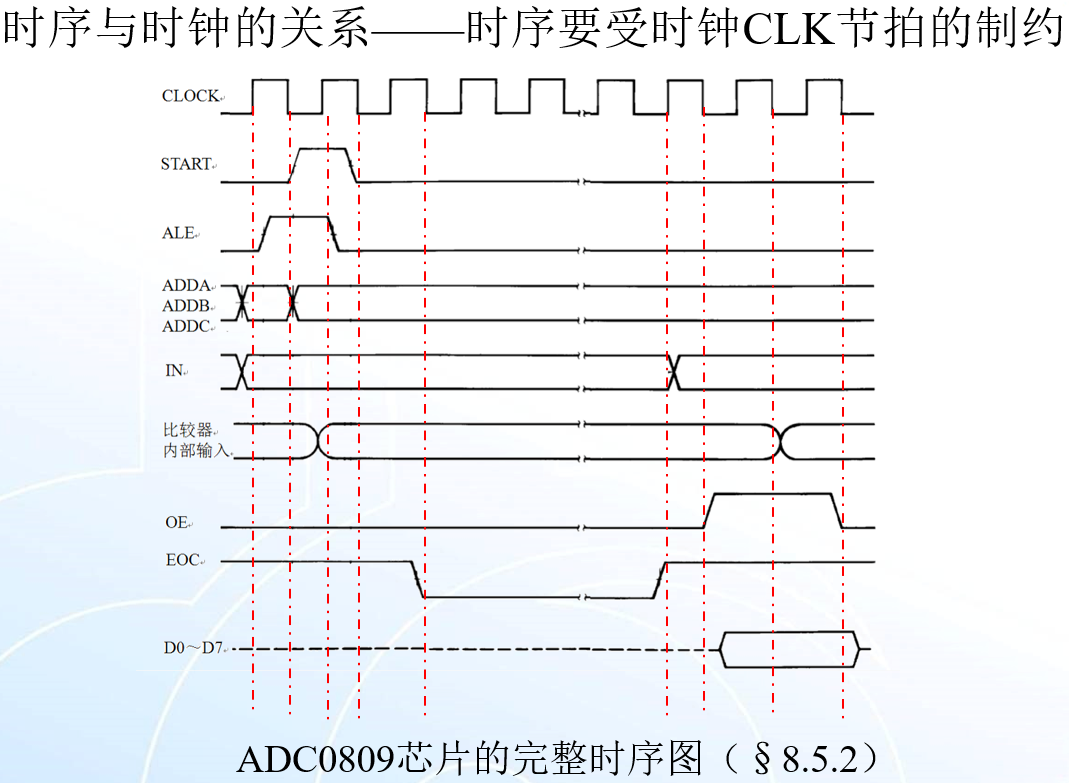

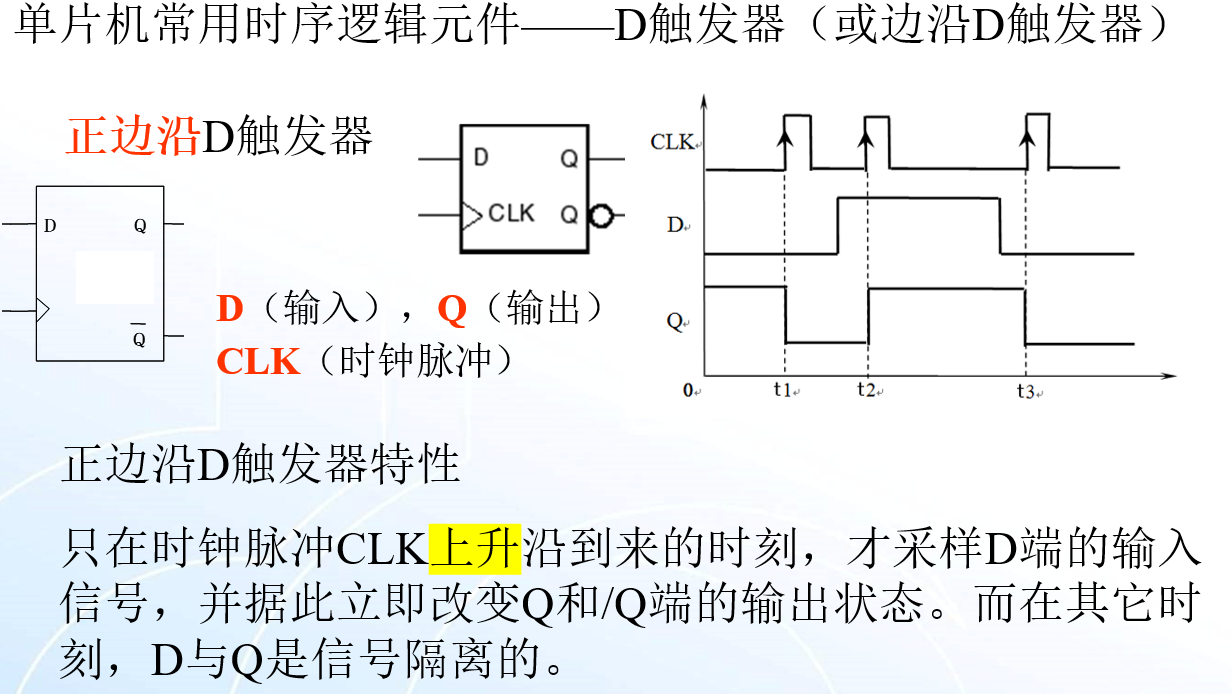

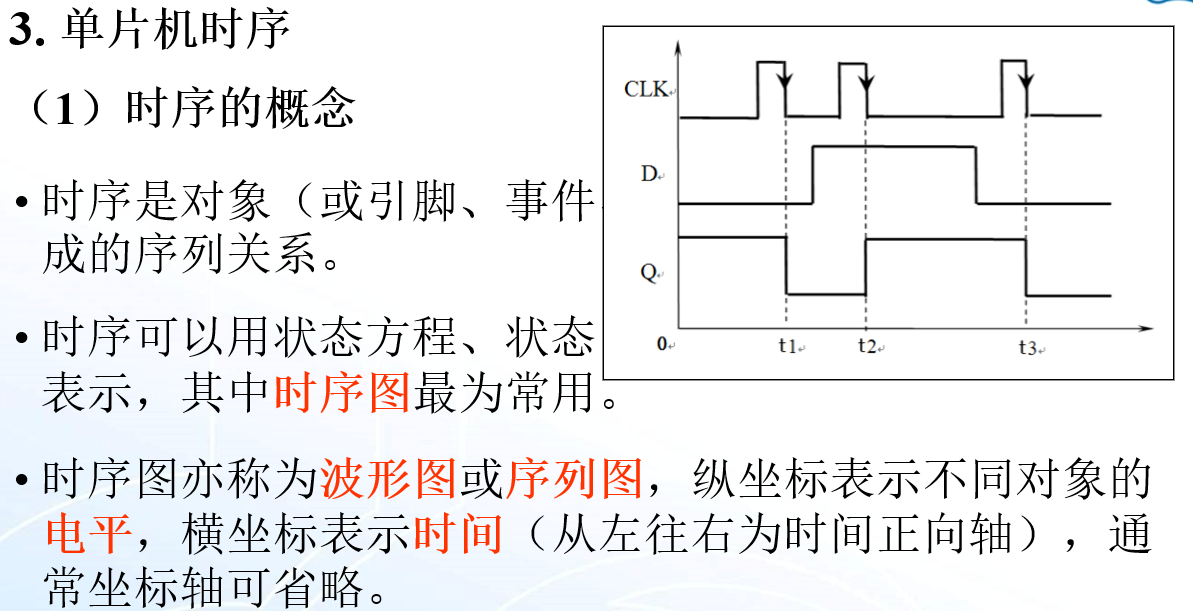

3. 单片机时序

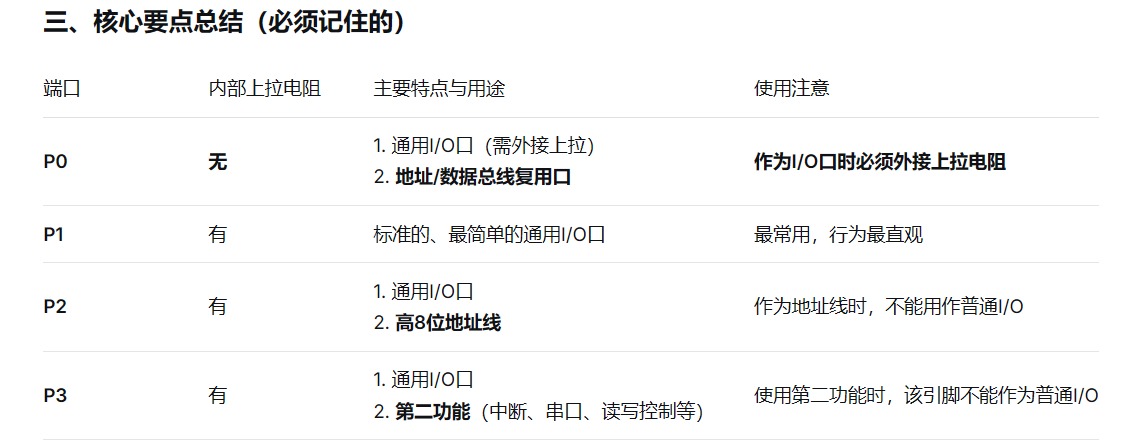

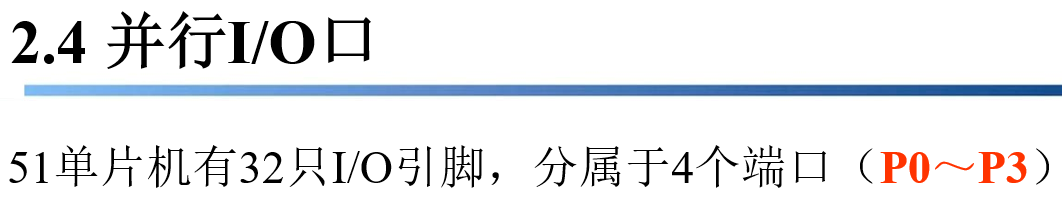

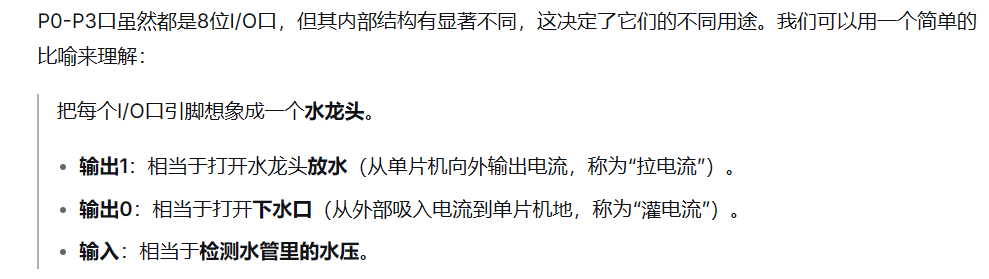

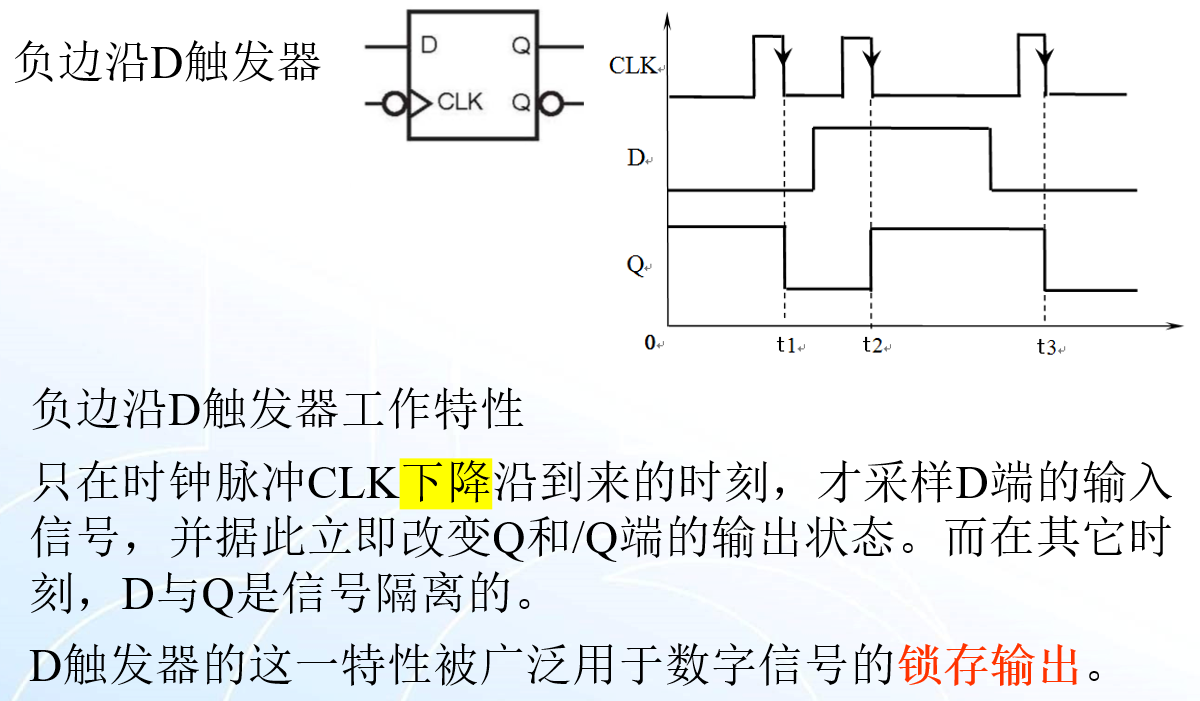

2.4 并行I/O口

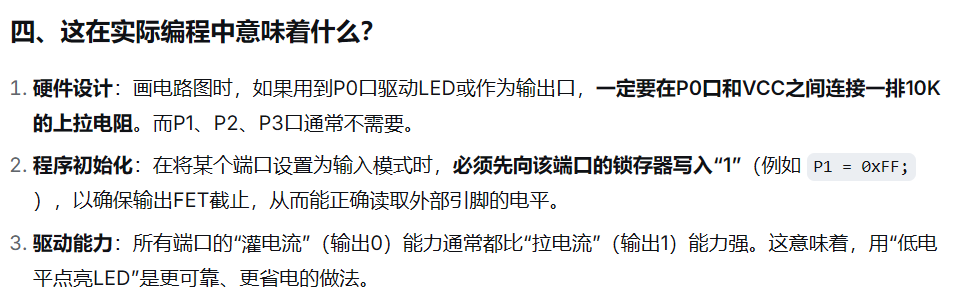

P0--P3 内部结构 应该用不到吧,就不细看了
