电路笔记 : 单片机上下拉电阻和延迟电路（笔记）

上下拉电阻

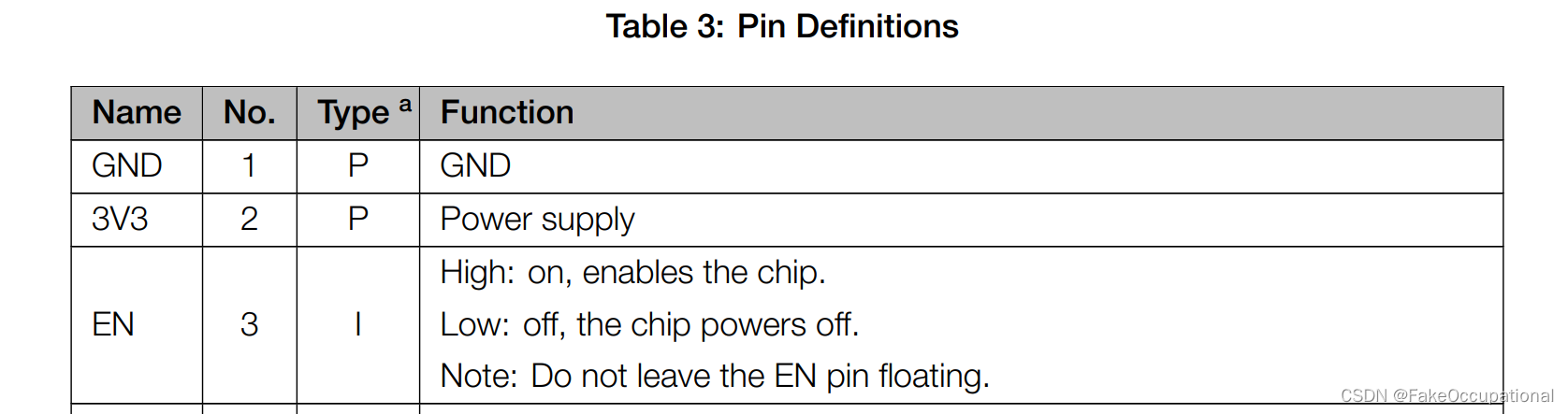

• 在单片机的数据手册中，一些引脚描述需要为默认为高电平或低电平。可通过"上下拉电阻"来实现。


• "上下拉电阻"用来保持信号线稳定的。

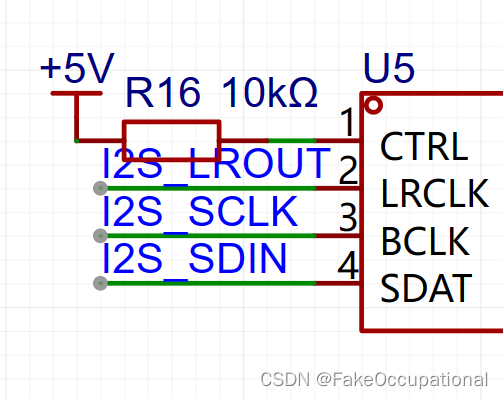

• 上拉电阻连接在信号线和正电源之间，通过上拉电阻将信号线拉向正电源的高电平（让一个信号线始终保持高低电平，比如始终保持喇叭的开启状态）。

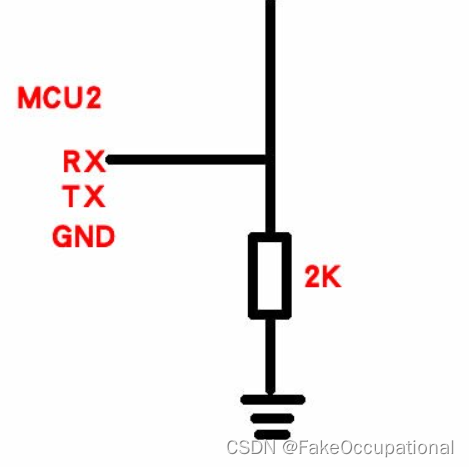

• 下拉电阻连接在信号线和地之间，通过下拉电阻将信号线拉向地的低电平。

上拉下拉为什么需要电阻而非直连？

• 在上拉或下拉引脚时，使用电阻是为了控制电平的变化速度和电路的稳定性。直接将引脚连接到电源可能导致以下问题：

1. 电路稳定性： 直接将引脚连接到电源可能导致电路的稳定性不佳。电源可能会有噪声或波动，这可能会传播到引脚上，影响电路的正常运行。

2. 电路保护： 如果将引脚直接连接到电源，并且当外部设备尝试将引脚拉低时，可能会导致电流过大而损坏外部设备或引脚本身。

3. 电路响应速度： 当引脚直接连接到电源时，电路的响应速度可能会非常快，这可能会导致信号上升或下降的时间太短，从而产生不稳定的信号或干扰。

上
