电路笔记 :灯光画 元器件焊接+连锡处理

• https://oshwhub.com/qazwsx1987/dengguanghua_0#P3

基础工具

常用的电路焊接工具：

工具	描述
电烙铁	我买了一个便携电烙铁，但是烙铁头温度太低，焊锡总是粘在烙铁头上（因为电量不足）, 打火机秒变电烙铁
焊台	用于支撑工作件，提供安全工作平台。通常具有导电表面，使电流可以通过焊接点流动。
废物台	铁盒即可
焊锡线	用于焊接的焊料，由焊锡和焊剂组成。不同类型适用于不同应用，例如含铅和无铅的焊锡。
焊锡膏	我买了低温锡膏， 感觉焊贴片元件挺好用的
吸锡线	吸锡的编织铜线
防护眼镜	锡可能迸溅，平光镜即可。
防护手套或指套	价格便宜，推荐使用
防静电垫子	防高温焊锡
焊接吸烟器	用于吸走焊接过程中产生的烟雾和有害气体
镊子和夹子	用于固定和保持电子元件
焊接台灯	提供照明
焊接辅助工具	包括焊接温度计、锡线切割器、焊锡吸铁器等，帮助更精确和方便的焊接。
多用途工具	例如小型螺丝刀、剥线钳等，可用于准备电线和其他元件。
风枪

• 避免用敲击的方式来去除多余的焊锡，因为这可能导致迸溅并引发危险
• 确保电烙铁处于适当的温度范围，过高的温度可能损坏电子元件或焊板，而过低的温度则可能导致不牢固的焊接。
• 避免使用过量的焊锡，因为过多的焊锡可能导致短路或其他问题。同时，不要让焊锡流过电子元件之间的焊接点。
• 保持电烙铁头部清洁，以确保良好的导热性能，防止焊锡残留和杂质影响焊接质量。

连锡

• 连锡的话，可以用电烙铁从上到下移动的方式把锡拖下来（少的情况下比较好用，多的话我是在加热之后先甩一下板子，如果有吸锡器可以用吸锡器吸一下）


• 芯片脚位连锡的拖开

• PCB144引脚ARM芯片焊接，怎么处理引脚之间的连锡？


焊锡膏

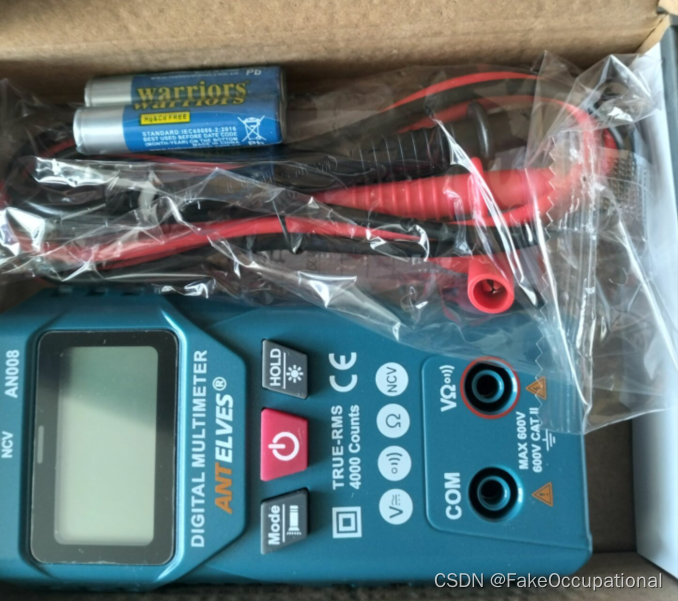

万用表

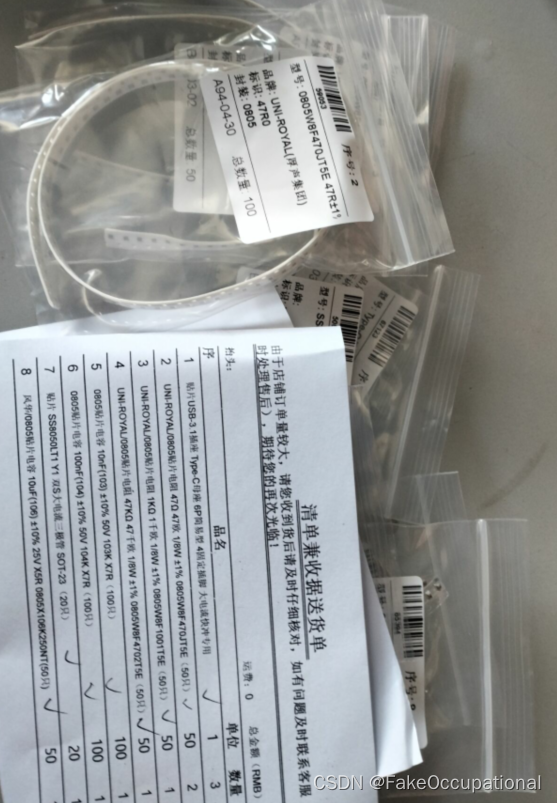

元器件购买

所有元器件都可以在淘宝搜索购买到，淘宝价格相对便宜，第1套约25元(含8元运费)。

• LED陶瓷灯丝26mm 3v暖白(每套需6个，建议购买8个及以上)
• 2.54mm间距2*2P立式SMT贴片排母(每套需5个，建议购买7个及以上)
• 2.54mm间距2*2P立式SMT贴片排针(每套需5个，建议购买7个及以上)

ID	Name	Designator	Footprint	Quantity	link	Manufacturer	Supplier Part	Price	Pins	JLCPCB Part Class
1	10uF	C1,C3	C0805	2	0805贴片电容10uF(106) ±10% 25V	SAMSUNG(三星)	C15850	0.0671	2	Basic Part
2	10nF	C2	C0805	1	0805贴片电容 100NF (104 ) 50V	SAMSUNG(三星)	C1710	0.038	2	Basic Part
3	100nF	C4,C5	C0805	2	0805贴片电容 100NF (104 ) 50V	YAGEO(国巨)	C49678	0.0281	2	Basic Part
4	DW254S-22-04-85	H1,H2,H3	DW254S-22-04-85	3	贴片排母	DEALON(德艺隆)	C5160817	0.6756	4
5	SS8050_C2150	Q1,Q2	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	2	SS8050三极管	CJ(江苏长电/长晶)	C2150	0.091	3	Basic Part
6	47Ω	R1,R2,R3,R4,R5,R6	R0805	6	0805贴片电阻 47Ω	UNI-ROYAL(厚声)	C17714	0.0106	2	Basic Part
7	1kΩ	R7,R8,R10	R0805	3	0805贴片电阻 1KΩ	UNI-ROYAL(厚声)	C17513	0.0103	2	Basic Part
8	47kΩ	R9	R0805	1	0805贴片电阻 47KΩ	UNI-ROYAL(厚声)	C17713	0.0108	2	Basic Part
9	8022W	U1	SOP-8_L5.0-W4.0-P1.27-LS6.2-BL	1	SGL8022W 触摸调光芯片(每套需1个，建议购买2个及以上)	Sam&wing(芯网)	C2974602	1.5423	8	Extended Part
10	DZ254S-22-04-75	U2,U3	HDR-SMD_4P-P2.54-V-M-R2-C2-LS7.5	2	贴片排针	DEALON(德艺隆)	C5160776	0.2377	4	Extended Part
11	TYPE-C 6P(073)	USB1	TYPE-C-SMD_TYPE-C-6P	1	Type-C母座 6P简易型 4固定插脚(每套需2个，建议购买3个及以上)	SHOU HAN(首韩)	C668623	0.2465	7	Extended Part

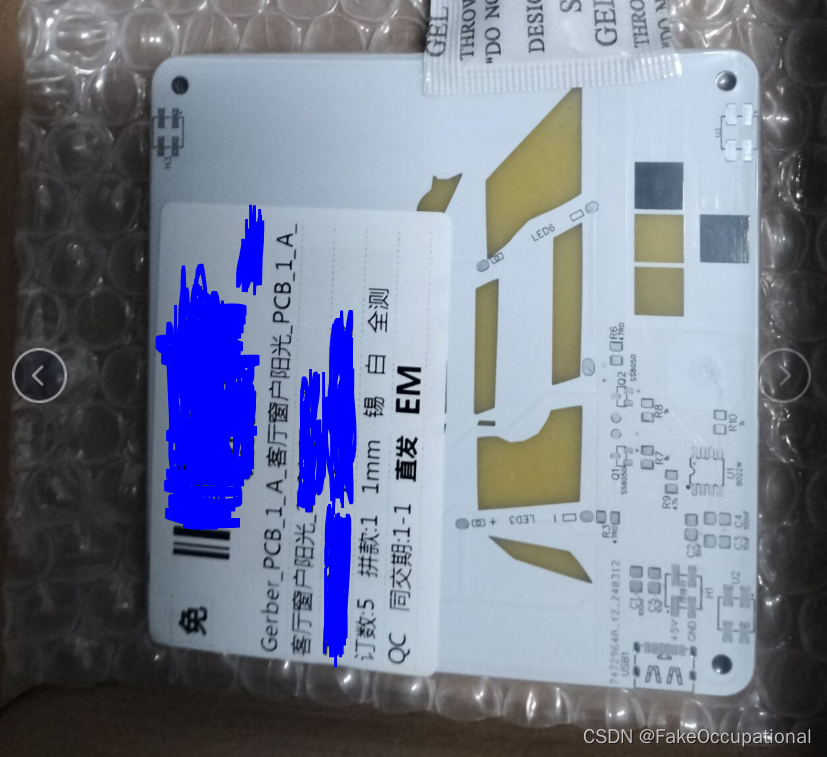

版子

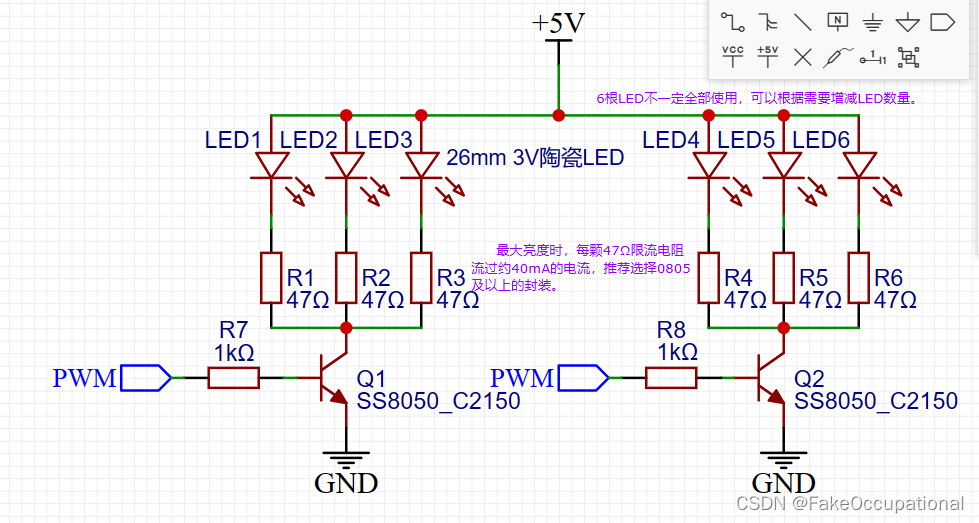

电阻、电容、三极管

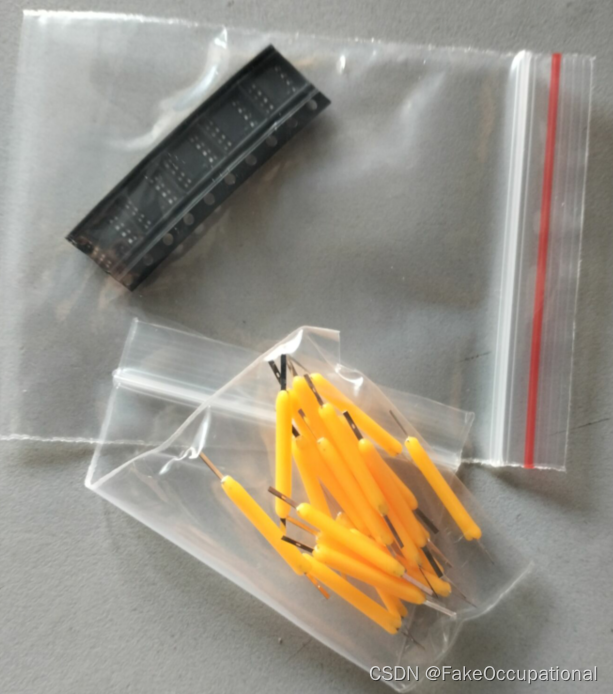

开关、LED

• led压降3V，R=(供电电压-led压降)/电流，比如你需要电流是50ma,那限流电阻=(5v-3v)/0.05A=40欧

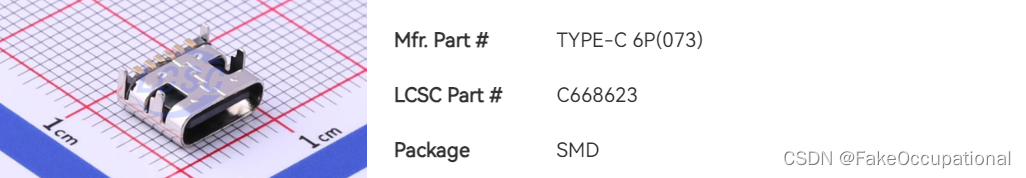

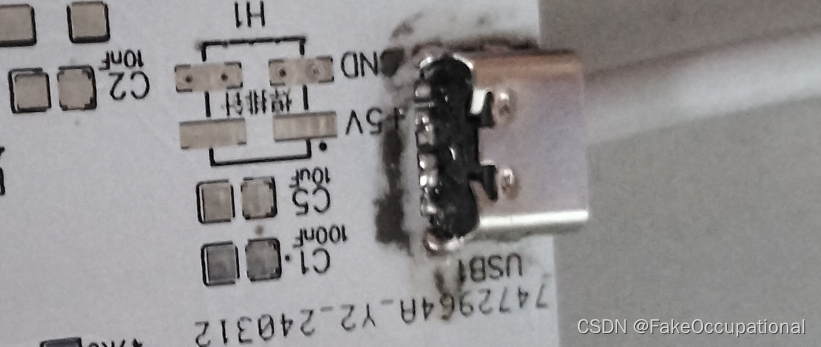

TYPE-C接口

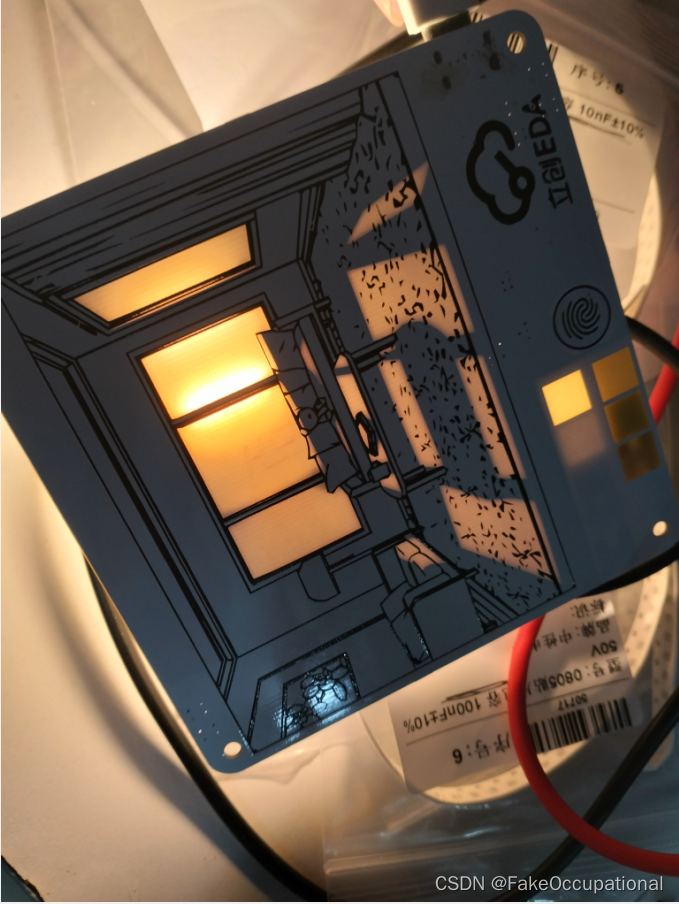

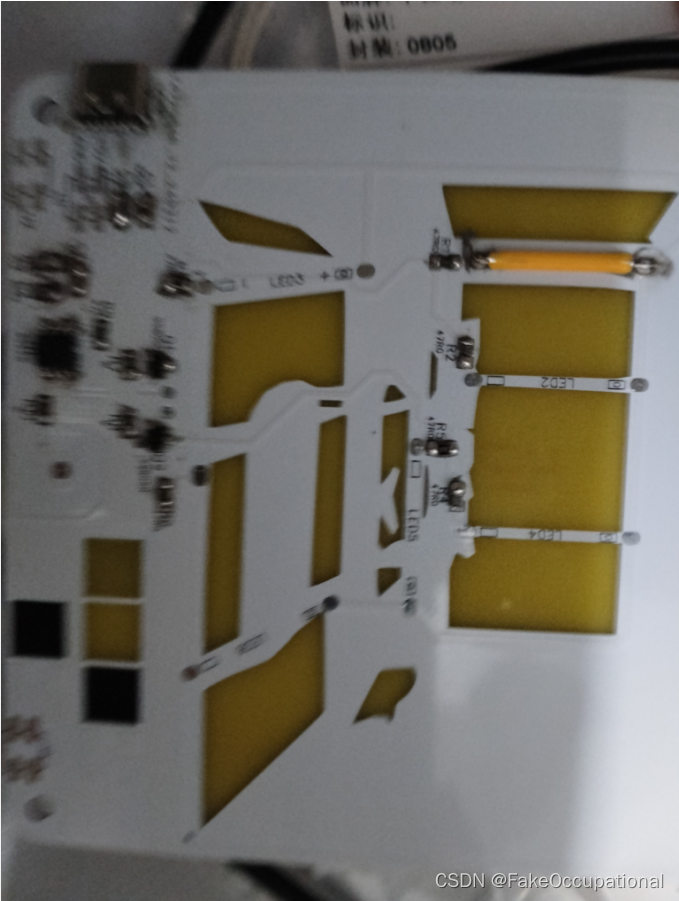

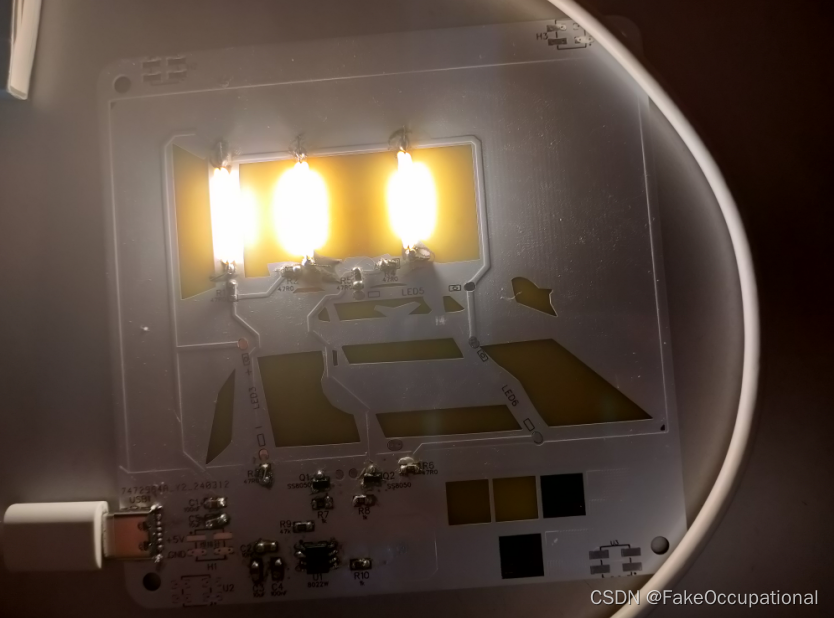

焊接效果

• 1.取一张PCB作画面板,焊接触摸调光芯片(SGL8022W或8022W或PT8022W芯片，SGL8022W 触摸调光芯片(每套需1个，建议购买2个及以上)https://m.tb.cn/h.5p4q8mNqqVj3dwM?tk=lm4hW6xW6kv，三分钟上手单通道触摸芯片SGL8022W，并学会设定其灯光输出模式)。
  2.焊接R9 47kΩ电阻
  3.焊接R7、R8、R10三个1kΩ电阻。
  4.焊接R1~R6五个47Ω限流电阻。
  5.焊接C1~C5五颗电容。
  6.焊接Q1、Q2两个SS8050三极管。
  7.焊接USB1母座。
  8.除LED外其余元件已经完成焊接，使用酒精或洗板水清理PCB板。
  9.用万用表测量+5V与GND间是否短路，确认没有短路后进行下一步。
  10.将一个26mm陶瓷LED灯丝的引脚弯折，并焊接。(陶瓷LED灯丝正负极区分，引脚弯折方式请参考下面的图片)
  11.插入USB供电线,接通电源,测试能否正常点亮LED。

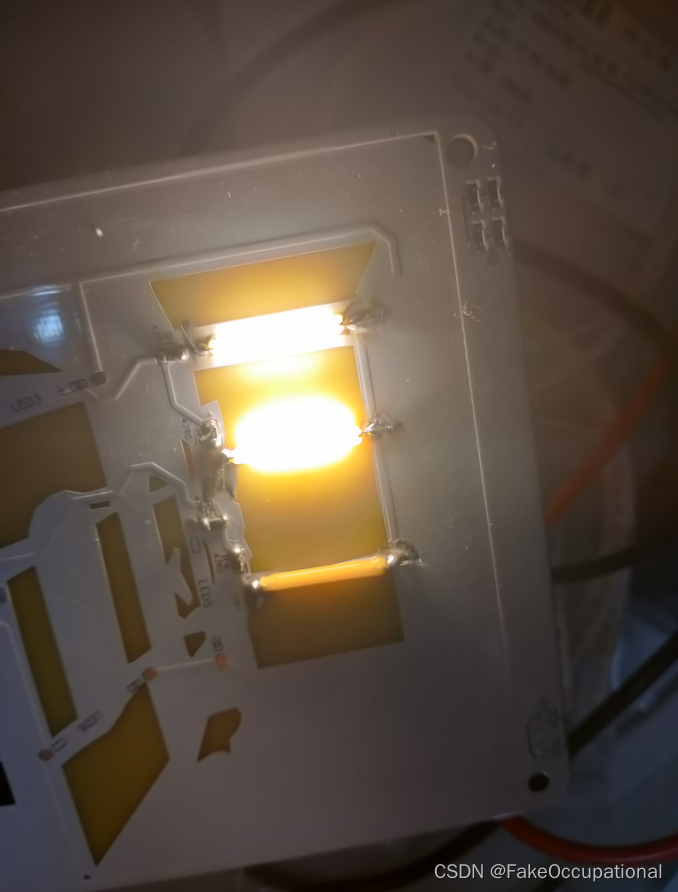

  12.焊接剩余的陶瓷LED灯丝,并测试调光功能是否正常。

CG
