HDLBits——Module shift

本文探讨了在Verilog中如何使用中间变量实现模块的级联,通过具体实例讲解了如何避免连接歧义,强调了这种方法不仅适用于相同模块的级联,也适用于不同子模块之间的连线。

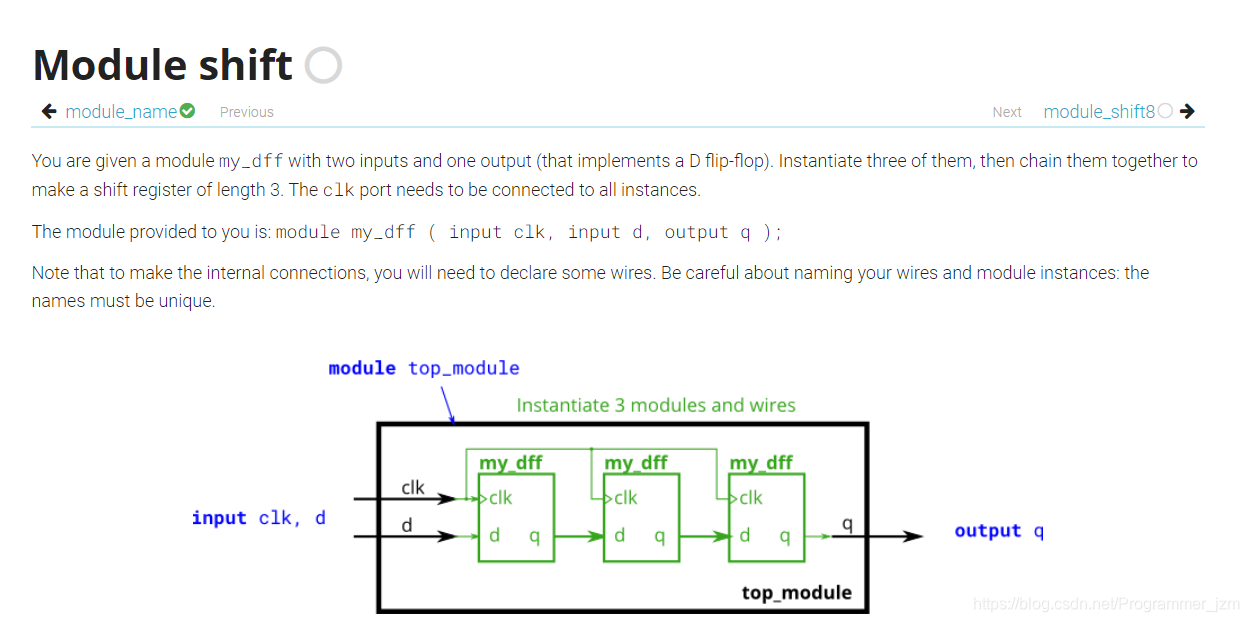

在这里插入图片描述

module top_module ( input clk, input d, output q );
    reg my_dff;
    wire wir1,wir2;
    my_dff instance1(.clk(clk),.d(d
HDLBits中顺序移位寄存器的相关内容丰富多样。有关于不同类型顺序移位寄存器的题目分析、代码编写及提交结果等方面的资料。 例如包含了Four - bit Shift Register (Shift4)、Left/Right rotator、Left/Right arithmetic shift by 1 or 8、5 - bit LFSR (Lfsr5)、3 - bit LFSR (Mt2015 lfsr)、32 - bit LFSR (Lfsr32)、Shift Register (Exams/m2014 q4k)、Shift Register (Exams/2014 q4b)等内容,每个部分都有代码编写、提交结果和题目分析等详细信息[^1]。 还提到了构建一个64位算术移位寄存器,该移位寄存器具有同步加载功能,可向左或向右移位,并且可以选择移动1位或8位,由“amount”进行选择[^2]。 同时,有一些顺序移位寄存器的代码示例,如一个简单的移位寄存器代码: ```verilog module top_module( input clk, input resetn, input in, output out); reg q0,q1,q2; always@(posedge clk)begin if(~resetn)begin q0 <= 1'b0; q1 <= 1'b0; q2 <= 1'b0; out <= 1'b0; end else begin q0 <= in; q1 <= q0; q2 <= q1; out <= q2; end end endmodule ``` 以及包含子模块的移位寄存器代码,其中一个模块由2选1和D触发器组成,具有时钟、使能、数据输入和数据输出五个端口,以下是相关代码示例: ```verilog module muxDff( input r0,r1, input clk, input l, output reg q ); wire mux_out; assign mux_out = l ? r1 : r0; always@(posedge clk) begin q <= mux_out; end endmodule module top_module ( input [2:0] SW, // R input [1:0] KEY, // L and clk output [2:0] LEDR); // Q muxDff mod0(.r0(LEDR[2]),.r1(SW[0]),.clk(KEY[0]),.l(KEY[1]),.q(LEDR[0])); muxDff mod1(.r0(LEDR[0]),.r1(SW[1]),.clk(KEY[0]),.l(KEY[1]),.q(LEDR[1])); muxDff mod2(.r0(LEDR[1] ^ LEDR[2]),.r1(SW[2]),.clk(KEY[0]),.l(KEY[1]),.q(LEDR[2])); endmodule ```
