本文深入探讨了HDL中模块连接的两种主要方法：位置匹配和名称匹配，并通过实例对比了‘偷懒法’与‘常规法’的优劣，强调了在实际编程中采用‘常规法’的重要性和优势。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本人持续更新HDLBits其他题目，详细讲解我们编程时会遇到的各种错误，若有兴趣可以移步我的博客中心浏览本人的其他文章，感谢赏光！

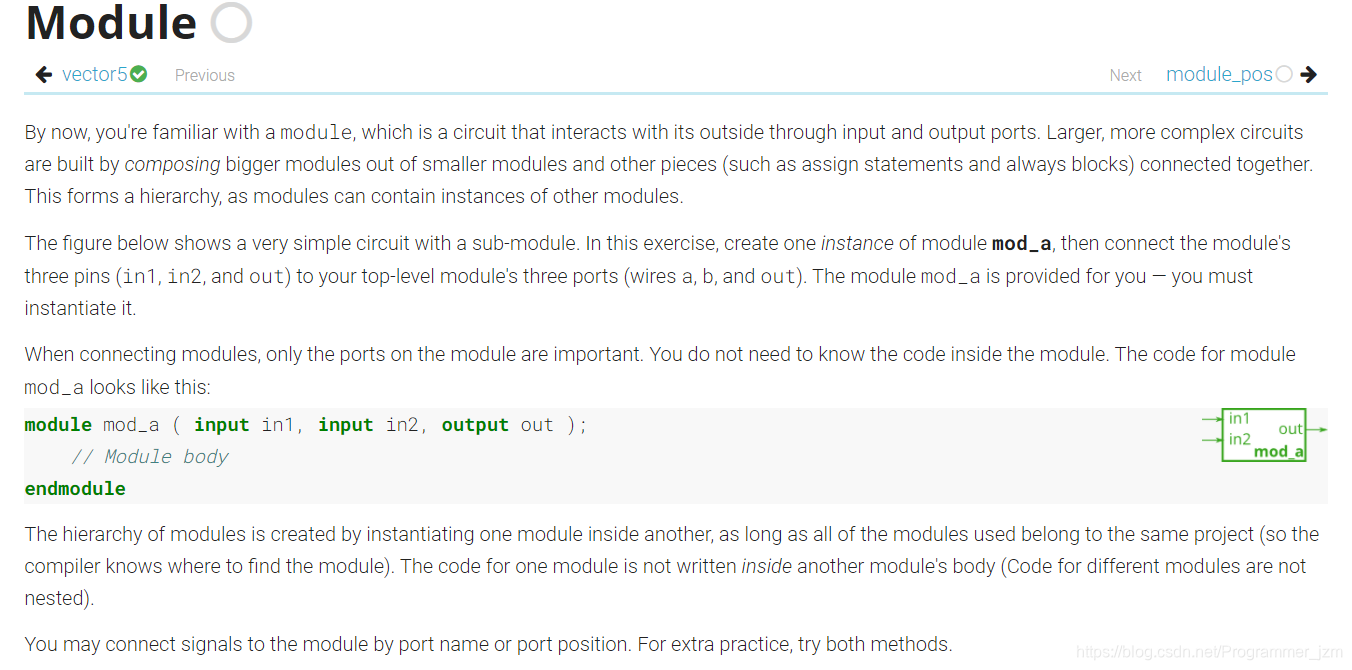

原题如下

在这里插入图片描述在这里插入图片描述
在这里插入图片描述
这道题的本质就是内部的module 和top_module的连接问题。
众所周知，信号连接有两种方式，一种是根据位置来摆放，一种是根据名称来直接连接而与位置无关，接下来我就用代码来帮大家解释解释。
假如我们有一个模块（instance） mod_a（output out,input in1,input in2） 而我有一个顶层文件top_mod（input a，input b，output out）
我有两种方式将他们连接
1、偷懒法mod_a instance1(in1,in2,out); 因为在top_mod（1,2,3）我们可以发现1位置是a，2位置是输入b，3位置是输出out，所以我们mod_a instance1(4,5,6)位置对应连接的就是(1,2,3）三个位置，分别是1连接4,2连接5，3连接6。
2、常规法 常规法mod_a instance2(.out(out)，.in1(a), .in2(b)); 就是我们这样连接，.out(out)，.in1(a), .in2(b) 没有括号的out ，in1，in2，是mod_a，而在括号内部的是顶层模块的引脚out、a、b。

常规法可以把内部的引脚顺序打乱如mod_a instance2(.in1(a), .out(out)，.in2(b)); 然而“偷懒法”却不可以

一般我们采用常规法进行连接，这样不用担心顺序问题，而且引脚的连接情况也一目了然
