Fusion360学习日记day4-威士忌瓶

 学习内容：第4天: 威士忌酒瓶 差点翻车了 - 30天掌握3D打印建模 之 Autodesk Fusion 360_哔哩哔哩_bilibili

0.值得注意

• 放样：合并多个平面或点来形成3d立体图形，可逐步选面放样+轨道线限制构造自己想要的形状，适合多棱角瓶状
• 抽壳和圆角之间可能会有冲突，注意先后顺序
• 对称啤酒瓶思路：定点-连线--对称旋转
• 棱角威士忌思路：平面-（连线-镜像，就是构造轨道线）-放样

1.构造4个平面

• 草图-选xy平面

• 快捷键R-选择中心矩形-长76，宽63，完成草图

• 构造-偏移平面-选择刚刚的平面，往上高度114

• 选择创造的第一个平面，快捷键R，进入草图模式-中心矩形，长95，宽76，完成草图

• 构造-偏移平面-选择刚创造的平面，往上高度38

• 选择创造的第二个平面，快捷键C，进入草图模式-中心直径圆，直径40，完成草图

• 构造-偏移平面-选择刚创造的圆平面，往上高度89

• 选择创造的第三个平面，快捷键C，进入草图模式-中心直径圆，直径30，完成草图

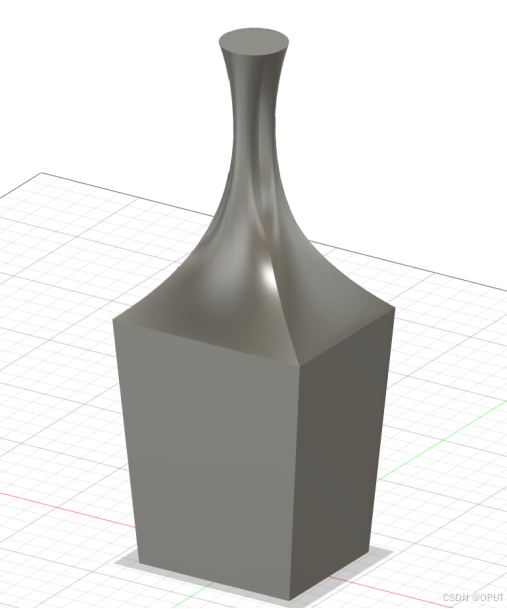

• 按弹幕建议的二次放样效果：（也不太像，但算是一个尝试）

  • 创建-放样（合并多个平面或点来形成3d立体图形），选择下面的两个矩形面，确定

  • 再选一次放样，第二个矩形面和两个圆面，生成如上形状

 2.创建辅助线

• 选择下方时间轴上的草图1-右键编辑草图-创建-直线-线型选构造（即辅助线，快捷键x）-连接x轴上的左右两点-ESC-完成草图

• 选择第二个矩形面-快捷键L-线型选构造（即辅助线，快捷键x）-连接x轴上的左右两点-ESC-完成草图

• 选择第一个圆形面-快捷键L-线型选构造（快捷键x）-连接圆心和左边x轴上的一点（画一半就够）-ESC-完成草图

• 选择第二个圆形面-快捷键L-线型选构造（快捷键x）-连接圆心和左边x轴上的一点（画一半就够）-ESC-完成草图

3.形状构建

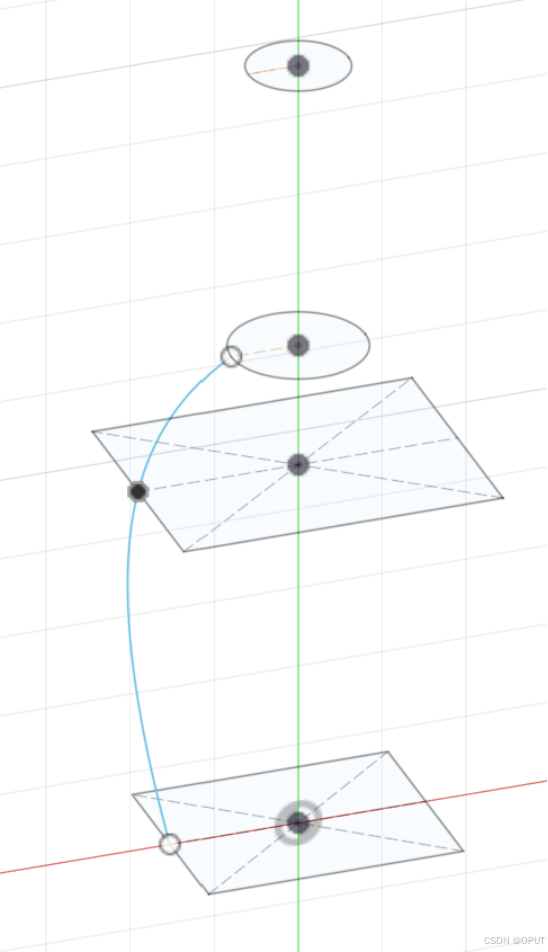

• 创建草图-选择正面（xz面）-创建-样条曲线-拟合点样条曲线-连接前三条辅助线上左边的点-回车
• 拉动绿色小把手，使两矩形面之间的连接线直一点

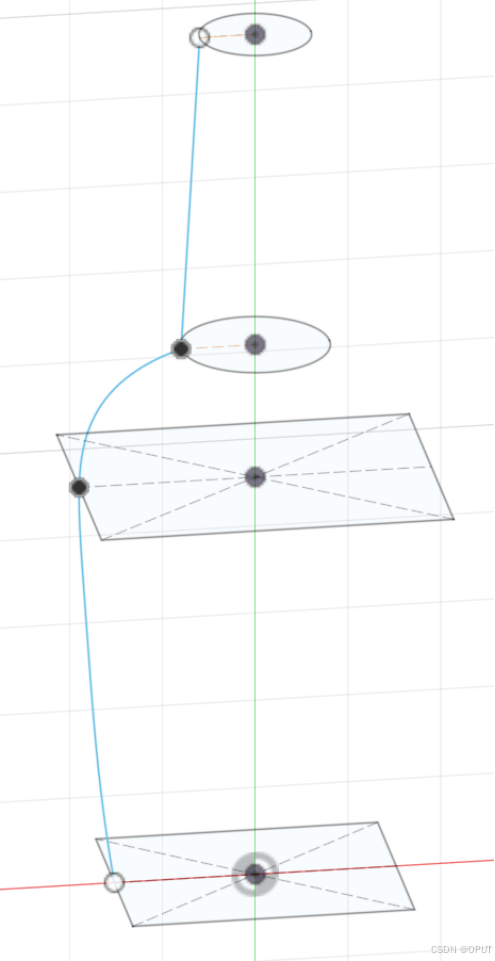

• 快捷键L-连接两个圆截面的左边的点（选了一个点后用鼠标中键拖过去找下一个点）

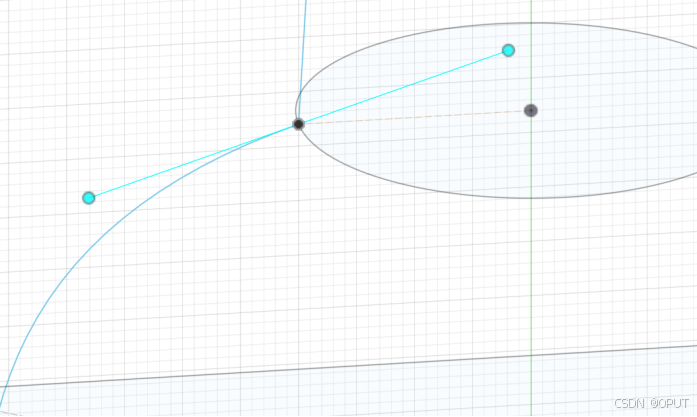

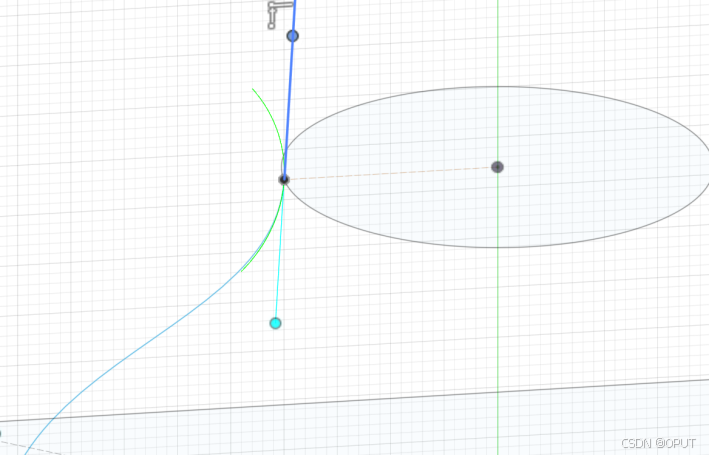

• 调整曲线-使此处小把手的线跟上方蓝色的线重合（上凸变成下凹，让两条线成为一条线）



4.镜像成型

• 快捷键L-快捷键X将四个面的中点连在一起-回车-ESC

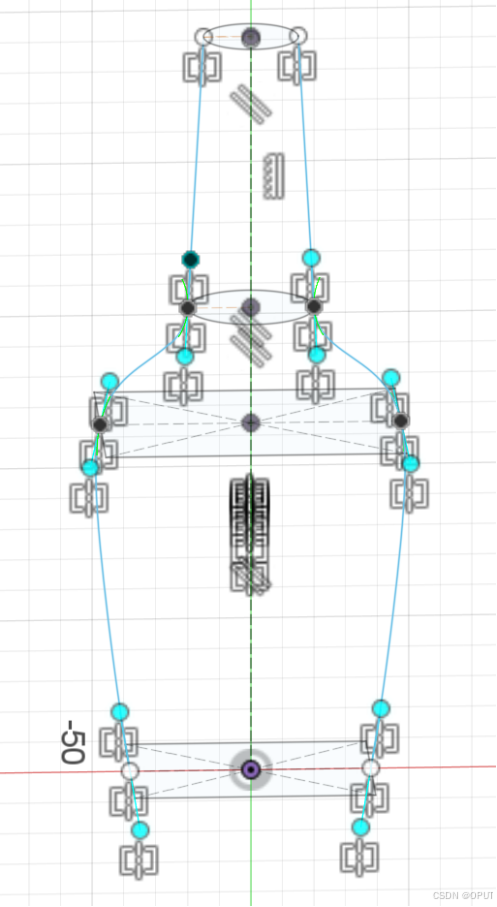

• 复制左边曲线：创建-镜像-对象选择瓶子左边的线，镜像线是过四个中点的线-确定-完成草图

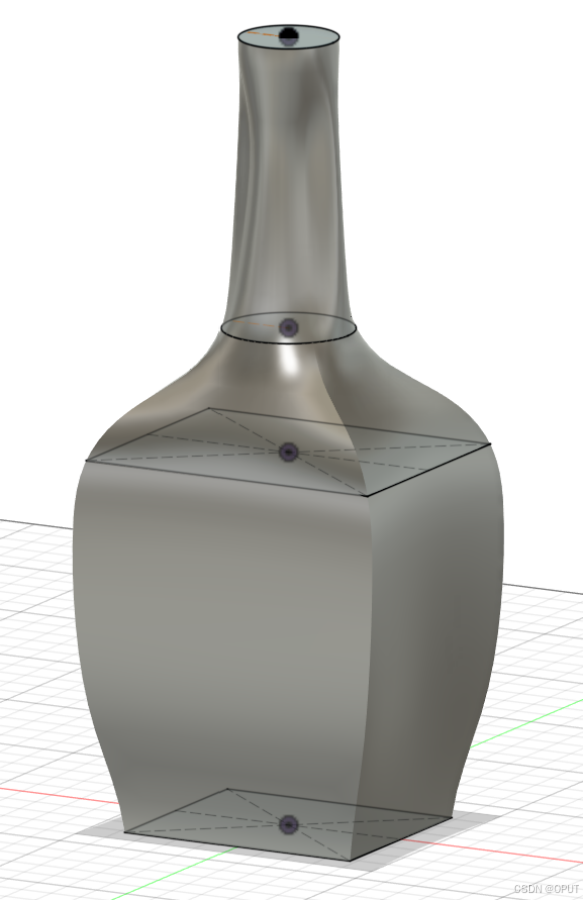

• 创建-放样-选择四个面-选择左右两条轨道



5.加瓶盖

• （也有评论建议先整体塑造再加瓶盖，复杂度降低就没那么容易卡住）

• 选择最上面的面-快捷键C-直径24-回车-完成草图

• 创建-拉伸工具-往上20

• 创建-螺纹-选择圆柱面-勾选实体化

6.整体塑造

• 抽壳-壁厚2mm（！3mm抽不出来了）

• 圆角-上方瓶口的线条圆角2mm（整个面没办法圆角），底部面圆角5mm

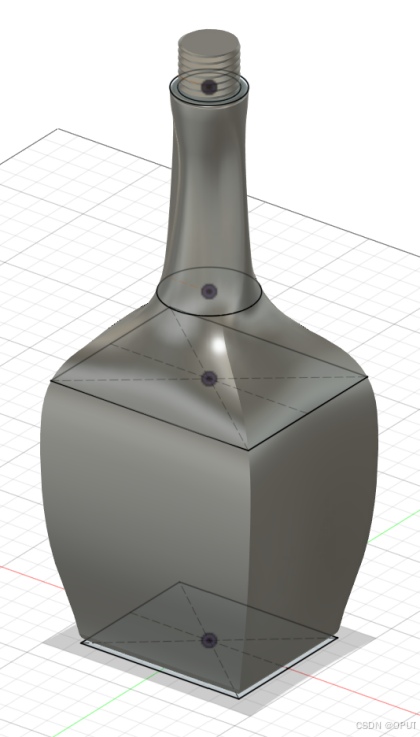

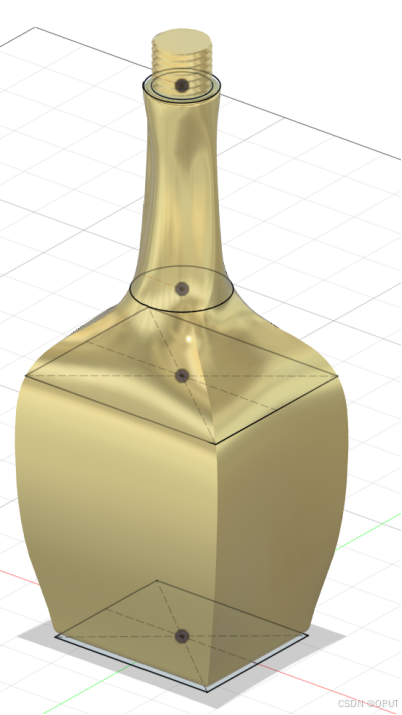

• 右边实体-实体2-右键物理材料-改个颜色
