Fusion学习日记day2-啤酒瓶

来源：第2天: 今日有酒今日醉 - 30天掌握3D打印建模 之 Autodesk Fusion 360_哔哩哔哩_bilibili

• 拉伸工具也可以用来剪掉实体

1. 装配-新建零部件

2. 插入画布（方便拟合）-放啤酒瓶的图片-画布图片校准调整高度-下方时间轴右键调整特征，使底部对齐x轴（小偏差没关系）

3. 用y轴旋转：

• 直线位置可以直接连接，锁定90度拉直线方法：键盘按L引出直线工具，按Tab键修改为90度（3秒后会自动锁定）

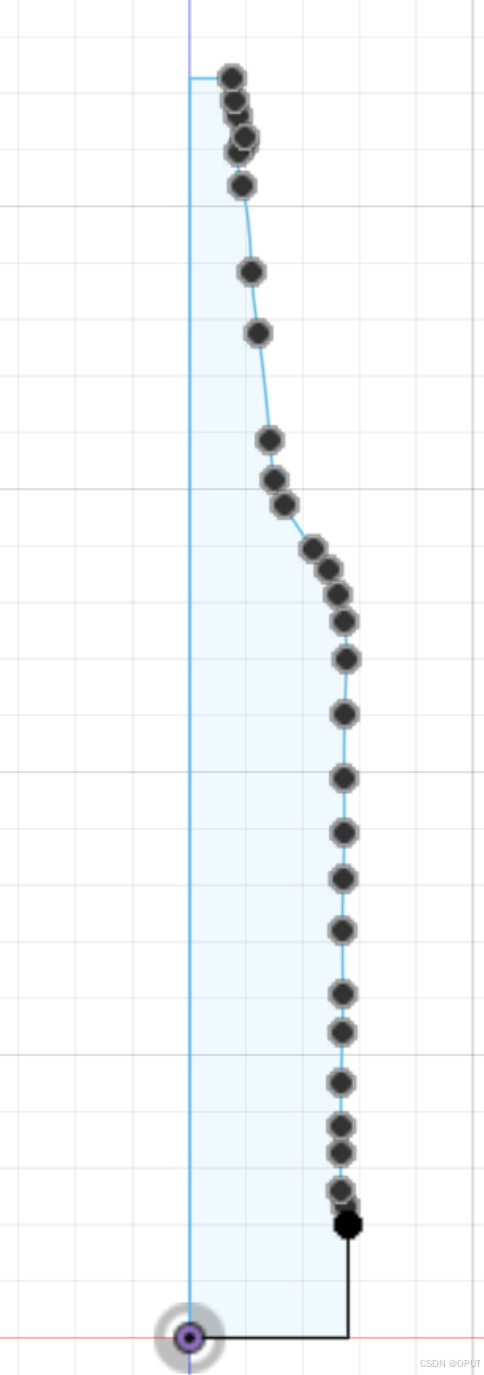

• 出现弧度的话，“创建”中的拟合点样条曲线选点（会自动连线），按回车后再ESC退出，描好后可调整点的位置使其更吻合
• 描出左边直线（即y轴）右边和上面（只画到玻璃瓶身的最上面，不画盖子的高度）和底部的直线，退出草图模式

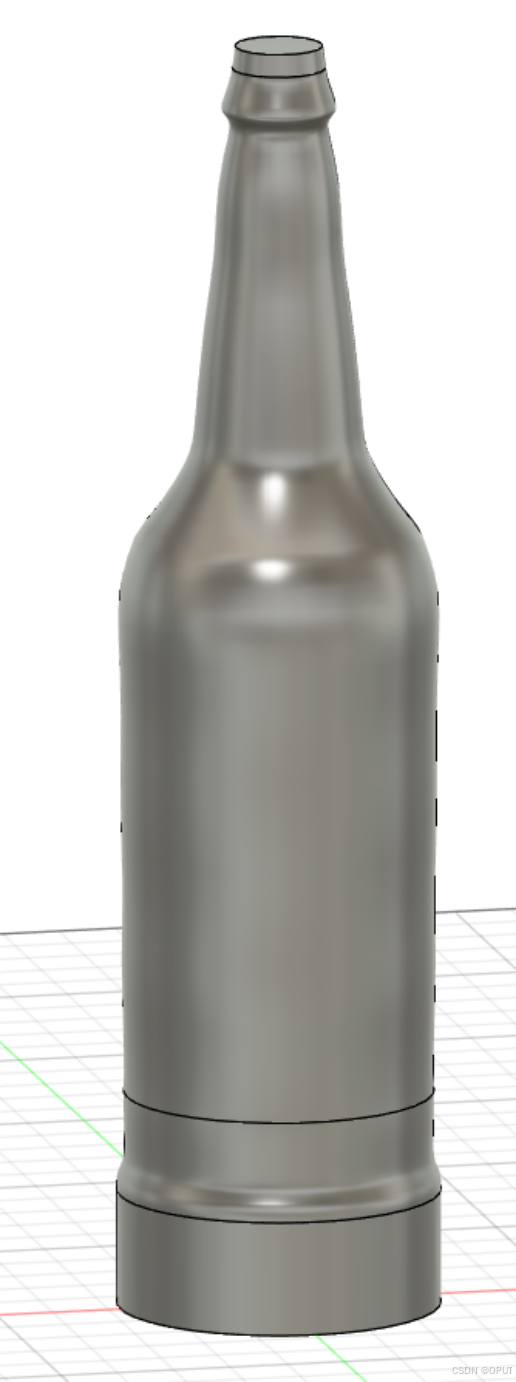

• “创建”中选择，y轴，360度，出现闭合瓶子



4. 圆角：修改中的圆角工具，点底面，圆角5mm，上面（无瓶盖版），圆角2mm

5. 抽壳：选最上面的面（会显示为最上面的小实体），抽壳，3mm

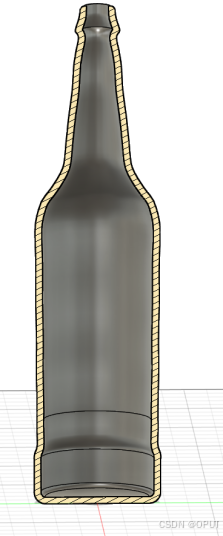

6. 检验：“检验”截面分析，选xy面；左边的分析，截面1可关闭截面视图

7. 圆角：瓶口的内边缘可以再加一个圆角，1mm

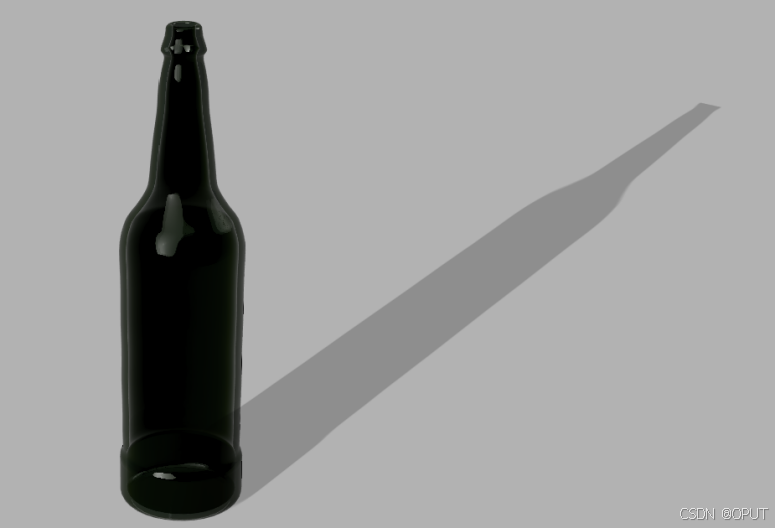

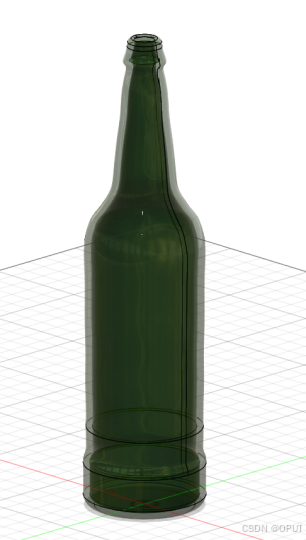

8. 渲染：

左边的实体-实体1，右键选物理材料，把玻璃-棕色玻璃拉到瓶子上

左边的实体-实体1，右键选外观，在青铜色玻璃上右键，编辑，调整颜色

左上角设计-渲染-保存-渲染
