Fusion360学习日记day3-回形针

学习内容： 第3天: 小小的曲别针 - 30天掌握3D打印建模 之 Autodesk Fusion 360_哔哩哔哩_bilibili

• 扫掠：选择一个横截面，沿着一个曲线生成3d图

1.创建草图

• 装配-新建零部件-命名-草图模式
• 三点圆弧-点y轴上一点-向右长度7.5，点一下鼠标，出现小蓝色圆圈表示这个圆与刚画的直线相切，ESC退出模式

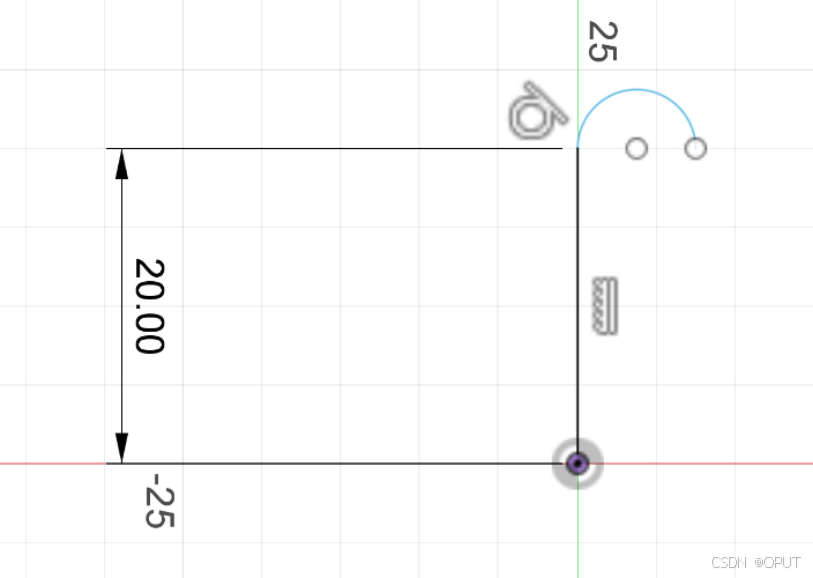

• 直线工具L-往下拉输入30mm，90°，回车

• 三点圆弧-长度6.5-点一下鼠标，出现小蓝色圆圈表示这个圆与刚画的直线相切，ESC退出模式

• 直线工具L，长度22mm，90°，回车

• 三点圆弧-长度5.5-点一下鼠标，出现小蓝色圆圈表示这个圆与刚画的直线相切，ESC退出模式

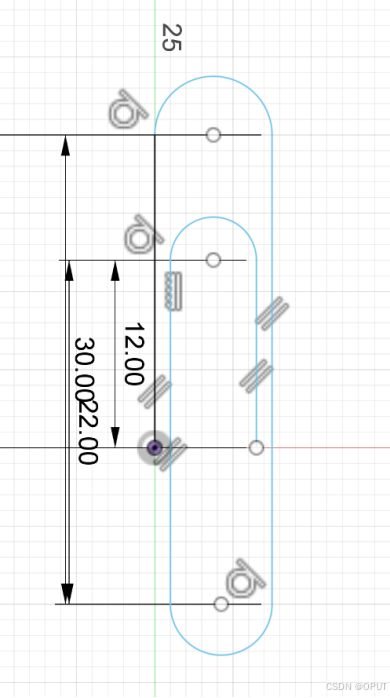

• 直线工具L，长度12mm，90°，回车

• 上方保存文件，完成草图



2. 创建横截面

• 选择前视图-创建草图-选择前视图的平面
• 创建中心直径圆（快捷键：c），在原点处创建直径为1的圆，完成草图

3. 成型

• 扫掠：选择一个横截面，沿着一个曲线生成3d图
• 创建-扫掠-轮廓为小上一步创建的横截面

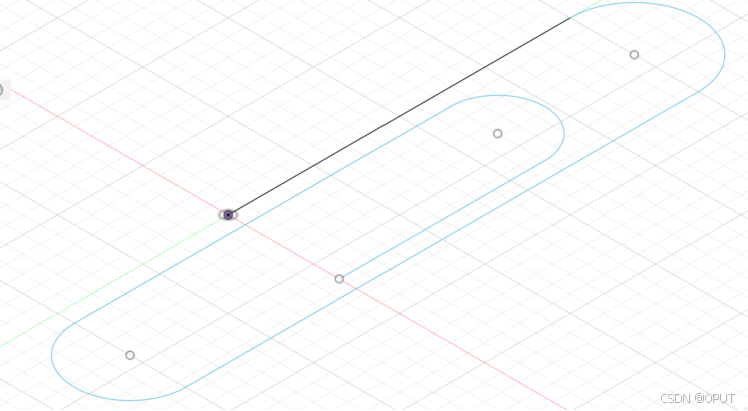

• 路径为回形针线条

4. 消除断点

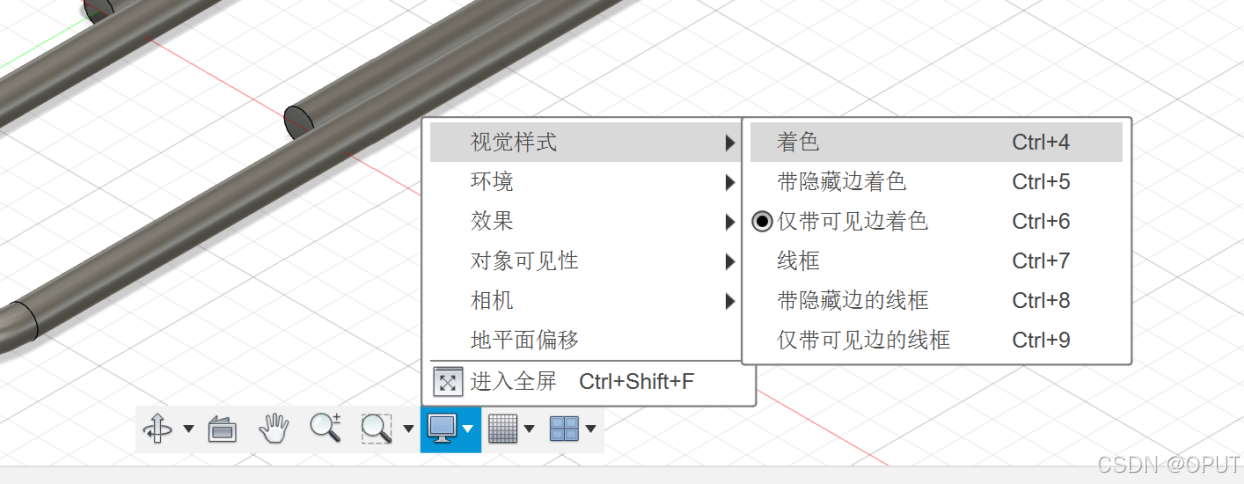

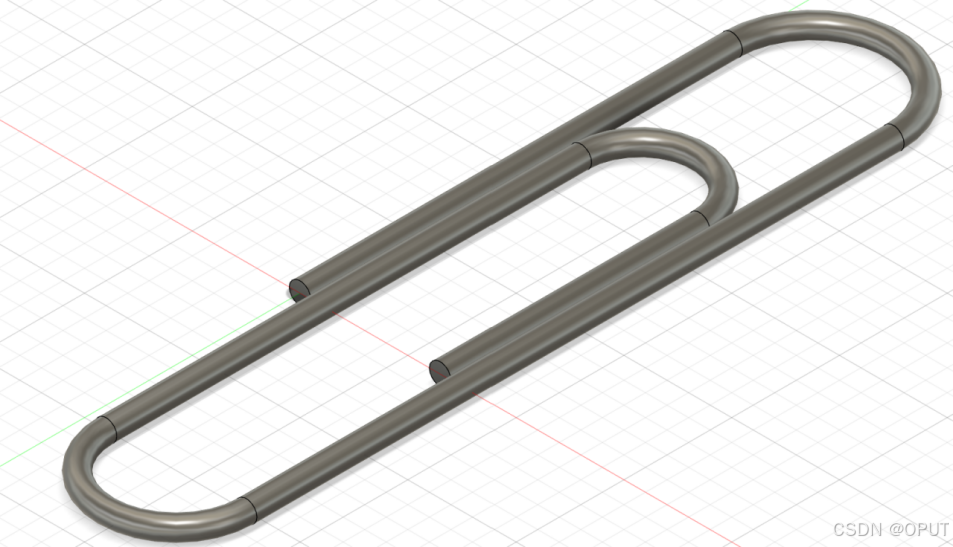

• 显示设置-视觉样式-着色

5. 材质修改

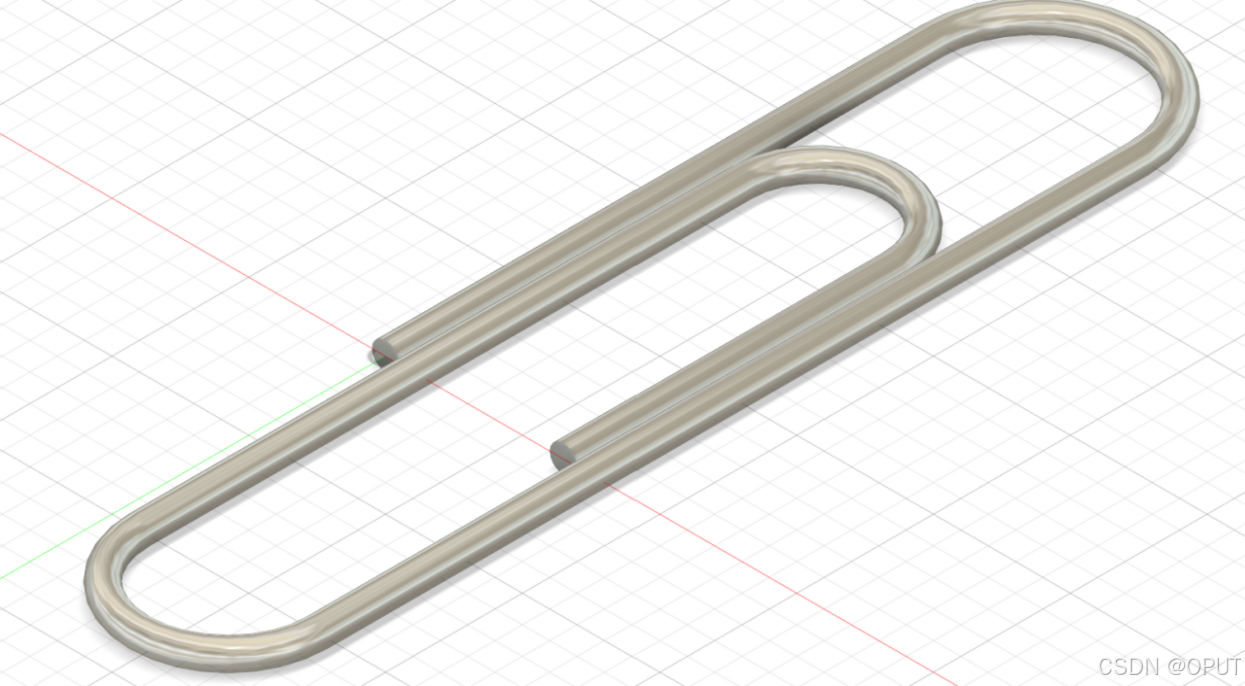

• 左边实体-实体1-右键-物理材料-金属-63Sn31Pb



最后提供了生成共享连接的方法。
