UE4材质节点学习____BumpOffset节点01

BumpOffset节点

凸块偏移，可以使材质的凹凸感更加强烈。

BumpOffset（凹凸贴图偏移）表达式一种非常有效的低成本方法，可以使材质产生深度错觉，而不需要额外的几何体。

BumpOffset（凹凸贴图偏移）材质使用灰阶高度贴图（案例中直接使用了漫反射贴图的alpha通道）来提供深度信息。高度贴图中的值越亮，材质的“凸”效果越明显

请记住，“凹凸贴图偏移”（Bump Offset）材质表达式仅提供额外深度信息的错觉，因此玩家/用户可能移动他们的摄像机，使其与应用了凹凸贴图偏移效果的表面平行，这种效果在可能会失效/不起作用。

官方教材实例：

• 新建材质球

• 使用 Textures 文件夹中的下列纹理（如果项目包含起步内容）。T_Brick_Clay_New_D          T_Brick_Clay_New_M    T_Brick_Clay_New_N

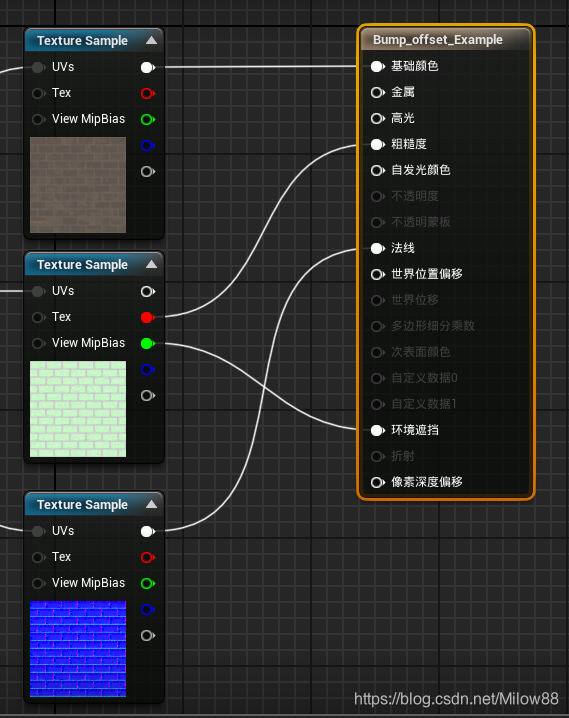

• 将 T_Brick_Clay_New_D 连接到 底色（Base Color）输入。 接着，将 T_Brick_Clay_New_N 连接到 法线（Normal）输入。 然后，将 T_Brick_Clay_New_M 纹理的 红色 通道连接到 粗糙度（Roughness）输入。 最后，将 T_Brick_Clay_New_M 的 绿色 通道连接到 环境光遮蔽（Ambient Occlusion）输入。

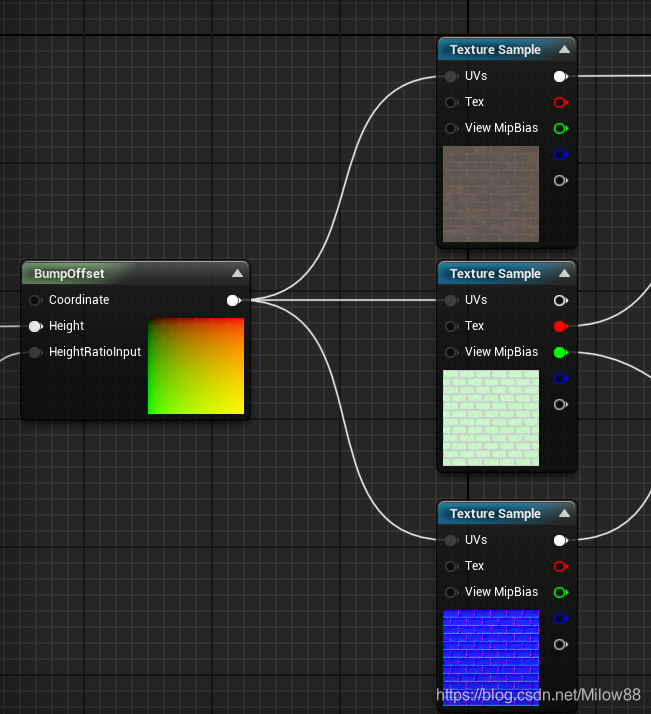

• 将 凹凸贴图偏移（Bump Offset）材质表达式添加到材质图中                                               “凹凸贴图偏移”（Bump Offset）材质表达式需要高度贴图才能正常工作，但是，当前未提供任何高度贴图。输入“高度”（Height）的输入后，此错误将消失。

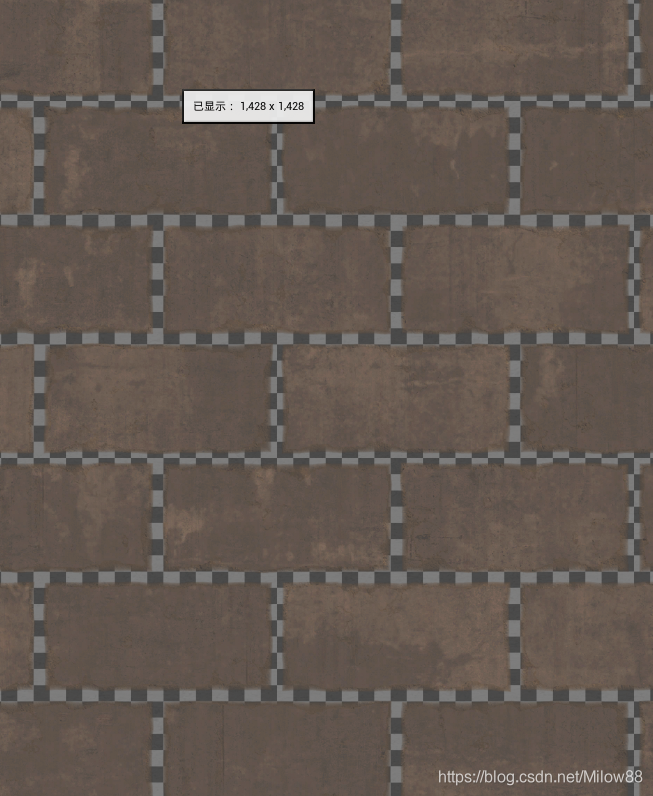

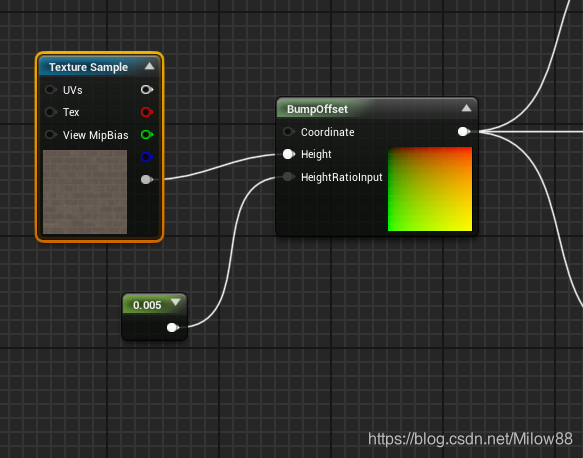

• 复制用于底色（Base Color）输入的纹理 T_Brick_Clay_New_D。并将该纹理的“阿尔法”（Alpha）输出连接到“凹凸贴图偏移”（Bump Offset）材质表达式的“高度”（Height）输入。高度比（Height Ratio）设置为 0.005                                                              注意本案例里的高度贴图是使用漫反射贴图的alpha通道，漫反射贴图中白色缝隙在其alpha通道中其实是透明无色的。故缝隙产生了凹的效果。





节点说明

参考平面（ReferencePlane）指定纹理空间中要应用此效果的近似高度。值为 0 将使纹理完全离开表面，而值 0.5（默认值）表示部分表面凸起而部分区域凹陷。

坐标（Coordinate）接收此表达式所要修改的基本纹理坐标。

高度（Height）接收要用作高度贴图的纹理（或值）。

高度比输入（HeightRatioInput）从高度贴图中取得的深度的乘数。这个值越大，深度越极端。典型值的范围是 0.02 到 0.1。如果使用此输入，那么它将取代“高度比”（Height Ratio）属性中的任何值。



待解决

1. T_Brick_Clay_New_M 纹理的 红色 通道为什么可以连接到 粗糙度（Roughness）输入。 T_Brick_Clay_New_M 的 绿色 通道为什么可以连接到 环境光遮蔽（Ambient Occlusion）输入。
