四旋翼飞行器因其独特的垂直起降、悬停以及灵活机动能力，在军事、民用和科研领域得到了广泛应用。在诸多应用场景中，如环境监测、包裹投递、侦察巡逻等，四旋翼飞行器往往需要精确地按照预设航点进行导航，并可能面临动态障碍物规避、能耗优化等复杂约束。传统的PID控制、LQR控制等方法在处理多目标、多约束的复杂导航任务时，往往难以取得最优效果。本文旨在研究基于模型预测控制（Model Predictive Control, MPC）的算法，以实现四旋翼飞行器在多目标航点导航任务中的高效、鲁棒和智能控制。文章将深入探讨MPC算法的基本原理，分析其在四旋翼飞行器动力学模型、约束处理以及优化目标设定方面的应用，并针对多目标航点导航任务，提出并讨论一种集成路径规划与轨迹跟踪的MPC框架。

1. 引言

四旋翼飞行器（Quadrotor UAV）作为一种欠驱动系统，其动力学具有高度非线性、强耦合的特点。在执行复杂任务时，如穿越障碍物、跟踪动态目标或在风扰环境下保持稳定飞行，对控制算法的性能提出了严峻挑战。多目标航点导航任务，要求飞行器在满足一系列空间位置和时间序列约束的同时，尽可能地优化飞行性能，如最短时间、最小能耗或最大路径平滑度。

传统的控制方法，如比例-积分-微分（PID）控制，因其实现简单、鲁棒性强而在四旋翼飞行器控制中得到广泛应用。然而，PID控制器在面对系统模型变化、外部扰动或复杂约束时，其性能往往会下降，且难以实现最优控制。线性二次调节器（LQR）等现代控制理论方法，虽然可以处理多变量系统，但在处理非线性约束和动态规划问题上存在局限性。

模型预测控制（MPC）作为一种先进的控制策略，近年来在各种复杂动态系统控制中展现出强大的潜力。MPC的核心思想是利用系统模型对未来一段时间内的行为进行预测，并通过在线优化求解得到最优控制输入。其优势在于能够显式地处理系统约束、优化多目标函数，并对模型不确定性和外部扰动具有一定的鲁棒性。因此，将MPC应用于四旋翼飞行器的多目标航点导航，有望显著提升其自主飞行能力和任务执行效率。

2. 四旋翼飞行器动力学模型

准确的动力学模型是设计MPC控制器的基础。四旋翼飞行器通常由四个对称分布的旋翼提供升力与推力，通过改变不同旋翼的转速来控制飞行器的姿态和位置。

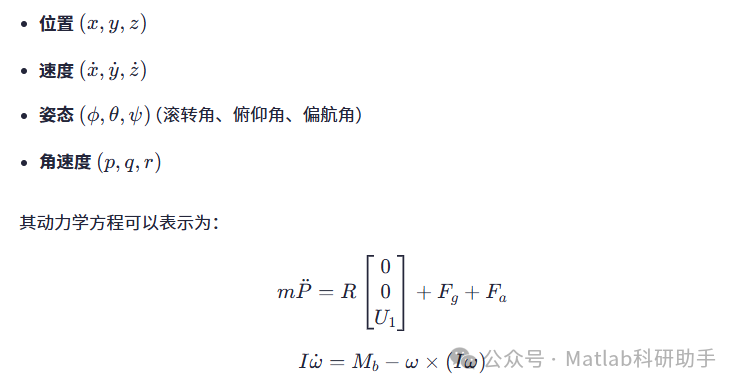

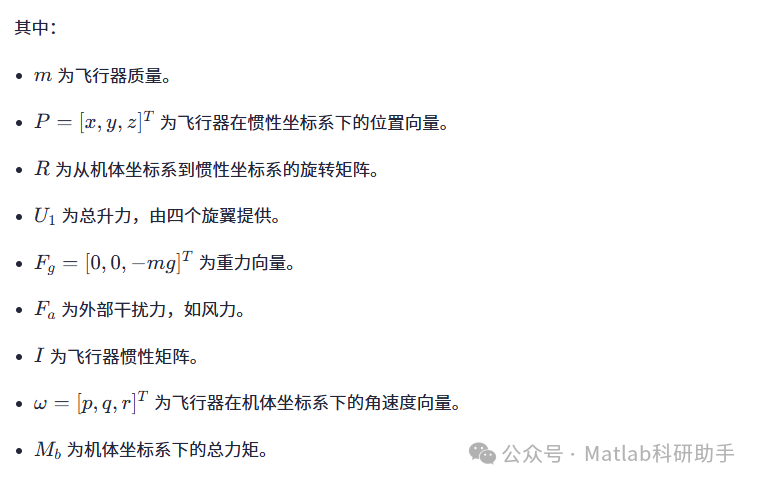

我们采用牛顿-欧拉方程来描述四旋翼飞行器的动力学特性。在惯性坐标系下，飞行器的位置和姿态可以用12个状态变量来描述：

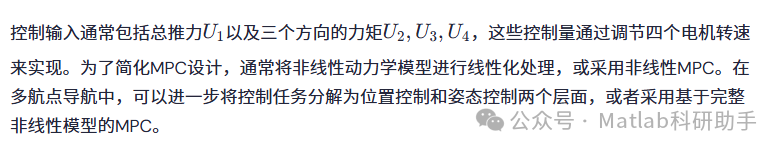

3. 模型预测控制（MPC）基本原理

MPC是一种基于模型的优化控制策略，其核心思想是：

1. 预测模型

   ：在每个控制周期，利用系统动力学模型预测系统未来一段时间内的行为。

2. 滚动优化

   ：在每个控制周期，基于当前系统状态，在预测时域内通过求解一个开环优化问题来确定最优控制序列。该优化问题通常包含一个目标函数（如最小化跟踪误差、控制输入变化等）和一系列系统约束（如输入限制、状态限制等）。

3. 反馈校正

   ：只将优化得到的最优控制序列的第一个元素施加给系统。

4. 重复执行

   ：在下一个控制周期，重新测量系统状态，重复上述过程，形成一个滚动优化的闭环控制过程。

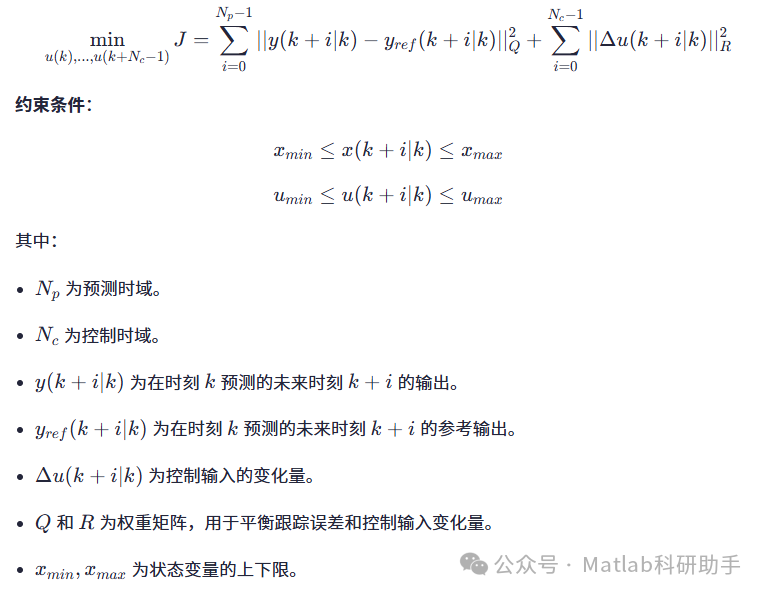

MPC的数学表述通常为一个有限时域的优化问题：

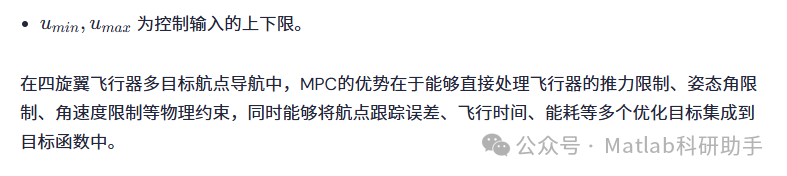

4. 基于MPC的多目标航点导航框架设计

为了实现四旋翼飞行器在多目标航点导航中的高效控制，本文提出一种集成路径规划与轨迹跟踪的MPC框架。该框架分为两个主要层次：

4.1 上层：任务规划与航点生成

在上层，根据任务需求，生成一系列离散的航点。这些航点不仅包含目标位置信息，还可以附带时间约束、速度约束、姿态约束等。对于复杂的环境，可以利用A算法、RRT算法或其他路径规划算法在全局地图中规划出一条无碰撞的路径，然后从该路径中提取关键的航点。

4.2 下层：基于MPC的轨迹生成与跟踪

下层是基于MPC的轨迹生成与跟踪模块。该模块接收上层规划的航点信息，并将其转化为MPC的参考轨迹。

4.2.1 参考轨迹生成

由于MPC通常需要连续的参考轨迹，我们需要将离散的航点转换为平滑的轨迹。这可以通过三次样条插值、B样条曲线或其他轨迹生成方法实现。生成的参考轨迹不仅包含位置信息，还应包含对应的参考速度和参考加速度，以供MPC进行预测。

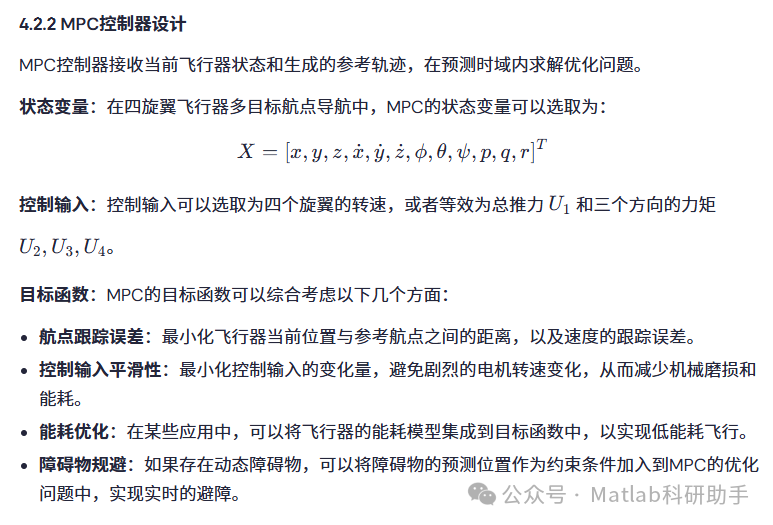

约束条件：

• 位置约束

  ：飞行器活动范围。

• 姿态角约束

  ：飞行器姿态角的物理限制。

• 速度与加速度约束

  ：飞行器最大速度和最大加速度限制。

• 控制输入约束

  ：电机最大/最小转速，以及由此产生的推力和力矩限制。

• 障碍物避免约束

  ：确保飞行器与障碍物之间保持安全距离。

MPC的求解器通常采用二次规划（Quadratic Programming, QP）或非线性规划（Nonlinear Programming, NLP）算法。对于实时性要求较高的四旋翼飞行器控制，需要选择高效的求解算法。

4.3 整体流程

1. 初始化

   ：设置四旋翼飞行器初始状态，加载任务航点。

2. 航点处理与参考轨迹生成

   ：将离散航点转化为平滑的参考轨迹（包含位置、速度、加速度信息）。

3. MPC迭代

   ：
   a. 状态测量：获取飞行器当前状态（位置、姿态、速度、角速度）。
   b. 模型预测：根据当前状态和动力学模型，预测飞行器在未来预测时域内的状态。
   c. 优化求解：在预测时域内，根据目标函数和约束条件，求解最优控制序列。
   d. 控制输入施加：将最优控制序列的第一个控制量施加给飞行器。
   e. 滚动更新：进入下一个控制周期，重复上述步骤。

4. 任务完成判断

   ：当飞行器到达所有目标航点或满足任务完成条件时，停止控制。

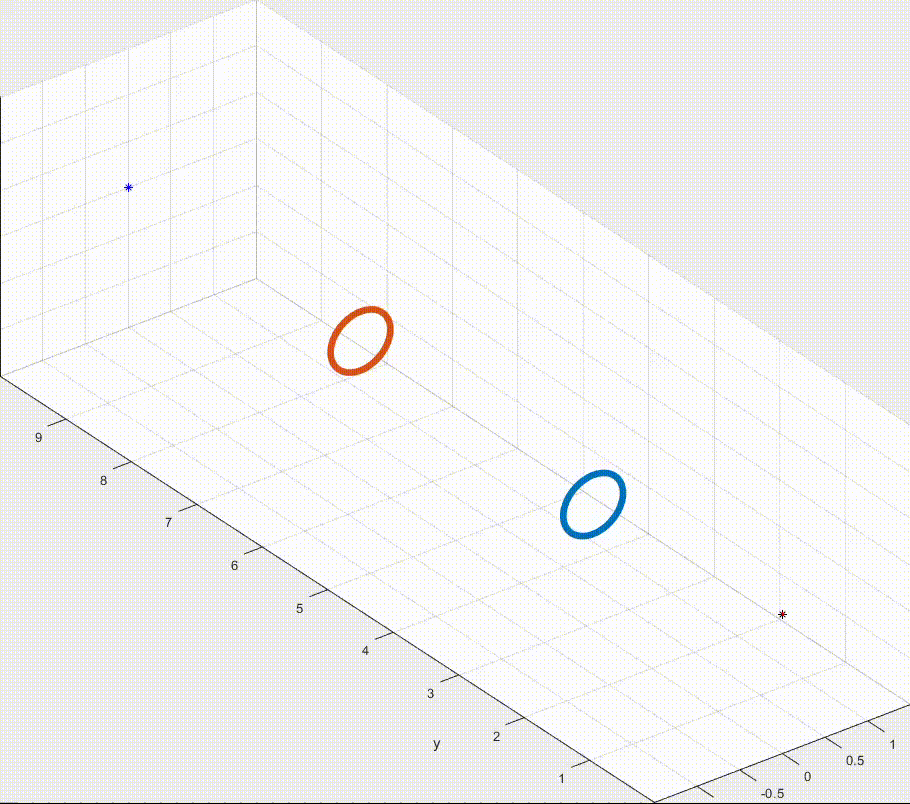

5. 挑战与展望

尽管MPC在四旋翼飞行器多目标航点导航中展现出巨大潜力，但仍面临一些挑战：

• 计算复杂度

  ：MPC需要实时求解优化问题，对于计算资源有限的机载平台，如何降低计算复杂度，提高实时性是一个关键问题。可以通过采用近似MPC、分布式MPC或优化求解算法来解决。

• 模型不确定性与扰动

  ：四旋翼飞行器动力学模型可能存在不确定性，且容易受到风扰等外部干扰。如何增强MPC对模型不确定性和外部扰动的鲁棒性是研究重点。可以考虑使用自适应MPC、鲁棒MPC或集成状态估计技术。

• 非凸约束处理

  ：在复杂的避障任务中，障碍物规避约束往往是非凸的，这会增加优化问题的求解难度。如何有效地处理非凸约束是MPC研究的一个重要方向。

• 多飞行器协作

  ：未来，多四旋翼飞行器协同完成任务将成为趋势，如何将MPC扩展到多智能体系统，实现分布式协调控制，是另一个富有挑战性的研究方向。

6. 结论

本文深入探讨了基于模型预测控制（MPC）的算法在控制四旋翼飞行器进行多目标航点导航方面的研究。我们分析了四旋翼飞行器的动力学特性，阐述了MPC的基本原理及其在处理约束和优化多目标方面的优势。在此基础上，提出了一种集成路径规划与轨迹跟踪的MPC框架，详细讨论了参考轨迹生成、MPC控制器设计（包括状态变量、控制输入、目标函数和约束条件）以及整体流程。

MPC作为一种先进的控制策略，能够有效解决四旋翼飞行器多目标航点导航中的复杂问题，提高其自主飞行能力和任务执行效率。尽管仍面临计算复杂度、模型不确定性以及非凸约束处理等挑战，但随着计算硬件性能的提升和优化算法的不断发展，MPC在四旋翼飞行器智能控制领域的应用前景将更加广阔。未来的研究将致力于提升MPC的实时性、鲁棒性，并探索其在多智能体系统和更复杂环境下的应用。
