在新能源领域，电池系统作为核心能量存储单元，其安全性与可靠性直接决定了整体系统的运行效能。传统电池系统采用固定串联或并联拓扑，一旦出现单体故障（如容量衰减、内阻增大、热失控前兆等），不仅难以精准定位故障，还可能因故障扩散导致整个系统瘫痪。可重构电池系统（Reconfigurable Battery System, RBS）通过灵活调整电池单体的连接方式与工作状态，为主动故障诊断提供了全新的技术路径。本文将从可重构电池系统的核心构成出发，深入分析其硬件拓扑结构与软件控制结构，重点探讨结构设计对主动故障诊断的支撑作用，并提出优化方向，为提升电池系统故障诊断的准确性与及时性提供理论与技术参考。

一、可重构电池系统的核心构成

可重构电池系统是融合电池单体、功率变换单元、开关网络、感知单元与控制单元的复杂系统，各部分协同工作，既实现能量的高效存储与输出，又为主动故障诊断提供硬件基础与控制逻辑。其核心构成可分为硬件层与软件层，两层结构相互耦合，共同支撑系统的可重构特性与故障诊断功能。

（一）硬件层核心组件

硬件层是可重构电池系统实现物理拓扑调整与状态感知的基础，主要包括以下核心组件：

电池单体 / 模组：作为能量存储的基本单元，通常采用锂离子电池（如磷酸铁锂电池、三元锂电池）、钠离子电池等。为便于重构与诊断，电池单体需具备一致的初始性能（容量、内阻、电压平台），同时模组设计需预留标准化接口，支持与开关网络的快速连接。在主动故障诊断中，电池单体的电压、电流、温度等参数是判断故障类型的关键依据，因此单体层面的高精度状态感知是硬件设计的基础要求。

开关网络：开关网络是实现电池拓扑重构的核心执行机构，通过控制开关的通断状态，改变电池单体的串联 / 并联组合方式，进而调整系统的输出电压、电流与容量。常用的开关元件包括金属 - 氧化物 - 半导体场效应晶体管（MOSFET）、绝缘栅双极型晶体管（IGBT）以及固态继电器（SSR）等。其中，MOSFET 因导通电阻小、开关速度快（纳秒级），适用于中小功率场景的高频重构；IGBT 则因耐压高、电流容量大，更适合大功率系统（如电动汽车、储能电站）。开关网络的拓扑设计直接决定了系统的重构能力与故障诊断的灵活性，例如，全桥型开关网络可实现任意单体的独立接入或切除，而半桥型开关网络则在成本与重构能力间取得平衡。

感知单元：感知单元负责实时采集电池系统的运行状态参数，为主动故障诊断提供数据支撑，主要包括电压传感器、电流传感器、温度传感器与内阻监测模块。电压传感器需实现单体级电压采集（精度通常要求 ±1mV），以捕捉电池单体的细微电压异常（如过充、过放、内部短路前兆）；电流传感器（如霍尔电流传感器）用于监测回路电流，结合电压数据计算单体内阻；温度传感器（如 NTC 热敏电阻、热电偶）需覆盖电池单体表面与内部关键区域，实时预警热失控风险；内阻监测模块则通过交流注入法或直流放电法，周期性测量单体内阻，间接反映电池的老化程度与健康状态（SOH）。

功率变换单元：功率变换单元（如 DC-DC 变换器、DC-AC 逆变器）用于调节电池系统的输出电压与功率，使其匹配负载需求。在可重构电池系统中，功率变换单元与开关网络协同工作，例如，当开关网络调整电池拓扑以改变输出电压时，DC-DC 变换器可进一步实现电压的精准稳定控制。同时，功率变换单元的运行状态数据（如输出电压纹波、转换效率）也可作为故障诊断的辅助依据，例如，转换效率突然下降可能预示开关元件故障或电池单体性能衰减。

（二）软件层核心模块

软件层是实现可重构逻辑与主动故障诊断的 “大脑”，通过算法驱动硬件层完成拓扑调整与故障分析，主要包括以下核心模块：

拓扑控制模块：拓扑控制模块根据系统运行需求（如负载功率、剩余电量）与故障诊断指令，生成开关网络的控制信号，实现电池拓扑的动态重构。例如，在正常运行时，控制模块选择串联拓扑以提升输出电压；当检测到某单体电压异常时，立即生成切换指令，将故障单体从回路中切除，同时调整其余单体的连接方式以维持系统输出稳定。拓扑控制模块需具备快速响应能力（毫秒级），以避免故障扩散，同时需考虑开关动作的时序协同，防止回路短路或电压突变。

状态估计模块：状态估计模块基于感知单元采集的数据，通过算法估算电池的关键状态参数，包括荷电状态（SOC）、健康状态（SOH）与故障状态（SOF）。常用的估计算法包括卡尔曼滤波（KF）及其衍生算法（如扩展卡尔曼滤波 EKF、无迹卡尔曼滤波 UKF）、粒子滤波（PF）以及神经网络算法等。例如，EKF 算法可融合电压、电流与温度数据，实时估算 SOC，其估算误差通常可控制在 ±3% 以内；而基于深度学习的 SOH 估算模型则可通过分析历史充放电数据，预测电池的老化趋势，为故障预警提供依据。状态估计的准确性直接决定了主动故障诊断的精度，因此算法需具备抗干扰能力，能够剔除传感器噪声与异常数据。

主动故障诊断模块：主动故障诊断模块是软件层的核心，其核心逻辑是 “通过主动调整系统拓扑或运行状态，激发故障特征，进而实现故障的精准定位与类型识别”。与传统被动故障诊断（仅依赖系统自然运行数据）相比，主动诊断可通过重构拓扑创造差异化的运行条件，放大故障单体与正常单体的状态差异，从而提升诊断的灵敏度与准确性。例如，当怀疑某单体存在内阻增大故障时，诊断模块可控制开关网络将该单体与其他单体分别串联在同一测试回路中，通过对比两者在相同电流下的电压降，判断是否存在内阻异常；若检测到温度异常，可通过调整该单体的充放电电流（如增大电流以加速产热），观察温度变化趋势，判断是否存在热失控前兆。

安全保护模块：安全保护模块与主动故障诊断模块联动，当诊断模块确认故障后，立即触发保护措施，防止故障扩大。保护措施包括：切除故障单体（通过开关网络）、降低系统输出功率、启动冷却系统（针对温度故障）、切断主回路（针对严重短路或热失控）等。同时，安全保护模块需具备冗余设计，例如，当主控制芯片故障时，可通过独立的硬件保护电路（如过压保护 OVP、过流保护 OCP）实现紧急停机，确保系统安全。

二、可重构电池系统的硬件拓扑结构分析

硬件拓扑结构是决定可重构能力与故障诊断效率的关键，不同拓扑设计在重构灵活性、成本、可靠性与诊断精度上存在显著差异。根据开关网络的连接方式与控制自由度，可将主流拓扑结构分为集中式拓扑、分布式拓扑与模块化拓扑三类。

（一）集中式拓扑结构

集中式拓扑结构的核心特征是：所有电池单体通过一个集中式开关网络连接到公共母线，开关网络由一个主控制器统一控制。其典型结构为 “电池阵列 + 全桥开关矩阵”，每个电池单体的正负极均通过独立的 MOSFET 开关连接到正极母线与负极母线，通过控制单体两端开关的通断，实现单体的 “接入”（开关闭合）或 “切除”（开关断开），以及串联 / 并联组合的调整。

1. 结构特点

重构灵活性高：可实现任意单体的独立控制，例如，可将任意 N 个单体串联以获得 N 倍单体电压，或 M 个单体并联以获得 M 倍单体容量，甚至可构建混合拓扑（部分串联 + 部分并联），满足不同负载需求。

诊断精度高：由于每个单体均可独立接入测试回路，在主动故障诊断中，可将疑似故障单体单独与标准电阻或正常单体对比，精准测量其电压、内阻、充放电曲线等参数，避免其他单体的干扰。例如，当诊断某单体是否存在容量衰减时，可单独对该单体进行恒流充放电测试，对比其实际容量与额定容量的差异，诊断误差可控制在 ±5% 以内。

成本与复杂度高：需为每个单体配置至少 2 个开关元件（正极与负极各 1 个），当电池数量较多时（如电动汽车电池包通常包含数百个单体），开关元件的数量会大幅增加，导致硬件成本上升、体积增大，同时也增加了开关驱动电路的复杂度与故障率。

2. 故障诊断应用场景

集中式拓扑结构适用于对故障诊断精度要求高、单体数量较少的场景，如小型储能系统（家庭储能、便携式设备）、医疗设备电池系统等。例如，在家庭储能系统中，若某锂离子电池单体出现轻微内阻增大，集中式拓扑可将该单体单独接入测试回路，通过测量其在不同电流下的电压响应，精准判断故障程度，并决定是否需要更换单体，避免因故障单体拖累整个系统的充放电效率。

（二）分布式拓扑结构

分布式拓扑结构的核心特征是：将电池单体分为若干组，每组配置独立的开关子网络与局部控制器，局部控制器通过通信总线（如 CAN、RS485、以太网）与主控制器连接，实现分布式控制与协同重构。其典型结构为 “分组电池阵列 + 子开关网络 + 局部控制器”，每组包含若干串联或并联的单体（如 10 个单体串联为一组），子开关网络可实现组内单体的局部重构（如切除组内故障单体），主控制器则通过协调各局部控制器，实现组间的拓扑调整（如组间串联以提升电压）。

1. 结构特点

成本与复杂度均衡：与集中式拓扑相比，分布式拓扑通过分组减少了开关元件的数量（每组仅需配置少量开关即可实现组内重构），降低了硬件成本与体积，同时分布式控制可减轻主控制器的计算负担，提升系统响应速度。

故障隔离性好：当某一组内出现单体故障时，局部控制器可快速将故障组与其他组隔离，或仅切除组内故障单体，避免故障扩散到整个系统。例如，若某组内 1 个单体发生短路，局部控制器可立即断开该单体的开关，组内其余 9 个单体仍可正常工作，系统仅需调整其他组的拓扑即可维持输出稳定。

重构灵活性受限：由于重构主要依赖组间调整，组内单体的组合方式相对固定，因此整体重构灵活性低于集中式拓扑。例如，若需微调输出电压，可能需要调整整个组的接入状态，而非单个单体，导致电压调整精度略低。

2. 故障诊断应用场景

分布式拓扑结构适用于单体数量较多、对成本与可靠性要求均衡的场景，如电动汽车动力电池系统、中型工商业储能电站等。例如，在电动汽车电池包中，通常将 200-300 个单体分为 20-30 组，每组配置独立的子开关网络与 BMS（电池管理系统）模块。当某组内单体出现电压异常时，局部 BMS 可通过子开关网络将该单体切除，并将故障信息上传至主控制器，主控制器则调整其他组的串联方式，确保电池包输出电压满足电机需求，同时在车辆充电时对故障单体进行进一步的主动诊断（如单独充电测试），判断故障类型与严重程度。

（三）模块化拓扑结构

模块化拓扑结构的核心特征是：将电池系统划分为若干个独立的 “电池模块”，每个模块包含电池单体、开关子网络、感知单元与局部功率变换器，模块之间通过标准化接口连接，可实现即插即用与灵活组合。其典型结构为 “独立电池模块 + 模块级功率变换 + 系统级总线”，每个模块可独立输出电能（通过自身的 DC-DC 变换器），系统通过控制各模块的输出功率与连接方式，实现整体能量调度与拓扑重构。

1. 结构特点

扩展性与容错性强：由于模块具备独立的能量转换与控制能力，可根据系统需求灵活增减模块数量（如增加模块以提升容量，减少模块以降低成本），同时当某模块故障时，可直接将其从系统中移除（无需调整其他模块的拓扑），系统容错性显著提升。

主动诊断能力突出：每个模块可独立进行自我诊断（如通过局部感知单元监测单体状态），同时系统可通过控制模块的输出功率、工作模式（如充电 / 放电切换），激发故障模块的特征信号。例如，当怀疑某模块存在容量衰减时，可控制该模块以额定电流放电，对比其实际放电时间与标准时间的差异，同时监测模块内部温度变化，判断是否存在内部短路或老化故障。

成本与体积较高：由于每个模块均需配置独立的功率变换器与控制单元，模块级硬件成本较高，导致整体系统成本高于集中式与分布式拓扑，同时模块的独立封装也会增加系统体积与重量。

2. 故障诊断应用场景

模块化拓扑结构适用于对扩展性、容错性与主动诊断能力要求极高的场景，如大型储能电站（如电网侧储能、光储充一体化电站）、特种车辆（如新能源重型卡车、工程车辆）等。例如，在电网侧储能电站中，通常由数十个甚至数百个电池模块组成，每个模块可独立参与电网调峰、调频。当某模块出现故障时，系统可立即将其退出运行，其他模块通过调整输出功率弥补容量缺口，同时对故障模块进行离线主动诊断（如拆解模块后对单体进行逐一测试），精准定位故障单体并进行更换，大幅提升电站的运行可靠性与可用性。

三、结构设计对主动故障诊断的支撑作用

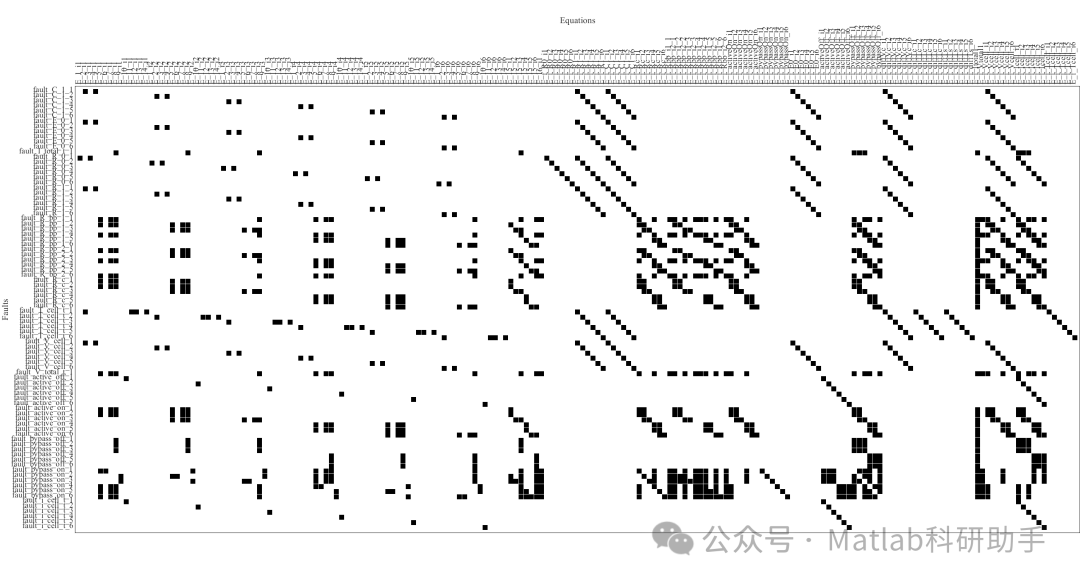

可重构电池系统的硬件拓扑与软件结构设计，直接决定了主动故障诊断的灵敏度（能否检测到微小故障）、准确性（能否正确识别故障类型）与及时性（能否快速定位故障）。具体而言，结构设计通过以下三方面为主动故障诊断提供支撑：

（一）拓扑灵活性：创造差异化诊断条件

主动故障诊断的核心逻辑是 “通过改变系统运行状态，放大故障特征”，而拓扑灵活性则决定了系统能否创造多样化的诊断条件。例如，在集中式拓扑中，由于每个单体可独立接入测试回路，诊断模块可设计 “对比测试” 方案：将疑似故障单体与正常单体分别串联在同一恒定电流回路中，测量两者的电压降（ΔV1 与 ΔV2），若 ΔV1-ΔV2 > 阈值（如 50mV），则判断疑似单体存在内阻增大故障。这种诊断方案的灵敏度远高于传统固定拓扑（传统拓扑中单体串联，无法单独测量），可检测到内阻增大 10% 以内的微小故障。

又如，在模块化拓扑中，诊断模块可通过控制模块的工作模式实现 “动态应力测试”：对疑似故障模块施加阶梯式充放电电流（如从 0.1C 逐步提升至 1C），同时监测模块的电压响应、温度变化与能量效率。若模块在高电流下出现电压骤降或温度异常升高，则可判断模块内存在接触不良或内部短路故障；而若能量效率持续低于阈值（如 90%），则预示模块内单体存在严重老化。这种动态应力测试可主动激发故障特征，避免传统被动诊断中 “故障特征不明显导致漏诊” 的问题。

（二）感知精度：提供高保真诊断数据

主动故障诊断的准确性依赖于感知数据的精度，而感知单元的结构设计（如传感器类型、安装位置、采样频率）直接决定了数据的保真度。例如，在电压感知方面，采用 “单体级差分采样” 结构（每个单体配置独立的差分放大器），可有效抑制共模干扰（如母线电压波动），将电压采样精度提升至 ±0.5mV，从而捕捉到电池过充初期的细微电压上升（如锂离子电池过充时电压从 3.6V 上升至 3.7V 的过程），为过充故障预警提供提前量（通常可提前 5-10 分钟）。

在温度感知方面，采用 “多点分布式布置” 结构（每个单体表面布置 2-3 个 NTC 传感器，模块内部布置热电偶传感器），可实现温度场的全面监测。例如，当电池单体出现内部短路时，首先会在短路点产生局部高温，内部热电偶传感器可在 0.1 秒内检测到温度上升，而传统表面传感器则需 1-2 秒才能响应，这种 “提前感知” 可为热失控故障的紧急处理争取关键时间。此外，感知单元的 “冗余设计”（如关键参数采用双传感器采集）可避免传感器故障导致的误诊，例如，若某电压传感器出现漂移，诊断模块可通过对比冗余传感器的数据，识别并剔除异常数据，确保诊断结果可靠。

（三）控制响应：实现快速故障隔离与诊断

主动故障诊断不仅需要精准识别故障，还需快速隔离故障以防止扩散，而控制单元的结构设计（如控制算法、通信协议、硬件冗余）决定了响应速度。例如，在分布式拓扑中，采用 “局部控制器 + 主控制器” 的双层控制结构，局部控制器可实现毫秒级的故障响应（如检测到单体短路后，0.5 毫秒内断开开关），而主控制器则通过高速通信总线（如以太网，传输速率 100Mbps）接收故障信息，实现系统级的拓扑调整。这种 “分层控制” 结构可大幅缩短故障隔离时间，避免故障在串联回路中扩散。
