🔥 内容介绍

在信号处理领域，色散信号广泛存在于无线通信、雷达、声纳、光学等诸多应用中。色散效应，即信号频率分量以不同速度传播，导致信号在时域上展宽，这给信号的检测、识别和参数估计带来了挑战。特别地，当多个色散信号相互叠加，形成交叉信号模式时，传统的线性信号处理方法往往难以有效分离并准确估计各个信号的群延迟（色散曲线）。因此，发展适用于交叉信号模式的色散信号群延迟估计和模式分离技术，对于上述应用至关重要。本文将探讨基于非线性调频模式分解（Nonlinear Chirp Mode Decomposition, NCMD）的色散信号处理方法，着重分析其在交叉信号模式下进行群延迟估计和模式分离的优势和挑战。

色散信号的特性与挑战

色散信号最显著的特征是其瞬时频率随时间变化。线性调频信号（Linear Frequency Modulated, LFM）是最常见的色散信号，其瞬时频率呈线性变化。然而，在实际应用中，信号的瞬时频率变化往往更为复杂，呈现非线性特征，例如指数调频、双曲调频等。此外，多径传播、多普勒效应等因素也会进一步加剧信号的色散效应，使得信号的瞬时频率与时间的函数关系变得更加难以建模和估计。

对于交叉信号模式，多个色散信号在时频域上相互重叠，导致传统的时频分析方法，如短时傅里叶变换（Short-Time Fourier Transform, STFT）和Wigner-Ville分布（Wigner-Ville Distribution, WVD），难以清晰地展现各个信号的瞬时频率曲线。信号的能量扩散和交叉项干扰会严重影响时频图像的解读，使得群延迟估计和模式分离变得困难。

非线性调频模式分解（NCMD）的原理与优势

NCMD是一种自适应的时频分析方法，旨在将复杂信号分解成若干个具有物理意义的本征调频函数（Intrinsic Chirp Function, ICF）。ICF的定义与经验模态分解（Empirical Mode Decomposition, EMD）中的本征模态函数（Intrinsic Mode Function, IMF）类似，但NCMD更强调信号的调频特性。ICF需要满足以下两个基本条件：

1. 对称性条件：

    在任意时刻，局部极大值和局部极小值相对于零轴对称。

2. 瞬时频率单调性条件：

    瞬时频率的变化趋势保持单调，避免出现剧烈的频率抖动。

NCMD的核心思想是迭代地从信号中提取满足上述条件的ICF。其具体步骤通常包括：

1. 瞬时频率估计：

    利用时频分析方法（如STFT、WVD或REASSIGNED STFT）初步估计信号的瞬时频率曲线。

2. 解调与滤波：

    基于估计的瞬时频率曲线，对信号进行解调，将其变换成近似单频信号。然后，采用低通滤波器滤除高频噪声。

3. 包络估计：

    对解调后的信号进行包络估计，通常采用希尔伯特变换或样条插值等方法。

4. 模式提取：

    将包络估计的结果作为ICF的幅度，将原始信号中的频率分量重新调制到相应的频率上，得到一个ICF。

5. 残差信号更新：

    从原始信号中减去提取的ICF，得到残差信号，重复步骤1-4，直到残差信号满足预设的停止条件。

相比于传统的时频分析方法，NCMD具有以下优势：

• 自适应性：

   NCMD能够根据信号的自身特性，自适应地提取ICF，无需预先设定基函数。

• 高分辨率：

   NCMD能够更准确地估计信号的瞬时频率，获得更高的时频分辨率。

• 抑制交叉项干扰：

   通过迭代地提取ICF，NCMD可以有效地抑制交叉项干扰，使得时频图像更加清晰。

• 适用于非线性调频信号：

   NCMD能够处理非线性调频信号，并将其分解成具有物理意义的ICF。

NCMD在交叉信号模式下的群延迟估计与模式分离

针对交叉信号模式，NCMD能够有效地进行群延迟估计和模式分离。其具体方法通常包括：

1. NCMD分解：

    首先，利用NCMD将交叉信号分解成多个ICF。

2. ICF筛选：

    根据ICF的能量、频率范围等特征，筛选出属于不同色散信号的ICF。这一步可以利用聚类算法或人工识别来实现。

3. 群延迟估计：

    对每个筛选出的ICF，利用时频分析方法（如REASSIGNED STFT）或瞬时频率估计方法（如多项式拟合）估计其瞬时频率曲线，该曲线即为该信号的群延迟。

4. 模式重构：

    将属于同一色散信号的ICF进行叠加，重构出该信号的估计。

在交叉信号模式下，NCMD的优势体现在以下几个方面：

• 减少信号重叠：

   NCMD将多个色散信号分解成多个ICF，降低了信号在时频域上的重叠程度，使得各个信号的瞬时频率曲线更容易被辨识。

• 抑制交叉项干扰：

   NCMD能够有效地抑制交叉项干扰，提高时频图像的清晰度，使得群延迟估计更加准确。

• 分离复杂信号：

   NCMD能够分离复杂的非线性调频信号，即使这些信号在时频域上高度重叠。

NCMD的应用与挑战

NCMD在多个领域具有广泛的应用前景，例如：

• 雷达信号处理：

   可以用于估计雷达信号的群延迟，提高目标检测和识别的性能。

• 声纳信号处理：

   可以用于分离水下声信号，识别不同声源。

• 生物医学信号处理：

   可以用于分析脑电信号和心电信号，提取疾病相关的特征。

• 光学信号处理：

   可以用于补偿光纤传输中的色散效应。

然而，NCMD也面临一些挑战：

• 计算复杂度高：

   NCMD的计算复杂度较高，特别是对于长时程信号。

• 参数选择困难：

   NCMD涉及多个参数的选择，如滤波器参数、停止条件等，这些参数的选择会影响分解结果。

• 模式混叠问题：

   当信号的频率变化过于剧烈或存在噪声干扰时，可能会出现模式混叠问题，导致ICF的提取出现错误。

• 对信号信噪比要求较高：

   在低信噪比环境下，NCMD的性能会受到影响。

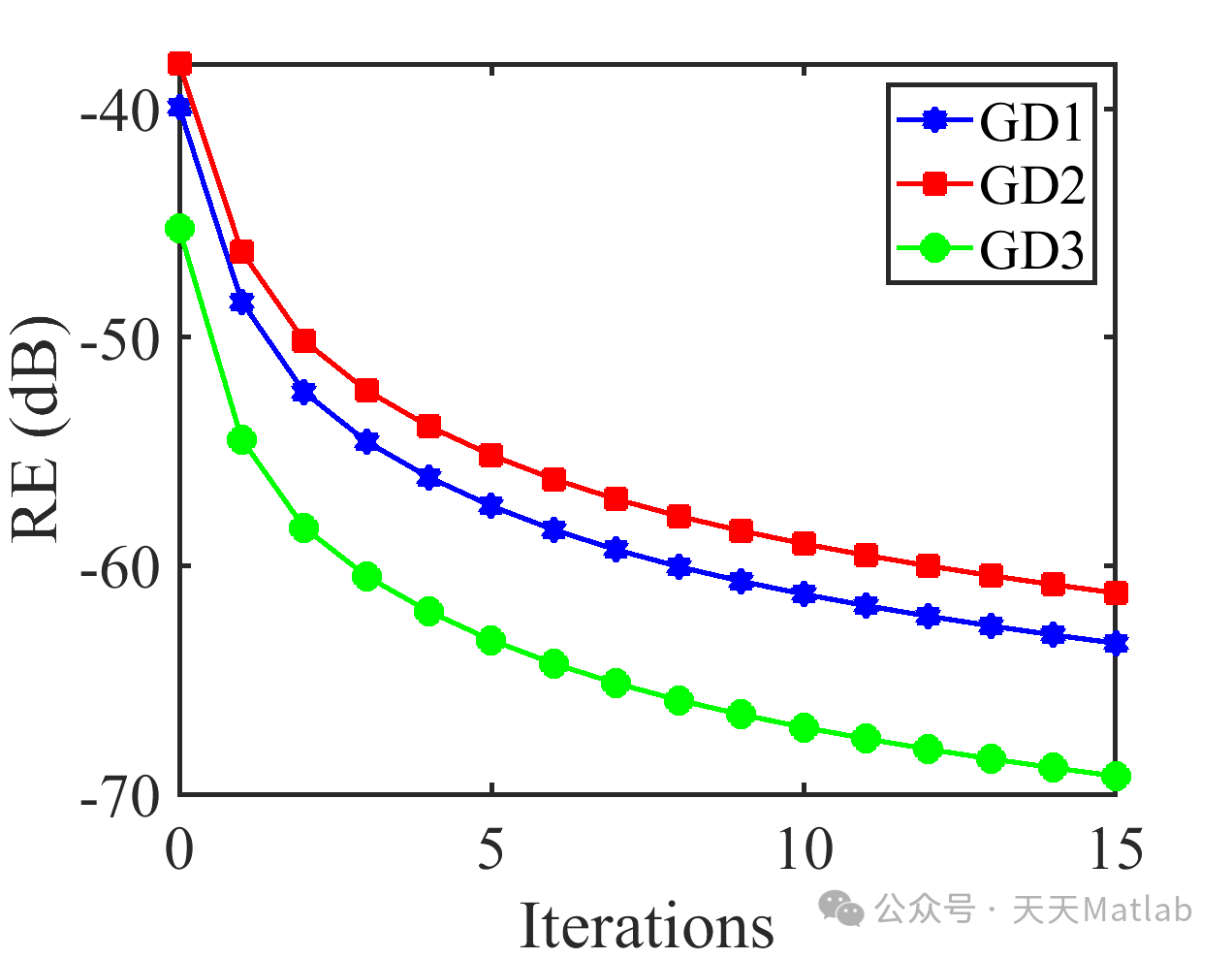

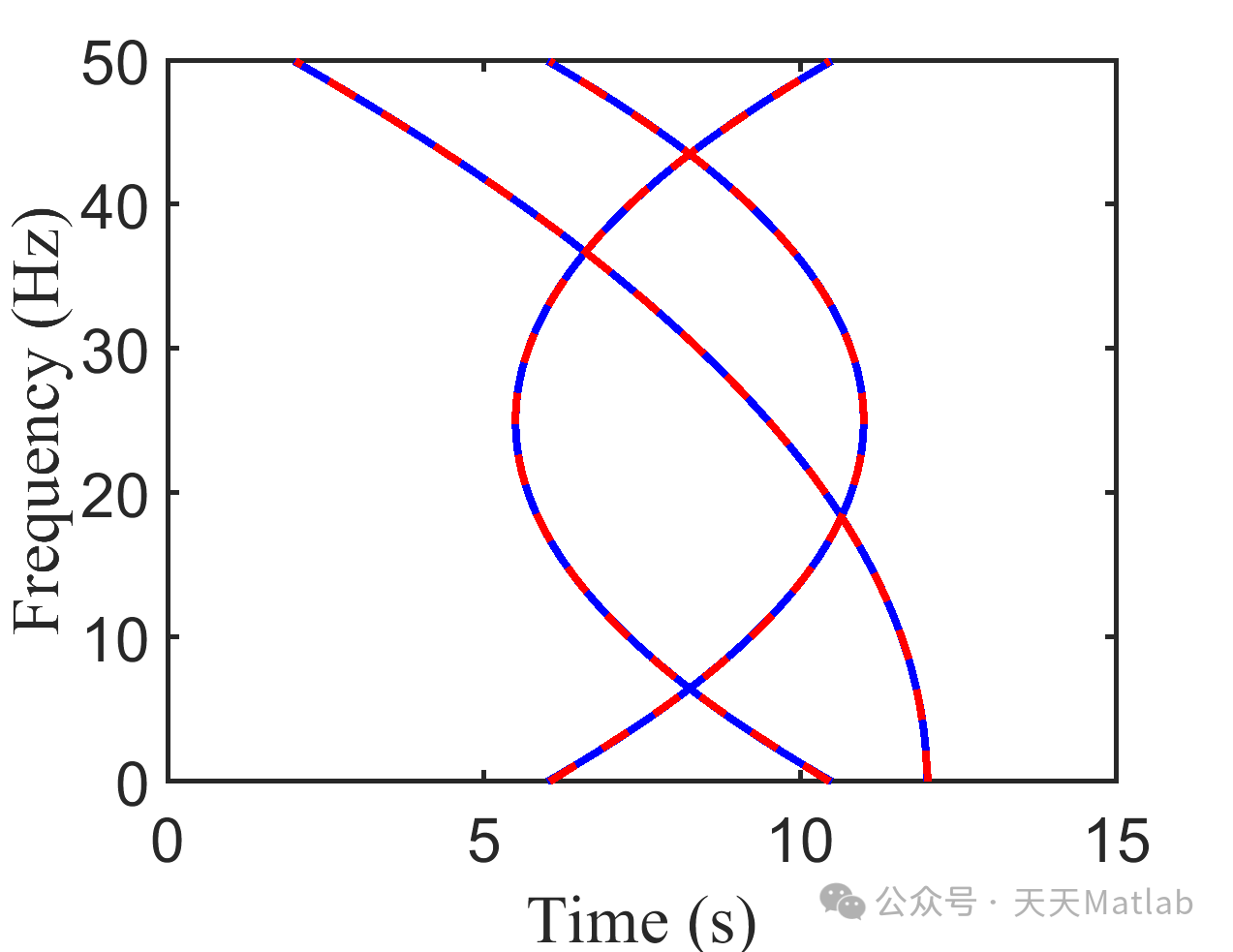

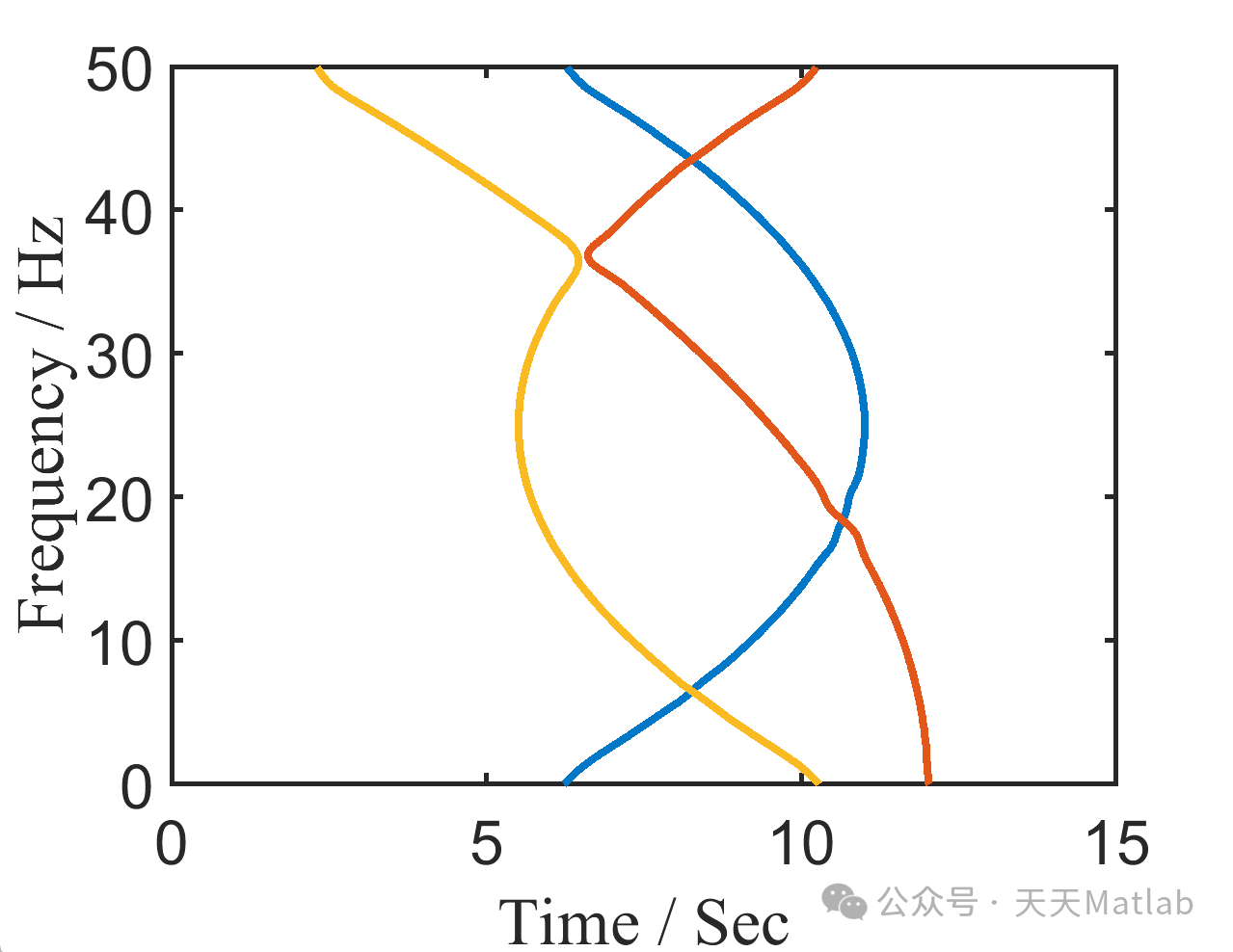

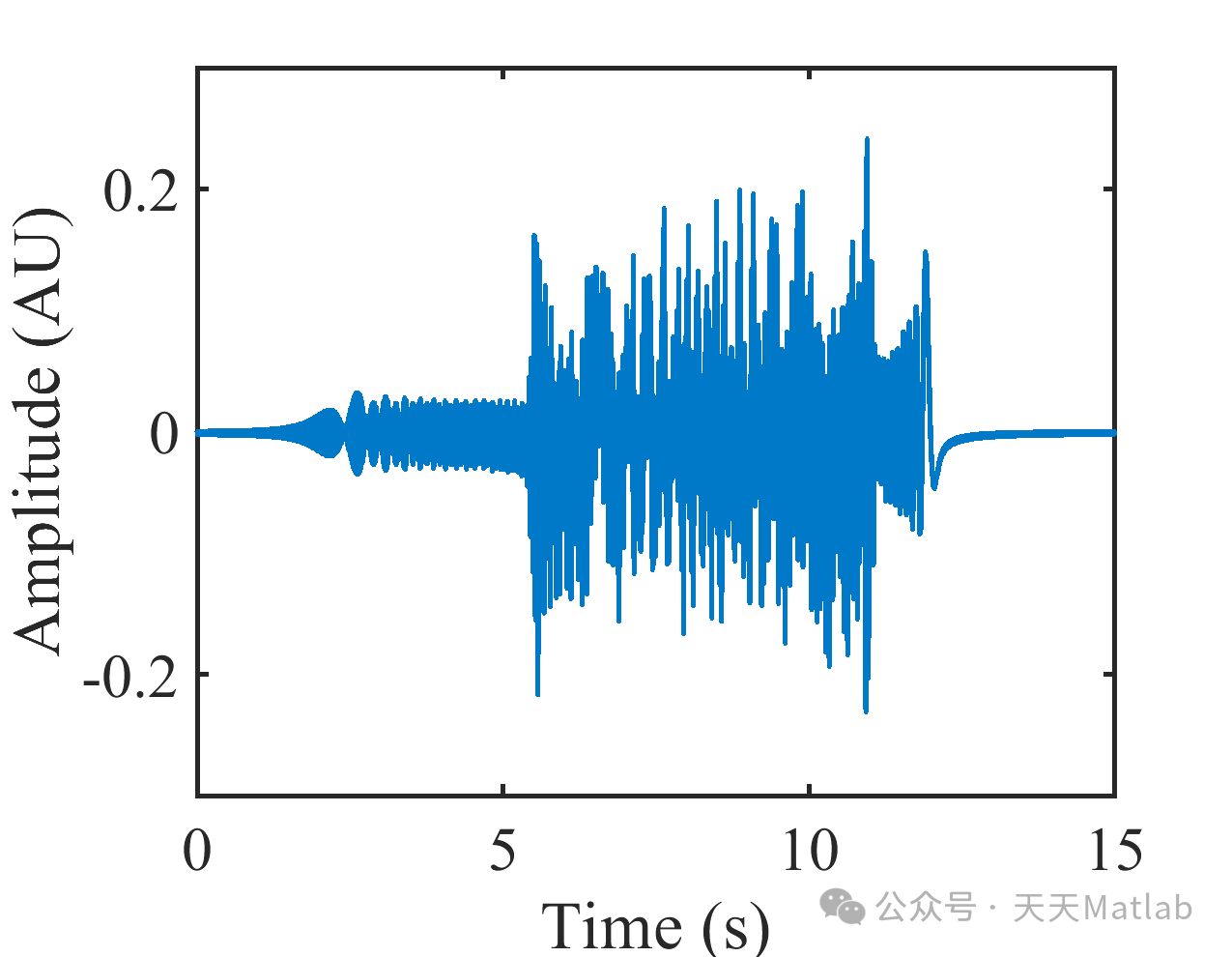

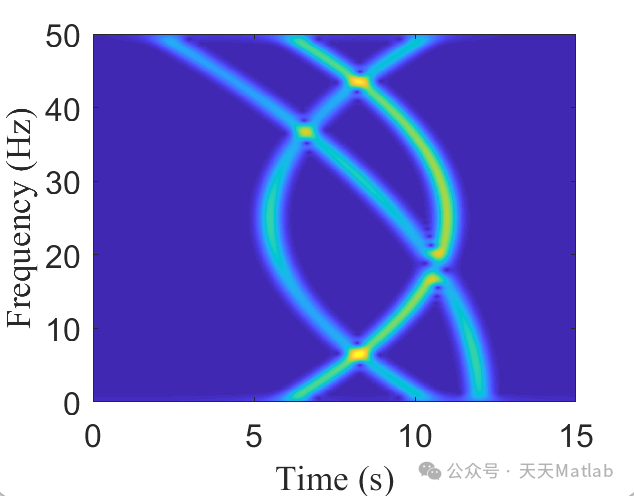

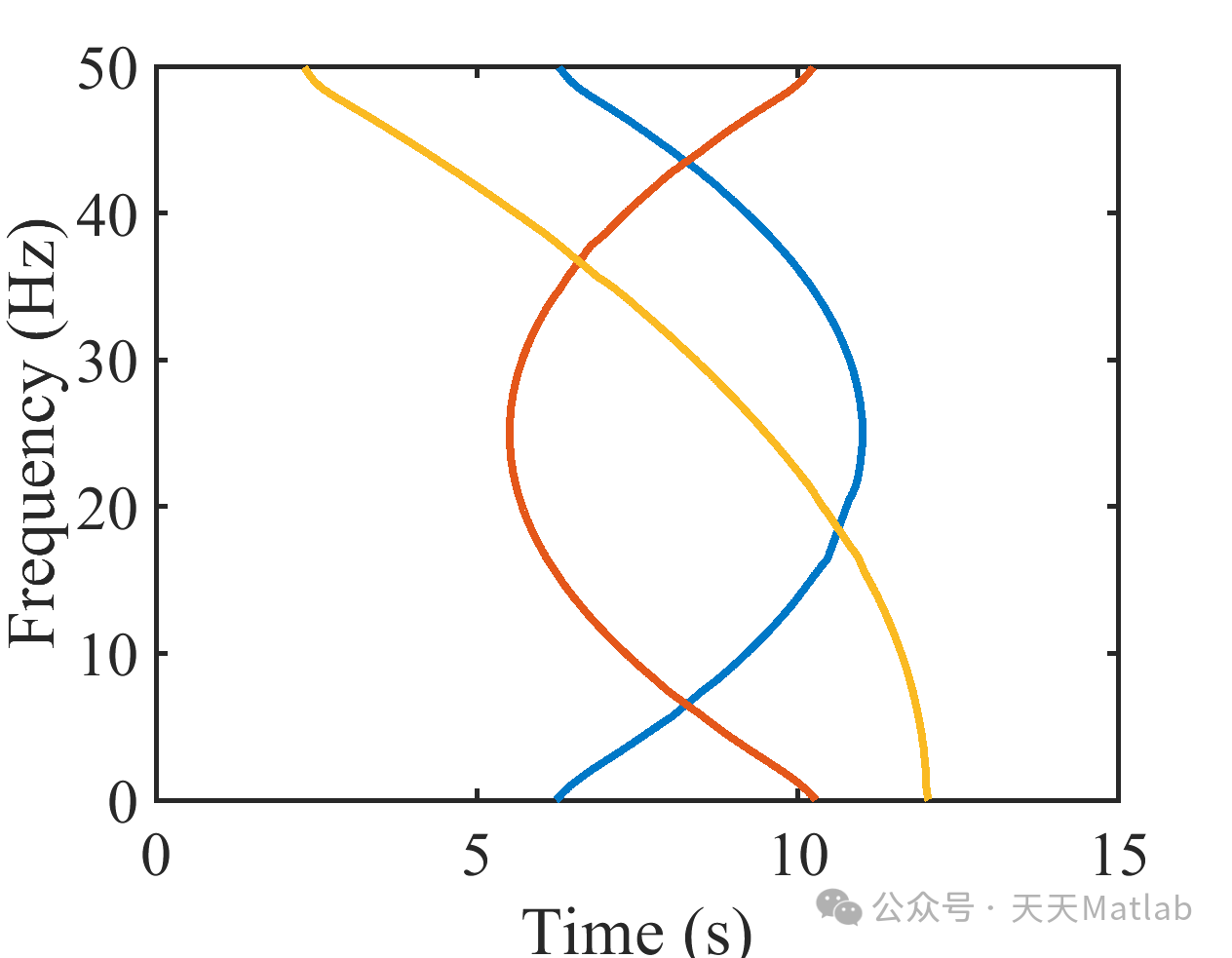

⛳️ 运行结果

🔗 参考文献
