Qt中的Facade模式详解

一、Qt中的Facade模式详解
二、何时使用Facade模式
三、Facade实现示例

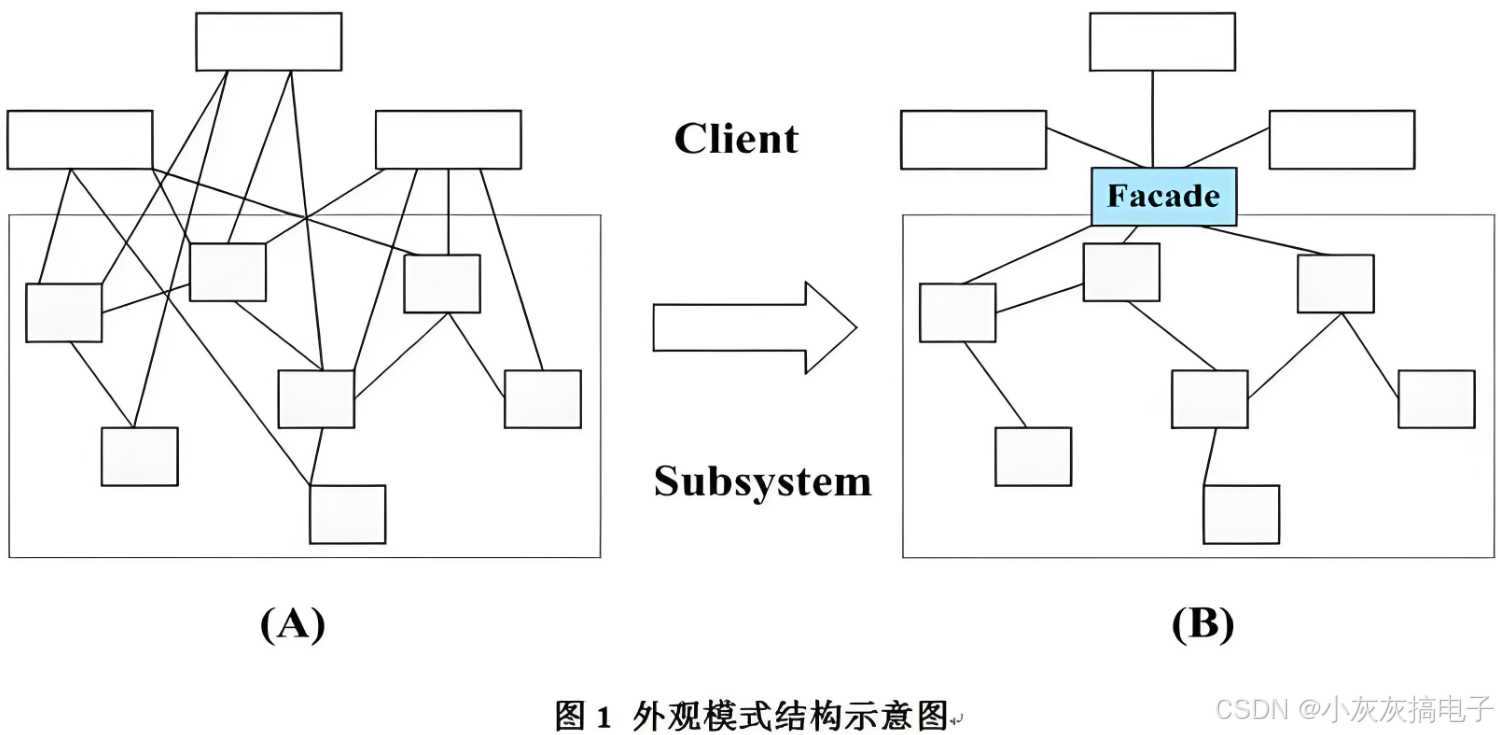

在这里插入图片描述

一、Qt中的Facade模式详解

Facade（外观）模式是一种结构型设计模式，它为复杂的子系统提供一个简用的高层接口，使客户端更容易使用系统功能。在Qt框架中，这种模式特别适用于封装复杂的底层API或整合多个模块。

1、核心思想

简化接口：将多个类的复杂操作封装成少量方法
解耦：客户端只需与外观类交互，不直接接触子系统
统一入口：为相关功能组提供单一访问点

2、Qt实现场景

封装底层API

// 文件操作外观类
class FileSystemFacade : public QObject {
public:
    bool copyDirectory(const QString &src, const QString &dest) {
        QDir dir(src);
        if (!dir.exists()) return false;

        // 封装QFile和QDir的复杂操作
        foreach(QString d, dir.entryList(QDir::Dirs | QDir::NoDotAndDotDot)) {
            QString newPath = dest + '/' + d;
            dir.mkpath(newPath);
            copyDirectory(src + '/' + d, newPath);
        }

        foreach(QString f, dir.entryList(QDir::Files)) {
            QFile::copy(src + '/' + f, dest + '/' + f);
        }
        return true;
    }
};

整合多个模块

// 网络服务外观类
class NetworkService : public QObject {
    QNetworkAccessManager *manager;
    QSettings *settings;
public:
    NetworkService(QObject *parent = nullptr) : QObject(parent) {
        manager = new QNetworkAccessManager(this);
        settings = new QSettings("MyApp", "NetworkConfig", this);
    }

    void uploadData(const QByteArray &data) {
        // 封装认证、请求构建和错误处理
        QNetworkRequest request(QUrl(settings->value("api_url").toString()));
        request.setRawHeader("Authorization",
                             "Bearer " + settings->value("token").toByteArray());

        QNetworkReply *reply = manager->post(request, data);
        connect(reply, &QNetworkReply::finished, [=]() {
            if (reply->error() != QNetworkReply::NoError) {
                qWarning() << "Upload error:" << reply->errorString();
            }
            reply->deleteLater();
        });
    }
};

3、设计要点

接口最小化原则

暴露最少必要方法
隐藏实现细节

class DatabaseFacade {
public:
    bool executeQuery(const QString &sql); // 仅暴露单一接口
private:
    QSqlDatabase db;
    QSqlQuery query;
    void connect(); // 隐藏连接细节
    void handleError(); // 隐藏错误处理
};

适配器功能

// 将第三方库接口转换为Qt风格
class ThirdPartyAdapter {
public:
    QImage convertToQtImage(ThirdPartyImage *img) {
        // 封装转换逻辑
        return QImage(img->data(), img->width(),
                      img->height(), QImage::Format_RGB32);
    }
};

线程安全封装

class ThreadSafeLogger {
public:
    void log(const QString &message) {
        QMutexLocker locker(&mutex);
        // 线程安全的日志操作
        qDebug() << QDateTime::currentDateTime().toString() << message;
    }
private:
    QMutex mutex;
};

4、优势分析

$\begin{aligned} \text{可维护性} & \propto \frac{1}{\text{耦合度}} \\ \text{开发效率} & \propto \text{接口简化度} \end{aligned}$

降低使用复杂度：客户端调用从多步操作简化为单方法调用
增强可扩展性：子系统修改不影响客户端
提升代码复用：通用功能集中管理
统一错误处理：集中管理异常和错误反馈
错误隔离：复杂的错误处理可以封装在Facade内部
减少耦合：客户端代码与具体的元数据处理器解耦

5、注意事项

合理控制访问：子系统类应设为private或protected
性能考量：多层封装可能引入额外开销
命名规范：推荐使用XXXFacade、XXXService等后缀

在Qt项目中使用Facade模式时，可结合信号槽机制增强灵活性：
class SensorFacade : public QObject {
    Q_OBJECT
public:
    void startMonitoring();
signals:
    void dataReceived(const QVariantMap &sensorData);
};
客户端只需连接dataReceived信号即可获取处理后的数据，完全隐藏数据采集、解析等复杂过程。

二、何时使用Facade模式

在Qt框架中使用Facade（外观）模式的最佳时机如下：

1. 简化复杂子系统交互

当Qt项目中存在多个相互关联的复杂模块（如网络通信QTcpSocket、数据库QSqlDatabase和日志系统QFile）时：

class SystemFacade : public QObject {
    Q_OBJECT
public:
    void executeOperation(const QString &data) {
        m_network.send(data);    // 封装网络模块
        m_database.save(data);   // 封装数据库操作
        m_logger.write(data);    // 封装日志记录
    }
private:
    NetworkModule m_network;
    DatabaseModule m_database;
    LoggerModule m_logger;
};

客户端只需调用facade.executeOperation()，无需了解各子模块细节。

2. 统一跨平台接口

当需要为不同平台（Windows/Linux/macOS）提供一致的操作接口时：

class PlatformFacade {
public:
    void showNotification(const QString &msg) {
        #ifdef Q_OS_WIN
            WinNotifier::show(msg);  // Windows实现
        #elif defined(Q_OS_MAC)
            MacNotifier::show(msg);  // macOS实现
        #endif
    }
};

客户端通过facade.showNotification()调用，屏蔽平台差异。

3.*重构遗留系统

当改造旧版Qt代码（如基于QWidget的复杂对话框）时：

class RegistrationFacade {
public:
    bool registerUser(const UserData &data) {
        return m_validator.check(data)    // 验证输入
            && m_db.store(data)           // 数据库存储
            && m_mailer.sendConfirm();    // 邮件通知
    }
};

新业务逻辑通过单一接口registerUser()访问，保留原有子模块但简化调用。

4. 降低模块耦合度

在MVVM架构中协调QAbstractItemModel、QViewModel和QWidget：

class ViewCoordinator {
public:
    void updateUI() {
        m_model.loadData();          // 触发数据加载
        m_viewModel.process(m_model); // 数据处理
        m_view.refresh();            // 界面刷新
    }
};

三、Facade实现示例

子系统类（复杂接口）

首先，我们有一些处理特定格式的类：

// MP3元数据处理器
class Mp3MetadataReader {
public:
    Mp3MetadataReader(const QString& filePath) { /* 初始化 */ }

    QMap<QString, QString> readAllTags() {
        // 复杂的MP3标签读取逻辑
        QMap<QString, QString> tags;
        tags["title"] = readId3v2Tag("TIT2");
        tags["artist"] = readId3v2Tag("TPE1");
        // ... 其他标签
        return tags;
    }

    QString readId3v2Tag(const QString& frameId) { /* 具体实现 */ }

    // 其他复杂的MP3特定方法...
};

// FLAC元数据处理器
class FlacMetadataReader {
public:
    FlacMetadataReader(const QString& filePath) { /* 初始化 */ }

    QVariantMap getVorbisComments() {
        // 复杂的FLAC Vorbis注释读取逻辑
        QVariantMap comments;
        comments["TITLE"] = readVorbisField("TITLE");
        comments["ARTIST"] = readVorbisField("ARTIST");
        // ... 其他注释
        return comments;
    }

    QString readVorbisField(const QString& fieldName) { /* 具体实现 */ }

    // 其他复杂的FLAC特定方法...
};

Facade类（简化接口）

现在我们创建Facade类来统一这些不同格式的接口：

class MultimediaMetadataFacade {
public:
    enum class MetadataType {
        Title,
        Artist,
        Album,
        Year,
        Genre,
        TrackNumber,
        Comment
    };

    explicit MultimediaMetadataFacade(const QString& filePath)
        : m_filePath(filePath) {
        // 根据文件扩展名确定合适的处理器
        if (filePath.endsWith(".mp3", Qt::CaseInsensitive)) {
            m_reader.reset(new Mp3MetadataReader(filePath));
        } else if (filePath.endsWith(".flac", Qt::CaseInsensitive)) {
            m_reader.reset(new FlacMetadataReader(filePath));
        }
        // 可以添加其他格式的支持...
    }

    QString getMetadata(MetadataType type) {
        if (!m_reader) {
            return QString();
        }

        if (dynamic_cast<Mp3MetadataReader*>(m_reader.data())) {
            return getMp3Metadata(type);
        } else if (dynamic_cast<FlacMetadataReader*>(m_reader.data())) {
            return getFlacMetadata(type);
        }

        return QString();
    }

    QMap<QString, QString> getAllMetadata() {
        if (!m_reader) {
            return QMap<QString, QString>();
        }

        if (auto mp3Reader = dynamic_cast<Mp3MetadataReader*>(m_reader.data())) {
            return mp3Reader->readAllTags();
        } else if (auto flacReader = dynamic_cast<FlacMetadataReader*>(m_reader.data())) {
            QMap<QString, QString> result;
            QVariantMap comments = flacReader->getVorbisComments();
            for (auto it = comments.begin(); it != comments.end(); ++it) {
                result[it.key()] = it.value().toString();
            }
            return result;
        }

        return QMap<QString, QString>();
    }

private:
    QString getMp3Metadata(MetadataType type) {
        Mp3MetadataReader* reader = static_cast<Mp3MetadataReader*>(m_reader.data());
        switch (type) {
            case MetadataType::Title: return reader->readId3v2Tag("TIT2");
            case MetadataType::Artist: return reader->readId3v2Tag("TPE1");
            case MetadataType::Album: return reader->readId3v2Tag("TALB");
            // 其他元数据类型...
            default: return QString();
        }
    }

    QString getFlacMetadata(MetadataType type) {
        FlacMetadataReader* reader = static_cast<FlacMetadataReader*>(m_reader.data());
        switch (type) {
            case MetadataType::Title: return reader->readVorbisField("TITLE");
            case MetadataType::Artist: return reader->readVorbisField("ARTIST");
            case MetadataType::Album: return reader->readVorbisField("ALBUM");
            // 其他元数据类型...
            default: return QString();
        }
    }

    QString m_filePath;
    QScopedPointer<QObject> m_reader; // 基类指针，指向具体处理器
};

使用Facade的客户端代码

int main() {
    // 使用Facade简化接口访问多媒体元数据
    MultimediaMetadataFacade metadata("song.mp3");

    // 获取特定元数据
    QString title = metadata.getMetadata(MultimediaMetadataFacade::MetadataType::Title);
    QString artist = metadata.getMetadata(MultimediaMetadataFacade::MetadataType::Artist);

    qDebug() << "Title:" << title;
    qDebug() << "Artist:" << artist;

    // 获取所有元数据
    QMap<QString, QString> allMetadata = metadata.getAllMetadata();
    for (auto it = allMetadata.begin(); it != allMetadata.end(); ++it) {
        qDebug() << it.key() << ":" << it.value();
    }

    // 同样的接口可以用于FLAC文件
    MultimediaMetadataFacade flacMetadata("song.flac");
    QString flacTitle = flacMetadata.getMetadata(MultimediaMetadataFacade::MetadataType::Title);
    qDebug() << "FLAC Title:" << flacTitle;

    return 0;
}
