【无线传输】 LTE-FDD OFDM下行无线传输链路设计与Matlab仿真

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

长期演进（LTE）是第四代移动通信系统（4G）的标准，它基于正交频分复用（OFDM）技术，为用户提供高速率、低延迟的无线数据传输。本文深入探讨了 LTE-频分双工（FDD）模式下行链路的无线传输设计，详细分析了从物理层到高层的关键技术，包括信道编码、调制、资源分配、MIMO、HARQ 等。本文旨在阐明 LTE 下行链路传输链路的设计原理，并为相关研究提供参考。

关键词：LTE，FDD，OFDM，下行链路，无线传输，物理层，资源分配，MIMO，HARQ

1. 引言

随着移动互联网的飞速发展，用户对无线数据传输速率和质量的需求日益增长。LTE 作为 4G 技术的核心标准，以其卓越的性能和广泛的应用而备受关注。LTE 采用 OFDM 技术作为其核心调制方式，能够有效对抗多径衰落，提高频谱利用率。在双工方式方面，LTE 主要采用 FDD 和时分双工（TDD）两种模式。本文将重点关注 LTE-FDD 模式下的下行链路无线传输设计，详细阐述其关键组成部分。

2. LTE-FDD 下行链路概述

LTE-FDD 系统将上下行链路分别分配在不同的频段上，从而实现同步的双向通信。下行链路负责将基站（eNodeB）的数据传输给用户设备（UE）。其传输过程涉及多个层次，包括物理层、媒体接入控制层（MAC）、无线链路控制层（RLC）、分组数据汇聚协议层（PDCP）和IP层等。其中，物理层主要负责信号的调制解调和信道编码，是整个传输过程的基础。

3. 物理层关键技术

LTE 下行链路的物理层采用 OFDM 技术，并结合多天线技术（MIMO）和混合自动重传请求（HARQ）机制，以提高频谱效率和传输可靠性。以下将详细介绍物理层的关键技术。

3.1. OFDM 技术

OFDM 是一种多载波调制技术，它将高速率的数据流分成多个低速率的子数据流，分别调制到多个正交的子载波上进行传输。相比于传统的单载波调制，OFDM 具有以下优点：

• 抗多径衰落能力强： OFDM 将宽带信道划分为多个窄带子信道，从而减少了频率选择性衰落的影响。

• 频谱利用率高： 子载波之间具有正交性，可以有效地利用频谱资源。

• 系统灵活性高： 可以通过调整子载波的配置，灵活地适应不同的信道环境。

在 LTE 中，OFDM 信号的生成和解调分别通过快速傅里叶逆变换（IFFT）和快速傅里叶变换（FFT）来实现。为了消除多径效应引起的符号间干扰（ISI），OFDM 系统通常会引入循环前缀（CP）。

3.2. 信道编码

信道编码是数字通信系统中的重要环节，它通过在发送端引入冗余信息，来提高接收端纠错的能力，从而提高传输的可靠性。在 LTE 下行链路中，主要采用了以下两种信道编码方式：

• Turbo 码： Turbo 码是一种高性能的纠错码，在较低信噪比的情况下，仍能提供良好的性能，主要应用于业务信道（PDSCH）的数据传输。

• 卷积码： 卷积码的译码算法相对简单，适用于对译码时延要求较高的控制信道（PDCCH）。

3.3. 调制技术

调制是指将数字信号转换成模拟信号的过程，以便于在无线信道中传输。LTE 下行链路采用多种调制方式，包括：

• QPSK (Quadrature Phase Shift Keying)： 四相相移键控，每符号传输 2 比特信息，适用于对可靠性要求较高的控制信道。

• 16QAM (16-Quadrature Amplitude Modulation)： 16 正交幅度调制，每符号传输 4 比特信息，适用于对速率要求较高的场景。

• 64QAM (64-Quadrature Amplitude Modulation)： 64 正交幅度调制，每符号传输 6 比特信息，适用于信道条件良好的场景，可以实现更高的数据传输速率。

根据信道质量指示（CQI）的反馈，eNodeB 会动态地选择合适的调制方式，以达到最佳的频谱效率和传输可靠性。

3.4. 资源分配

LTE 系统以资源块（RB）为基本资源单位进行调度。一个 RB 在频域上包含 12 个子载波，在时域上包含一个时隙（0.5ms）。eNodeB 会根据用户的信道质量、业务类型和优先级等因素，动态地为用户分配资源。资源分配过程涉及到以下几个方面：

• 调度算法： 调度算法决定了如何将资源分配给多个用户。常用的调度算法包括：最大吞吐量算法、比例公平算法、轮询算法等。

• 资源分配粒度： LTE 可以进行细粒度的资源分配，支持不同用户使用不同数量的 RBs，从而提高频谱利用率。

• 动态资源分配： eNodeB 可以根据信道变化动态调整资源分配，以适应无线信道的时变特性。

3.5. MIMO 技术

多输入多输出（MIMO）技术利用多个发射和接收天线来提高系统容量和传输可靠性。在 LTE 下行链路中，MIMO 技术主要分为以下几种模式：

• 空间复用： 通过多个天线同时发射多个数据流，从而提高数据传输速率。

• 波束成形： 通过调整天线阵列的相位和幅度，将信号能量集中在目标用户方向，从而提高信号强度和覆盖范围。

• 空时编码： 在多个天线上发射经过编码的数据，从而提高传输的可靠性和抗衰落能力。

LTE 支持多种 MIMO 模式，eNodeB 可以根据信道条件和用户需求动态地选择合适的模式。

3.6. HARQ 技术

混合自动重传请求（HARQ）是一种纠错机制，它结合了前向纠错（FEC）和自动重传请求（ARQ）。在 LTE 下行链路中，当 UE 未能正确接收数据时，会向 eNodeB 发送 NACK（否定应答），请求重传。eNodeB 收到 NACK 后，会重传数据。HARQ 技术可以有效地提高数据传输的可靠性，并减少重传次数。

4. 高层协议

除了物理层，LTE 的下行链路传输还涉及 MAC 层、RLC 层、PDCP 层等高层协议。这些层主要负责数据包的分割、重组、排序和加密等操作。

• MAC 层： MAC 层主要负责资源调度、HARQ 和逻辑信道的复用。

• RLC 层： RLC 层主要负责数据包的分割和重组、错误检测和校正。

• PDCP 层： PDCP 层主要负责数据包的加密、压缩和头压缩。

这些层相互协作，共同保障数据的可靠传输。

📣 部分代码

% clear functionsdisp('Simulating the LTE Mode 3: Multiple Tx & Rx antrennas with open loop Spatial Multiplexing');%% initializationSNR_Vector = 0:2:30;BER_DLSCH_Vector = zeros(size(SNR_Vector)); % 传输层的BER (其实传输层用TrCh表示）BER_Physical_Vector = zeros(size(SNR_Vector)); % 物理层的BERnum_initialData = [7480,7736,7864,15264,15648,15840,22920,23432,23688]; % 这是自己算的对应每种调制方式的最开始的生成随机数据的大小，7480,7736,7864对应QPSK的第0、第5及其他子帧生成随机数据的大小，15264,15648,15840对应16QAM的第0、第5及其他子帧生成随机数据的大小，22920,23432,23688对应64QAM的第0、第5及其他子帧生成随机数据的大小% LTE_params = LTE_parameters( num_initialData,chanBandWidth,cpType,maxIter,PDSCH_Qm,NumTx,NumRx, NumLayer,NumCodeword,channelType,SNR,CorrelationLevel)LTE_params = LTE_parameters( 0,6,1,6,1,2,2, 2,2,5,0,1); % num_initialData和SNR还没有赋正确值switch LTE_params.PDSCH_Qm    case 1        Modulation_Type = 'QPSK';    case 2        Modulation_Type = '16QAM';    case 3        Modulation_Type = '64QAM';end

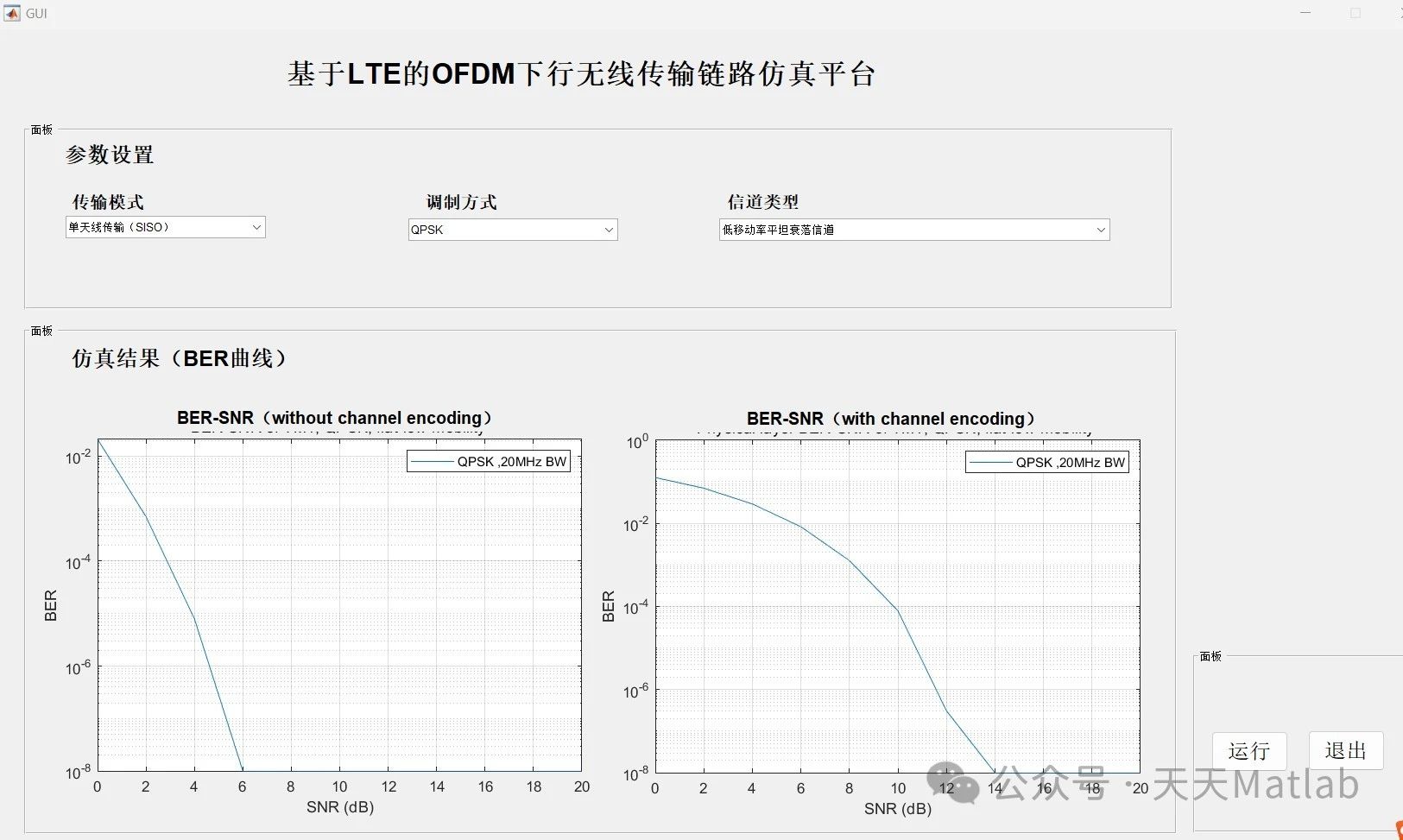

⛳️ 运行结果

​
