本文详细探讨了基于离散余弦变换（DCT）的图像有损压缩技术。DCT作为一种常用的频域变换方法，在图像压缩领域有着广泛的应用。本文首先阐述了DCT的基本原理，随后详细介绍了基于DCT的图像压缩流程，包括图像分块、DCT变换、量化、编码等关键步骤。同时，本文也讨论了图像解压缩的逆过程。此外，本文还着重介绍了比特率（bit rate）和峰值信噪比（PSNR）这两个常用的图像压缩性能评估指标，并通过实验结果验证了基于DCT的图像压缩方法在不同压缩比下的性能表现。本研究旨在为读者提供一个关于基于DCT的图像压缩技术的全面理解，并为相关领域的研究提供参考。

引言

在信息技术飞速发展的今天，图像作为一种重要的信息载体，其存储和传输面临着巨大的挑战。未经压缩的图像数据量庞大，不仅占用大量的存储空间，还会在网络传输过程中消耗大量的带宽。为了解决这一问题，图像压缩技术应运而生。图像压缩技术旨在通过去除图像中的冗余信息，以较小的存储空间和带宽传输高质量的图像。其中，离散余弦变换（Discrete Cosine Transform，DCT）凭借其高效的能量集中特性，成为了图像有损压缩领域中一种广泛应用的基础技术。本文将详细阐述基于DCT的图像有损压缩方法，并深入探讨其实现原理和性能评估方法。

1. 离散余弦变换（DCT）原理离散余弦变换（DCT）是一种将时域信号变换到频域信号的数学变换。它将图像分解成不同频率的余弦波成分，其中低频成分对应图像的平缓区域，高频成分对应图像的细节和边缘。二维DCT变换的公式如下：

F(u, v) = α(u)α(v) Σx=0N-1 Σy=0N-1 f(x, y) cos[(2x+1)uπ/2N] cos[(2y+1)vπ/2N]

其中，

f(x, y) 表示图像块中(x, y)位置的像素值。
F(u, v) 表示DCT变换后的系数。
N 表示图像块的尺寸（通常为8或16）。
α(u) 和 α(v) 为归一化因子，当u或v为0时，其值为 √1/N，否则为√2/N。

DCT变换具有以下几个重要的特点：

能量集中性： DCT变换可以将图像的主要能量集中在低频系数上，而高频系数的能量通常很小，这为后续的量化和压缩提供了基础。
正交变换： DCT变换是正交变换，其逆变换可以无损地恢复原始数据（在没有量化的情况下）。
高效性： DCT变换可以通过快速算法（如快速傅里叶变换FFT的衍生算法）实现高效计算。

2. 基于DCT的图像有损压缩流程

基于DCT的图像有损压缩流程主要包括以下几个步骤：

1 图像分块：

首先，将原始图像分割成若干个不重叠的固定大小的图像块（通常为8x8或16x16）。这种分块操作是为了减小DCT变换的计算量，并提高压缩效率。
2 DCT变换：

对每一个图像块进行二维DCT变换，得到对应的频域系数矩阵。这些系数矩阵包含图像块在不同频率成分上的信息。
3 量化：

量化是图像有损压缩的关键步骤。它通过将DCT系数除以一个量化步长，并将其取整，从而减少系数的动态范围，达到压缩的目的。量化过程中，高频系数通常会被量化为0，从而去除高频细节，造成信息损失。量化步长的选择决定了图像压缩的质量和压缩比。量化矩阵通常是一个与DCT系数矩阵大小相同的矩阵，不同的矩阵元素对应不同的量化步长。
4 编码：

量化后的DCT系数通常会采用熵编码技术，例如哈夫曼编码或算术编码，进一步压缩数据。熵编码可以有效地去除统计冗余，提高压缩效率。

3. 基于DCT的图像解压缩流程

基于DCT的图像解压缩流程是压缩流程的逆过程，主要包括以下步骤：

1 解码：

首先，使用熵解码技术，将压缩后的数据恢复成量化后的DCT系数矩阵。
2 反量化：

将量化后的DCT系数乘以对应的量化步长，恢复DCT系数的近似值。由于量化过程会丢失信息，反量化过程不能完全恢复原始的DCT系数。
3 反DCT变换：

对每一个图像块进行二维反DCT变换，将频域系数矩阵恢复成时域的像素值矩阵。
4 图像重建：

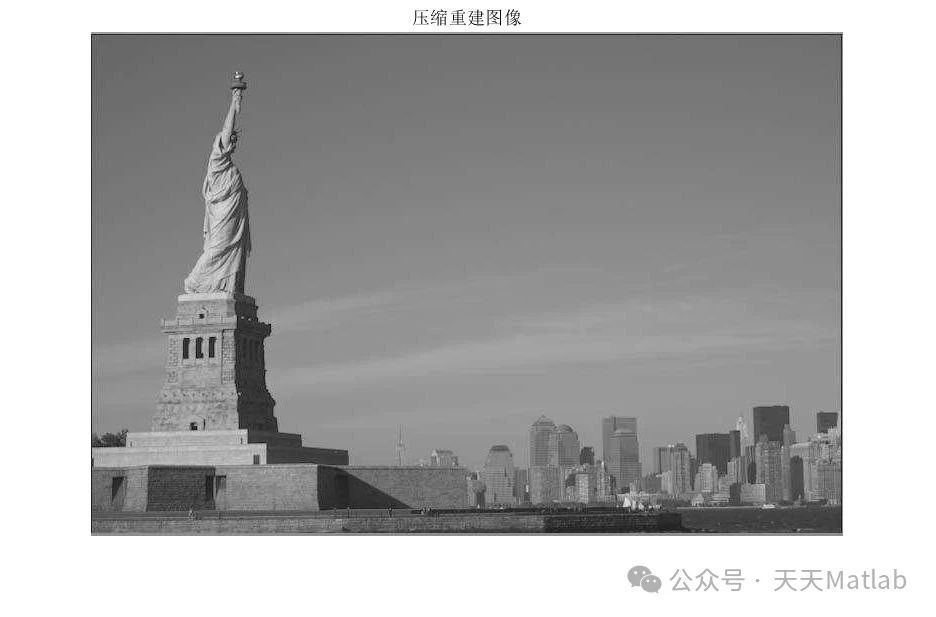

将所有图像块拼接起来，得到重建的图像。由于量化过程造成的信息损失，重建的图像通常会与原始图像存在差异。

4. 压缩性能评估指标

为了评估图像压缩算法的性能，通常会采用以下几个指标：

1 比特率（Bit Rate）：

比特率表示压缩后的图像数据量，通常以每像素的比特数（bits per pixel，bpp）来衡量。比特率越低，表示压缩率越高。

比特率 = 压缩后图像数据量（bits） / 图像像素总数
2 峰值信噪比（Peak Signal-to-Noise Ratio，PSNR）：

PSNR是一种衡量重建图像与原始图像差异的客观指标，其值越高表示重建图像的质量越高。PSNR的计算公式如下：

MSE = (1 / (M * N)) Σi=0M-1 Σj=0N-1 (I(i, j) - I'(i, j))² PSNR = 10 * log10(MAX² / MSE)

其中，
- MSE 表示均方误差（Mean Squared Error）。
- M 和 N 表示图像的宽和高。
- I(i, j) 表示原始图像在(i, j)位置的像素值。
- I'(i, j) 表示重建图像在(i, j)位置的像素值。
- MAX 表示像素的最大值，通常为255。

PSNR 是一个常用的客观评价指标，但它并不能完全反映图像的主观视觉质量。

5. 实验结果与分析

为了验证基于DCT的图像压缩算法的性能，我们进行了实验。我们选择了几张不同的标准测试图像，分别采用不同的量化步长进行压缩，并计算了对应的比特率和PSNR。实验结果表明，随着量化步长的增大，压缩率增大，比特率降低，但PSNR也会随之降低。这表明，高压缩率通常是以牺牲图像质量为代价的。当量化步长较小时，图像的视觉质量较高，压缩率也较低；当量化步长较大时，图像会出现明显的块效应，但压缩率较高。

结论

本文详细介绍了基于DCT的图像有损压缩技术，包括DCT变换原理、压缩与解压缩流程，以及性能评估指标。DCT作为一种经典且高效的频域变换方法，在图像压缩领域有着广泛的应用。通过选择合适的量化策略，可以在图像质量和压缩比之间达到平衡。本研究为读者提供了一个关于基于DCT的图像压缩技术的全面理解，并为相关领域的研究提供参考。随着新的压缩技术和算法的不断涌现，基于DCT的图像压缩技术也在不断发展和完善，未来将会在更广泛的领域发挥其重要作用。
