在现代电力系统中，电力调度无疑是保障电网稳定运行的关键环节，其重要性不言而喻。它就像是电网的 “指挥官”，负责协调和控制电力的生产、传输和分配，确保电能能够安全、可靠、经济地输送到每一个用户。随着新能源在电力系统中的渗透率不断攀升，新能源出力的不确定性给电力调度带来了前所未有的挑战。如何在这种复杂多变的情况下，实现电力系统的安全、经济、低碳运行，成为了电力领域亟待解决的重要问题。

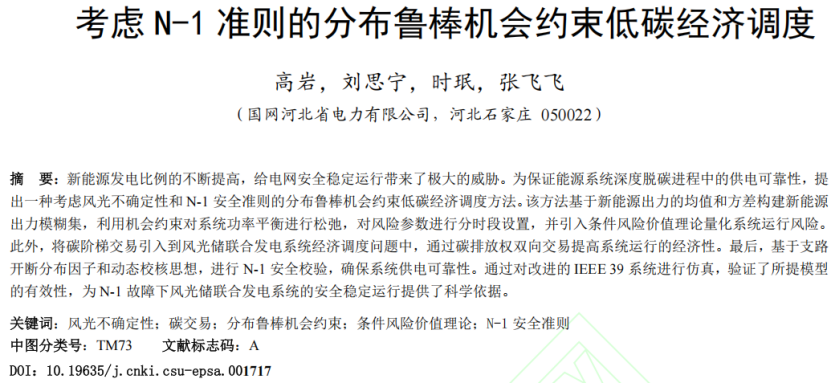

《考虑 N-1 准则的分布鲁棒机会约束低碳经济调度》这一程序的出现，为解决上述问题提供了新的思路和方法。该程序聚焦于新能源出力的不确定性，基于 IEEE39 节点系统，深入研究并实现了考虑 N-1 安全准则的分布鲁棒机会约束低碳经济调度。其内容涵盖了电力系统方向的众多热点领域，如分布鲁棒、机会约束、条件风险价值、阶梯碳交易、风光储联合、N-1 故障等。这些热点不仅反映了当前电力系统发展的趋势和需求，也为电力调度的研究和实践提供了丰富的理论和技术支持。更为难得的是，程序将这些看似分散的知识点巧妙地集成在一起，形成了一个有机的整体，为电力系统相关研究人员和工程师提供了一个极为便利的学习和研究平台，使得他们能够在一个程序中深入探索和理解多个重要概念和技术的应用。

程序亮点速览

（一）热点集成的知识宝库

该程序堪称电力系统领域的知识大宝库，它将分布鲁棒、机会约束、条件风险价值、阶梯碳交易、风光储联合、N-1 故障等多个热点概念有机融合。每一个热点都代表着电力系统研究和发展的前沿方向，具有极高的研究价值和实践意义。例如分布鲁棒优化，它结合了随机优化和鲁棒优化的优点，通过构建模糊集来描述不确定量的概率分布范围，从而在面对新能源出力不确定性时，能够更加灵活和有效地进行决策，使电力系统在不同的场景下都能保持较好的运行性能。机会约束则为处理不确定性提供了另一种视角，它允许约束在一定的概率水平下被满足，而不是像传统的确定性约束那样必须严格成立，这为电力调度在不确定性环境下的决策提供了更具现实意义的方法。这些热点概念各自独立又相互关联，程序将它们集成在一起，为研究人员提供了一个全面深入学习和研究电力系统调度的绝佳平台，无论是想深入钻研某一个热点专题，还是探索多个热点之间的协同作用，都能在这个程序中找到丰富的素材和实践机会。

（二）IEEE39 节点系统的基石作用

程序基于 IEEE39 节点系统展开深入研究。IEEE39 节点系统在电力研究领域犹如一块基石，拥有着不可替代的经典地位和显著优势。它模拟了实际大型互联电网的结构和特性，包含 39 个节点、46 条线路、3 个发电机节点、3 个调相机节点和 6 个静态负载节点。系统中考虑了线路的阻抗参数、变电站的变压器抽头位置等实际因素，还模拟了电网的频率和电压控制以及系统的动态行为。其负荷特性分析对于电力系统稳定性至关重要，包括静态负荷（通常假设为恒功率或恒阻抗模型）和动态负荷（考虑随时间变化的负荷特性，如感应电机的启动等）。通过对 IEEE39 节点系统进行研究，能够更加真实地反映电力系统在实际运行中的各种情况，为算法和模型的验证提供了可靠的基础。而且，该系统被广泛应用于各类电力系统研究中，积累了大量的研究成果和数据，基于此开展研究，便于与其他研究成果进行对比和分析，从而更好地评估所提出方法的有效性和优越性，进一步推动电力系统调度研究的发展。

二）模型搭建

1. 模糊集构建

在处理风光波动的不确定性时，均值 - 方差模糊集是一种非常有效的刻画方法。其原理是基于概率论和模糊数学的思想，通过对风光出力的均值和方差进行分析，构建一个模糊集合来描述其不确定性。具体实现步骤如下：首先，收集大量的风光出力历史数据，利用统计学方法计算出这些数据的均值和方差。然后，根据计算得到的均值和方差，确定模糊集的中心和半径。通常以均值作为模糊集的中心，以一定倍数的方差作为半径，这个倍数可以根据实际情况和对不确定性的容忍程度进行调整。通过构建隶属度函数来定义模糊集，常见的隶属度函数有高斯型、三角型等，不同的隶属度函数适用于不同的场景，需要根据实际数据的分布特点进行选择。例如，如果风光出力数据近似服从正态分布，高斯型隶属度函数可能更为合适；而如果数据分布较为集中，三角型隶属度函数可能更能准确地描述其不确定性。通过均值 - 方差模糊集的构建，能够更全面、准确地描述风光波动的不确定性，为后续的电力调度决策提供更可靠的依据。

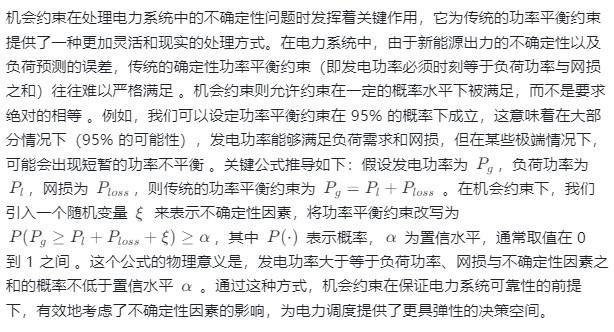

2. 机会约束与功率平衡

3. CVaR 风险量化

条件风险价值（CVaR）作为一种先进的风险度量工具，在量化极端风险方面具有独特的优势，它能够更全面地反映电力系统在极端情况下的风险状况。CVaR 的计算方式是在给定置信水平下，计算投资组合损失超过 VaR（风险价值）的条件期望值。例如，若某电力系统在 95% 置信水平下的 VaR 为一定值，意味着有 5% 的概率损失超过该值；而 CVaR 则进一步回答 “当损失超过该值时，平均损失是多少” 。在电力系统模型中，我们将 CVaR 应用于评估新能源出力不确定性带来的极端风险，具体步骤如下：首先，根据历史数据或预测模型，确定新能源出力的可能场景集合。对于每个场景，计算电力系统的运行成本或其他风险指标。然后，按照运行成本从小到大对这些场景进行排序，找到对应置信水平（如 95%）的分位数，即 VaR 值。计算超过 VaR 值的那些场景的平均运行成本，这个平均值就是 CVaR 值。通过将 CVaR 纳入电力调度模型的目标函数或约束条件中，可以有效地控制电力系统在极端情况下的风险，确保系统在面对不确定性时的安全性和稳定性。例如，在目标函数中增加 CVaR 项，使得调度决策在追求经济性的同时，也能充分考虑到极端风险，避免因极端情况导致的系统崩溃或重大损失。

4. 碳交易与联合调度

碳阶梯交易机制的运作与电力系统的低碳运行紧密相关，它通过经济手段激励发电企业减少碳排放，从而实现电力系统的低碳化目标。在该机制下，碳排放权被视为一种商品，企业根据自身的碳排放情况在市场上进行交易。当企业的碳排放量低于其拥有的碳排放配额时，它可以将多余的配额出售给其他碳排放量超标的企业，从而获得经济收益；反之，若企业的碳排放量超过配额，则需要从市场上购买额外的配额，这将增加其运营成本。这种奖惩机制促使企业积极采取节能减排措施，提高能源利用效率，降低碳排放。风光储联合调度策略的实现逻辑则是充分发挥风、光、储三种能源形式的互补优势，以应对新能源出力的不确定性，提高电力系统的稳定性和可靠性。风力发电和光伏发电具有间歇性和波动性，而储能系统则具有能量存储和释放的能力。当风光出力充足时，储能系统可以储存多余的电能；当风光出力不足或负荷需求高峰时，储能系统则释放储存的电能，补充电力供应。通过合理的控制策略，协调风、光、储之间的功率分配，实现电力的平滑输出，减少对传统化石能源发电的依赖，降低碳排放。例如，在白天光照充足、风力较大时，优先利用风光发电，将多余的电能储存到储能系统中；在夜晚或风光出力不足时，由储能系统和传统发电设备共同满足负荷需求，确保电力供应的稳定。

5. N-1 安全约束校验

结合 LTDF（线路潮流分布因子）动态校验 N-1 安全约束是确保电力系统在单一元件故障情况下仍能安全稳定运行的重要环节。其流程如下：首先，针对 IEEE39 节点系统，建立详细的电力网络模型，包括节点、线路、发电机等元件的参数和连接关系。然后，根据系统的正常运行状态，计算出各条线路的潮流分布，得到初始的 LTDF 值。当发生 N-1 故障时，即某一条线路或发电机等元件退出运行，重新计算系统的潮流分布，更新 LTDF 值。通过比较故障后各线路的潮流值与线路的额定容量，判断是否存在潮流越限的情况。如果存在潮流越限，则说明系统在该故障情况下不满足 N-1 安全约束，需要采取相应的措施进行调整，如调整发电机出力、切负荷等。在这个过程中，要点在于准确计算 LTDF 值，它反映了电力系统中各元件之间的电气耦合关系，对于判断故障后潮流的变化至关重要。还需要考虑多种可能的故障场景，进行全面的校验，以确保电力系统在各种情况下的安全性。

（三）目标函数确立

在电力系统调度中，以最小化系统总运行成本为目标具有明确的实际意义和重要性。系统总运行成本主要由多个部分构成，首先是发电成本，这是最为直观的一部分成本，包括传统火电机组的燃料成本、运行维护成本等。不同类型的火电机组，其发电成本与出力密切相关，一般来说，机组的发电效率越高，单位发电量的燃料成本越低，但运行维护成本可能会有所不同。新能源发电成本虽然在逐渐降低，但仍包含设备投资的折旧成本、运维成本等。例如，风力发电场需要定期对风机进行维护和检修，这会产生一定的费用；光伏发电站的光伏板也有一定的使用寿命，需要考虑其更换成本。碳交易成本也是系统总运行成本的重要组成部分。在碳阶梯交易机制下，发电企业的碳排放如果超过其配额，就需要购买额外的碳排放权，这将直接增加企业的运营成本。反之，如果企业的碳排放低于配额，出售多余的碳排放权则可以获得一定的收益，从而降低成本。系统的备用成本同样不可忽视。为了应对新能源出力的不确定性和负荷的波动，电力系统需要预留一定的备用容量，这部分备用容量的准备和调用会产生相应的成本。在实际电网运行中，这些成本部分相互关联和影响。例如，当新能源发电出力增加时，可能会减少对传统火电机组的依赖，从而降低发电成本和碳排放量，但同时可能需要增加储能设备的投资和运行成本，以平衡新能源的波动性。在进行电力调度决策时，需要综合考虑这些成本因素，通过优化调度策略，实现系统总运行成本的最小化，同时兼顾电力系统的经济性、低碳性和供电可靠性。

（四）求解器应用

Gurobi 求解器是一款功能强大、高效的数学规划求解器，在处理复杂的电力系统调度模型时展现出诸多显著优势。使用 Gurobi 求解器的步骤如下：首先，需要将构建好的电力调度模型转化为 Gurobi 能够识别的数学形式。这包括定义变量、约束条件和目标函数，将模型中的各种参数和关系准确地表达出来。例如，将发电机出力、储能系统的充放电功率等定义为决策变量，将功率平衡约束、N-1 安全约束等以数学表达式的形式呈现。然后，调用 Gurobi 的相关函数和接口，将转化后的模型输入到求解器中。在这个过程中，还可以根据实际需求设置一些求解参数，如求解时间限制、精度要求等。如果设置求解时间限制为一定的时长，当求解过程超过这个时间时，求解器会停止计算并返回当前的最优解；设置精度要求可以控制求解结果的准确性，精度越高，求解器计算的时间可能会越长，但结果会更接近真实的最优解。Gurobi 求解器会运用其先进的算法和优化技术，对输入的模型进行求解，快速地找到满足约束条件且使目标函数最优的解。它在处理大规模、复杂的混合整数线性规划和非线性规划问题时具有高效性和准确性。与其他求解器相比，Gurobi 求解器能够更快地收敛到最优解，尤其是在处理电力系统调度这种包含众多约束条件和变量的复杂模型时，其优势更加明显。它还提供了丰富的功能和灵活的接口，方便用户根据不同的需求进行定制和扩展，为电力系统调度研究和实际应用提供了强有力的支持。

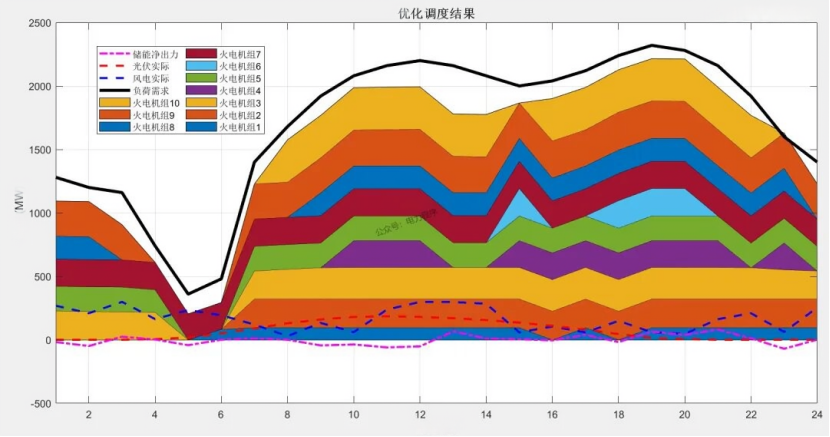

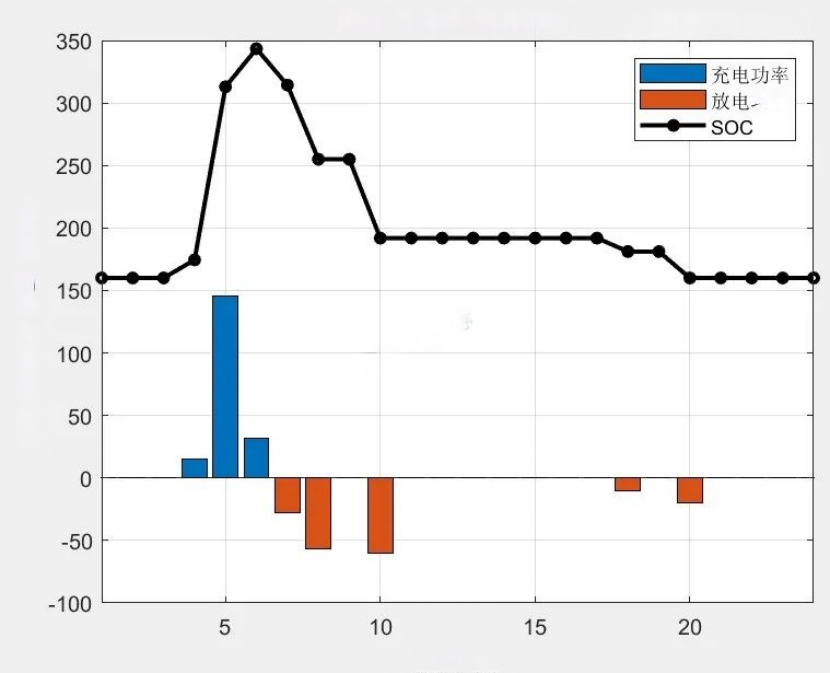

⛳️ 运行结果

📣 部分代码

🔗 参考文献
