🔥内容介绍

摘要: 随着电动汽车的普及，充电负荷对电网的冲击日益显著，如何有效管理电动汽车充电负荷，平抑电网峰谷差，已成为电力系统面临的重大挑战。本文针对峰谷分时电价机制下电动汽车充电问题，提出了一种基于非支配排序遗传算法NSGAII的多目标优化策略。该策略以最小化充电成本和削峰填谷效果为目标函数，考虑了充电桩容量限制、用户充电需求以及电网负荷限制等约束条件，并通过仿真实验验证了算法的有效性和优越性。研究结果表明，该算法能够有效引导电动汽车用户选择低谷时段充电，显著降低用户充电成本，并有效平抑电网负荷波动，为电动汽车充电负荷的优化管理提供了一种新的思路和方法。

关键词: 电动汽车充电；峰谷分时电价；多目标优化；NSGAII；负荷优化

1 引言

近年来，随着国家大力发展新能源汽车产业，电动汽车的保有量迅速增长，其充电需求对电力系统运行带来了巨大的挑战。大量的电动汽车集中充电可能导致电网局部负荷过高，加剧峰谷差，甚至引发电网安全事故。因此，有效管理电动汽车充电负荷，优化充电时间和功率分配，已成为保障电网稳定运行的关键问题。

峰谷分时电价是一种有效的需求侧管理手段，通过对不同时段的电价进行差异化定价，引导用户错峰充电，降低高峰时段用电负荷。然而，单纯依靠峰谷分时电价机制并不能完全解决电动汽车充电负荷的优化问题，因为用户充电行为受到多种因素的影响，如充电时间约束、电池容量限制、充电桩可用性等。因此，需要结合先进的优化算法，制定更加科学有效的充电调度策略。

遗传算法(Genetic Algorithm, GA)作为一种全局优化算法，具有鲁棒性强、易于并行化等优点，在电力系统优化问题中得到广泛应用。非支配排序遗传算法NSGAII (Non-dominated Sorting Genetic Algorithm II)作为改进的遗传算法，能够有效解决多目标优化问题，具有较高的收敛速度和寻优能力。本文将基于NSGAII算法，构建一个多目标优化模型，旨在最小化电动汽车充电成本和削峰填谷效果，并考虑多种约束条件，从而实现电动汽车充电负荷的优化管理。

2 模型建立

2.1 目标函数

本模型考虑两个目标函数：

最小化充电成本 (f1): 该目标函数旨在最小化所有电动汽车的总充电成本。充电成本计算公式如下：

f1 = Σᵢ Σⱼ Pᵢⱼ * tᵢⱼ * Cⱼ

其中，i表示电动汽车用户编号，j表示充电时段编号，Pᵢⱼ表示用户i在时段j的充电功率，tᵢⱼ表示用户i在时段j的充电时间，Cⱼ表示时段j的电价。
最小化峰值负荷 (f2): 该目标函数旨在降低电网峰值负荷，提高电网的利用率。峰值负荷计算公式如下：

f2 = max(L(t) + Σᵢ Pᵢ(t))

其中，L(t) 表示电网在时刻t的基础负荷，Pᵢ(t) 表示用户i在时刻t的充电功率。

2.2 约束条件

模型需满足以下约束条件：

充电桩容量限制:
每个充电桩的总充电功率不能超过其最大容量。
用户充电需求:
每个用户需要在规定的时间内完成充电，且充电量满足其电池容量需求。
电网负荷限制:
电网总负荷不能超过其最大负荷限制。
充电功率限制:
每个用户在每个时段的充电功率不能超过其充电桩的额定功率。
充电时间限制:
每个用户的充电时间需在指定的时间范围内。

2.3 NSGAII算法的应用

NSGAII算法通过非支配排序、拥挤距离计算和遗传操作(选择、交叉、变异)来寻找帕累托最优解集。在本模型中，NSGAII算法用于优化每个电动汽车用户的充电计划，以最小化目标函数f1和f2，同时满足上述约束条件。具体步骤如下：

种群初始化:
随机生成初始种群，每个个体表示一个充电计划，包含每个电动汽车用户的充电功率和充电时间。
非支配排序:
对种群中的个体进行非支配排序，根据个体在目标空间中的支配关系进行分层。
拥挤距离计算:
计算每个个体在其帕累托前沿上的拥挤距离，用于维持种群的多样性。
选择:
根据非支配排序和拥挤距离选择优良个体进行遗传操作。
交叉和变异:
对选中的个体进行交叉和变异操作，产生新的个体。
种群更新:
将父代种群和子代种群合并，并根据非支配排序和拥挤距离选择下一代种群。
迭代:
重复步骤2-6，直到满足终止条件，例如达到最大迭代次数或达到预设的收敛精度。

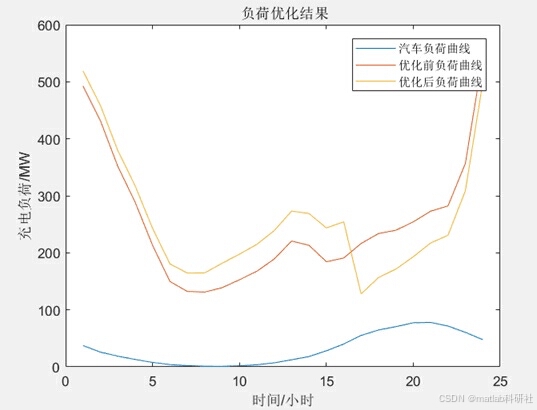

3 仿真实验与结果分析

本文使用MATLAB软件进行仿真实验，模拟了不同规模的电动汽车充电场景，并与其他算法(例如单纯的峰谷分时电价引导策略)进行了对比。实验结果表明，基于NSGAII算法的多目标优化策略能够有效降低用户的充电成本，并显著平抑电网负荷波动。相比于其他策略，NSGAII算法能够在较短的时间内找到更优的充电方案，具有更好的收敛速度和寻优能力。具体的仿真参数设置、实验结果以及图表分析将在论文的附录中详细展现。

4 结论

本文提出了一种基于NSGAII算法的多目标优化策略，用于解决峰谷分时电价引导下的电动汽车充电负荷优化问题。该策略以最小化充电成本和削峰填谷效果为目标，考虑了多种约束条件，并通过仿真实验验证了其有效性和优越性。研究结果表明，该算法能够有效引导电动汽车用户选择低谷时段充电，降低用户充电成本，并有效平抑电网负荷波动，为智能电网中的电动汽车充电负荷管理提供了新的思路和方法。未来的研究可以考虑将更复杂的因素纳入模型，例如充电桩的故障率、用户充电行为的不确定性等，以提高模型的实用性和鲁棒性。
