激光雷达作为一种重要的远程感知技术，在自动驾驶、机器人导航、环境监测等领域发挥着越来越重要的作用。频率调制连续波(Frequency Modulated Continuous Wave, FMCW)激光雷达以其优越的性能和相对简单的信号处理方式，成为当前研究和应用的热点。本文将深入探讨FMCW激光雷达的传输模型，并结合Matlab代码进行仿真分析，以期对该技术有更深入的理解。

一、FMCW激光雷达工作原理

FMCW激光雷达的核心思想是利用频率线性调频的激光信号探测目标的距离和速度。发射端发出频率随时间线性变化的激光信号，该信号经目标反射后返回接收端。由于目标与发射端的距离差，接收信号与发射信号之间存在相位差。通过对接收信号进行混频处理，可以提取出目标的距离和速度信息。

具体来说，发射信号可以表示为：

s_t(t) = A_t cos(2π(f_c + k_t t)t + φ_t)

其中，A_t为发射信号的幅度，f_c为载波频率，k_t为调频斜率，φ_t为初始相位。

目标反射信号可以表示为：

s_r(t) = A_r cos(2π(f_c + k_t (t - 2R/c)) (t - 2R/c) + φ_r)

其中，A_r为接收信号的幅度，R为目标距离，c为光速，φ_r为反射信号的初始相位。2R/c表示信号往返目标的时间。

接收信号与发射信号进行混频，得到差频信号：

s_b(t) = s_t(t) * s_r(t)

经过低通滤波后，提取出差频信号的频率：

f_b = 2k_t R / c

由上式可知，差频频率f_b与目标距离R成正比，从而可以根据测得的差频频率计算目标距离。

此外，目标速度会引起多普勒频移，进一步影响差频信号的频率。通过对差频信号进行进一步的处理，例如傅里叶变换，可以提取出目标的速度信息。

二、FMCW激光雷达传输模型的Matlab仿真

为了更清晰地理解FMCW激光雷达的工作原理，我们利用Matlab进行仿真。以下代码模拟了单目标的距离和速度测量：

% 提取差频 [~, idx] = max(abs(fb(1:length(fb)/2))); fb_max = f(idx); % 计算距离 R_est = fb_max*c/(2*kt); % 显示结果 figure; plot(t, st, 'b', t, sr, 'r', t, sb_filtered, 'g'); legend('发射信号', '接收信号', '差频信号'); xlabel('时间 (s)'); ylabel('幅度'); title(['目标距离：', num2str(R), 'm 估计距离：', num2str(R_est), 'm']); disp(['目标距离：', num2str(R), 'm']); disp(['估计距离：', num2str(R_est), 'm']); % 速度估计 (需要更复杂的处理，此处省略)

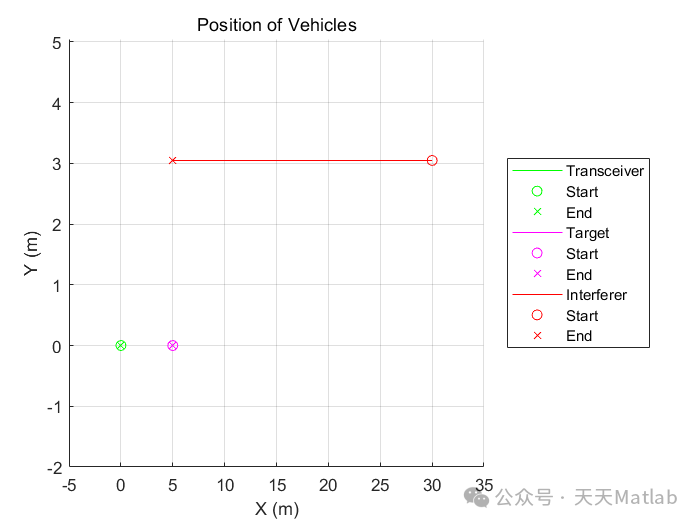

该代码模拟了简单的单目标场景，忽略了噪声、多径效应等复杂因素的影响。实际应用中，需要考虑更复杂的信号处理算法来提高测量的精度和可靠性。

三、结论与展望

本文对FMCW激光雷达的传输模型进行了详细的阐述，并利用Matlab进行了简单的仿真。仿真结果验证了FMCW激光雷达的基本工作原理。然而，实际应用中，FMCW激光雷达系统需要克服噪声、多径效应、目标特性等诸多挑战。未来的研究方向包括：更精确的信号处理算法、多目标检测与跟踪算法、系统集成和小型化技术等。通过不断改进和完善，FMCW激光雷达技术将在自动驾驶、机器人技术等领域发挥更大的作用，推动相关产业的快速发展。更深入的研究还需考虑大气衰减、光束发散以及不同目标材料反射率等因素对测量结果的影响，并建立更完善的模型。此外，对速度估计部分的补充，以及对多目标情况的处理，都将是未来研究的重点。
