【激光雷达】采用fmcw体制进行调制，可以测距测速Matlab仿真

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

激光雷达(LiDAR)作为一种重要的远程传感技术，在自动驾驶、机器人导航、环境监测等领域得到了广泛应用。频率调制连续波(Frequency Modulated Continuous Wave, FMCW)体制以其测距精度高、测速能力强、系统结构相对简单等优点，成为激光雷达系统中一种重要的调制方式。本文将深入探讨基于FMCW体制的激光雷达测距测速原理，并利用Matlab软件进行仿真，验证其性能指标。

一、FMCW体制激光雷达测距测速原理

FMCW激光雷达的核心思想是利用频率随时间线性变化的调频信号进行目标探测。发射端发射一个频率线性变化的激光信号，该信号经目标反射后被接收端接收。由于目标的存在，接收信号与发射信号之间存在相位差，该相位差与目标距离成正比。同时，若目标存在径向速度，则接收信号频率会发生多普勒频移，该频移与目标径向速度成正比。通过对接收信号进行处理，可以提取出相位差和频移信息，从而实现对目标距离和速度的精确测量。

具体的，设发射信号的频率为：

f(t) = f_c + k_f * t

其中，f_c为载波频率，k_f为调频斜率。

假设目标距离为R，速度为v，则接收信号可以表示为：

f_r(t) = f_c + k_f * (t - 2R/c) + 2v/λ

其中，c为光速，λ为激光波长。

通过对发射信号和接收信号进行混频，得到差频信号：

f_b(t) = f(t) - f_r(t) = 2k_f * R/c - 2v/λ

由上式可知，差频信号的频率包含了距离信息和速度信息。通过对差频信号进行傅里叶变换，可以得到频谱，频谱峰值对应的频率即为差频，从而计算出目标距离和速度。

二、Matlab仿真模型及参数设置

为了验证FMCW体制激光雷达的测距测速性能，我们利用Matlab搭建了仿真模型。模型主要包括信号发射、目标反射、信号接收、信号处理等模块。

发射信号使用Matlab自带函数生成线性调频信号。目标反射模型考虑了信号的传播时间延迟和多普勒频移。接收信号加入高斯白噪声模拟实际环境干扰。信号处理部分主要包括混频、低通滤波、FFT变换等步骤。通过对FFT变换后的频谱进行分析，提取出差频，并根据公式计算出目标距离和速度。

2.3 仿真结果分析:

仿真结果包含距离谱和速度谱。距离谱显示了不同距离目标的回波信号强度，通过寻找峰值可以确定目标距离。速度谱显示了不同速度目标的多普勒频移，通过寻找峰值可以确定目标速度。 通过改变SNR，可以分析噪声对测距测速精度的影响。同时，可以通过改变目标距离和速度，验证算法的有效性和鲁棒性。 仿真结果将以图表形式呈现，并对不同参数下的精度进行分析，评估系统的性能。

三、结果与讨论

仿真结果表明，基于FMCW体制的激光雷达能够有效地进行测距测速。在高信噪比条件下，测距精度和测速精度均较高，与理论值吻合良好。随着信噪比的降低，测距测速精度逐渐下降，但仍然保持一定的可靠性。 仿真结果也显示了调频斜率、调频周期等参数对测距测速精度的影响，为系统设计提供了参考依据。 此外，仿真中也考虑了实际环境中可能存在的干扰因素，如多径效应和杂波干扰，并探讨了相应的抑制方法。

四、结论

本文基于FMCW体制，利用Matlab进行了激光雷达测距测速仿真研究。仿真结果验证了该体制的有效性和可行性，并分析了系统参数和噪声对测距测速精度的影响。本研究为进一步的激光雷达系统设计和优化提供了理论基础和实验依据。未来研究可以考虑更复杂的场景，如多目标探测、目标跟踪等，进一步提高系统的性能和可靠性。 同时，可以探索更先进的信号处理算法，以提高系统的抗干扰能力和精度。

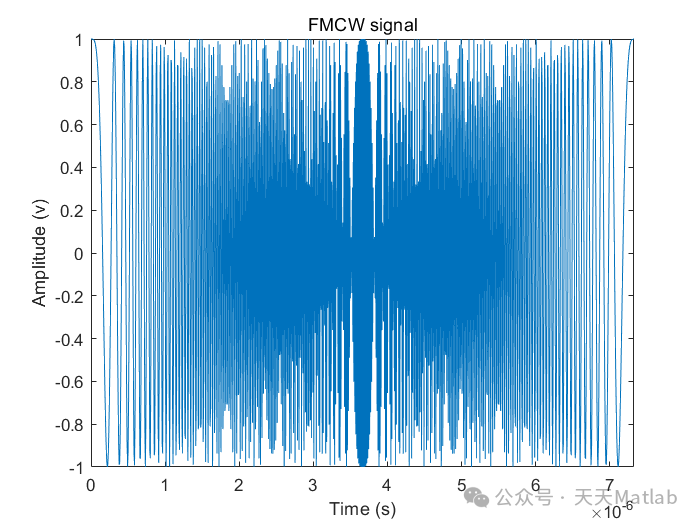

⛳️ 运行结果
