【雷达】线性调频信号LFM的随机移动频率干扰Matlab仿真

 ​✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、期刊写作与指导,代码获取、论文复现及科研仿真合作可私信或扫描文章底部二维码。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知。

🔥 内容介绍

摘要: 线性调频信号(LFM)因其良好的距离分辨率和抗多径干扰能力而广泛应用于雷达系统中。然而,在实际应用中,雷达系统经常面临各种干扰,其中频率干扰尤为突出。本文针对线性调频信号遭受随机移动频率干扰的情况,利用Matlab进行仿真分析,研究不同干扰参数对雷达系统性能的影响,并探讨相应的抗干扰措施。

关键词: 雷达;线性调频信号(LFM);频率干扰;随机移动;Matlab仿真;抗干扰

1. 引言

雷达系统作为一种重要的探测手段,广泛应用于军事、民用等各个领域。线性调频信号(Linear Frequency Modulation, LFM)由于其优良的距离分辨率、抗多径干扰能力以及容易实现等优点,成为现代雷达系统中广泛采用的波形之一。然而,在实际应用环境中,雷达系统会受到各种噪声和干扰的影响,严重降低雷达系统的探测性能和抗干扰能力。其中,频率干扰是一种常见的干扰形式,它会对雷达信号产生严重的调制,掩盖目标回波,甚至导致系统失效。本文主要研究随机移动频率干扰对LFM信号的影响,并通过Matlab仿真验证其影响程度。

2. 线性调频信号及随机移动频率干扰模型

线性调频信号的表达式为:

3. Matlab仿真及结果分析

本文利用Matlab对LFM信号在随机移动频率干扰下的性能进行仿真。仿真过程中,首先生成LFM信号和随机移动频率干扰信号,然后将两者叠加,模拟接收信号。接着,对接收信号进行匹配滤波处理,观察干扰对目标回波的影响。

具体的Matlab代码如下(代码片段示例,完整的代码篇幅较长,这里仅展示核心部分):

% LFM信号参数
fc = 1e9; % 载频
k = 1e12; % 调频斜率
T = 1e-6; % 信号持续时间
A = 1; % 信号幅度

% 随机移动频率干扰参数
fj0 = 1.05e9; % 干扰初始频率
delta_f = 1e8; % 频率变化范围

% 生成LFM信号
t = linspace(0, T, 10000);
s = A * cos(2*pi*(fc*t + k/2*t.^2));

% 生成随机移动频率干扰信号
r = randn(size(t)); % 生成高斯白噪声
r = r/max(abs(r)); % 归一化到[-1,1]
fj = fj0 + delta_f*r;
j = cos(2*pi*(cumsum(fj)*mean(diff(t)) + rand()*2*pi));

4. 抗干扰措施探讨

针对随机移动频率干扰,可以采取多种抗干扰措施,例如:

  • 自适应滤波: 利用自适应滤波算法,例如最小均方误差(LMS)算法或递归最小二乘(RLS)算法,实时估计和抑制干扰信号。

  • 频率捷变: 改变LFM信号的载频或调频斜率,使干扰信号无法有效干扰目标回波。

  • 波形设计: 设计具有更好抗干扰性能的波形,例如正交频分复用(OFDM)波形。

5. 结论

本文通过Matlab仿真研究了随机移动频率干扰对LFM信号的影响。仿真结果表明,干扰参数对雷达系统性能具有显著影响。 未来研究可以针对不同的干扰模型和抗干扰技术进行更深入的研究,例如考虑非平稳干扰,并探索更有效的抗干扰算法和波形设计方法,以提高雷达系统的抗干扰能力和可靠性。 同时,实际环境中的多径效应、噪声等因素也需要进一步考虑,构建更贴近实际情况的雷达信号处理模型。

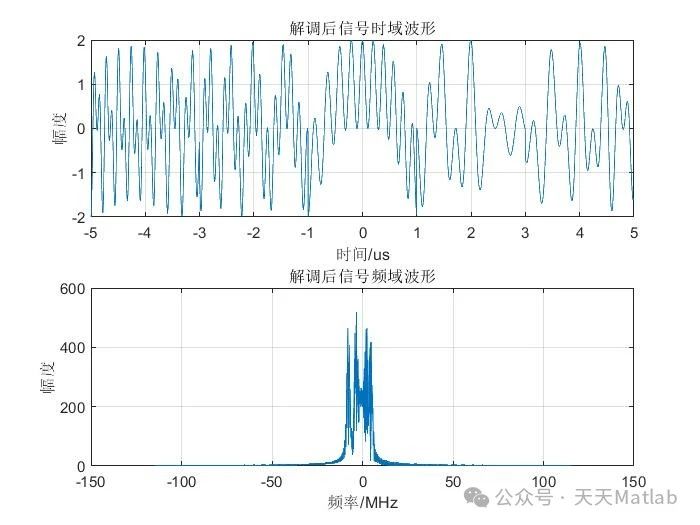

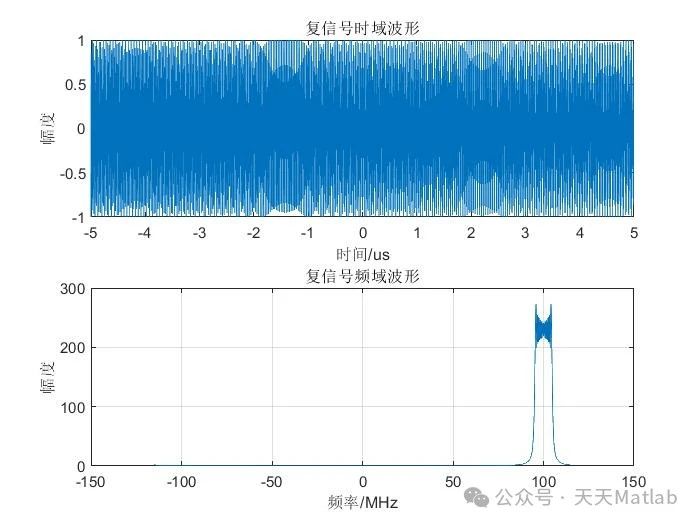

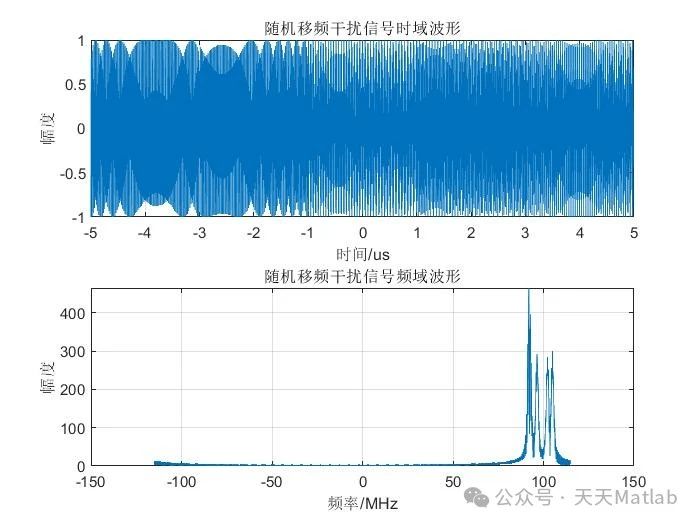

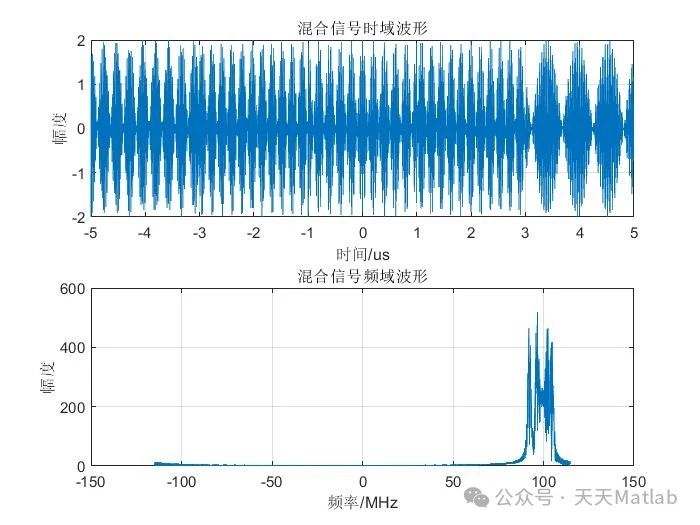

⛳️ 运行结果

🔗 参考文献

[1]张克舟,李青山,张恒,等.LFM脉冲压缩雷达的随机移频多假目标干扰技术研究[J].电光与控制, 2014, 21(8):4.DOI:10.3969/j.issn.1671-637X.2014.08.023.
