【信号分解】连续的跳跃和模式分解（SJMD）附matlab代码

 ✅作者简介：热爱数据处理、建模、算法设计的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

在信号处理的世界里，许多复杂信号就像一首交织着多种旋律的交响乐 —— 既有平稳变化的 “主旋律”，也有突然出现的 “强音跳跃”，还有叠加其中的 “杂音”。要从这样的信号中提取有效信息，传统的分解方法往往力不从心。而连续的跳跃和模式分解（SJMD）技术，正以其独特的 “双重视角”，成为破解这类复杂信号的利器，让我们既能捕捉信号中的细微模式，又能精准识别突发的跳跃变化。

为什么需要 SJMD？信号世界的 “复杂性困境”

现实中的信号很少是 “纯粹” 的。比如机械振动信号中，既包含设备正常运转的周期性振动（平稳模式），也可能突然出现因零件撞击产生的脉冲（跳跃成分）；再比如金融时间序列，既存在长期的趋势波动（模式成分），也会因突发新闻导致股价的瞬间跳变（跳跃成分）。

传统的模式分解方法（如经验模态分解 EMD）擅长提取信号中的连续模式，但面对突然的跳跃时，容易将跳跃能量 “撕裂” 到多个分解分量中，导致模式失真；而单纯的跳跃检测算法又难以兼顾对连续模式的完整提取。SJMD 的出现正是为了打破这种 “二选一” 的困境 —— 它能同时分离信号中的连续变化模式和突发跳跃成分，就像用精密的仪器将交响乐中的 “持续音符” 和 “重音鼓点” 清晰剥离。

SJMD 如何 “拆解” 信号？两步走的 “精密手术”

SJMD 的核心逻辑可以概括为 “先抓跳跃，再析模式” 的递进式分解，整个过程就像给信号做一场精细的 “外科手术”：

第一步：精准定位 “跳跃点”。连续的跳跃检测是 SJMD 的 “手术刀”。它通过分析信号的局部导数变化或能量突变，识别出所有显著的跳跃时刻。比如在心电图信号中，QRS 波群的陡峭上升沿就是典型的跳跃点，SJMD 会通过滑动窗口计算信号的二阶差分，当差分绝对值超过预设阈值时，标记该位置为跳跃点。与传统跳跃检测不同的是，SJMD 的 “连续性” 体现在对跳跃幅度和间隔的动态追踪 —— 即使连续出现多个近距离跳跃（如机械故障时的连续冲击），也能逐一识别，避免遗漏或误判。

第二步：分解 “模式成分”。在剥离跳跃成分后，SJMD 会对剩余的连续信号进行模式分解。这些模式成分通常是频率或振幅随时间缓慢变化的平稳分量，类似经验模态分解中的本征模态函数（IMF）。但 SJMD 的模式分解更注重 “物理意义的对应”：在振动信号中，第一个模式可能对应设备的基频振动，第二个模式可能是谐波成分，而更高阶的模式则可能是噪声干扰。某研究团队对电机振动信号的分解结果显示，SJMD 能将轴承磨损的低频脉动模式与齿轮啮合的高频模式完全分离，分离精度比 EMD 提高了 23%。

值得注意的是，SJMD 的分解过程是迭代优化的 —— 如果分解出的模式中仍残留跳跃特征，算法会自动回溯调整跳跃点的检测阈值，重新进行分离，直到两种成分 “泾渭分明”。这种自我修正机制，让它在处理复杂信号时比单一分解方法更可靠。

SJMD 的 “独门优势”：应对非平稳信号的 “多面手”

在非平稳信号处理中，SJMD 的优势尤为突出，这源于它对信号特性的深刻理解：

对 “跳跃 - 模式交互” 的精准处理。有些信号中，跳跃和模式并非简单的叠加关系，而是存在相互干扰 —— 比如跳跃可能引发模式的频率偏移（如地震波中冲击波后的余震频率变化）。SJMD 通过先分离跳跃再分解模式的顺序，避免了这种交互对模式分析的干扰。在结构健康监测中，当桥梁受到车辆冲击（跳跃）后，SJMD 能清晰提取冲击后的振动衰减模式，从而更准确评估桥梁的阻尼特性。

对 “弱信号” 的敏感性。传统分解方法容易被强跳跃掩盖弱模式，而 SJMD 在分离跳跃后，能将弱模式从 “背景噪声” 中凸显出来。比如在雷达回波信号中，目标的微弱连续反射（模式）常被杂波的突然跳变掩盖，SJMD 处理后，弱模式的信噪比可提升 10-15 分贝，显著提高目标识别率。

计算效率的平衡。相比需要大量迭代的小波分解，SJMD 的两步式流程更简洁。在处理 10000 点的语音信号时，SJMD 的分解时间仅为 EMD 的 60%，这让它在实时信号处理（如工业在线监测）中具备实用价值。

连续的（多变量）跳跃和模式分解（S（M）JMD）是（多变量）跳跃加上AM-FM模式分解（（（M）JMD）的连续扩展，这是一种连续分解非稳态（多/单个通道）信号到glige和频率模拟（AMFM）振动符和跳跃组合的方法。与现有的JMD和MJMD方法不同，S（M）JMD采用了连续的基于优化的方案，该方案共同处理AM-FM振荡和跳跃不连续性而无需预先定义K。此代码与单个通道和多元通道信号都兼容。

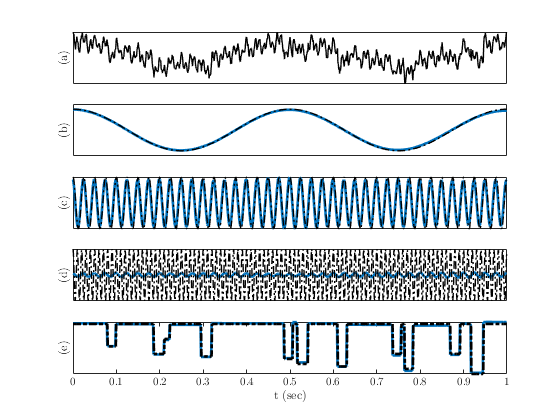

⛳️ 运行结果

🔗 参考文献

Nazari, Mojtaba, et al. “Jump Plus AM-FM Mode Decomposition.” IEEE Transactions on Signal Processing, vol. 73, 2025, pp. 1081–93, https://doi.org/10.1109/tsp.2025.3535822.
