【指纹识别】指纹细节提取附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、指纹细节特征的核心定义与分类

指纹细节提取的核心对象是细节特征点（Minutiae），即指纹脊线（凸起纹路）与谷线（凹陷纹路）上的形态突变点，是实现指纹唯一性认证的关键依据。这些特征点可从类型、属性两个维度细分：

（一）核心细节特征点类型

1. 基础类型（最具识别价值）

• 端点（Ending）：单条脊线突然终止的点，交叉数（CN）为 1；

• 分叉点（Bifurcation）：单条脊线分裂为两条及以上的点，交叉数为 3。

1. 扩展类型（辅助识别）

• 孤立点（Dot/Island）：极短的脊线片段，呈点状；

• 环点（Enclosure）：脊线分叉后立即合并形成的闭合小环；

• 短纹（Short Ridge）：未形成完整结构的短脊线片段。

（二）细节特征点的关键属性

每个特征点需通过 4 类属性精准描述，为后续比对提供依据：

• 位置（Position）：以（x,y）坐标表示，可基于核心点等基准点建立相对坐标；

• 方向（Orientation）：由所在脊线的走向决定；

• 曲率（Curvature）：反映脊线方向的变化速率；

• 拓扑关系：与周边特征点的空间距离、角度关联。

二、指纹细节提取的完整流程

细节提取需建立在图像预处理基础上，核心分为 “预处理 - 特征检测 - 去伪优化” 三步，典型流程如下：

（一）预处理：为细节提取扫清干扰

预处理旨在消除噪声、增强纹理，是提取准确性的前提，关键步骤包括：

1. 规格化与分割：统一图像分辨率（如 500dpi），分割出包含有效纹理的模式区（Pattern Area），剔除边缘无效区域；

1. 去噪增强：

• 采用非局部均值滤波（NL-Means）去除高斯 / 椒盐噪声，或通过 U-Net 等深度学习模型实现噪声抑制与纹理恢复；

• 用 Gabor 滤波器或 Retinex 理论增强脊线对比度，使纹线清晰度提升 30% 以上；

1. 二值化与细化：

• 通过自适应阈值法（如改进版 Otsu 算法）将灰度图转为黑白二值图，误分率控制在 2% 以内；

• 采用迭代细化算法将脊线宽度压缩至 1 像素左右，同时保持端点、分叉点的拓扑完整性。

（二）核心提取：基于细化图像的特征检测

特征点检测需在细化后的图像上通过邻域分析实现，主流方法为交叉数法：

1. 邻域采样：对每个前景像素（脊线），取 8 邻域像素点 P1-P8（顺时针排列），并补充 P9=P1 形成闭环；

1. 交叉数计算：统计邻域中 “背景（0）→前景（1）” 的跳变次数（CN），公式为：

CN = Σ[P_i==0且P_{i+1}==1 for i=1..8]

1. 特征点判定：CN=1 为端点，CN=3 为分叉点，CN=2 为普通脊线点，CN=0 为孤立噪声点。

（三）去伪优化：剔除无效特征点

预处理误差与噪声会产生伪特征点，需通过双重过滤提纯：

1. 边缘去伪：移除距离图像边界小于 5-10 像素的特征点（边缘易产生噪声点）；

1. 距离去伪：若两个同类型特征点间距小于阈值（如 10 像素），保留质量更优者；

1. 拓扑去伪：结合方向场一致性，剔除与周边脊线走向矛盾的点。

三、关键支撑技术与方法

（一）基准点提取：为特征定位提供参考

核心点（Core Point）与三角点（Delta）是关键基准点，常用提取方法为：

• Poincare 指数法：将图像分块计算方向场，对每个块累加周边 8 块的方向差，指数接近 π 为核心点，接近 -π 为三角点；

• 核心点位于脊线渐进中心，三角点位于核心点外第一个分叉 / 会聚处，二者连线可用于计算纹数（Ridge Count）。

（二）高级特征提取技术

针对低质量指纹（模糊、磨损、噪声），需结合多维度特征增强鲁棒性：

1. 纹理特征融合：

• 用灰度共生矩阵（GLCM）提取对比度、熵等统计特征，捕捉脊线粗细与复杂度；

• 通过局部二值模式（LBP）或方向梯度直方图（HOG），增强对光照与形变的适应性；

1. 深度学习驱动：

• 卷积神经网络（CNN）自动学习层次化特征，端到端输出特征点坐标；

• 生成对抗网络（GAN）重建高分辨率指纹图像（PSNR 达 40dB），提升低质量图像的特征提取率。

四、技术挑战与优化方向

（一）典型挑战

1. 低质量图像：湿手指、磨损指纹的脊线断裂，导致特征点缺失或伪点增多；

1. 形变干扰：手指按压角度变化引发脊线拉伸、扭曲，特征点位置偏移；

1. 实时性要求：嵌入式设备需在 50ms 内完成提取与匹配。

（二）优化策略

1. 多传感器融合：结合光学 + 超声波传感器，超声波可穿透表层捕捉皮下纹理，对磨损指纹提取成功率达 98%；

1. 动态阈值调整：基于图像局部质量（清晰度、对比度）自适应设定去伪阈值；

1. 轻量化算法：通过模型量化压缩 CNN 参数，适配边缘计算设备。

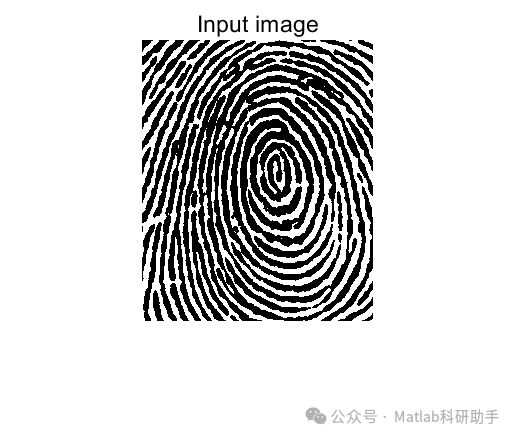

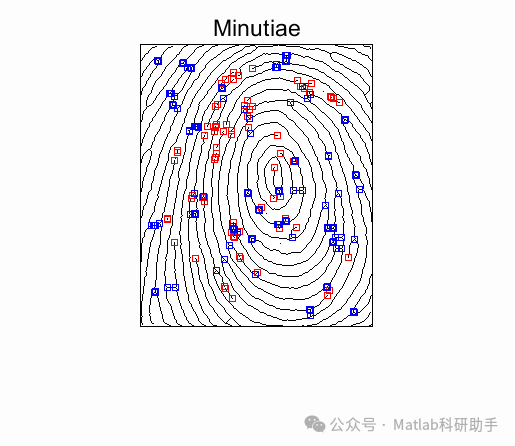

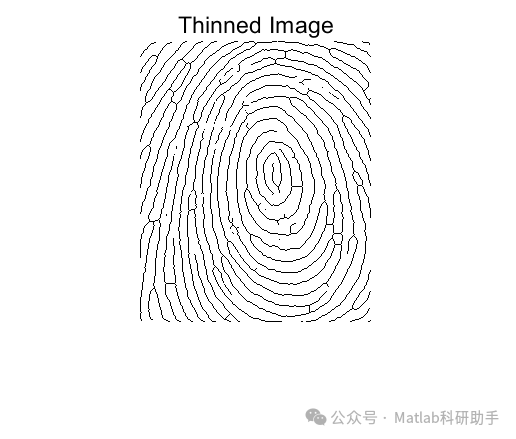

⛳️ 运行结果

🔗 参考文献

[1] 郭晶莹,吴晴,商庆瑞.基于Matlab实现的指纹图像细节特征提取[J].计算机仿真, 2007, 24(1):4.DOI:10.3969/j.issn.1006-9348.2007.01.048.

[2] 李晨丹,徐进.指纹图像预处理和特征提取算法的Matlab实现[J].计算机工程与科学, 2009, 31(7):4.DOI:10.3969/j.issn.1007-130X.2009.07.018.

[3] 孙玉明,王紫婷.基于Matlab的指纹识别系统的研究与实现[J].电脑知识与技术, 2009.DOI:JournalArticle/5af50e08c095d718d820c7c6.
