🔥 内容介绍

植物疾病是影响农业产量与品质的核心问题之一，传统人工识别方式依赖经验、效率低且易受主观因素影响。随着计算机视觉与图像处理技术的发展，基于叶片图像的植物疾病识别成为高效解决方案 —— 通过采集植物叶片图像，结合图像分割分离病斑区域，再提取病斑的视觉特征，最终实现疾病的自动化检测与分类。本文将围绕 “图像采集、图像分割、特征提取” 三大核心环节，系统阐述技术原理、方法选择与实践要点，为植物疾病识别研究提供完整技术框架。

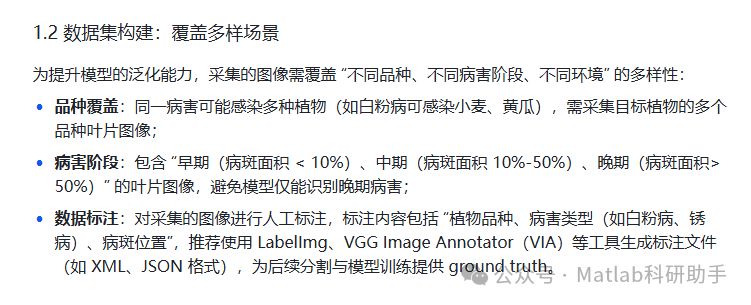

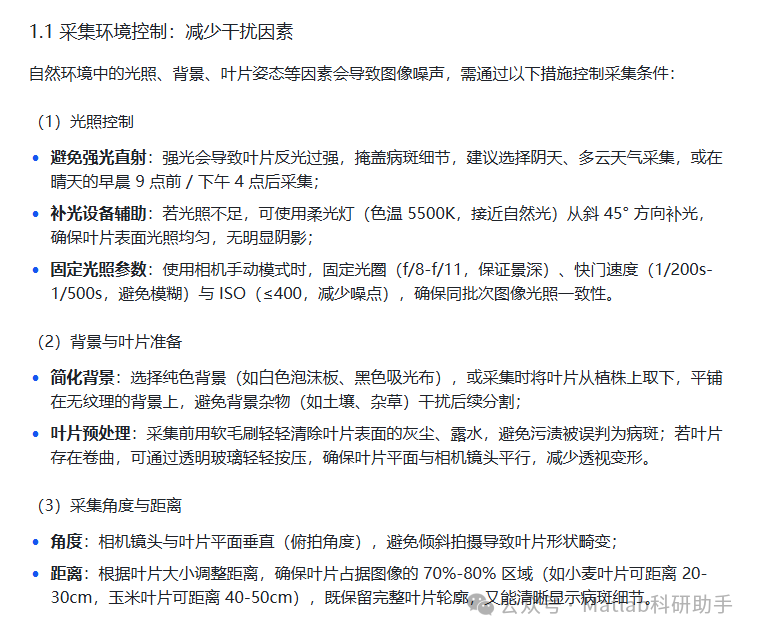

一、图像采集：构建高质量数据集的基础

叶片图像的质量直接决定后续识别精度，需通过合理的采集设备、环境控制与参数设置，确保图像能清晰反映叶片的健康状态与病斑特征（如颜色异常、斑点形状、纹理变化等）。

三、特征提取：提取病斑的判别性特征

特征提取是连接图像分割与疾病识别的核心环节，目标是从分割后的病斑区域中，提取能区分不同病害的 “视觉特征”（如颜色、形状、纹理特征），为后续分类模型（如 SVM、CNN）提供输入。根据特征类型的不同，分为 “手工设计特征” 和 “深度学习特征” 两类。

3.1 手工设计特征：基于图像先验知识的特征提取

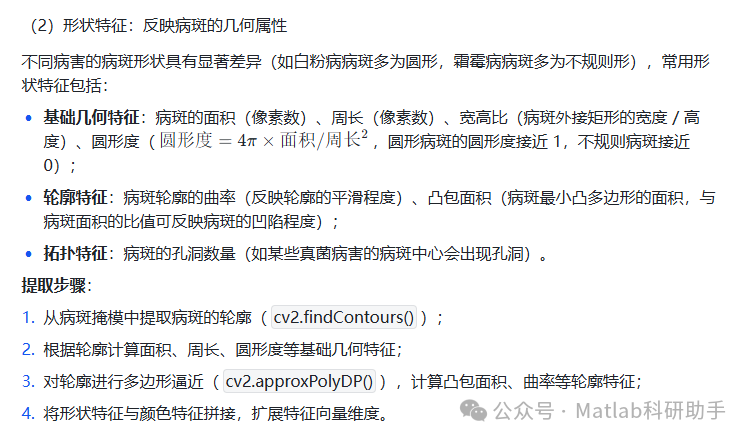

手工设计特征依赖对植物病害的先验知识（如 “白粉病病斑为白色圆形，锈病病斑为褐色不规则形”），提取过程可解释性强，适合小样本场景，主要包括颜色特征、形状特征、纹理特征三类：

（1）颜色特征：反映病斑的颜色属性

颜色是病害最直观的特征，常用提取方法包括：

颜色直方图：统计病斑区域在 RGB、HSV、Lab 等颜色空间各通道的像素值分布（如 HSV 空间 H 通道直方图可区分黄色病斑与褐色病斑）；

颜色矩：计算颜色通道的一阶矩（均值，反映颜色明暗）、二阶矩（方差，反映颜色分布均匀性）、三阶矩（偏度，反映颜色偏向），如白粉病病斑的 RGB 通道均值显著高于健康叶片；

颜色占比：计算病斑区域中各颜色（如白色、褐色）的像素占比，如锈病病斑中褐色像素占比≥60%。

提取步骤：

从病斑掩模中提取病斑区域的像素（仅保留病斑区域的颜色通道值）；

对病斑像素的各颜色通道计算直方图、颜色矩、颜色占比；

将这些特征拼接为特征向量（如 HSV 三个通道的均值 + 方差 + 偏度，共 9 个特征）。

（3）纹理特征：反映病斑的表面纹理属性

部分病害的病斑纹理具有特异性（如稻瘟病病斑的网状纹理，炭疽病病斑的斑点状纹理），常用纹理特征包括：

灰度共生矩阵（GLCM）特征：在病斑灰度图中，统计距离为 d、角度为 θ（如 0°、45°、90°、135°）的像素对灰度值组合的概率，计算对比度（反映纹理清晰度）、相关性（反映纹理一致性）、能量（反映纹理均匀性）、熵（反映纹理复杂度）4 个特征；

局部二值模式（LBP）特征：将病斑灰度图中每个像素的灰度值与周围 8 个像素的灰度值比较，生成 8 位二进制数（LBP 码），统计所有像素的 LBP 码直方图，作为纹理特征；

Gabor 滤波器特征：使用不同方向（如 0°、45°、90°、135°）和尺度的 Gabor 滤波器对病斑灰度图滤波，提取滤波后的图像均值、方差作为纹理特征，可有效捕捉病斑的方向性纹理（如网状纹理）。

提取步骤：

将病斑区域的 RGB 图像转换为灰度图；

对灰度图计算 GLCM 特征（通常取 d=1，θ=4 个方向，共 4×4=16 个特征）、LBP 特征（取 8 邻域，共 256 维直方图特征，可通过 PCA 降维至 32 维）；

将纹理特征与颜色、形状特征拼接，形成最终的手工设计特征向量（如颜色 9 维 + 形状 6 维 + 纹理 16 维 = 31 维特征）。

3.2 深度学习特征：基于模型自动学习的特征提取

手工设计特征依赖先验知识，且难以捕捉复杂病害的抽象特征（如早期病害的细微纹理），而深度学习特征通过卷积神经网络（CNN）自动学习病斑的多维度特征，具有更强的判别能力，是当前高精度植物疾病识别的主流方法。

（1）基于预训练 CNN 的特征提取（迁移学习）

由于植物病害数据集样本量通常较小（难以训练大型 CNN），可采用迁移学习，使用在 ImageNet 数据集上预训练的 CNN 模型（如 ResNet50、VGG16、MobileNetV2）提取病斑特征：

模型选择：根据应用场景选择模型（如 ResNet50 特征提取能力强，适合高精度需求；MobileNetV2 参数量少，适合嵌入式设备实时检测）；

特征提取流程：

将分割后的病斑图像 resize 至模型输入尺寸（如 ResNet50 需 resize 至 224×224）；

移除预训练模型的最后全连接层（分类层），保留卷积层部分；

将病斑图像输入卷积层，提取最后一个卷积层的输出（如 ResNet50 的最后卷积层输出为 7×7×2048 的特征图）；

对特征图进行全局平均池化（GAP），得到 2048 维的特征向量（即病斑的深度学习特征）；

特征优化：可在预训练模型后添加 1-2 个全连接层，结合少量标注的病害数据微调模型参数，使提取的特征更适配目标病害识别任务。

（2）基于专用 CNN 的特征提取（自定义模型）

若有充足的标注数据（如每种病害样本≥1000 张），可设计专用的轻量级 CNN 模型（如减少卷积层数量、使用深度可分离卷积），专门学习植物病害的特征：

模型结构设计：输入层（病斑图像，如 224×224×3）→ 卷积层（3×3 卷积核，ReLU 激活）→ 池化层（最大池化，减少维度）→ 卷积层 ×3-5 → 全局平均池化层 → 特征输出层（如 256 维特征向量）；

优势：模型参数量少，推理速度快，适合田间实时检测（如部署在手机、树莓派等设备）；

训练要点：使用数据增强（如随机翻转、旋转、亮度调整）扩充数据集，避免过拟合；采用交叉熵损失函数，Adam 优化器训练模型。

3.3 特征选择：提升模型效率与精度

提取的特征向量可能存在冗余（如颜色特征与纹理特征存在相关性），需通过特征选择去除冗余特征，减少计算量并提升分类精度：

常用方法：方差选择法（去除方差过小的特征，如所有样本中值几乎不变的特征）、相关性分析（去除与分类目标相关性低的特征）、递归特征消除（RFE，通过分类模型迭代筛选最优特征子集）；

实践示例：若手工设计的特征向量为 31 维，通过 RFE 结合 SVM 分类器筛选后，可能仅保留 15 维最具判别性的特征（如颜色矩中的 HSV 均值、形状特征中的圆形度、纹理特征中的 GLCM 对比度），此时分类模型的精度不变，但计算速度提升一倍。

四、技术实践要点与常见问题解决

4.1 实践要点

数据质量优先：图像采集阶段需严格控制光照、背景，避免模糊、过曝的图像；标注数据集时需确保标注准确（如病斑掩模与实际病斑完全重合），否则后续分割与特征提取会出现偏差；

方法选择适配场景：

简单场景（实验室采集、背景纯色、病害晚期）：优先使用 “颜色阈值分割 + 手工设计特征 + SVM 分类”，成本低、速度快；

复杂场景（田间采集、背景复杂、病害早期）：采用 “深度学习分割（U-Net）+ 迁移学习特征（ResNet50）+ CNN 分类”，确保精度；

模型部署适配设备：若需部署在嵌入式设备（如树莓派），选择轻量级模型（如 MobileNetV2、自定义轻量级 CNN），并对模型进行量化（如 TensorFlow Lite 量化），减少参数量与推理时间。

4.2 常见问题解决

分割精度低：

背景干扰：重新采集图像，简化背景；或使用语义分割模型替代传统方法；

病斑与健康叶片差异小：结合多特征分割（如颜色 + 纹理），或使用高光谱图像捕捉光谱差异；

特征判别性不足：

手工特征：增加特征维度（如加入病斑的拓扑特征）；

深度学习特征：更换更复杂的预训练模型（如 ResNet101 替代 ResNet50），或增加模型微调的迭代次数；

模型过拟合：

扩充数据集（数据增强、采集更多样本）；

正则化（如 L2 正则化、Dropout 层）；

简化模型结构（如减少 CNN 的卷积层数量）。

五、应用场景与未来展望

5.1 应用场景

农业生产：田间无人机巡检（搭载高光谱相机，大面积检测作物病害）、便携式检测设备（农民使用手机拍摄叶片，实时识别病害）；

植物保护：病害预警系统（通过连续采集叶片图像，监测病斑面积变化，提前预警病害扩散）；

科研实验：病害发病机制研究（通过分割病斑并计算面积，分析不同处理条件下病害的发展速度）。

5.2 未来展望

多模态融合：结合叶片图像、光谱数据、环境数据（如温度、湿度），提升病害识别的鲁棒性（如相同病斑在不同湿度下颜色不同，结合环境数据可减少误判）；

端到端一体化模型：开发 “图像采集 - 分割 - 特征提取 - 分类” 的端到端模型（如 YOLOv8 结合语义分割，直接输出叶片中的病斑位置与病害类型），简化技术流程；

小样本学习：针对稀有病害样本少的问题，采用少样本学习（如 Few-shot Learning）、零样本学习（Zero-shot Learning），减少对标注数据的依赖。

总结

基于叶片图像的植物疾病识别技术，通过 “图像采集构建高质量数据集、图像分割分离病斑区域、特征提取捕捉判别性特征” 的核心流程，实现了病害的自动化、高精度识别。在实践中，需根据场景复杂度选择合适的技术方法（传统方法或深度学习方法），并注重数据质量与模型适配性。随着计算机视觉与人工智能技术的发展，该技术将在农业智能化生产中发挥更大作用，助力精准植保、提升作物产量与品质。
