🔥 内容介绍

随着全球能源结构的转型和分布式能源技术的快速发展，微电网作为一种高效、灵活的能源管理系统，受到了广泛关注。在众多分布式能源中，热电联供（CHP）系统因其高能量利用效率，已成为微电网的重要组成部分。然而，CHP系统的热电耦合特性以及可再生能源的间歇性、波动性给微电网的稳定运行带来了挑战。氢储能技术凭借其高能量密度、长周期储能和零排放等优势，为解决这些问题提供了新的途径。本文深入探讨了基于氢储能的热电联供型微电网的优化调度方法。首先，对微电网、热电联供以及氢储能技术进行了概述。其次，分析了氢储能系统在微电网中的运行机理和优势，包括电解水制氢、氢燃料电池发电以及氢气储存。接着，详细阐述了以运行成本最小化、环境效益最大化为目标的优化调度模型构建，并考虑了设备运行约束、电网交互约束以及负荷平衡约束。最后，展望了基于氢储能的热电联供型微电网在未来能源系统中的发展前景，并指出了当前面临的挑战和潜在的研究方向。

关键词

微电网；热电联供；氢储能；优化调度；电解水制氢；燃料电池

1. 引言

在全球应对气候变化和能源危机的大背景下，能源效率的提升和可再生能源的广泛利用已成为能源领域发展的核心议题。传统的中心化电力系统面临着输电损耗大、故障传播范围广等问题，而以分布式电源为主体的微电网（Microgrid）则为解决这些问题提供了新的思路。微电网能够独立运行或与主电网并网运行，有效提高了供电可靠性和电能质量，并促进了分布式电源的接入与消纳。

在微电网的众多分布式电源中，热电联供（Combined Heat and Power, CHP）系统以其同时生产电能和热能的高效特性，在工业、商业和民用领域得到了广泛应用。CHP系统能够显著提高燃料的综合利用效率，减少一次能源消耗和碳排放。然而，CHP系统的热电输出特性具有一定的耦合性，其运行状态不仅受电力负荷需求影响，也受热力负荷需求制约。此外，微电网中可再生能源如太阳能光伏（PV）和风力发电（WT）的间歇性和波动性，使得CHP系统的优化调度更加复杂，可能导致弃风弃光或供能不足等问题。

为了应对可再生能源的波动性并提高微电网的运行灵活性，储能技术被广泛应用于微电网中。传统的电池储能（如锂离子电池）虽然响应速度快，但其储能容量受限，不适用于长周期、大规模储能需求。相比之下，氢储能技术以其高能量密度、可大规模存储和零排放的优势，日益受到关注。氢气作为一种清洁的二次能源，可以通过电解水制氢将富余的可再生电力转化为氢能储存起来，在需要时通过燃料电池（Fuel Cell）将氢能转化为电能和热能，实现能量的时空解耦和多能互补。

本文旨在深入研究基于氢储能的热电联供型微电网的优化调度方法。通过建立合理的优化调度模型，实现微电网的经济、环境和社会效益最大化，为未来能源系统的发展提供理论依据和技术支持。

2. 微电网与热电联供系统

2.1 微电网概述

微电网是由分布式电源、储能装置、负荷以及控制系统组成的自治电力系统，能够独立运行或与主电网并网运行。其主要特点包括：

提高供电可靠性：
当主电网发生故障时，微电网可以切换到孤岛模式运行，保证对重要负荷的连续供电。
提高电能质量：
通过本地发电和储能，微电网能够有效抑制电压波动和频率偏差。
促进分布式电源接入：
微电网为光伏、风电等可再生能源的接入提供了平台，减少了对电网的冲击。
提高能源利用效率：
通过分布式发电和热电联产，实现能量的梯级利用。

2.2 热电联供系统

热电联供（CHP）系统是一种能同时产生电能和热能的能源利用方式。常见的CHP技术包括燃气轮机、燃气内燃机和蒸汽轮机等。CHP系统具有以下优点：

高能量利用效率：
相较于单独发电和单独供热，CHP系统能将燃料的化学能转化为电能和热能，综合效率可达80%以上。
减少碳排放：
由于能量利用效率高，CHP系统能有效减少燃料消耗，从而降低温室气体排放。
灵活性：
CHP系统可以根据热负荷和电负荷的需求进行调节，提高系统运行的灵活性。

然而，CHP系统的热电输出具有一定的耦合特性，即电能和热能的产生量之间存在一定的比例关系，这为系统的优化调度带来了挑战。当电负荷和热负荷需求不匹配时，可能导致能量浪费或需要额外的辅助设备。

3. 氢储能技术在微电网中的应用

3.1 氢储能系统构成

氢储能系统主要由以下几个部分组成：

电解水制氢装置：
在电网电力富余或可再生能源发电量过剩时，通过电解水将电能转化为氢能储存起来。常见的电解水技术包括碱性电解水、质子交换膜（PEM）电解水和固体氧化物电解水等。
氢气储存装置：
用于储存生产的氢气。常见的储存方式包括高压气态储存、液态储存和固态储存（如金属氢化物储存）等。
燃料电池：
在电网电力不足或用电高峰期，将储存的氢气通过燃料电池转化为电能和热能。燃料电池的种类包括质子交换膜燃料电池（PEMFC）、固体氧化物燃料电池（SOFC）等。

3.2 氢储能的优势

在微电网中引入氢储能技术具有显著的优势：

大规模长周期储能：
氢气作为一种燃料，其能量密度高，储存容量大，能够实现跨季节、跨日期的长周期储能，有效平抑可再生能源的波动性。
多能互补：
氢储能系统能够实现电-氢-电的能量转换，同时燃料电池在发电过程中也会产生热能，实现电-热-氢的多能互补，提高能源综合利用效率。
零排放：
氢气燃烧产物为水，燃料电池发电过程也只产生水，实现真正的零排放，符合可持续发展战略。
提高系统灵活性：
氢储能系统可以作为灵活的负荷或电源，在电网需要时吸纳多余电能，在电网紧缺时提供电能，增强微电网的运行灵活性。
促进可再生能源消纳：
通过电解水制氢，将弃风弃光等可再生能源转化为氢能储存起来，提高可再生能源的利用率。

4. 基于氢储能的热电联供型微电网优化调度模型

基于氢储能的热电联供型微电网优化调度的核心目标是在满足负荷需求、设备运行约束和电网交互约束的前提下，实现经济效益最大化、环境效益最小化或综合效益最优。

4.1 目标函数

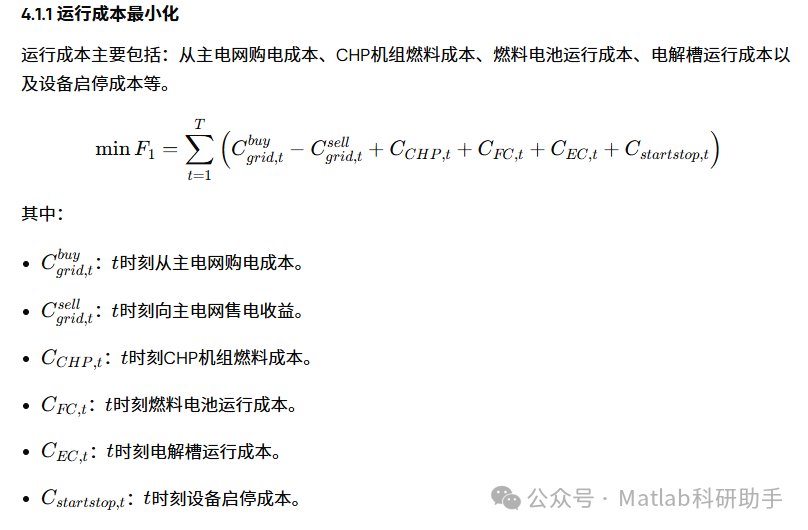

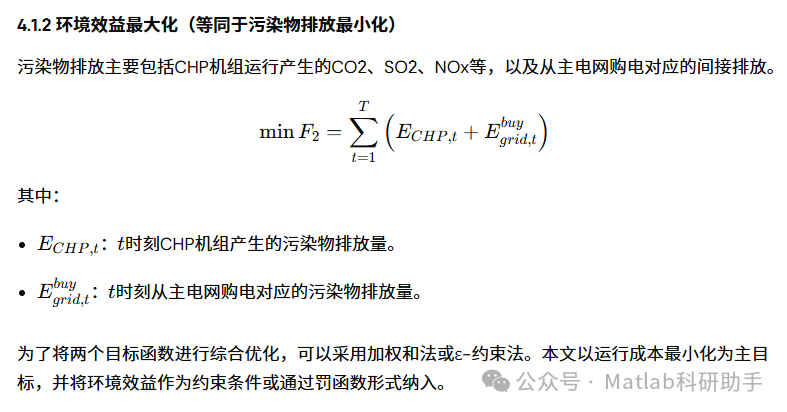

本文主要考虑运行成本最小化和环境效益最大化两个目标。

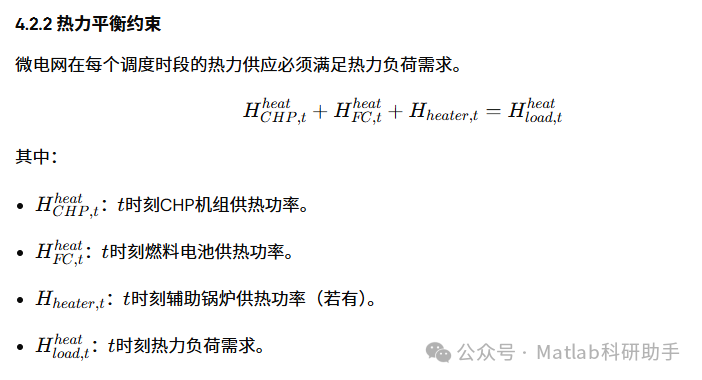

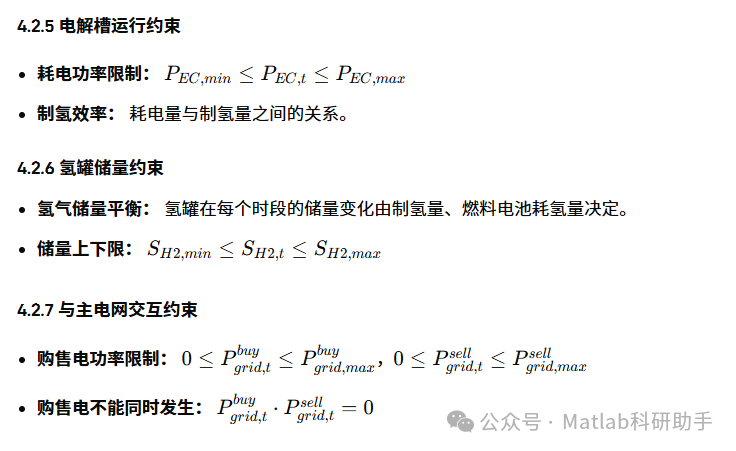

4.2 约束条件

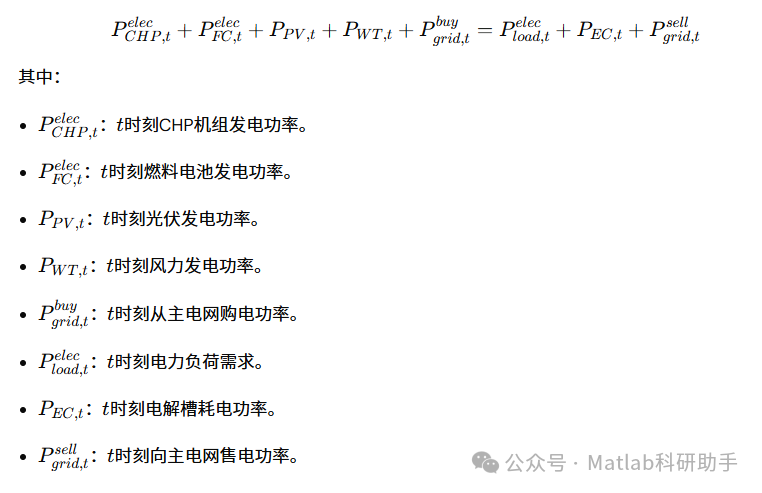

4.2.1 电力平衡约束

微电网在每个调度时段的电力供应必须满足电力负荷需求。

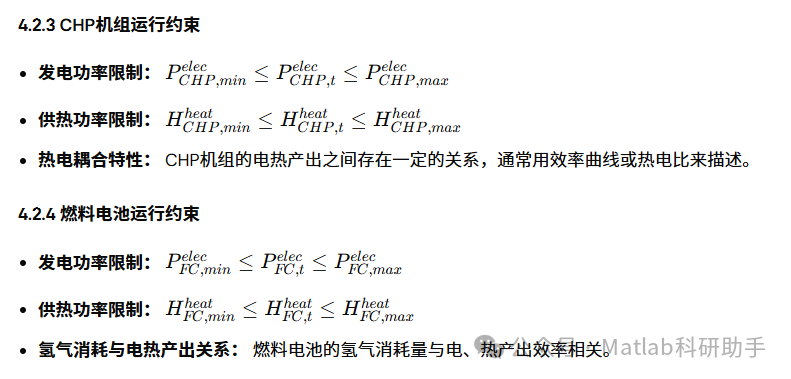

4.2.8 爬坡率约束、启停约束等

对于CHP机组等，还需要考虑发电功率的变化速率限制和启停次数、持续运行时间等约束。

4.3 求解方法

上述优化调度模型通常是一个混合整数线性规划（MILP）或混合整数非线性规划（MINLP）问题。对于MILP问题，可以利用Cplex、Gurobi等商业求解器进行求解。对于MINLP问题，则需要采用更复杂的优化算法，如遗传算法、粒子群算法等智能优化算法，或者将其线性化后用商业求解器求解。

5. 展望与挑战

5.1 展望

基于氢储能的热电联供型微电网在未来能源系统中具有广阔的应用前景：

增强能源独立性：
通过氢储能，微电网可以实现更高的自给自足能力，减少对外部电网的依赖。
提升系统韧性：
氢储能的长周期储能特性能够有效应对极端天气事件和长期电力中断，提高微电网的抗灾能力。
促进氢能经济发展：
微电网为氢能的生产、储存和利用提供了应用场景，将推动氢能产业链的发展。
实现零碳目标：
结合可再生能源和氢储能，微电网有望实现真正的零碳排放，为全球减排贡献力量。

5.2 挑战

尽管前景光明，但基于氢储能的热电联供型微电网仍面临一些挑战：

经济性：
目前氢储能系统的初始投资成本较高，包括电解槽、储氢设备和燃料电池等。降低设备成本是推广应用的关键。
技术成熟度：
大规模、高效率、长寿命的氢储能设备仍需进一步研发和商业化。
安全性：
氢气具有易燃易爆特性，其储存、运输和使用过程中的安全问题需要高度重视，并建立完善的安全规范。
政策法规：
相关的政策支持、标准制定和市场机制仍不完善，限制了其发展。
调度复杂性：
氢储能系统的引入增加了微电网调度的复杂性，需要更先进的优化算法和控制策略。

6. 结论

本文对基于氢储能的热电联供型微电网的优化调度方法进行了全面的探讨。通过引入氢储能技术，微电网能够有效应对可再生能源的波动性，实现电、热、氢多能互补，提高能源利用效率，并促进清洁能源的消纳。所建立的优化调度模型考虑了经济性和环境效益，并纳入了设备运行约束和电网交互约束。尽管当前仍面临经济性、技术成熟度和安全等挑战，但随着技术的进步和政策的支持，基于氢储能的热电联供型微电网有望在未来能源转型中发挥越来越重要的作用，为构建可持续发展的能源系统贡献力量。未来的研究可以聚焦于更复杂的随机优化、鲁棒优化方法，以及考虑碳交易机制、需求侧响应等更全面的市场机制，以进一步提升微电网的运行效益和环境效益。
