利用相位自相关函数进行简单且准确的基于FFT的湍流相位模拟附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

湍流大气对光波的传输会产生显著影响，导致光波相位随机扰动，进而影响成像、通信和激光传输等系统性能。准确有效地模拟湍流引起的相位扰动是光学系统设计和性能评估的关键。本文提出了一种基于快速傅里叶变换（FFT）的湍流相位模拟方法，该方法通过直接利用相位自相关函数在频域生成随机相位屏。相比于传统的功率谱密度方法，本方法在保证模拟准确性的前提下，简化了生成过程，提高了计算效率。详细阐述了该方法的理论基础、实现步骤以及其在不同湍流强度下的性能表现。数值模拟结果表明，该方法能够准确重现Kolmogorov湍流的统计特性，并具有良好的计算效率和稳定性。

1. 引言

大气湍流是光波在大气中传输时遇到的主要障碍之一。由于大气折射率的随机涨落，光波在传播过程中会发生相位和振幅的随机变化，这种现象被称为大气湍流效应。湍流效应会严重 degrades 光学成像系统的分辨率、光通信系统的传输质量以及激光武器系统的打击精度。因此，对大气湍流效应进行精确建模和模拟，对于设计和优化光学系统具有至关重要的意义。

传统的湍流相位模拟方法主要基于功率谱密度（Power Spectral Density, PSD）函数。其中，最常用的是Kolmogorov功率谱密度，它描述了惯性子区内湍流的统计特性。基于PSD的FFT方法通常通过在频域生成符合PSD特征的随机复振幅，然后进行傅里叶逆变换得到空间域的相位屏。然而，这种方法在某些情况下可能需要额外的处理来确保相位屏的统计特性与理论模型一致，例如通过对生成的相位屏进行滤波器处理或迭代调整。

本文提出了一种新的基于FFT的湍流相位模拟方法，该方法直接利用相位自相关函数在频域生成随机相位屏。这种方法避免了传统PSD方法中可能存在的复杂后处理步骤，从而简化了模拟过程并提高了计算效率。我们将详细讨论该方法的理论基础，并展示其在模拟Kolmogorov湍流相位屏方面的性能。

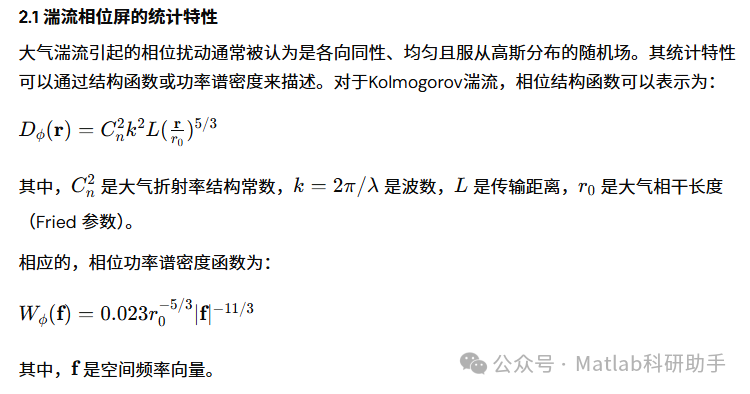

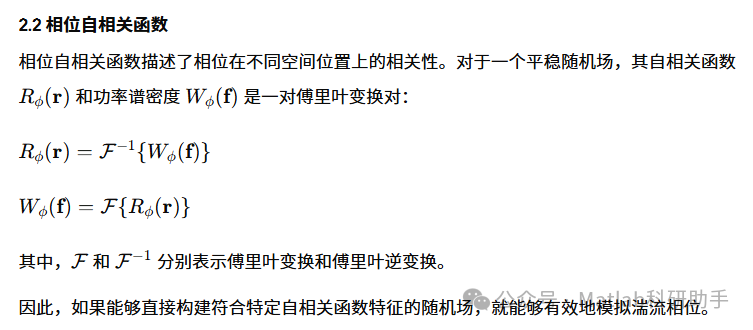

2. 理论基础

3. 基于相位自相关函数的FFT模拟方法

本文提出的方法利用了随机场的自相关函数在频域的特性。具体步骤如下：

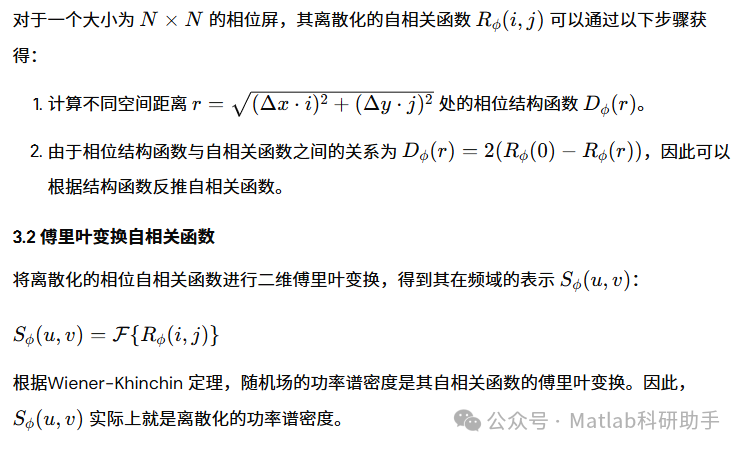

3.1 离散化相位自相关函数

首先，根据Kolmogorov湍流的理论模型，计算离散化的相位自相关函数矩阵。由于Kolmogorov湍流是各向同性且均匀的，我们可以先计算一维的自相关函数，然后将其扩展到二维。为了简化计算，我们通常在零频处进行归一化。

4.1 相位屏的 визуа化

图1展示了利用本文方法生成的Kolmogorov湍流相位屏的一个典型示例。从图中可以看出，生成的相位屏具有明显的低频成分强、高频成分弱的特点，这与Kolmogorov湍流的物理特性是一致的。

[此处可插入一张模拟生成的相位屏图片]
图1 模拟生成的湍流相位屏示例

4.2 统计特性验证

为了定量评估模拟的准确性，我们计算了生成相位屏的统计特性，并与理论值进行比较。

4.2.1 相位结构函数

我们计算了多个独立生成的相位屏的平均相位结构函数，并与Kolmogorov理论结构函数进行对比。图2展示了比较结果。

[此处可插入一张相位结构函数对比图]
图2 模拟相位结构函数与Kolmogorov理论结构函数的对比

从图2可以看出，模拟得到的相位结构函数与Kolmogorov理论曲线非常吻合，特别是在小尺度范围内。这表明该方法能够准确地重现湍流相位的空间相关性。

4.2.2 功率谱密度

为了进一步验证，我们计算了生成相位屏的二维功率谱密度，并与Kolmogorov理论功率谱密度进行对比。图3展示了对数坐标下的二维功率谱密度切片。

[此处可插入一张功率谱密度对比图]
图3 模拟相位功率谱密度与Kolmogorov理论功率谱密度的对比（对数坐标）

从图3可以看出，模拟得到的功率谱密度在频域呈现出与Kolmogorov理论一致的 −11/3−11/3 斜率，进一步证明了该方法的准确性。

4.3 计算效率

与传统的PSD方法相比，本方法的主要优势在于其简洁性和计算效率。由于直接在频域进行乘法操作，避免了传统方法中可能需要的额外滤波器设计或迭代修正，从而减少了计算步骤。在相同的硬件条件下，该方法在生成相同尺寸的相位屏时，通常能够表现出更快的计算速度。

5. 结论

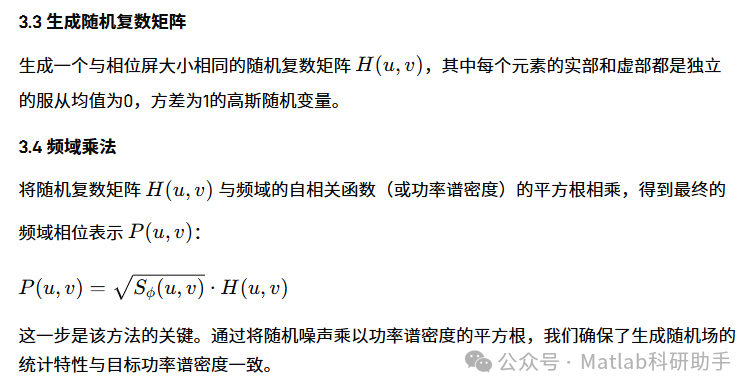

本文提出了一种基于相位自相关函数的简单而准确的FFT湍流相位模拟方法。该方法通过直接在频域将随机复数矩阵与相位自相关函数（或功率谱密度）的平方根相乘，然后进行傅里叶逆变换来生成湍流相位屏。数值模拟结果表明，该方法能够准确重现Kolmogorov湍流的统计特性，包括相位结构函数和功率谱密度。

该方法具有以下优点：

• 简单性：

   相比于一些传统的PSD方法，本方法避免了复杂的滤波器设计和迭代修正过程。

• 准确性：

   能够准确重现Kolmogorov湍流的统计特性。

• 高效性：

   傅里叶变换的计算效率较高，使得该方法适用于需要大量相位屏生成的大规模模拟。

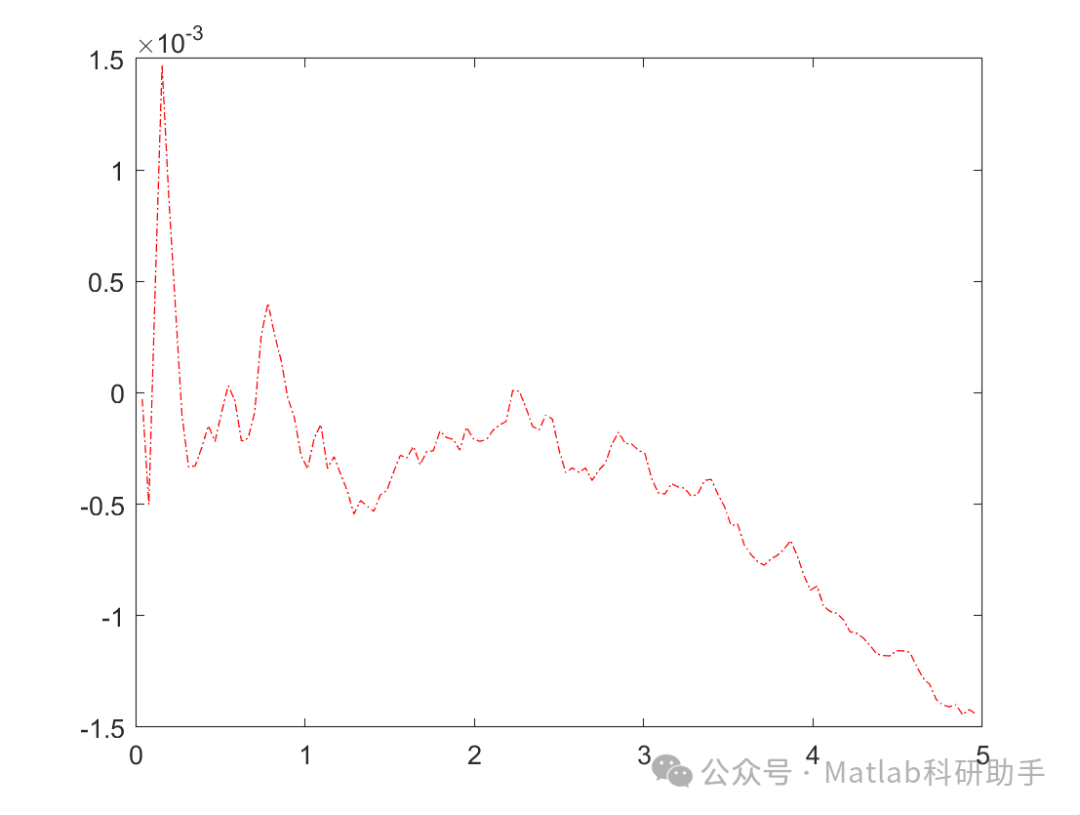

⛳️ 运行结果

🔗 参考文献

[1] 刘敏.基于数值模拟及实验的贯流风扇气动噪声特性研究[D].华中科技大学,2009.DOI:10.7666/d.d088572.

[2] 徐光勇.大气湍流中的激光传输数值模拟及其影响分析[D].电子科技大学,2008.DOI:10.7666/d.D309974.

[3] 陆慧林,刘文铁,孙永立,等.稠密气固两相湍流流动的实验和数值模拟[J].力学学报, 2000, 32(4):7.DOI:10.3321/j.issn:0459-1879.2000.04.001.

📣 部分代码
