🔥 内容介绍

一、无人机多维度数据追踪体系设计

多源数据融合：采用联邦卡尔曼滤波（FKF）融合 GPS、IMU、激光测距仪数据，解决单一设备盲区问题（如 GPS 遮挡时，IMU + 激光测距仪维持定位精度≥1m，持续时间≥30s）。

数据可靠性设计：

传输层：采用 RS-485 协议 + CRC 校验，数据丢包率控制在≤0.1%；

存储层：本地 SD 卡（容量≥64GB）+ 云端双备份，关键数据（如故障信息）优先存储，保存周期≥30 天；

异常检测：设置数据阈值（如电池温度＞60℃、姿态角突变＞5°/s），触发三级告警（预警 / 告警 / 紧急停机）。

实时可视化与追溯：地面站开发数据追踪仪表盘，动态展示无人机运动轨迹（叠加时间戳）、电池 SOC 曲线、传感器工作状态，支持历史数据回溯查询（精确到秒级）。

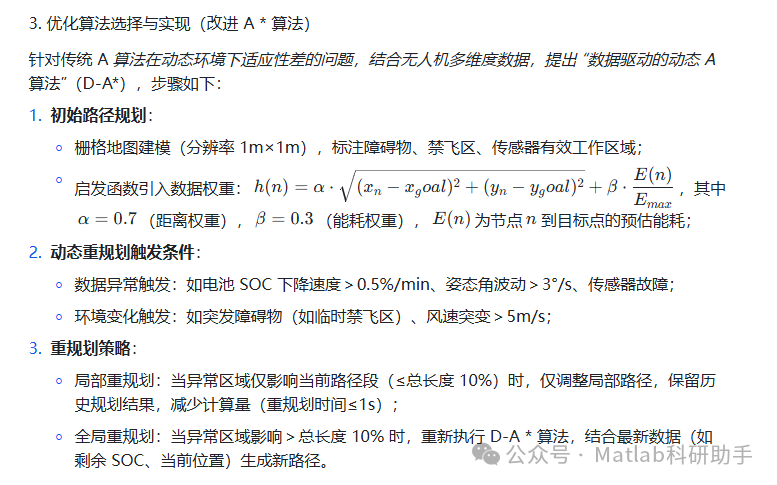

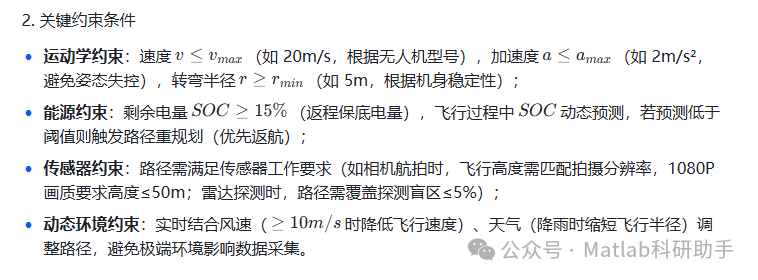

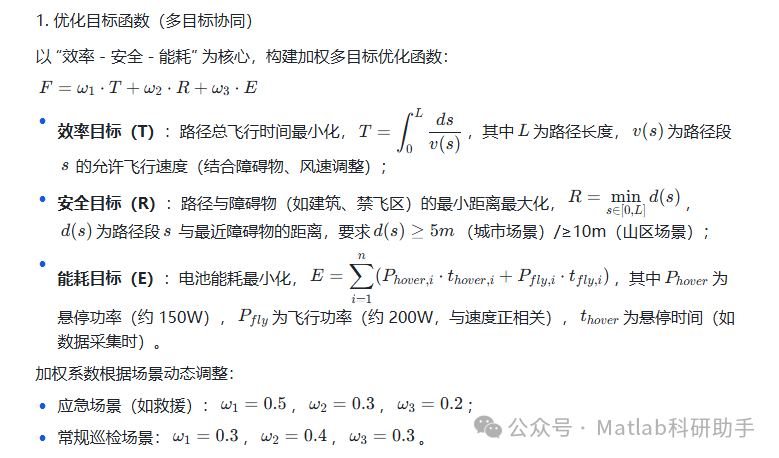

二、基于多维度数据的无人机路径优化模型

三、数据追踪与路径优化协同机制

城市巡检场景：

初始路径规划：覆盖 10 个巡检点（如路灯、广告牌），规划路径长度 2km，预估飞行时间 12min，SOC 消耗 20%；

数据追踪反馈：飞行至第 5 个巡检点时，BMS 检测电池 SOC 下降速度异常（＞0.8%/min，预估剩余电量不足以完成原路径）；

动态重规划：D-A * 算法调整路径，优先巡检剩余 5 个点中优先级高的 3 个，缩短路径长度至 1.2km，预估 SOC 消耗降至 12%，确保返程电量充足；

传感器协同：巡检过程中，相机检测到广告牌异常（如倾斜），自动悬停（触发姿态角稳定控制，滚转角≤1°），延长数据采集时间 5s，同步更新路径时间节点。

山区救援场景：

初始路径规划：从起降点到救援区域（直线距离 3km），考虑地形障碍物，规划路径长度 3.8km，预估飞行时间 18min；

数据追踪反馈：飞行至中途（1.9km 处），GPS 信号减弱（定位精度降至 5m），IMU 数据显示姿态角波动增大（±3°）；

动态调整：

数据层：切换至 IMU + 激光测距仪融合定位，维持精度≤2m；

路径层：D-A * 算法调整路径，避开信号盲区（选择开阔区域飞行），路径长度增加至 4.2km，但飞行稳定性提升，确保救援物资精准投放。

四、工程落地建议

硬件选型：

定位模块：UBlox ZED-F9P（GPS + 北斗双模，差分定位精度 ±0.1m）；

IMU：BMI088（六轴，加速度范围 ±16g，角速度范围 ±2000°/s）；

通信模块：华为 4G 模块（ME909s-821）+ LoRa 模块（SX1278，传输距离≥5km）；

软件开发：

地面站：基于 Qt 开发可视化界面，集成数据追踪、路径规划、告警功能；

无人机端：采用 ROS（机器人操作系统）框架，实现数据采集、滤波、路径跟踪控制；

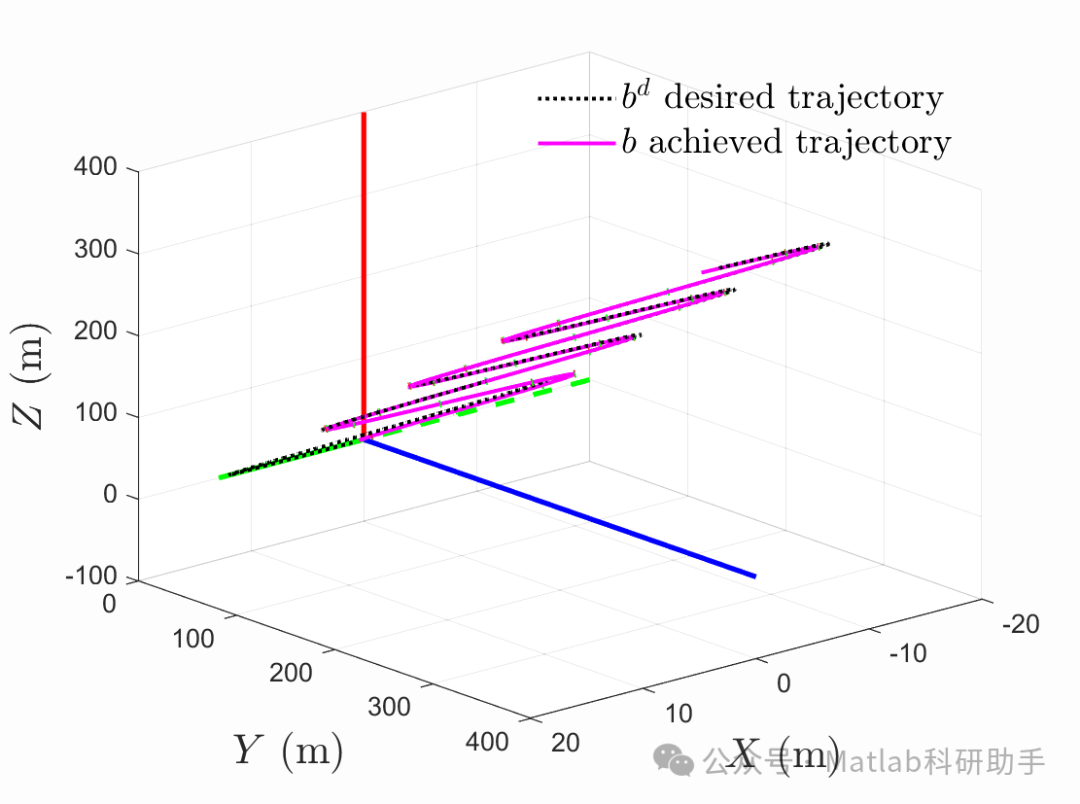

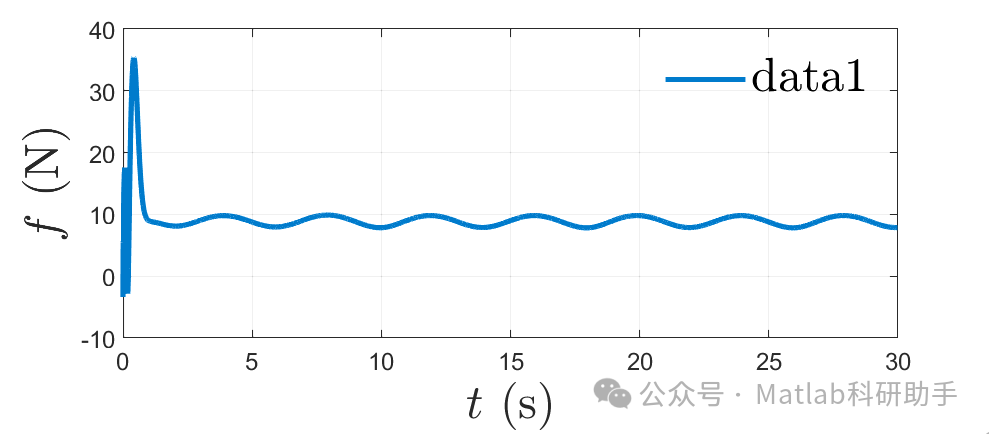

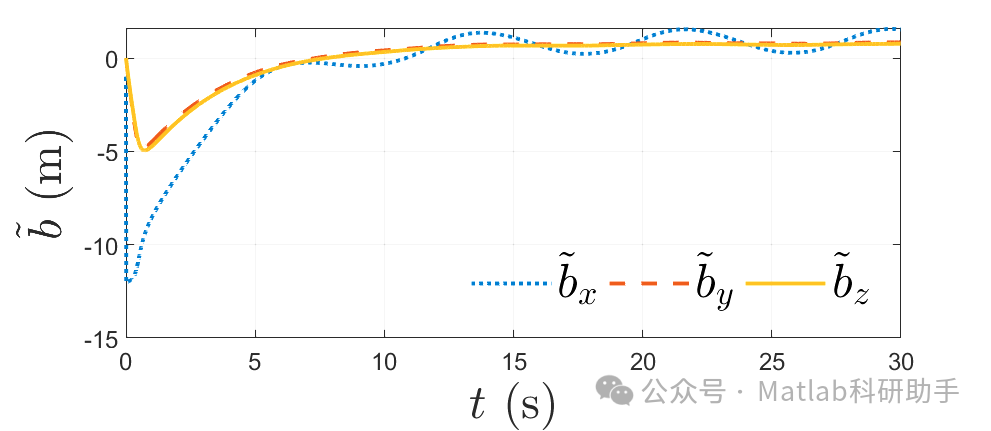

⛳️ 运行结果

🔗 参考文献

[1] 黄毅.某近程小型无人机飞行控制系统研究[D].南昌航空大学,2013.

[2] 罗诚.无人机路径规划算法研究[D].复旦大学,2010.

[3] 马云红,周德云.无人机路径规划算法与仿真[J].火力与指挥控制, 2007, 32(6):4.DOI:10.3969/j.issn.1002-0640.2007.06.009.
