有限长度直导线的三维磁场计算：应用毕奥-萨法尔定律附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

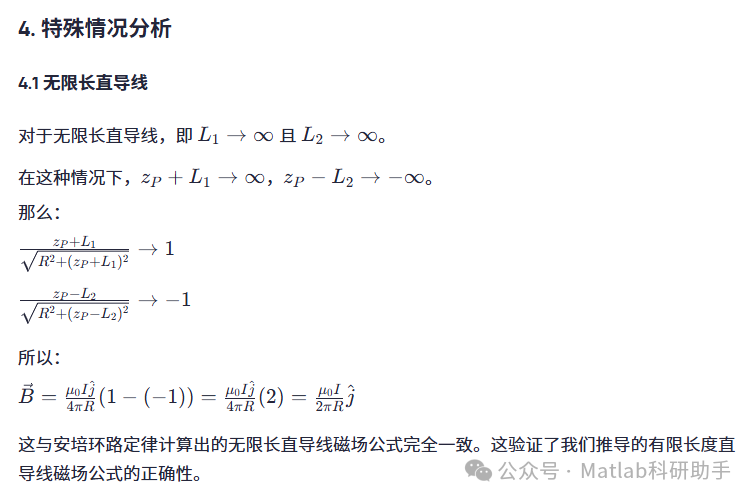

本文旨在探讨并详细阐述利用毕奥-萨法尔定律计算有限长度直导线在三维空间中任意点产生的磁场。首先，文章将回顾毕奥-萨法尔定律的基本原理及其数学表达式。接着，将建立有限长度直导线的几何模型，并推导其在三维空间中任意场点产生的磁场强度公式。推导过程将涉及微积分和矢量运算，以确保结果的严谨性。最后，通过分析推导出的磁场公式，讨论其物理意义和在不同特殊情况下的表现，例如无限长直导线和场点在导线延长线上的情况。本文的研究成果为电磁学理论的深入理解提供了基础，并为实际工程应用中的磁场计算提供了理论依据。

关键词：毕奥-萨法尔定律；有限长度直导线；三维磁场；矢量积分；电磁学

1. 引言

电磁学是物理学的一个重要分支，它研究电荷和电流所产生的电场和磁场之间的相互作用。磁场作为电场的一种伴生现象，在现代科技中扮演着举足轻重的角色，从电动机、发电机到磁共振成像（MRI）等都离不开磁场的应用。理解电流产生的磁场分布是电磁学研究的核心问题之一。

毕奥-萨法尔定律（Biot-Savart Law）是描述稳恒电流元在空间中某点产生磁感应强度（或磁场强度）的基本定律。它与库仑定律在静电学中的地位类似，是电磁学中解决磁场分布问题的基石。尽管麦克斯韦方程组提供了更为普适的电磁场描述，但对于特定电流分布，特别是具有一定对称性的情况，毕奥-萨法尔定律提供了一种直接而有效的计算方法。

在实际应用中，无限长直导线是一种理想化的模型，其磁场计算相对简单。然而，现实中的导线总是有限长度的。因此，精确计算有限长度直导线在三维空间中任意点产生的磁场，对于深入理解电磁现象、进行电磁装置设计以及解决相关工程问题具有重要的理论和实践意义。本文将聚焦于此问题，利用毕奥-萨法尔定律进行详细的数学推导和物理分析。

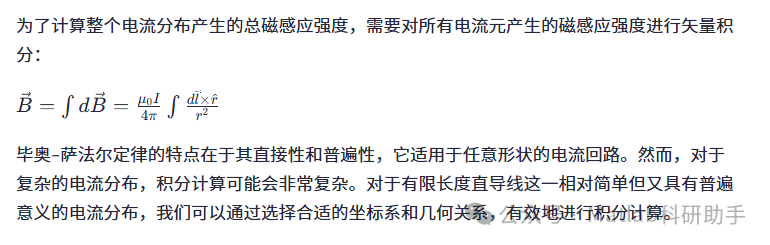

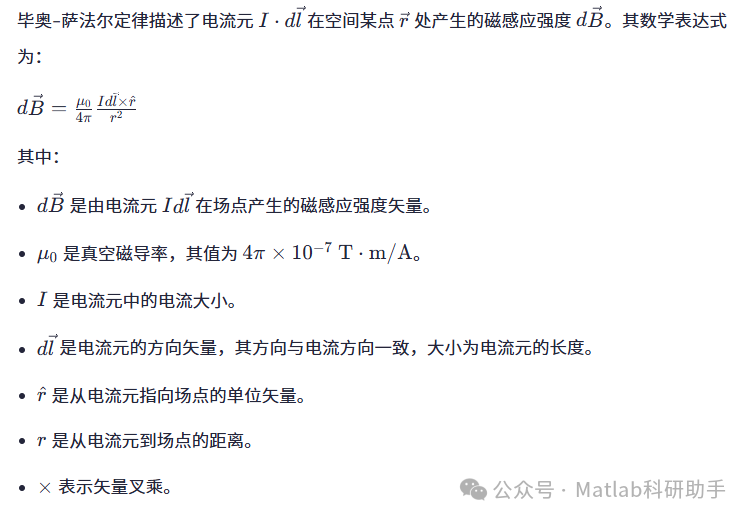

2. 毕奥-萨法尔定律回顾

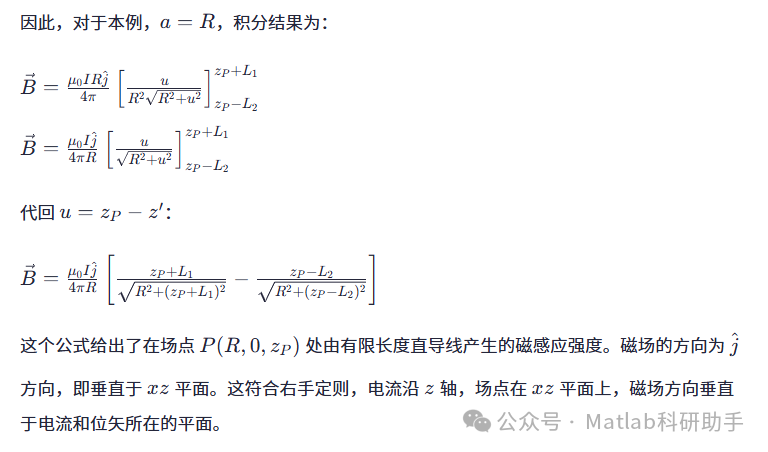

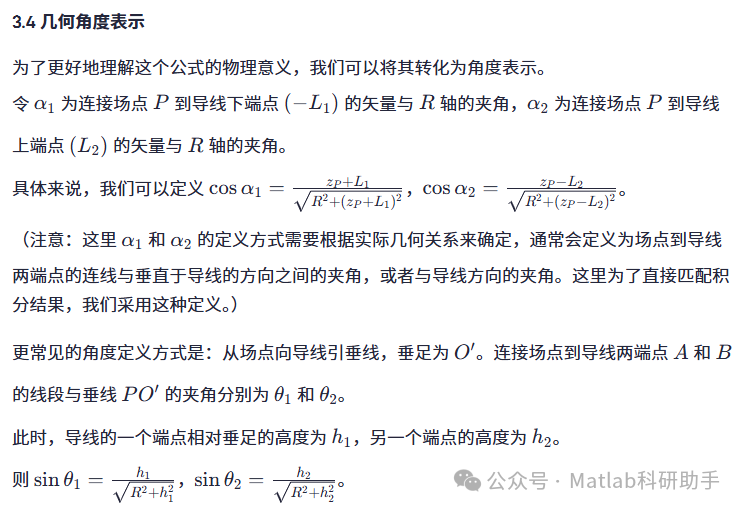

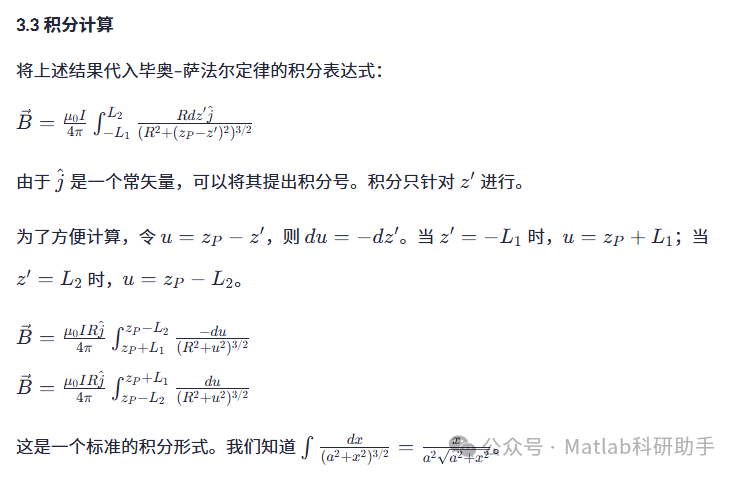

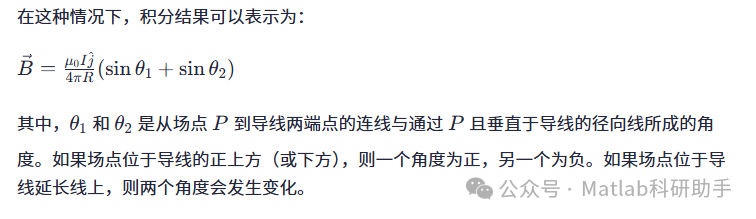

3. 有限长度直导线的三维磁场计算

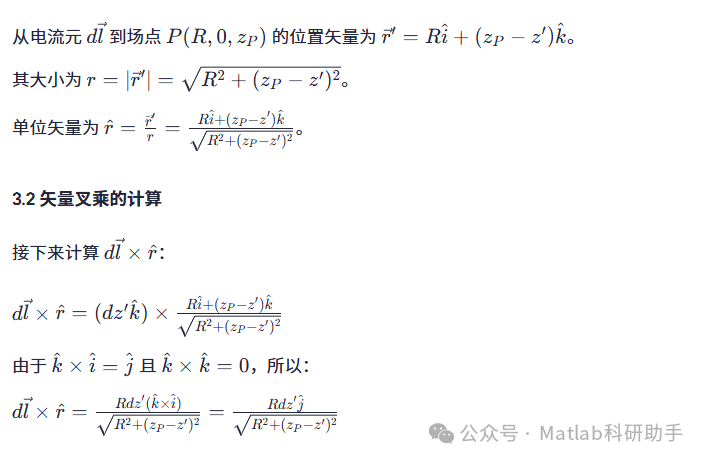

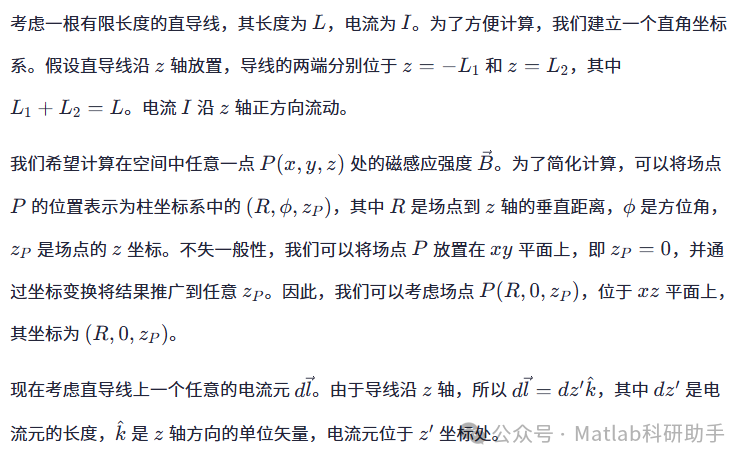

3.1 几何模型的建立

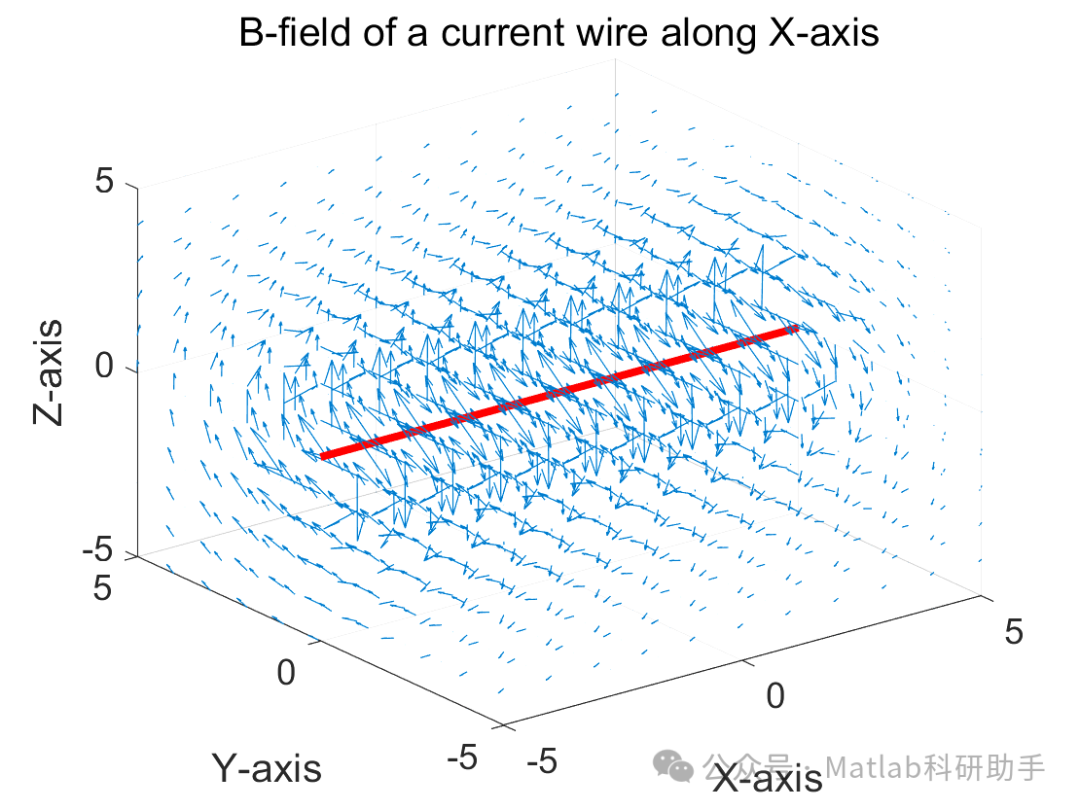

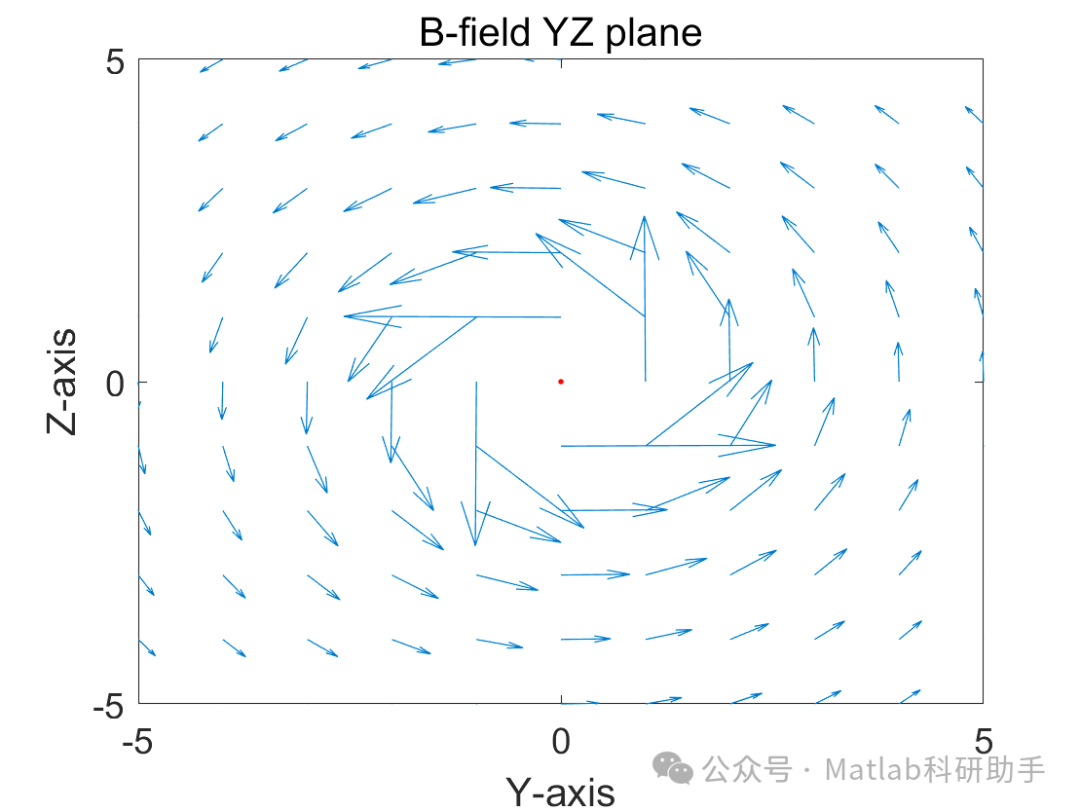

⛳️ 运行结果

🔗 参考文献

[1] 张瑜.空间磁场检测装置的研制[D].西安理工大学,2013.DOI:10.7666/d.Y2347095.

[2] Gao Jing,Sun Xin,Liu Junwei.亥姆霍兹线圈磁场空间分布的研究[J].科技通报, 2018(007):034.

[3] 任吉刚,罗震,李洋,等.基于有限元的铁磁物质电阻点焊磁场分布分析[C]//中国机械工程学会焊接学会第十八次全国焊接学术会议论文集——S01压力焊.2013.DOI:ConferenceArticle/5af18cf9c095d71bc8c63393.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
