圆柱形永磁体的磁场建模研究附Matlab代码

最新推荐文章于 2025-11-27 21:04:18 发布

原创最新推荐文章于 2025-11-27 21:04:18 发布 · 803 阅读

26 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

永磁体因其无需外部电源即可提供稳定磁场的特性，在电机、传感器、医疗设备等领域获得了广泛应用。其中，圆柱形永磁体作为一种常见的结构形式，其磁场分布的准确建模对于相关产品的设计、优化及性能预测至关重要。本文旨在深入研究圆柱形永磁体的磁场建模方法。首先，介绍了永磁体的基本原理和圆柱形永磁体的结构特点。其次，详细阐述了基于解析法和数值法的磁场建模理论，包括等效磁荷法、等效电流法、有限元法和边界元法。随后，对各种建模方法的优缺点、适用场景以及精度和计算效率进行了比较分析。最后，展望了未来圆柱形永磁体磁场建模技术的发展方向，强调了多物理场耦合、人工智能辅助建模以及微纳尺度磁场建模的重要性。本文的研究成果将为圆柱形永磁体在各领域的应用提供理论指导和技术支持。

关键词： 圆柱形永磁体；磁场建模；解析法；数值法；有限元；边界元

1. 引言

永磁体是一种能够产生固定磁场的材料，其磁场强度和方向在没有外部激励的情况下依然保持稳定。这种独特的性质使得永磁体在现代工业和高科技领域扮演着不可或缺的角色。从传统的永磁直流电机、磁力传动装置，到先进的磁共振成像（MRI）设备、磁悬浮列车，再到微型传感器和存储器件，永磁体的应用几乎渗透到我们生活的方方面面。随着科技的进步，对永磁体的性能要求日益提高，尤其是对其磁场分布的精确控制和预测。

圆柱形永磁体作为永磁体的一种基本几何形状，因其结构简单、易于制造、磁场分布相对规整等特点，在众多应用中占据重要地位。例如，在直线电机和旋转电机中，圆柱形永磁体常被用作励磁源；在磁力轴承和联轴器中，圆柱形永磁体用于提供稳定的悬浮力或扭矩；在磁性传感器中，其磁场变化可用于测量位移、速度等物理量。然而，永磁体的磁场分布受到多种因素的影响，包括永磁体的材料特性、几何尺寸、充磁方式以及周围环境的磁导率等。因此，建立精确的圆柱形永磁体磁场模型，对于理解其工作机理、优化器件设计、提高系统性能具有重要的理论意义和工程价值。

传统的磁场分析方法通常依赖于经验公式和简化模型，这些方法在一定程度上可以满足初步设计需求，但对于复杂的几何形状、非均匀磁化或高精度要求的情况，其准确性往往不足。随着计算机技术和数值计算方法的飞速发展，现代磁场建模技术为解决这些问题提供了强大的工具。本文将围绕圆柱形永磁体的磁场建模问题，系统地介绍和分析常用的解析法和数值法，旨在为相关研究和工程应用提供全面的参考。

2. 圆柱形永磁体的基本原理与结构

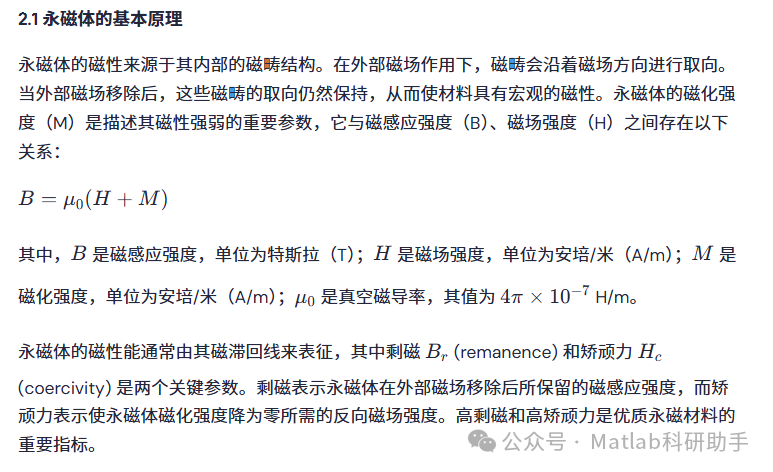

2.2 圆柱形永磁体的结构与磁化方式

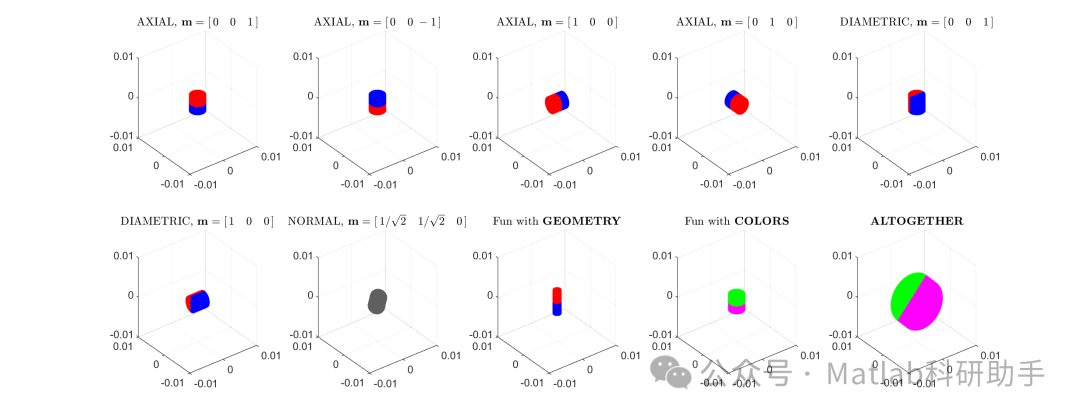

圆柱形永磁体是指具有圆柱形几何外形的永磁体，其典型的结构参数包括直径（或半径）和长度。根据不同的应用需求，圆柱形永磁体可以采用多种磁化方式。最常见的磁化方式包括：

轴向磁化：

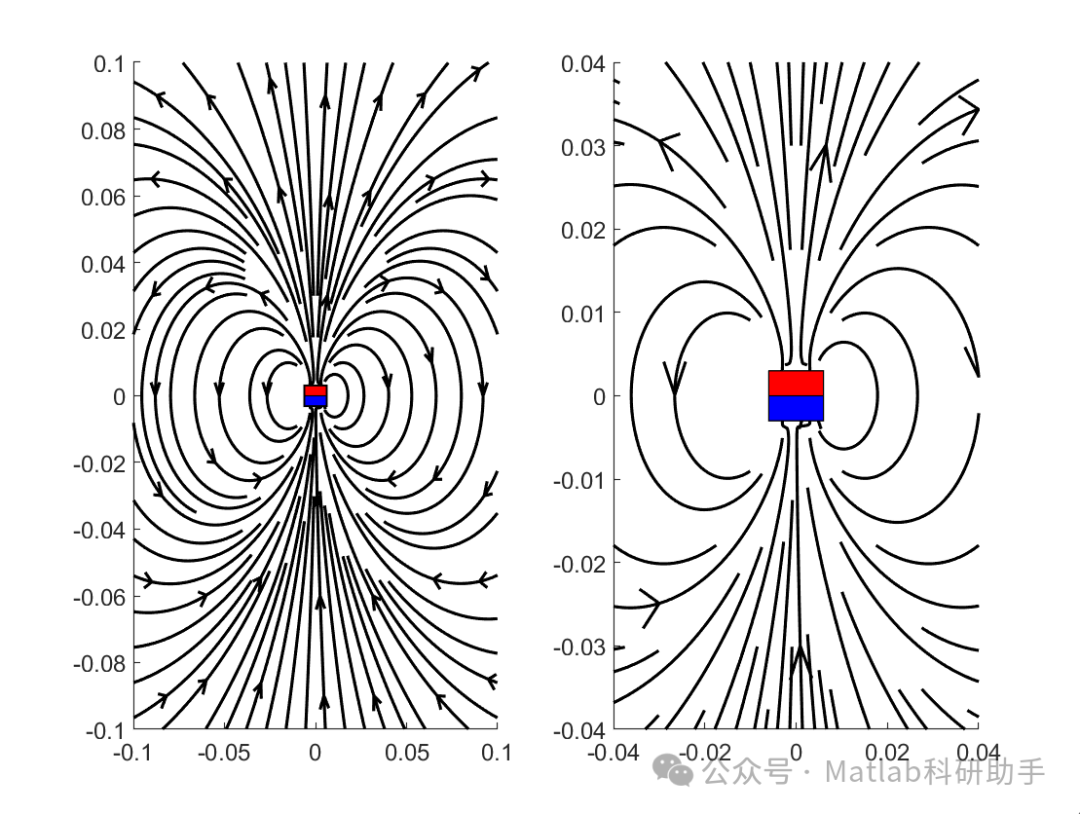

磁化方向平行于圆柱体的轴线。这种磁化方式产生的磁场在圆柱体两端形成南北极，其磁力线从一端发出，穿过周围空间后进入另一端。轴向磁化的圆柱形永磁体常用于提供轴向力或检测轴向位移的场合。
径向磁化：
磁化方向垂直于圆柱体的轴线，指向圆柱体的径向。这种磁化方式通常使得圆柱体的侧表面形成多极磁场，即在圆柱体的圆周方向上交替出现南北极。径向磁化的圆柱形永磁体在旋转电机和磁性联轴器中应用广泛。
周向磁化（或切向磁化）：
磁化方向沿着圆柱体的周向。这种磁化方式相对较少，但在一些特殊应用中，例如需要产生切向磁场的传感器或执行器中可能出现。

本文主要聚焦于轴向磁化和径向磁化的圆柱形永磁体，因为这两种是工程应用中最常见的类型。不同磁化方式下，永磁体的磁场分布特性差异显著，因此在建模时需要采用不同的处理方法。

3. 磁场建模理论与方法

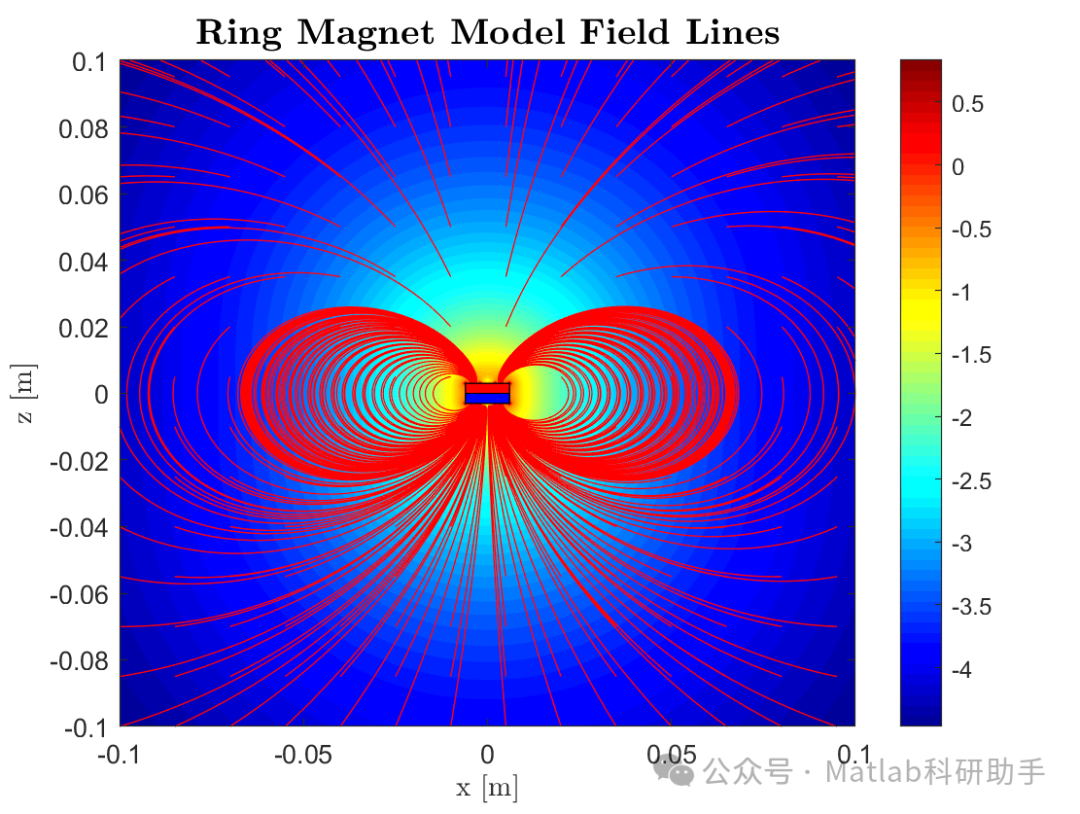

圆柱形永磁体的磁场建模方法主要分为解析法和数值法两大类。解析法通过求解麦克斯韦方程组的解析表达式来获得磁场分布，而数值法则是将连续的物理区域离散化，通过迭代计算获得近似解。

3.1 解析法

解析法适用于几何形状简单、磁化方式均匀的永磁体。其优点是计算速度快，可以直接得到磁场的数学表达式，便于进行参数分析和理论推导。但缺点是难以处理复杂几何形状、非均匀磁化或存在饱和效应的情况。常用的解析法包括等效磁荷法和等效电流法。

3.1.1 等效磁荷法

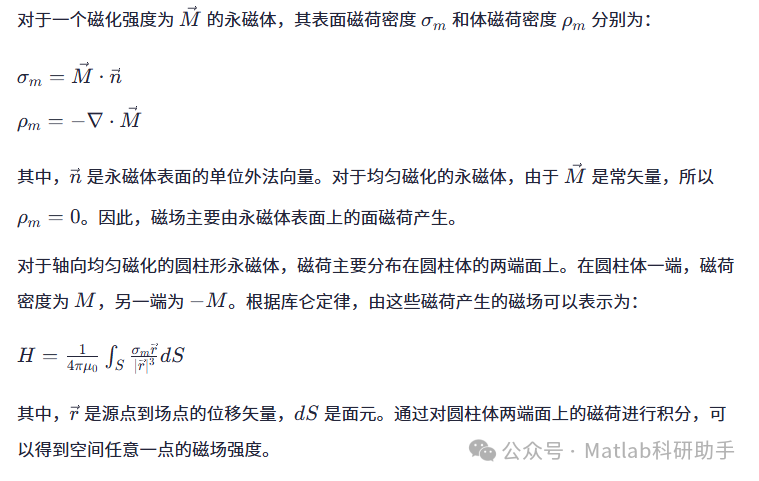

等效磁荷法（Equivalent Magnetic Charge Method）将永磁体的磁化强度等效为在永磁体表面和体积内分布的磁荷。对于均匀磁化的永磁体，其内部的磁荷密度为零，只有在永磁体的表面存在面磁荷。

3.1.2 等效电流法

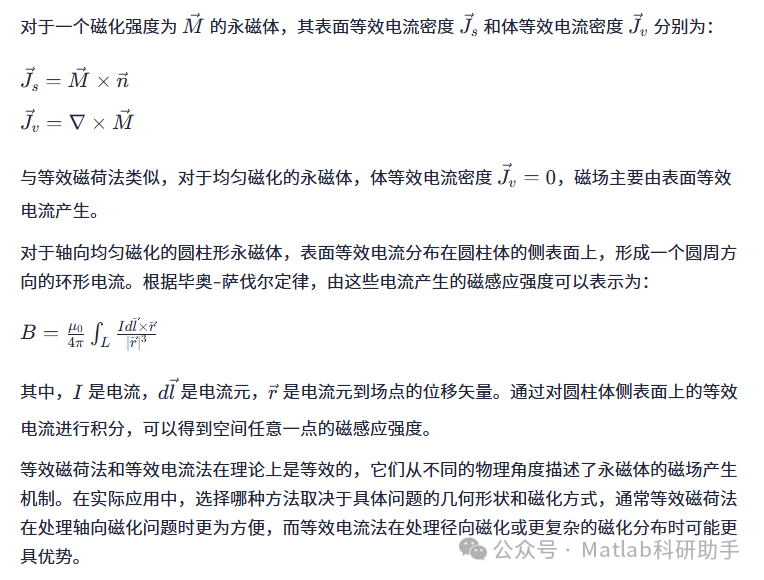

等效电流法（Equivalent Current Method）将永磁体的磁化强度等效为分布在永磁体表面和体积内的等效电流。

3.2 数值法

数值法通过将复杂的连续区域离散化为有限个单元或节点，然后对这些单元或节点上的物理量进行近似求解。数值法能够处理任意复杂的几何形状、非线性材料以及多物理场耦合问题，是目前磁场建模的主流方法。常用的数值法包括有限元法和边界元法。

3.2.1 有限元法 (FEM)

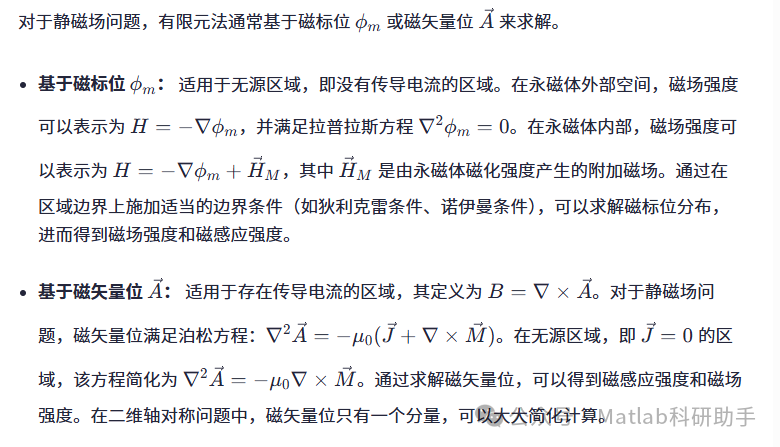

有限元法（Finite Element Method, FEM）是求解偏微分方程组的常用数值方法。在磁场建模中，有限元法通过将求解区域划分为一系列互不重叠的有限单元（如三角形、四边形、四面体等），并在每个单元内假设场变量（如磁位）的插值函数。然后，根据变分原理或加权残量法，将连续的偏微分方程转化为离散的代数方程组。

有限元法的优点在于能够处理复杂的几何形状、非线性材料（如铁磁材料的B-H曲线）以及不均匀磁化。它能够提供整个求解区域内的磁场分布细节。然而，其缺点是需要对整个求解区域进行网格划分，这对于无限大区域的磁场问题来说，需要采用截断边界条件或无限元等技术来处理。此外，网格划分的质量和密度直接影响计算精度和效率。

3.2.2 边界元法 (BEM)

边界元法（Boundary Element Method, BEM）是一种只对问题域的边界进行离散化，而非对整个域进行离散的数值方法。它将偏微分方程转化为边界上的积分方程，从而降低了问题的维度。

对于静磁场问题，边界元法通常基于磁标位或磁矢量位的积分方程来求解。其核心思想是利用格林函数将域内的偏微分方程转化为边界上的积分方程。例如，对于满足拉普拉斯方程的磁标位问题，边界上的磁标位和法向导数（与磁场强度相关）之间存在积分关系。

边界元法的优点在于：

降维处理：
只需对边界进行网格划分，大大减少了自由度，降低了计算量，尤其适用于三维问题。
处理无限大区域：
边界元法天然地满足无穷远处的边界条件，无需像有限元法那样引入人工边界或无限元。
高精度边界求解：
在边界上的场量求解精度较高，这对于计算永磁体表面磁场或受力等边界效应非常有利。

然而，边界元法也存在一些缺点：

处理非均匀介质和非线性问题困难：
如果区域内部存在非均匀材料或非线性材料（如铁磁材料），边界元法需要引入体积单元进行处理，从而失去了其降维的优势。
矩阵非对称性和稠密性：
边界元法产生的系数矩阵通常是非对称和稠密的，导致求解比有限元法更耗时和占用更多内存。

3.3 其他建模方法

除了上述解析法和数值法，还有一些其他的磁场建模方法或技术：

多极展开法：
将永磁体的磁场表示为一组正交函数的叠加，适用于计算远场磁场。
磁路法：
一种工程近似方法，通过模拟电路中的电压和电流来分析磁路中的磁动势和磁通，适用于磁路简单的设计初级阶段。

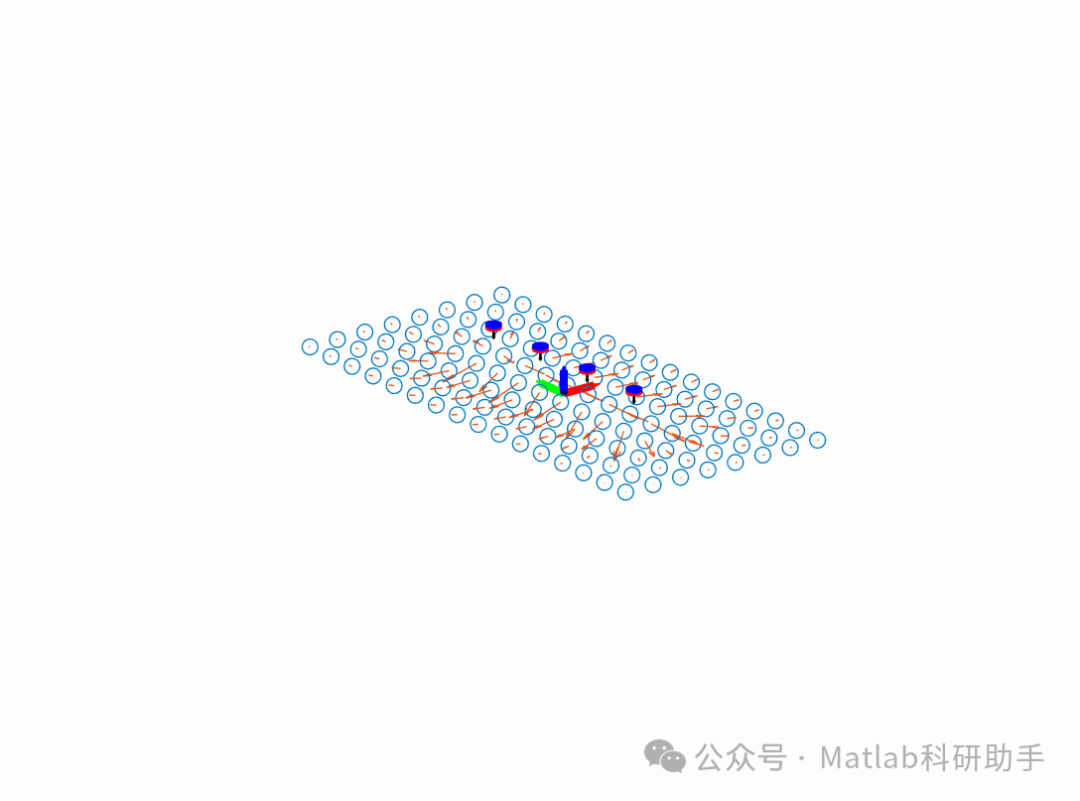

等效磁偶极子阵列法：
将永磁体看作由大量磁偶极子组成，通过叠加每个磁偶极子产生的磁场来计算总磁场，适用于永磁体阵列或复杂磁化分布。
遗传算法/神经网络辅助建模：
将人工智能技术与传统建模方法相结合，用于优化模型参数、提高计算效率或处理非线性问题。

4. 展望与挑战

圆柱形永磁体的磁场建模研究已经取得了显著进展，但随着科技的发展，仍面临一些新的挑战和发展机遇：

4.1 多物理场耦合建模

在许多实际应用中，永磁体不仅产生磁场，还会受到机械应力、温度变化等因素的影响。例如，在高速旋转电机中，永磁体可能受到离心力和热应力的作用，导致其磁性能发生退化。因此，将磁场模型与力学模型、热学模型进行耦合，开展多物理场耦合建模，对于更全面地理解永磁体的行为、提高系统可靠性具有重要意义。例如，通过热磁耦合建模，可以预测高温对永磁体磁性能的影响；通过磁力耦合建模，可以分析磁力对结构变形的影响。

4.2 微纳尺度磁场建模

随着微机电系统（MEMS）和纳米技术的发展，微纳尺度永磁体在微型传感器、执行器、生物医学器件等领域展现出巨大潜力。在微纳尺度下，传统连续介质假设可能不再适用，量子效应和表面效应变得显著。因此，开发适用于微纳尺度的磁场建模方法，例如基于自旋电子学的理论模型或原子尺度的第一性原理计算，将是未来的重要研究方向。
