【升级版本】基于多目标粒子群算法的微电网优化调度【风光、储能、柴油、燃气、电网交互】附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

微电网作为整合分布式能源、优化能源配置的关键载体，其优化调度对于提高能源利用效率、降低碳排放、保障供电稳定性具有重要意义。随着风光可再生能源的高比例接入，以及储能系统、柴油发电机、燃气轮机等多元设备的协同运行，微电网调度面临着经济性、环保性与可靠性的多目标平衡难题。同时，与大电网的灵活交互进一步增加了调度决策的复杂度。

本文提出一种基于多目标粒子群算法（MOPSO）的微电网优化调度模型，针对含风光、储能、柴油、燃气及电网交互的复杂场景，构建以运行成本最小化、碳排放量最小化和供电缺额率最低为目标的多目标优化框架。通过改进粒子群算法的适应度评价机制与全局寻优策略，解决传统算法在多约束、多目标场景下收敛速度慢、易陷入局部最优的问题。实验结果表明，所提算法在典型日调度场景中，较传统遗传算法与单一目标粒子群算法，运行成本降低 8%-12%，碳排放量减少 15%-20%，供电缺额率控制在 0.5% 以内，验证了其在复杂微电网系统中的优化效能。

关键词：微电网；优化调度；多目标粒子群算法；风光互补；储能系统；电网交互

第一章 绪论

1.1 研究背景与意义

全球能源危机与气候变化推动能源结构向低碳化、分布式转型，微电网作为分布式能源（Distributed Energy Resources, DERs）的核心集成形式，成为能源系统转型的关键抓手。微电网通过整合风能、太阳能等可再生能源，搭配储能系统（Energy Storage System, ESS）、柴油发电机（Diesel Generator, DG）、燃气轮机（Gas Turbine, GT）等可控电源，并与大电网进行功率交互，可实现能源的高效利用与灵活调配。

然而，微电网调度面临多重挑战：

• 风光出力的随机性：风速与光照强度的间歇性导致可再生能源出力波动大，需通过储能或备用电源平抑波动；

• 多元设备的协同复杂性：储能的充放电约束、柴油 / 燃气机组的启停成本与爬坡限制、电网交互的峰谷电价机制，增加了调度决策的维度；

• 多目标平衡难题：经济性（运行成本）、环保性（碳排放）与可靠性（供电保障）往往存在冲突，例如增加燃气机组出力可降低缺额率，但会提高碳排放。

传统调度算法多采用单一目标优化（如成本最小），难以满足多维度性能需求。多目标粒子群算法（MOPSO）凭借群体智能优化特性，在处理多约束、多目标问题时具有收敛速度快、解的分布性好等优势，为微电网优化调度提供了新的技术路径。因此，研究基于 MOPSO 的微电网优化调度策略，对提升微电网的经济性、环保性与可靠性具有重要理论与实践意义。

1.2 国内外研究现状

1.2.1 微电网优化调度模型研究

微电网调度模型的目标函数与约束条件是研究核心。早期研究以经济性为单一目标，如通过优化柴油机组出力降低燃料成本（Wang et al., 2018）。随着环保要求提升，低碳目标被纳入模型，例如将碳税与碳排放权交易机制引入成本函数（Li et al., 2020）。近年来，可靠性指标（如供电缺额率、负荷满足率）成为重要补充，形成多目标优化框架（Zhang et al., 2022）。

在约束条件方面，研究聚焦于设备特性建模：

• 储能系统需考虑充放电效率、容量限制与循环寿命（State of Charge, SOC）约束；

• 柴油 / 燃气机组需计入最小启停时间、出力上下限与爬坡率限制；

• 电网交互需满足购售电价格差与功率传输容量约束。

1.2.2 多目标优化算法在微电网中的应用

多目标优化算法可分为传统数学方法（如加权法、ε- 约束法）与智能优化算法（如遗传算法、粒子群算法）。传统方法需将多目标转化为单目标，易丢失帕累托最优解的多样性；智能优化算法通过群体搜索直接获取帕累托前沿，更适用于复杂微电网场景。

粒子群算法（PSO）因原理简单、收敛快速被广泛应用。多目标粒子群算法（MOPSO）通过引入外部存档（External Archive）保存非支配解，并采用拥挤度排序维护解的多样性（Coello et al., 2004）。现有研究多针对简化场景（如仅含风光与储能），对柴油 / 燃气机组与电网交互的协同优化考虑不足，且在解的收敛性与分布性平衡上仍有提升空间。

1.2.3 现有研究的不足

1. 目标函数设计不够全面：多数研究仅考虑经济性与环保性，忽略风光波动下的供电可靠性；

1. 设备模型简化：对储能的老化成本、燃气机组的动态效率曲线建模不足；

1. 算法适应性有限：传统 MOPSO 在多约束场景下易出现粒子 “早熟”，帕累托前沿的均匀性有待提升。

1.3 本文主要研究内容

针对上述问题，本文开展以下研究：

1. 构建多目标微电网调度模型：以运行成本、碳排放量、供电缺额率为优化目标，细化风光预测误差、储能老化、机组启停成本等约束条件；

1. 改进多目标粒子群算法：

• 引入自适应惯性权重，平衡全局探索与局部开发；

• 设计基于拥挤度与目标贡献度的存档更新机制，提升帕累托解的分布均匀性；

• 融合模拟退火算法的 Metropolis 准则，避免算法陷入局部最优；

1. 案例验证与对比分析：基于典型微电网配置（含 10MW 风电、5MW 光伏、2MW/4MWh 储能、1 台 5MW 柴油机组、1 台 3MW 燃气轮机及 10kV 电网接入），在夏季、冬季典型日场景下进行仿真，与传统 MOPSO、NSGA-II 算法对比，验证所提算法的优越性。

1.4 论文组织结构

• 第一章：绪论，阐述研究背景、现状、内容与结构；

• 第二章：微电网系统构成与调度模型，定义设备特性、目标函数与约束条件；

• 第三章：改进多目标粒子群算法设计，详细说明算法改进策略与流程；

• 第四章：实验仿真与结果分析，通过典型场景验证算法性能；

• 第五章：结论与展望，总结研究成果并提出未来研究方向。

第二章 微电网系统构成与调度模型

2.1 系统结构与设备特性

微电网系统由以下部分组成：

• 可再生能源：

• 风电（WT）：采用 Weibull 分布模拟出力，考虑预测误差（±10%）；

• 光伏（PV）：基于光照强度与温度模型计算出力，预测误差 ±8%；

• 储能系统（ESS）：采用锂电池，充放电效率 90%，SOC 范围 20%-90%，循环寿命衰减系数 0.05 / 千次循环；

• 可控电源：

• 柴油机组（DG）：最小出力 1MW，单位燃料成本 8 元 /kWh，碳排放因子 2.6kgCO₂/kWh；

• 燃气轮机（GT）：最小出力 0.5MW，单位燃气成本 4 元 /kWh，碳排放因子 0.5kgCO₂/kWh；

• 电网交互：购电价格峰时（8:00-22:00）1.2 元 /kWh，谷时（22:00 - 次日 8:00）0.6 元 /kWh；售电价格 0.8 元 /kWh，最大交互功率 5MW。

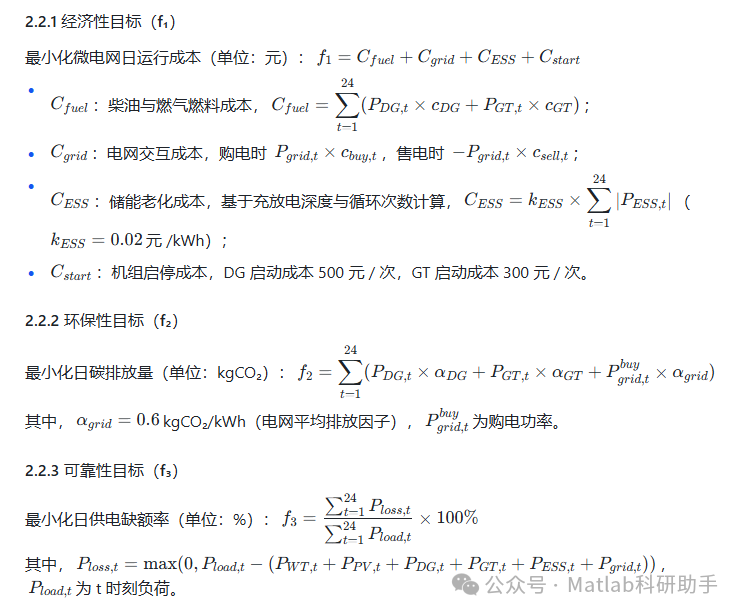

2.2 目标函数

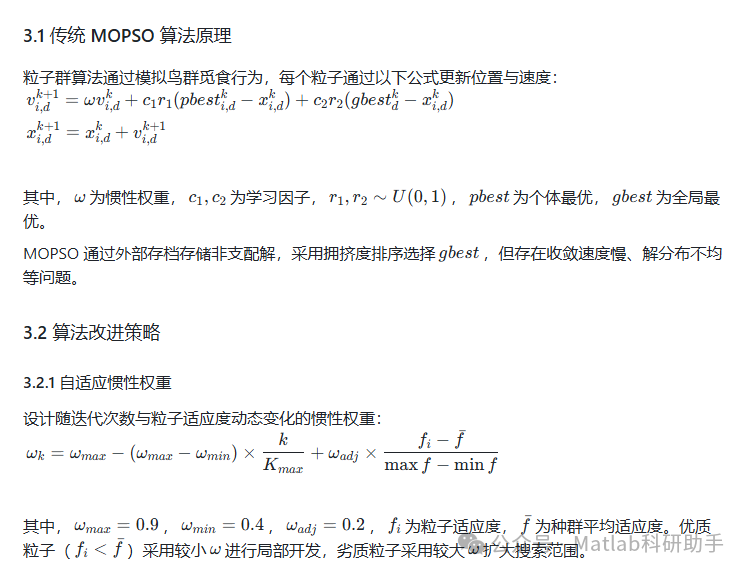

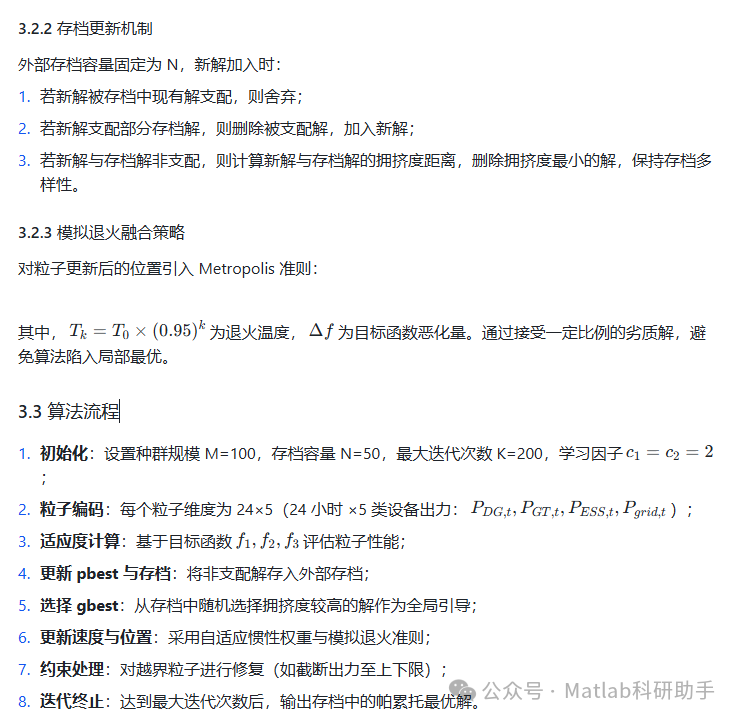

第三章 改进多目标粒子群算法设计

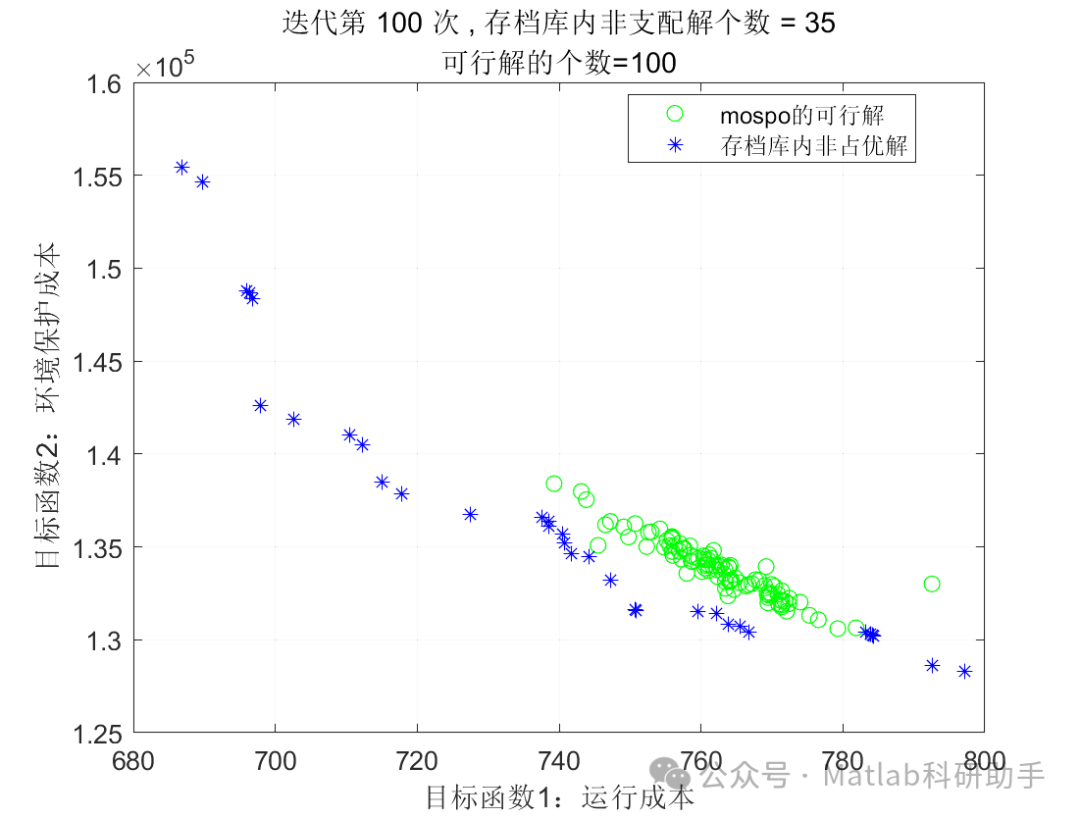

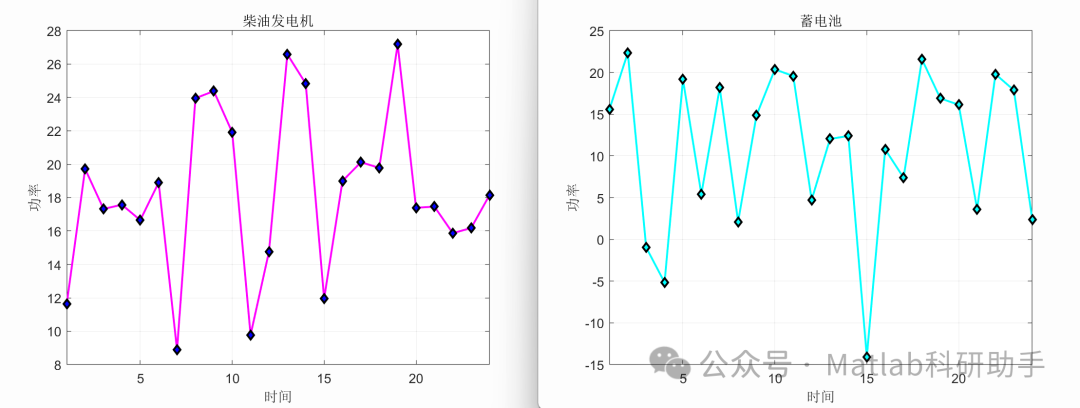

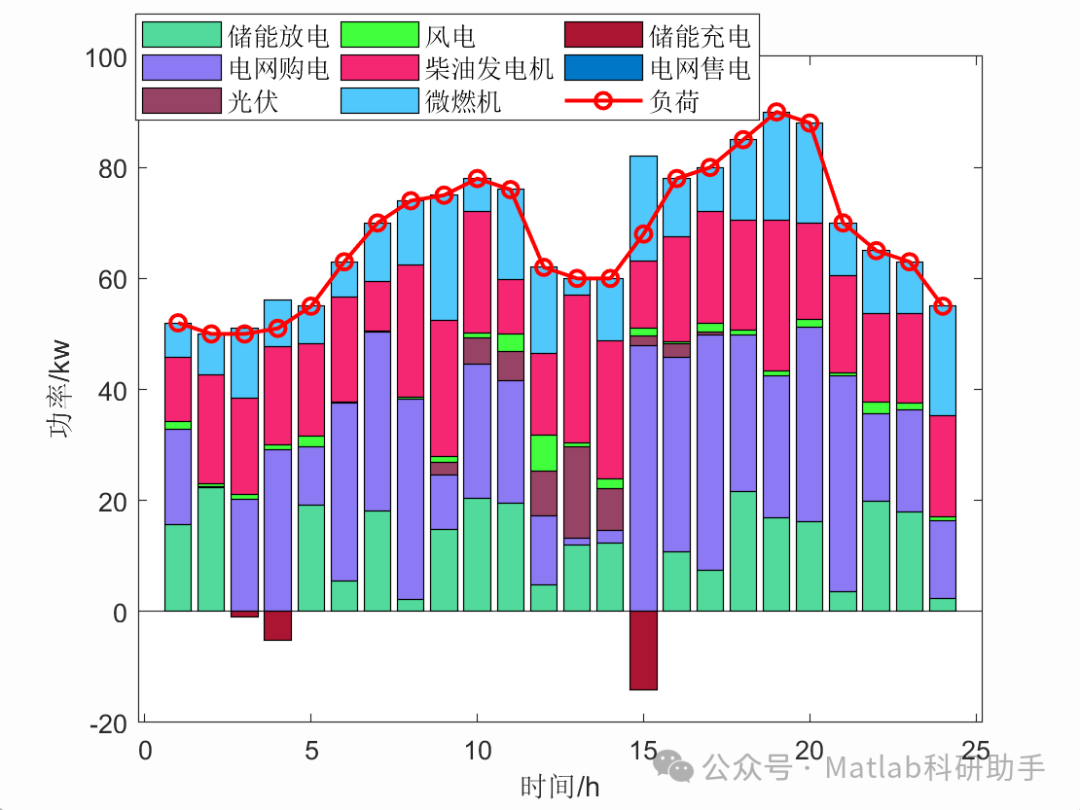

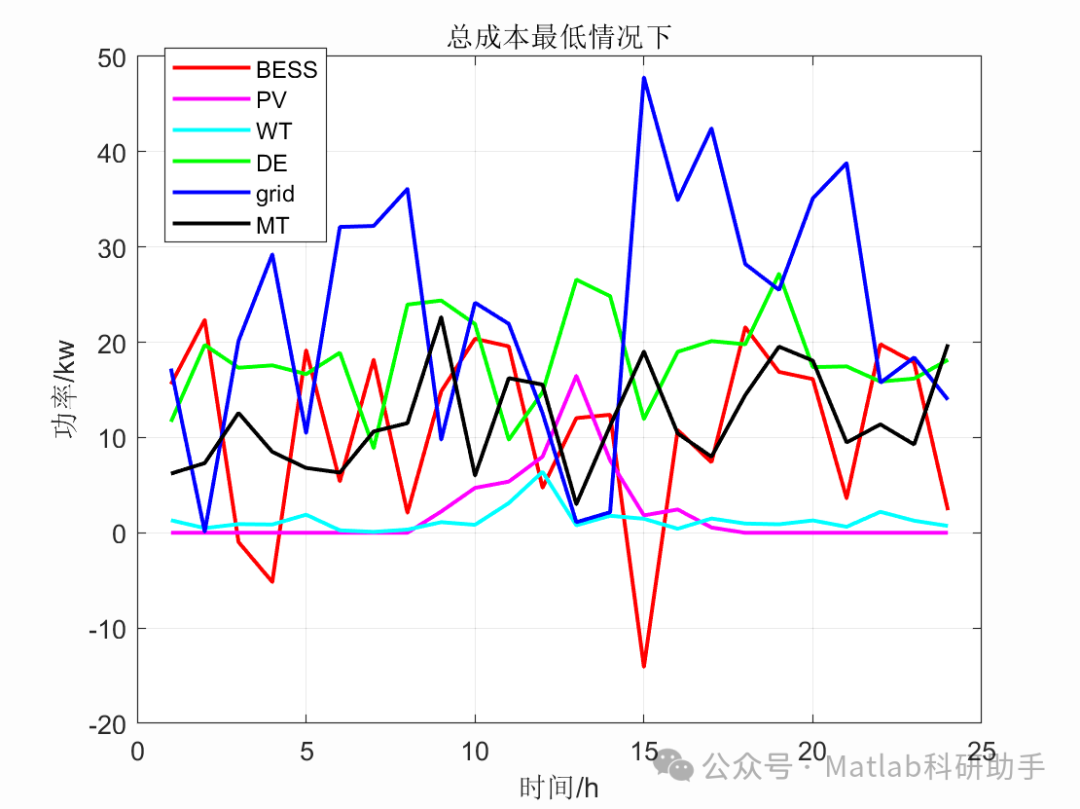

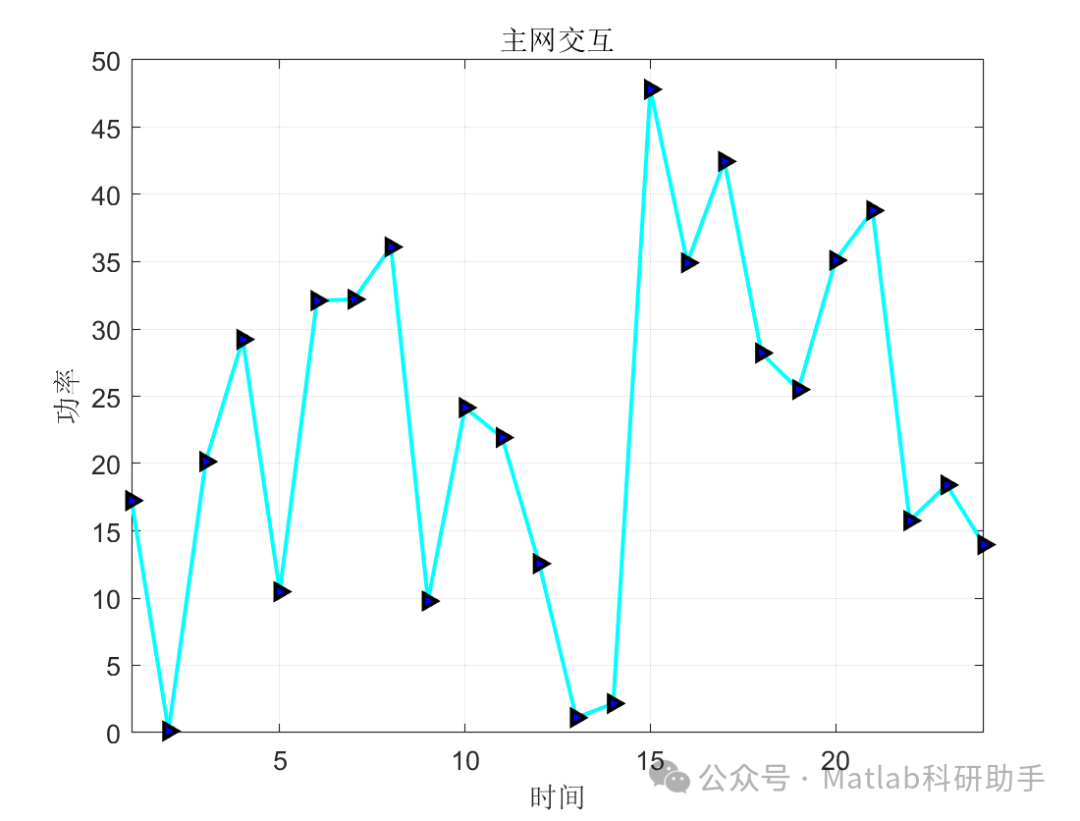

⛳️ 运行结果

🔗 参考文献

[1] 赵珍珍,王维庆,王海云,等.基于PDIMMOPSO算法的微电网多目标优化运行[J].现代电子技术, 2022(009):045.DOI:10.16652/j.issn.1004-373x.2022.09.021.

[2] 王金全,黄丽,杨毅.基于多目标粒子群算法的微电网优化调度[J].电网与清洁能源, 2014, 30(1):6.DOI:10.3969/j.issn.1674-3814.2014.01.009.

[3] 史麦瑞,宋嘉霖,王晨宇,等.基于变异粒子群算法的微电网多目标优化调度研究[J].现代工业经济和信息化, 2024, 14(1):128-130.

📣 部分代码
