🔥 内容介绍

在现代智能生活中，室内导航对于人们在大型建筑、商场、医院等复杂室内环境中的高效移动至关重要。随着智能手机的广泛普及，利用其携带的惯性传感器和相机来实现室内导航成为了研究热点。将手机收集的惯性数据与相机获取的视觉信息进行融合，能够发挥两者优势，克服单一数据源的局限性，为用户提供精准、可靠的室内定位与导航服务。惯性传感器可实时测量手机的加速度、角速度等运动状态信息，具有较高的采样频率，在短时间内能够精确跟踪设备的运动变化。然而，由于积分运算的特性，惯性数据误差会随时间快速累积，导致长时间定位漂移严重。而手机相机获取的视觉信息，如室内场景的图像，包含丰富的环境特征，通过对这些特征的提取与匹配，可以实现相对稳定的定位。但视觉定位易受光照变化、遮挡以及特征匮乏区域等因素影响，导致跟踪失败。因此，融合视觉与惯性数据，使两者相互补充，成为提升室内导航性能的有效途径。

二、视觉惯性数据融合原理与方法

2.1 惯性数据处理

智能手机中的惯性测量单元（IMU）由加速度计和陀螺仪组成。加速度计测量手机在三个轴向的加速度，陀螺仪测量手机绕三个轴的角速度。通过对加速度进行两次积分可得到位移信息，对陀螺仪测量值积分得到角度变化。但原始惯性数据存在噪声干扰以及零偏误差。为降低噪声，常采用卡尔曼滤波、互补滤波等方法对数据进行预处理。以卡尔曼滤波为例，它基于状态空间模型，通过预测和更新两个步骤，将系统过程噪声和测量噪声考虑在内，能够有效估计出当前时刻的最优状态，如速度、位置和姿态。对于零偏误差，可通过在静止时段对惯性数据进行统计分析，估计出零偏值并进行补偿。

2.2 视觉信息提取与匹配

手机相机获取的图像中，需要提取具有代表性的特征点用于定位。常用的特征提取算法有尺度不变特征变换（SIFT）、加速稳健特征（SURF）以及定向 FAST 和旋转 BRIEF（ORB）。其中，ORB 算法因计算效率高、对光照变化和噪声有一定鲁棒性，在手机视觉导航中应用广泛。ORB 算法首先使用 FAST 角点检测算法提取图像中的角点，然后利用 BRIEF 描述子对这些角点进行描述，生成具有独特信息的特征向量。在视觉定位过程中，需要将当前帧图像的特征点与之前构建的地图中的特征点进行匹配。常用的匹配方法有基于欧氏距离的最近邻匹配以及基于特征向量汉明距离的匹配。为提高匹配准确性，还可采用双向匹配、比值测试等策略去除误匹配点。

2.3 数据融合算法

扩展卡尔曼滤波（EKF）融合
：EKF 是一种常用的视觉惯性数据融合算法。它将视觉测量和惯性测量作为系统的观测量，通过状态转移方程和观测方程将两者联系起来。在预测阶段，利用惯性数据的积分特性预测系统下一时刻的状态，包括位置、速度和姿态。在更新阶段，将视觉测量得到的特征点位置等信息与预测状态进行比较，通过卡尔曼增益对预测状态进行修正，从而得到更准确的系统状态估计。EKF 能够有效处理非线性系统，在一定程度上抑制惯性数据误差的累积，提高定位精度。
因子图优化融合
：因子图是一种概率图模型，它将系统中的状态变量和测量数据表示为节点和因子。在视觉惯性融合中，惯性测量、视觉特征点观测等都可以作为因子。通过构建因子图，将所有的测量信息转化为约束条件，然后使用优化算法，如高斯牛顿法、列文伯格 - 马夸尔特法等，对因子图进行优化，求解出系统状态变量的最优估计。因子图优化方法能够同时处理多个时刻的视觉和惯性数据，对全局信息进行综合利用，相比 EKF，在处理复杂环境和长时间运行时，能够更好地保持定位的一致性和准确性。

三、室内导航系统实现与关键技术

3.1 系统架构

基于视觉惯性数据融合的室内导航系统主要包括数据采集模块、数据处理与融合模块、定位与地图构建模块以及导航服务模块。数据采集模块负责从手机的 IMU 和相机实时获取惯性数据和图像数据。数据处理与融合模块对采集到的数据进行预处理，并采用上述融合算法将视觉与惯性数据融合。定位与地图构建模块根据融合后的数据计算用户的位置，并构建室内环境地图，地图可以是稀疏点云地图、语义地图等形式。导航服务模块根据用户的目标位置，利用构建的地图规划导航路径，并将导航信息呈现给用户。

3.2 视觉惯性里程计（VIO）

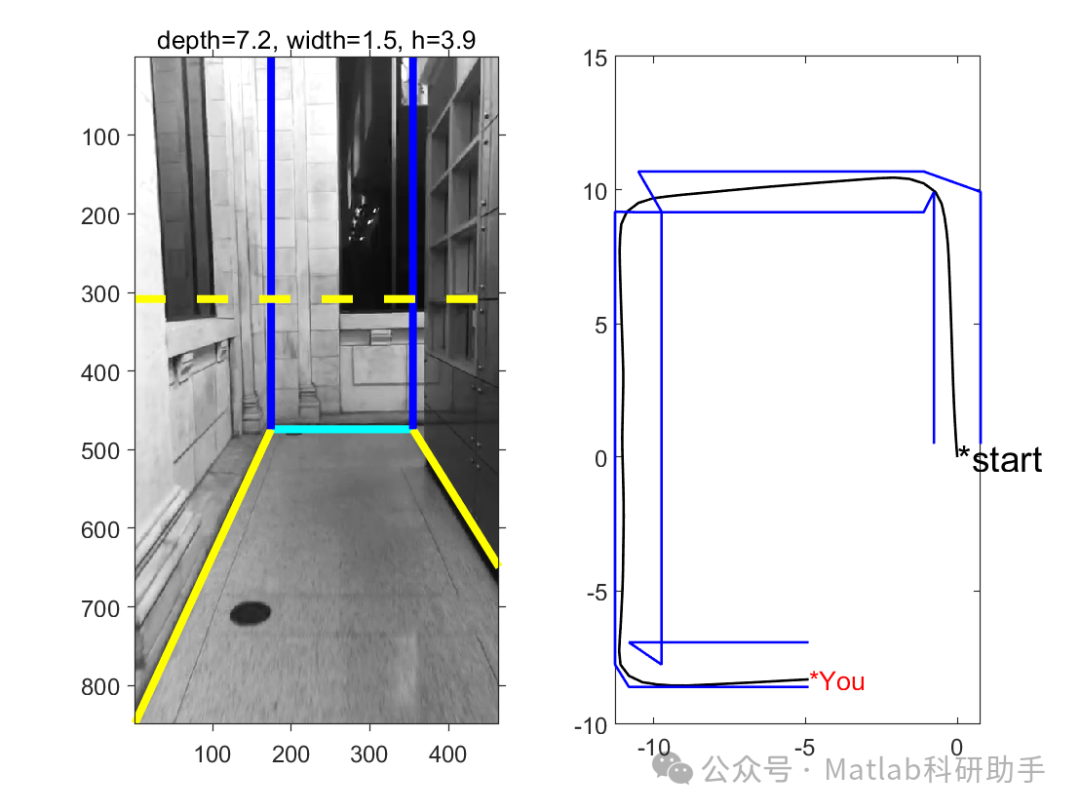

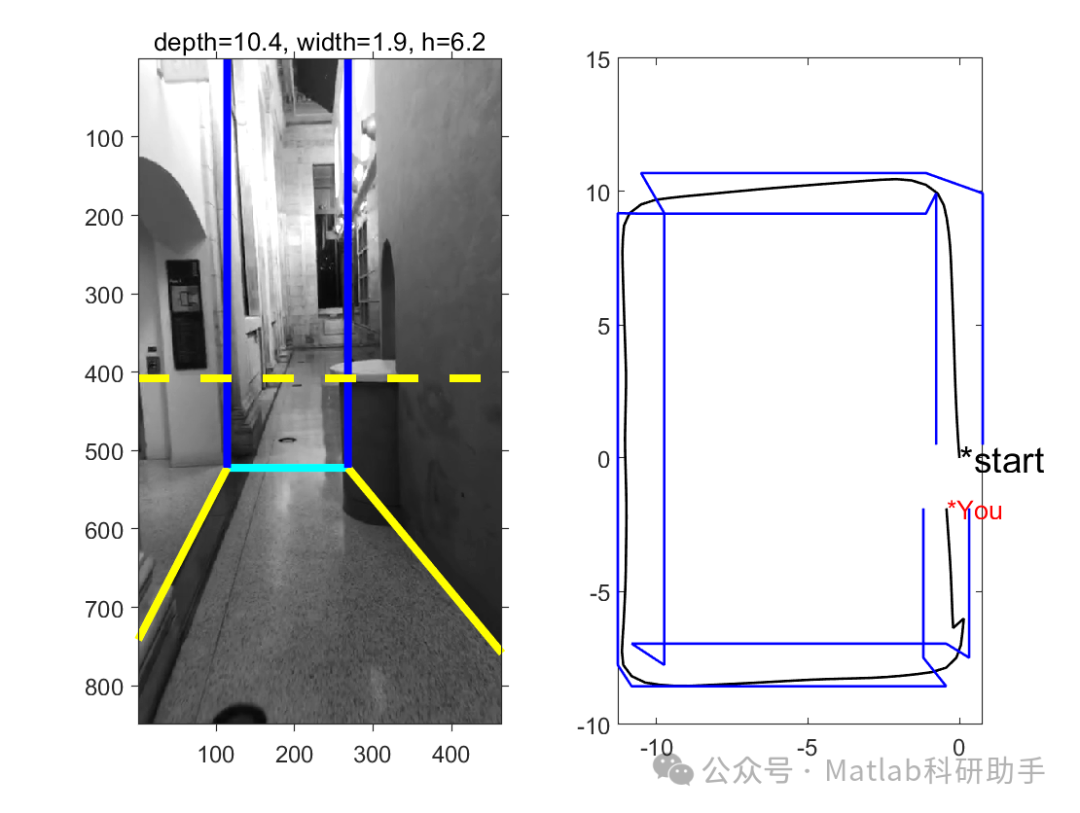

视觉惯性里程计是室内导航系统的核心组件之一，它通过融合视觉和惯性信息来估计手机的运动轨迹。在 VIO 中，首先利用惯性数据进行短时间内的快速运动估计，为视觉特征点匹配提供初始的位姿预测。然后，通过视觉特征点的匹配和跟踪，对惯性估计的位姿进行修正。在跟踪过程中，若出现视觉特征点丢失或匹配失败的情况，惯性数据可继续维持位姿估计，保证系统的连续性。同时，VIO 还会根据新的视觉和惯性测量不断优化之前估计的轨迹，减少累积误差。例如，在一个室内走廊场景中，VIO 能够利用墙壁、门等视觉特征以及手机运动的惯性信息，准确地计算出用户在走廊中的行走轨迹。

3.3 地图构建与定位

地图构建
：根据视觉惯性数据，可以构建多种类型的室内地图。稀疏点云地图通过提取图像中的特征点，并结合惯性数据确定这些点在三维空间中的位置，形成由离散点组成的地图。这种地图构建速度快，数据量小，但缺乏环境的语义信息。语义地图则在点云地图的基础上，对地图中的元素进行语义标注，如识别出墙壁、门、房间等。语义地图的构建通常需要结合深度学习技术，利用卷积神经网络对图像进行语义分割，将分割结果与视觉惯性定位信息相结合，实现语义地图的构建。语义地图能够为用户提供更丰富的环境信息，有利于路径规划和导航。
定位
：在构建好地图后，用户的定位通过将实时的视觉惯性数据与地图进行匹配来实现。基于特征匹配的定位方法将当前图像中的特征点与地图中的特征点进行匹配，通过匹配点的三维坐标和视觉几何关系计算出手机的位姿。基于外观的定位方法则利用深度学习模型，将整幅图像作为输入，直接预测手机在地图中的位置。例如，在一个已经构建好语义地图的商场中，用户打开手机导航应用，系统通过视觉惯性数据与地图的匹配，能够快速确定用户所在的店铺区域或走廊位置。

四、结论与展望

通过将智能手机的惯性数据与相机视觉信息进行融合，能够有效提升室内导航系统的性能。实验结果验证了该融合方法在定位精度、稳定性和实时性方面的优势。然而，目前的系统仍存在一些挑战。在复杂环境下，如大型仓库中存在大量相似的货架，可能导致视觉特征匹配困难，影响定位精度。未来的研究方向可以结合深度学习中的语义理解技术，进一步提高视觉信息处理的准确性和鲁棒性。同时，优化数据融合算法，提高系统在不同场景下的适应性。此外，随着手机硬件性能的不断提升，开发更高效的实时处理算法，充分发挥硬件潜力，也将是提升室内导航系统性能的重要途径。基于视觉惯性数据融合的室内导航技术具有广阔的应用前景，有望在智能建筑、智慧物流等领域发挥更大作用。
