【三相有源电力滤波器】使用同步参考系控制的三相有源功率滤波器附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

三相有源电力滤波器（Active Power Filter, APF）是治理电网谐波与无功补偿的关键设备，其核心原理是通过电力电子变流器产生与负载谐波电流大小相等、方向相反的补偿电流，实现电网电流正弦化。与传统无源滤波器（由电容、电感组成）相比，APF 具有动态响应快（补偿响应时间 < 10ms）、补偿范围广（可抑制 2-50 次谐波）、自适应负载变化等优势，广泛应用于工业变频调速、电弧炉、数据中心等非线性负载场景。

从拓扑结构看，三相 APF 与 PWM 电压源换流器（VSC）类似，由三相全桥 IGBT 变流器、直流侧储能电容、输出滤波器（通常为 L 或 LCL 滤波器）组成。其工作流程为：检测负载电流中的谐波与无功分量 → 控制变流器输出补偿电流 → 抵消负载谐波，使电网侧电流仅含基波有功分量。

二、同步参考系控制的核心思想

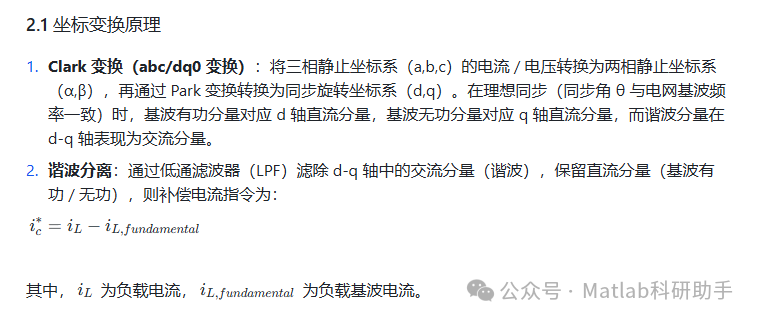

同步参考系（Synchronous Reference Frame, SRF）控制，又称 d-q 轴控制，是 APF 中应用最广泛的控制策略。其核心是通过坐标变换将三相交流量转换为同步旋转坐标系下的直流量，将交流信号的谐波检测与补偿问题转化为直流信号的跟踪控制问题，显著简化控制设计。

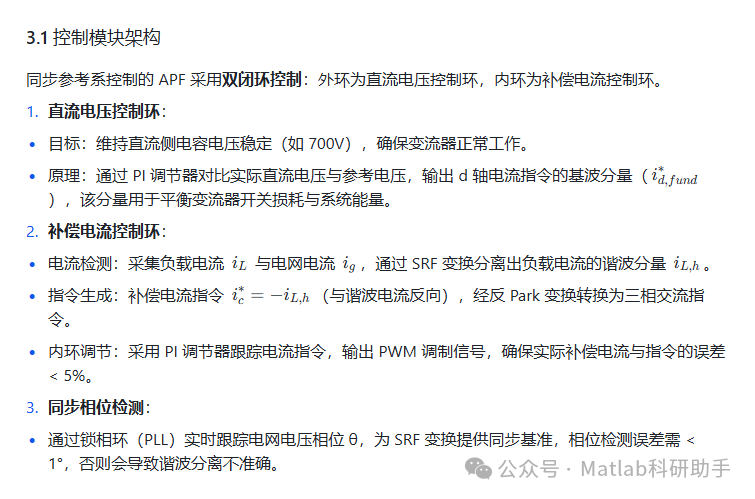

三、同步参考系控制的 APF 系统设计

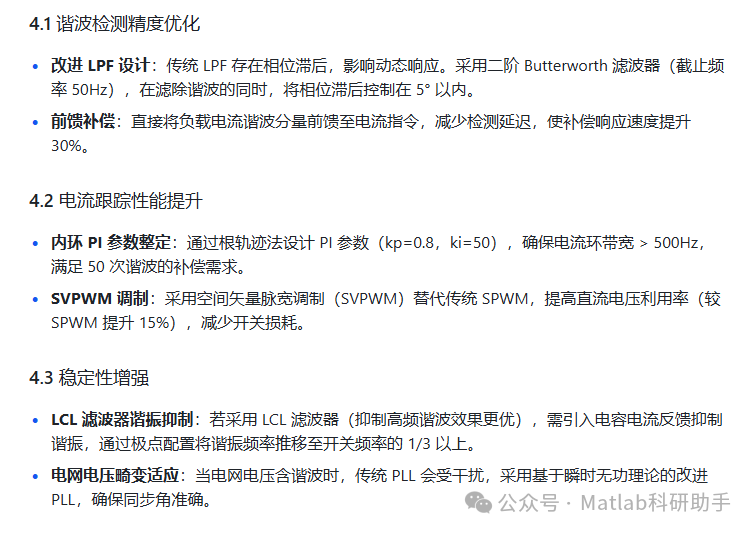

四、关键技术与性能提升

五、应用场景与扩展

5.1 工业领域

• 变频调速系统：补偿变频器产生的特征谐波（5、7、11 次），降低电机温升与噪声，延长设备寿命。

• 电弧炉：抑制电弧炉的高次谐波与无功冲击，改善电网电压波动（电压闪变降低 40% 以上）。

5.2 新能源并网

• 在光伏逆变器、风电变流器中集成 APF 功能，实现 “发电 + 谐波治理” 一体化，提高新能源并网电能质量。

5.3 微电网

• 作为微电网的电能质量控制器，补偿分布式电源（如柴油发电机）与本地负载的谐波，维持微电网电压稳定。

六、结论与展望

采用同步参考系控制的三相有源电力滤波器，通过坐标变换将谐波控制转化为直流信号跟踪，实现了高精度、快速的谐波补偿。其优势在于控制逻辑清晰、动态响应快、适应复杂负载，是当前电力系统谐波治理的主流方案。

未来发展方向包括：

1. 模型预测控制（MPC）：替代传统 PI 调节器，进一步提升电流跟踪精度与抗干扰能力。

1. 模块化多电平拓扑（MMC）：适用于高压大容量场景（如 10kV 配电网），实现更高电压等级的谐波治理。

1. 数字孪生技术：结合仿真模型与实时数据，实现 APF 状态监测与寿命预测，提升运维效率。

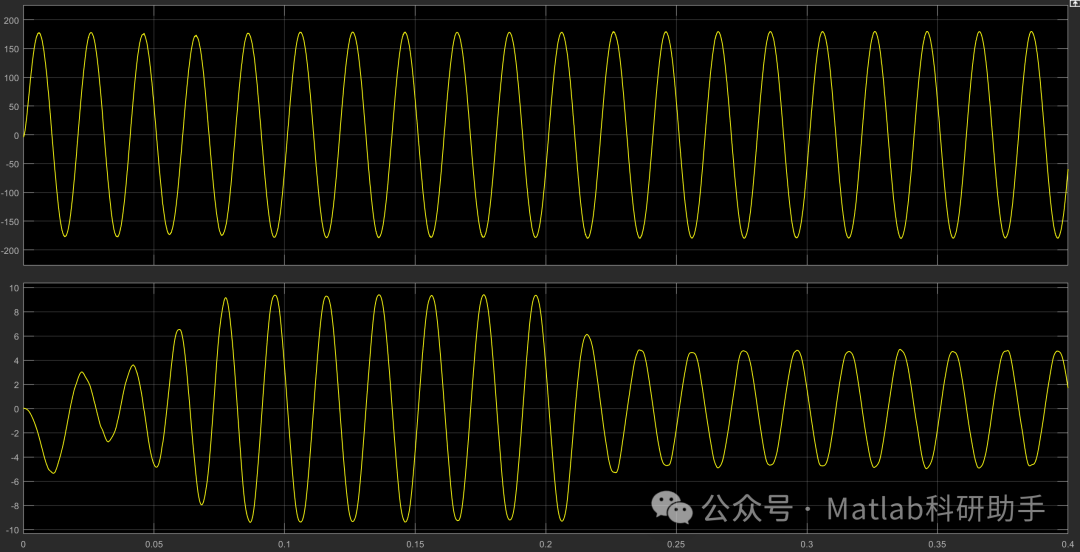

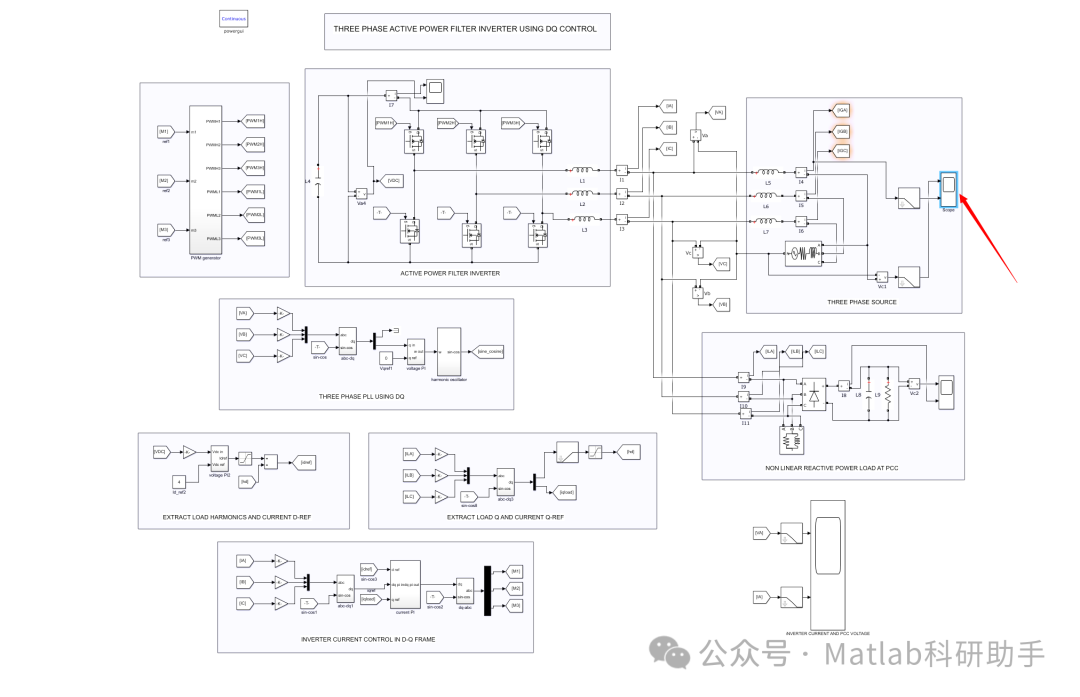

⛳️ 运行结果

🔗 参考文献

[1] 常鹏飞,王彤,曾继伦.三相四线有源电力滤波器控制算法仿真研究[J].电力系统保护与控制, 2005, 33(009):43-49.DOI:10.3969/j.issn.1674-3415.2005.09.011.

[2] 乐江源,张志,赖小华.三相并联型有源电力滤波器预测直接功率控制[J].电机与控制学报, 2012, 16(5):5.DOI:10.3969/j.issn.1007-449X.2012.05.014.

[3] 潘凯.并联三相三线制有源电力滤波器的仿真与设计[D].大连理工大学,2009.DOI:10.7666/d.y1480668.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
