【极化SAR图像的I和Q成分的统计分析】基于类别的I和Q分量的相关图和KLD值研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

极化合成孔径雷达（PolSAR）技术在地球观测、环境监测和军事侦察等领域发挥着越来越重要的作用。PolSAR系统捕获的复数数据通常由同相（I）分量和正交（Q）分量组成，它们携带着目标散射体丰富的电磁信息。然而，在现有研究中，对PolSAR图像中I和Q分量之间内在统计关系的深入分析，尤其是基于不同散射机制或地物类别的分析，仍显不足。本文旨在通过构建类别相关的I和Q分量相关图和计算库尔巴克-莱布勒散度（KLD）值，对PolSAR图像中I和Q分量的统计特性进行详尽探究。研究发现，I和Q分量之间的相关性并非固定不变，而是显著依赖于地物类别及其散射机制。通过对典型地物（如植被、裸地、水体和人造建筑）的分析，揭示了不同类别下I和Q分量联合概率分布的差异，为极化SAR数据的解译、分类和目标识别提供了更为细致的统计学视角。

1. 引言

极化合成孔径雷达（PolSAR）系统以其全天时、全天候的工作能力以及对目标散射特性敏感的特点，成为地球遥感领域的重要工具。与传统的单极化或双极化SAR不同，PolSAR系统能够发射和接收水平（H）和垂直（V）两个正交极化方向的电磁波，从而获取目标散射矩阵的全部信息。通常，PolSAR数据以复数形式存储，每个像素点包含一个由I（同相）和Q（正交）分量构成的复数值。这些I和Q分量代表了雷达回波信号的实部和虚部，携带着目标散射体在特定极化通道下的振幅和相位信息。

对PolSAR图像的统计分析是其应用的基础。传统的PolSAR统计模型，如多视复高斯分布（Wishart分布）和K分布等，主要关注极化协方差矩阵或相干矩阵的统计特性。然而，这些模型通常假设I和Q分量在特定条件下是独立的或服从简单的联合分布，且很少深入探讨不同地物类别下I和Q分量之间具体的相关结构。实际上，I和Q分量之间的关系并非总是一成不变的。它们之间的相关性、联合概率密度函数（PDF）的形状以及高阶统计矩都可能因地物散射机制的差异而呈现出显著的变化。例如，对于体散射为主的植被区域，I和Q分量可能呈现出与表面散射为主的裸地不同的统计关联。

因此，本文旨在填补这一研究空白，深入探讨PolSAR图像中I和Q分量在不同地物类别下的统计特性。具体而言，我们将构建类别相关的I和Q分量相关图，以直观展示其统计依赖性；并利用库尔巴克-莱布勒散度（KLD）值量化不同类别下I和Q分量联合分布的差异。这项研究不仅有助于我们更深刻地理解PolSAR数据的内在统计结构，而且为极化SAR图像的分类、目标识别、去噪和参数反演等后续应用提供更为坚实的统计学基础。

2. 理论背景

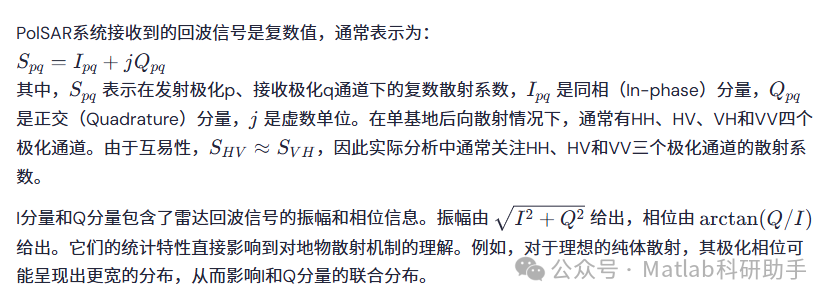

2.1 极化SAR数据I和Q分量

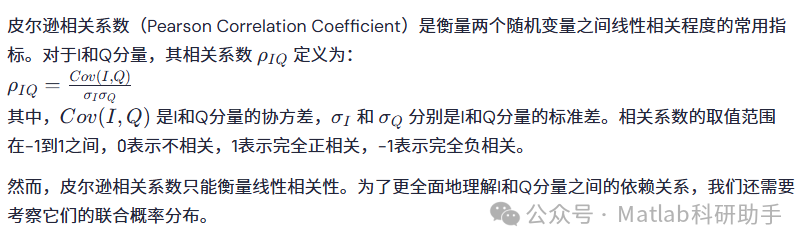

2.2 相关性分析

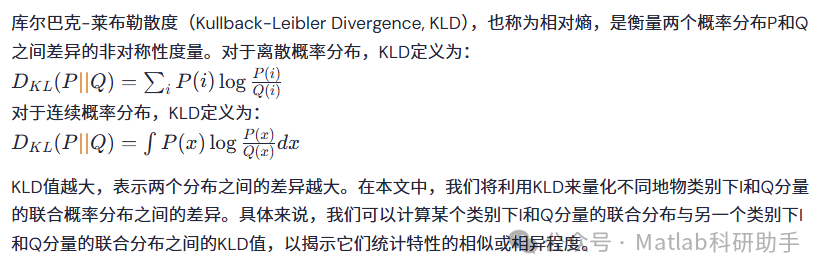

2.3 库尔巴克-莱布勒散度（KLD）

3. 数据与方法

3.1 数据选择

本研究选择典型的全极化SAR图像进行分析。数据应包含多种典型地物类型，如：

1. 植被区域：

    森林、农田等，通常表现出体散射或复合散射机制。

2. 裸地/平坦区域：

    机场跑道、裸露土壤等，通常表现为表面散射。

3. 水体：

    湖泊、河流等，通常表现为镜面散射，回波信号较弱。

4. 人造建筑：

    城市区域、建筑物等，通常表现为二次散射或多次散射。

选择的数据应具有足够高的空间分辨率，以便清晰区分不同的地物类别。

3.2 数据预处理

1. 多视处理：

    为了抑制斑点噪声（speckle noise），通常会对PolSAR数据进行多视处理。多视处理通过对相邻像素进行平均来降低噪声方差，但同时会降低空间分辨率。根据具体数据和分析需求选择合适的视数。

2. 极化定标：

    对原始PolSAR数据进行极化定标，校正系统误差，确保极化信息准确可靠。

3. 地理编码：

    将SAR数据从斜距坐标系转换到地理坐标系，以便与光学图像或地面真实数据进行配准。

3.3 地物类别划分与样本提取

1. 类别划分：

    基于先验知识、光学图像辅助或非监督分类方法（如H/Alpha分解、Wishart分类等），将PolSAR图像划分为不同的地物类别。

2. 样本提取：

    从每个地物类别中随机提取足够数量的像素点作为样本。为确保统计的可靠性，每个类别的样本数量应足够大，并且避免在类别边界区域提取样本。对于每个样本，提取其HH、HV、VV通道的I和Q分量。

3.4 类别相关I和Q分量相关图构建

对于每个地物类别，分别对HH、HV和VV通道的I和Q分量进行统计分析：

1. 直方图绘制：

    分别绘制I分量和Q分量的直方图，观察其分布形状。

2. 散点图绘制：

    绘制I分量和Q分量的散点图，直观展示其联合分布。

3. 联合概率密度估计：

    采用核密度估计（Kernel Density Estimation, KDE）等非参数方法，估计I和Q分量的联合概率密度函数。

4. 相关系数计算：

    计算每个类别下I和Q分量之间的皮尔逊相关系数。

3.5 库尔巴克-莱布勒散度计算

为了量化不同类别下I和Q分量联合分布的差异，我们将计算任意两个类别之间的KLD值。具体步骤如下：

1. 联合概率分布估计：

    对于每个地物类别，分别估计HH、HV和VV通道的I和Q分量的二维联合概率分布（例如，通过KDE）。

2. KLD计算：

    选取一个参考类别（例如，裸地），计算其他类别与该参考类别在I和Q分量联合分布上的KLD值。同时，也可以进行类别间的两两KLD计算，构建KLD矩阵，以全面衡量不同类别间的统计距离。

4. 结果与讨论

4.1 类别相关的I和Q分量相关图分析

通过对不同地物类别的I和Q分量散点图和相关系数的分析，可以观察到以下典型现象：

• 裸地/平坦区域（表面散射）：

   在HH和VV通道中，I和Q分量可能表现出较强的正相关或负相关。这是因为对于平坦表面，雷达回波信号的相位通常较为稳定，I和Q分量之间的关系较为确定。例如，对于光滑表面镜面散射，回波信号相位接近0或ππ，导致I分量较大而Q分量接近0，或者反之。因此，I和Q分量在特定通道下可能表现出高度的线性相关性。

• 植被区域（体散射/复合散射）：

   在HV通道，以及HH和VV通道中，I和Q分量之间的相关性可能显著降低，甚至接近于零。这是因为体散射引入了随机的相位变化和多路径效应，使得I和Q分量之间的确定性关系减弱。散射体的随机取向和介电常数变化会导致回波信号的相位和振幅随机涨落，从而使得I和Q分量的联合分布呈现出更弥散的形态。

• 水体（镜面散射）：

   对于非常平静的水体，回波信号可能非常微弱，接近于噪声水平。此时，I和Q分量可能表现出较弱的相关性，其分布可能更接近于高斯噪声。

• 人造建筑（二次散射/多次散射）：

   在城市区域，由于建筑物的几何结构复杂，可能产生强烈的二次散射或多次散射。这可能导致I和Q分量在某些通道下表现出较高的相关性，但其分布可能呈现出非高斯、多模态的特点，因为不同的散射机制（例如，二面角散射、地面-墙面散射）会产生不同的相位特征。

4.2 KLD值分析

计算不同地物类别之间I和Q分量联合分布的KLD值，可以定量衡量它们之间的统计差异。

表示举例： （此处应插入KLD矩阵，展示不同类别在HH、HV、VV通道下的I和Q分量联合分布之间的KLD值。）

• KLD值的大小：

   KLD值越大，表明两个类别在I和Q分量联合分布上的差异越大。例如，植被与裸地之间的KLD值可能较大，反映了体散射与表面散射在统计上的显著差异。

• 通道依赖性：

   不同极化通道下的KLD值可能存在差异。例如，在HV通道下，植被与其他类别的KLD值可能相对较小，因为HV通道本身对体散射敏感，可能导致所有类别（即使是裸地和水体，在一定程度上也会有噪声或微弱的体散射贡献）的HV极化回波I/Q分布具有一定相似性或由于弱信号而噪声主导。相反，HH或VV通道可能对表面散射和二次散射更为敏感，因此在这些通道下，不同类别之间的KLD值差异可能更显著。

• 应用潜力：

   KLD值可以作为地物分类和目标识别的判别特征。通过计算未知像素与已知类别的I和Q分量联合分布的KLD，可以将其归属到KLD值最小的类别，实现更精确的分类。此外，KLD也可以用于评估不同统计模型的拟合优度，或作为异常检测的指标。

5. 结论与展望

本文对极化SAR图像中I和Q分量的统计特性进行了深入研究，重点关注了其在不同地物类别下的相关性及联合分布差异。通过构建类别相关的I和Q分量相关图和计算库尔巴克-莱布勒散度（KLD）值，我们得到了以下主要结论：

1. I和Q分量的相关性具有显著的类别依赖性：

    不同地物类型，如裸地、植被、水体和人造建筑，由于其独特的散射机制，导致其I和Q分量之间的线性相关程度和联合分布形态存在显著差异。表面散射通常表现出较强的I/Q相关性，而体散射则可能导致相关性降低。

2. KLD值有效量化了类别间的统计差异：

    库尔巴克-莱布勒散度能够定量衡量不同地物类别下I和Q分量联合概率分布的差异，为我们理解和区分这些类别提供了有力的统计学依据。KLD值在不同极化通道下表现出差异，反映了各通道对特定散射机制的敏感性。

这项研究为极化SAR数据的深入理解和高级应用提供了新的视角。基于类别相关的I和Q分量统计分析，可以：

• 优化极化SAR图像分类算法：

   将I和Q分量的联合分布特征，特别是其KLD值，作为分类器的输入特征，有望提升分类精度，尤其是在区分具有相似极化协方差矩阵但I/Q联合分布不同的地物时。

• 改进目标识别和异常检测：

   对于特定目标，其I和Q分量的联合统计特性可能具有唯一性。通过构建目标的I/Q统计模型，可以实现更精确的目标识别。同时，KLD值可作为衡量像素与背景统计特性的差异，实现异常检测。

• 辅助物理参数反演：

   I和Q分量的联合分布可能与地物介电常数、含水量、粗糙度等物理参数存在关联。深入研究这种关联有助于发展更鲁棒的参数反演模型。

展望未来，本研究可进一步扩展至以下几个方向：

• 高阶统计矩分析：

   除了相关系数和联合概率分布，进一步探究I和Q分量的偏度、峰度等高阶统计矩在不同类别下的表现。

• 时间序列分析：

   结合多时相PolSAR数据，研究I和Q分量统计特性的动态变化，为农作物生长监测、灾害评估等应用提供支持。

• 不同波段/频率数据：

   比较不同雷达波段（如L波段、C波段、X波段）下I和Q分量统计特性的差异，为多频段SAR数据融合提供依据。

• 物理散射机制的量化联系：

   尝试建立I和Q分量统计特性与具体散射机制（如表面散射、偶极子散射、体散射、二面角散射）之间更明确的量化联系，从而从物理层面解释I/Q分量统计变化的根源。

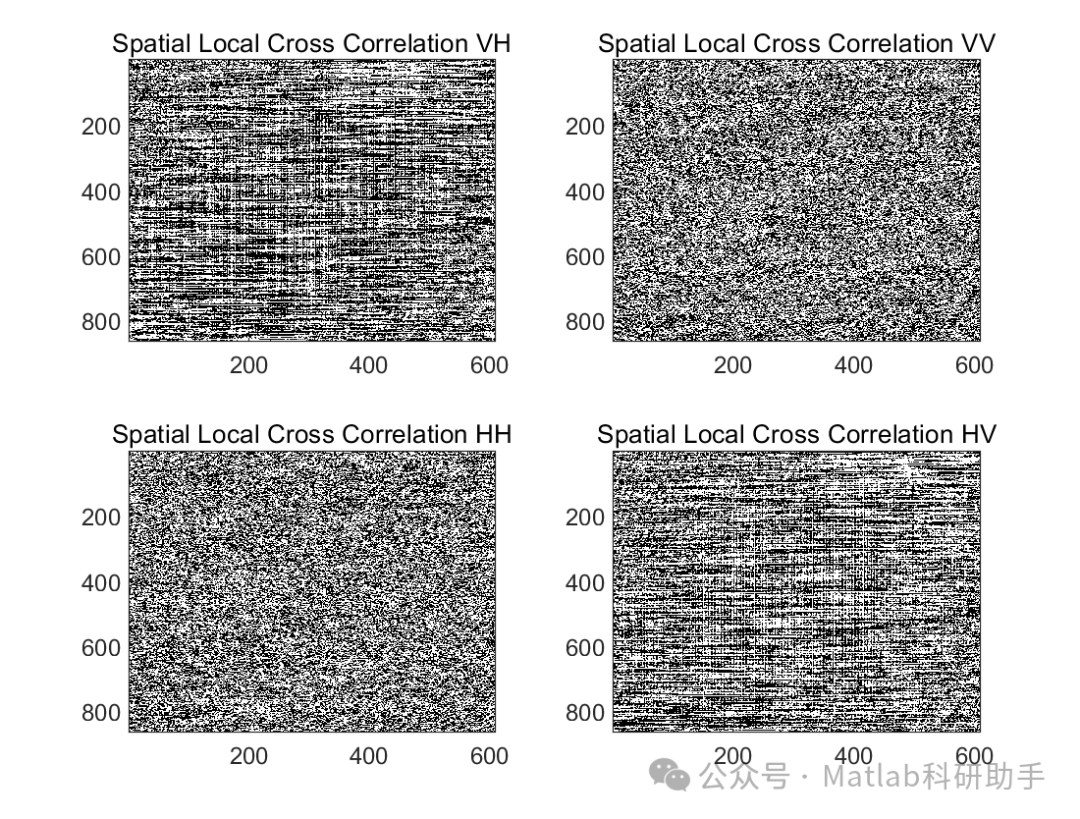

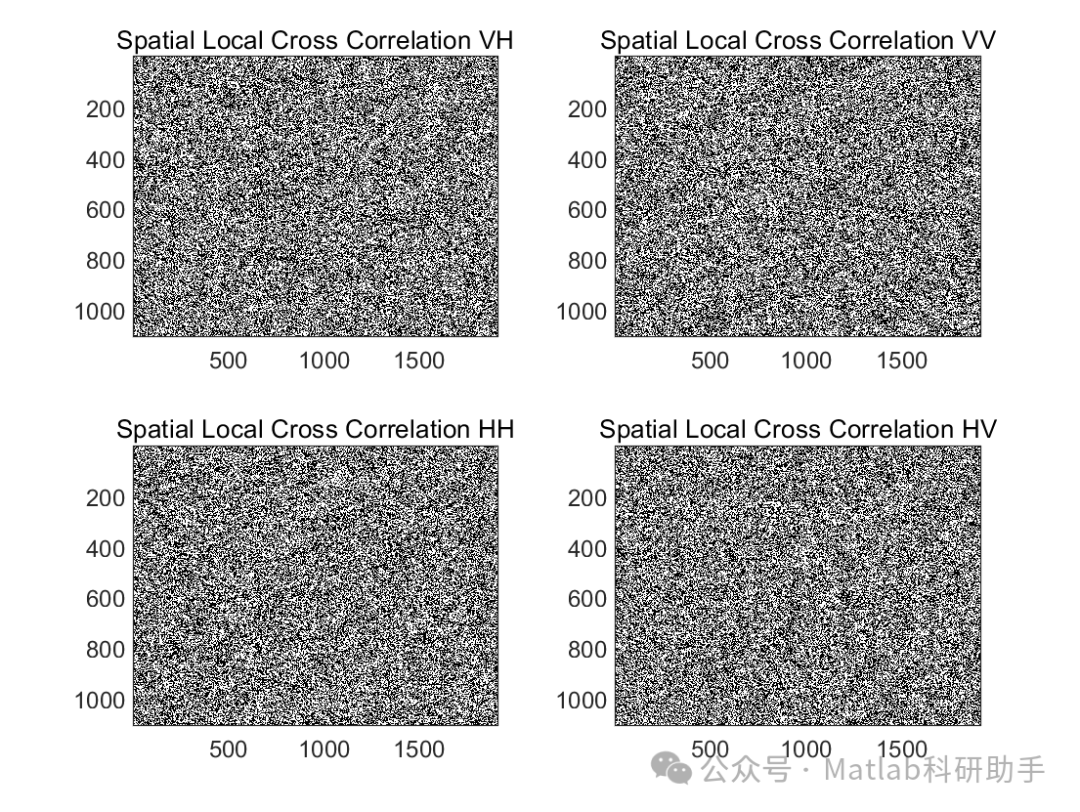

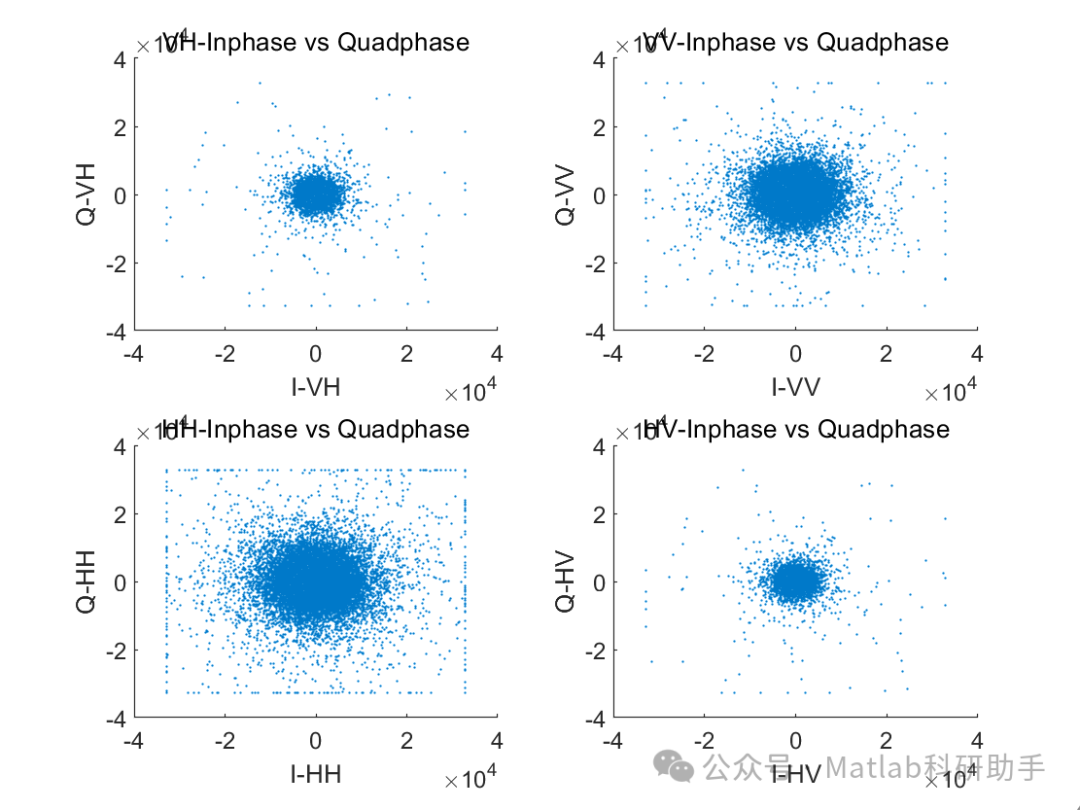

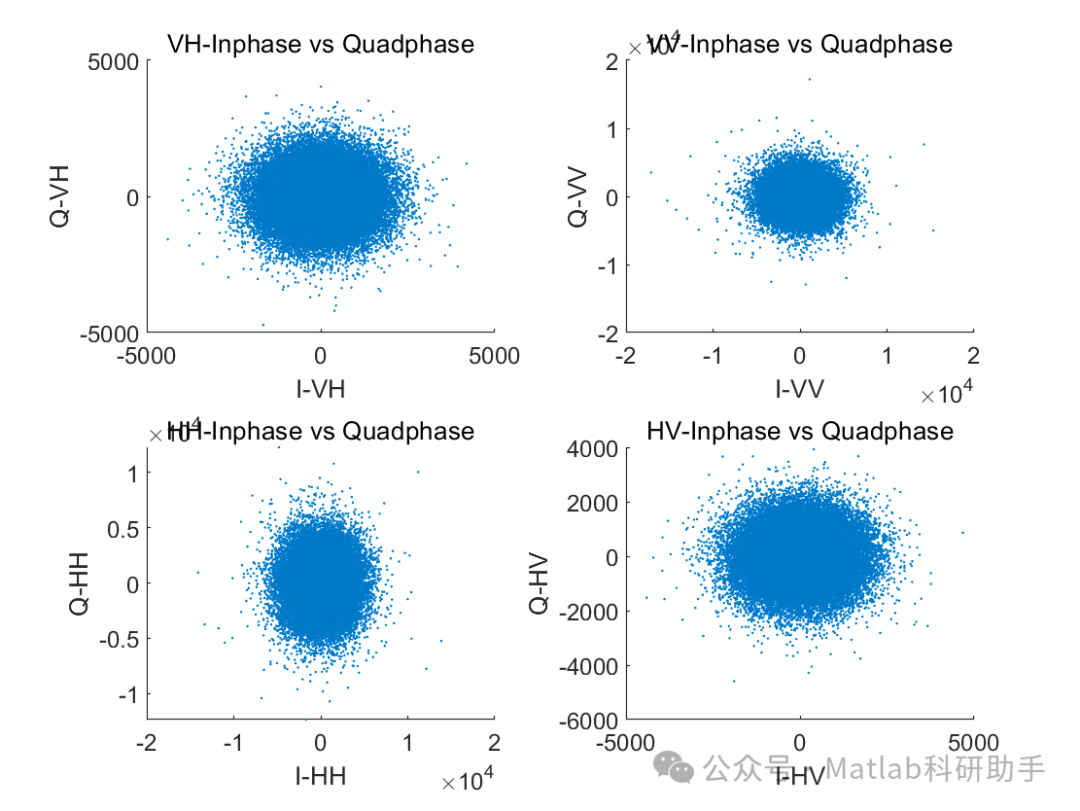

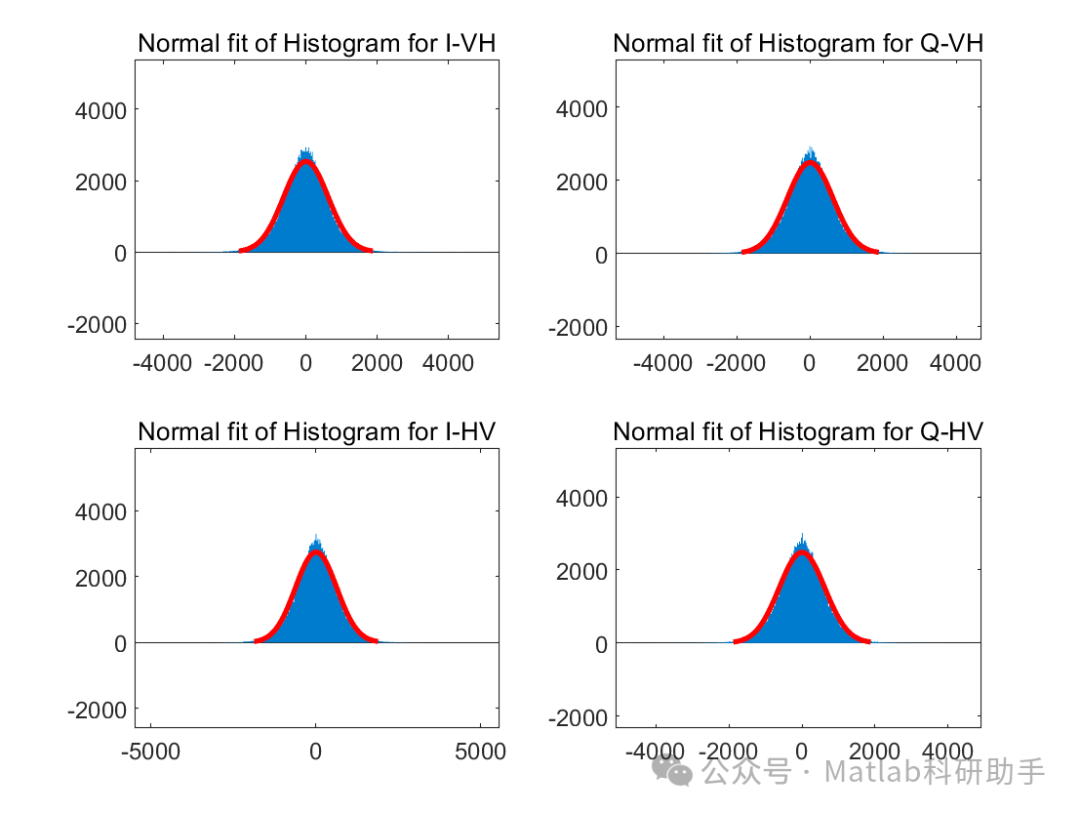

⛳️ 运行结果

🔗 参考文献

[1] 张渝.多波段多极化SAR图像融合目标检测技术[D].杭州电子科技大学[2025-05-24].DOI:10.7666/d.y2064998.

[2] 林德道.基于剪切波的高分三号SAR图像道路检测[D].陕西师范大学,2020.

[3] 武文,刘阳,王晓军.基于Matlab GUI的SAR图像相干斑检测平台设计[C]//全国第20届计算机技术与应用(CACIS)学术会议.2009.
