电力系统面临着日益增长的复杂性和挑战，特别是在可再生能源接入和分布式发电广泛部署的背景下。电压稳定性和调节是维持电力系统可靠运行的关键。本文深入探讨了基于K-均值（K-means）聚类算法在IEEE 33节点系统中的电压调节集群划分应用。通过将具有相似电压特性和调节需求的分散节点聚合为更小的、可管理的集群，旨在提高电压调节策略的效率和精确性。本文将详细阐述K-均值聚类在电力系统节点划分中的原理，并结合IEEE 33节点系统这一标准测试系统，探讨其在实际应用中的有效性、优势以及潜在的局限性。最终，本文旨在为未来智能电网的电压管理提供一种可行的、数据驱动的解决方案。

引言

随着现代电力系统向智能化、低碳化的方向发展，大量可再生能源，如风力、光伏等，被集成到电网中。这些间歇性、波动性的电源接入，以及分布式发电的日益普及，对电网的电压稳定性提出了严峻挑战。传统的集中式电压控制方法，在面对高度动态和复杂的电网时，往往难以满足实时性和精确性的要求。因此，寻求一种高效、灵活的电压调节策略变得尤为重要。

集群划分（Clustering）作为一种有效的数据分析方法，在电力系统中的应用日益广泛。其核心思想是将具有相似特征的数据点归类到同一个组中，从而简化复杂系统的管理和控制。在电压调节领域，通过对电网节点进行集群划分，可以实现区域性的电压控制，从而减少控制变量的数量，降低计算复杂性，并提高控制响应速度。这种方法被称为“区域电压控制”或“分布式电压控制”。

K-均值聚类是应用最广泛的无监督学习算法之一，其简单、高效且易于实现，使其成为处理大规模数据集的理想选择。本文将探讨如何利用K-均值聚类算法，在IEEE 33节点配电系统中进行电压调节的集群划分，以期为未来的智能电网电压管理提供新的思路和方法。

1. K-均值聚类算法原理

K-均值聚类是一种迭代的、基于距离的聚类算法，旨在将nn个数据点划分到kk个集群中，使得每个数据点都属于离它最近的均值（即集群中心）所在的集群。其核心思想是最小化每个集群中数据点到其集群中心的平方误差和。

算法步骤如下：

选择聚类数量 kk：
这是K-均值算法的关键参数，需要预先确定。kk值的选择对聚类结果有显著影响。常用的确定方法包括肘部法则（Elbow Method）、轮廓系数法（Silhouette Coefficient）等。
初始化 kk 个集群中心：
随机选择kk个数据点作为初始的集群中心，或者采用K-means++等更优的初始化方法来避免局部最优解。
分配数据点到最近的集群：
对于每一个数据点，计算其到所有kk个集群中心的欧氏距离（或其他距离度量）。将数据点分配到距离最近的集群中心所在的集群。
更新集群中心：
对于每一个集群，重新计算该集群中所有数据点的平均值，并将这个平均值作为新的集群中心。
迭代：
重复步骤3和步骤4，直到集群中心不再发生显著变化，或者达到预设的迭代次数，即收敛。

数学表述：

给定一组数据点 X={x1,x2,…,xn}X={x1,x2,…,xn}，K-均值算法的目标是找到 kk 个集群 C={C1,C2,…,Ck}C={C1,C2,…,Ck}，使得目标函数（平方误差和）最小化：

J=∑j=1k∑xi∈Cj∣∣xi−μj∣∣2J=∑j=1k∑xi∈Cj∣∣xi−μj∣∣2

其中，∣∣xi−μj∣∣2∣∣xi−μj∣∣2 是数据点 xixi 到其所属集群 CjCj 的中心 μjμj 的欧氏距离的平方。μjμj 是集群 CjCj 中所有数据点的均值。

2. 电压调节集群划分的特征选择

在将K-均值聚类应用于电压调节的集群划分时，选择合适的特征向量是至关重要的。这些特征应该能够反映节点间的电压耦合关系和调节需求。对于电力系统而言，常用的特征包括：

节点电压幅值：
各节点当前的电压幅值是反映电压偏差和稳定性的最直接指标。具有相似电压幅值和波动趋势的节点可能更适合被划分到同一个集群。
节点电压相角：
虽然电压相角在配电网中通常变化不大，但在某些情况下，尤其是在考虑潮流分布时，也可以作为辅助特征。
节点有功/无功负荷：
负荷特性直接影响节点的电压水平。具有相似负荷模式的节点可能对电压调节有相似的需求。
节点到变电站的电气距离：
电气距离可以衡量节点之间电压耦合的强度。电气距离较近的节点，其电压通常耦合更紧密。这可以通过线路阻抗、功率传输灵敏度等指标来表征。
节点对电压控制设备（如调压变压器、SVG、电容器组）的灵敏度：
衡量某个节点的电压变化对特定电压控制设备动作的响应程度。灵敏度高的节点之间可能存在较强的相互影响。
节点电压对潮流变化的灵敏度：
如电压灵敏度矩阵（Voltage Sensitivity Matrix）中的元素，反映了特定节点注入有功/无功功率变化对其他节点电压的影响。

在本研究中，针对IEEE 33节点配电网的特性，主要考虑以下特征：

稳态电压幅值：
在不同负荷场景下，各节点的电压幅值。
节点之间的电气距离：
通过计算线路阻抗或功率流灵敏度矩阵来表示。
节点无功功率特性：
无功功率是影响配电网电压的关键因素。

通过对这些特征进行归一化处理，可以消除不同量纲对聚类结果的影响。

3. IEEE 33节点系统简介

IEEE 33节点系统是一个广泛用于配电网研究的标准测试系统。它是一个径向系统，包含33个节点和32条线路，总负荷为3.715 MW和2.3 Mvar。该系统具有典型的配电网特征，如电压跌落、负荷不平衡等，使其成为验证电压调节策略的理想平台。

系统拓扑结构：

系统由一个主变电站（节点1）向外辐射供电，节点1通常被视为平衡节点，其电压保持恒定。其他节点通过线路连接，形成树状结构。

数据获取：

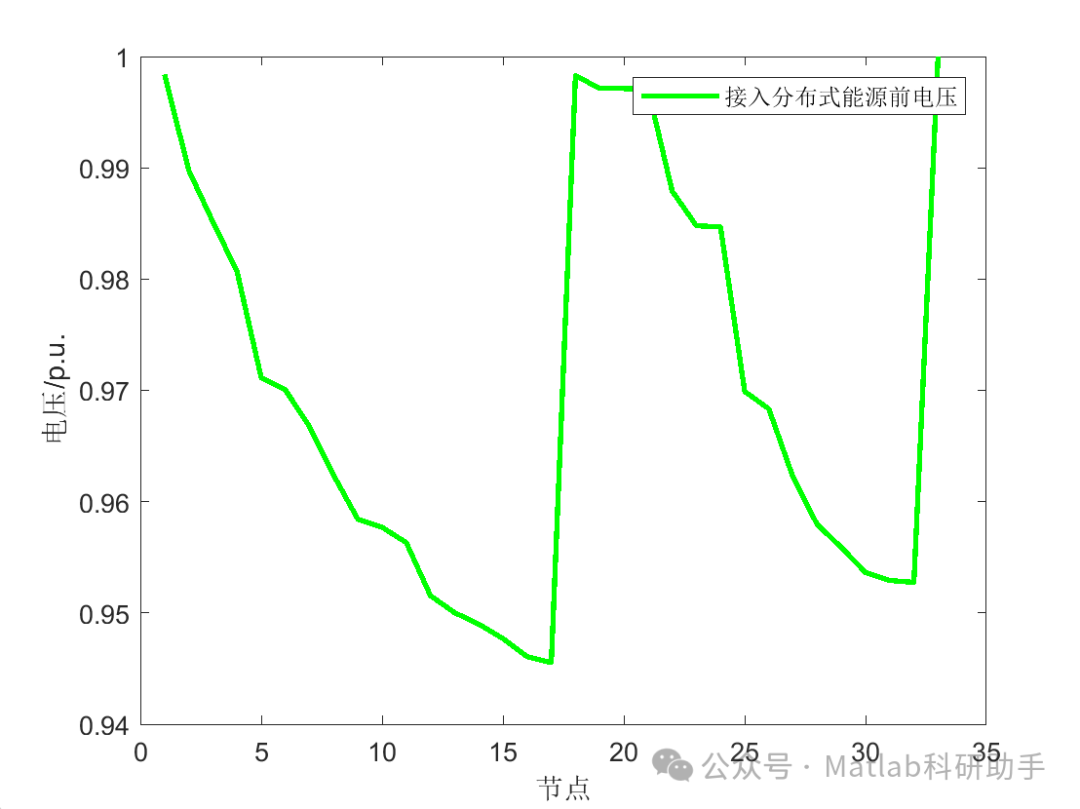

为了进行聚类分析，我们需要获取IEEE 33节点系统中各节点在典型运行工况下的电压数据。这通常通过潮流计算（Power Flow Calculation）来完成。潮流计算可以提供每个节点的电压幅值、相角以及线路上的功率流。通过模拟不同的负荷场景（例如：轻载、重载、负荷波动等），可以获得更全面的电压数据，从而更好地反映节点间的电压特性。

4. 基于K-均值的IEEE 33节点电压调节集群划分

实施步骤：

数据收集与预处理：

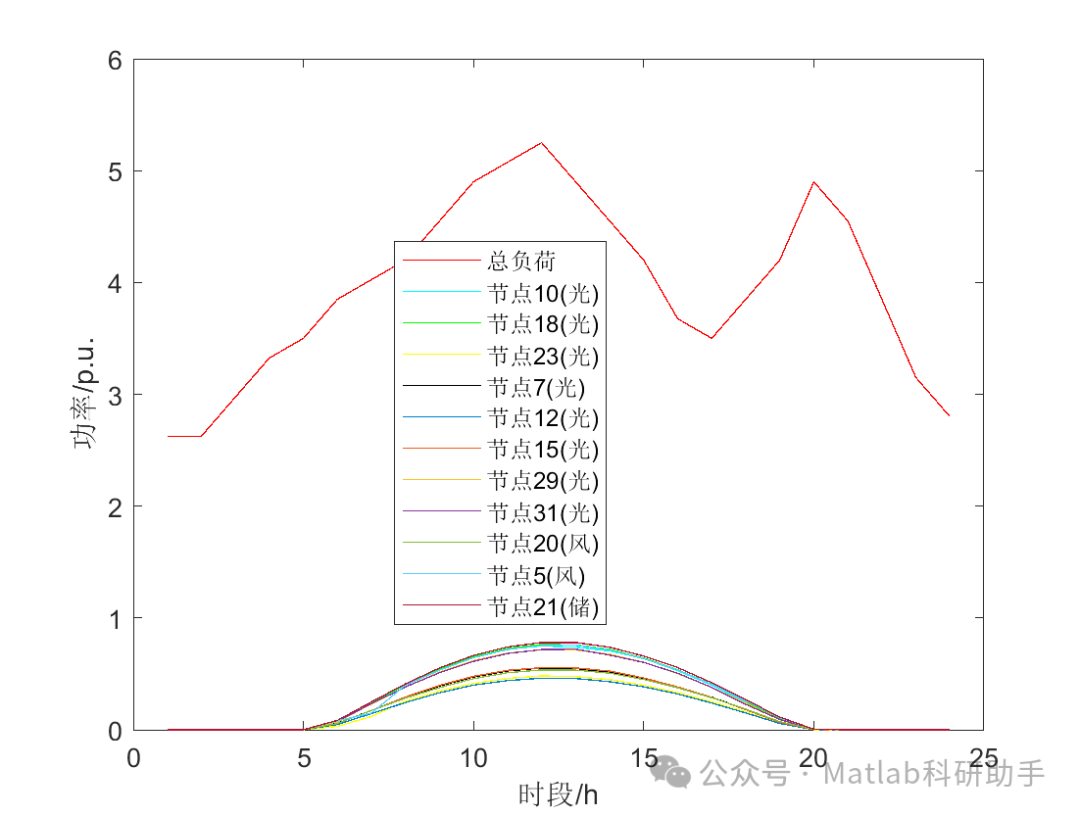

- 利用Matlab、Python的PandasPower或OpenDSS等工具，对IEEE 33节点系统进行潮流计算，获取不同负荷工况下（例如，考虑日负荷曲线的多个时间点）各节点的电压幅值。

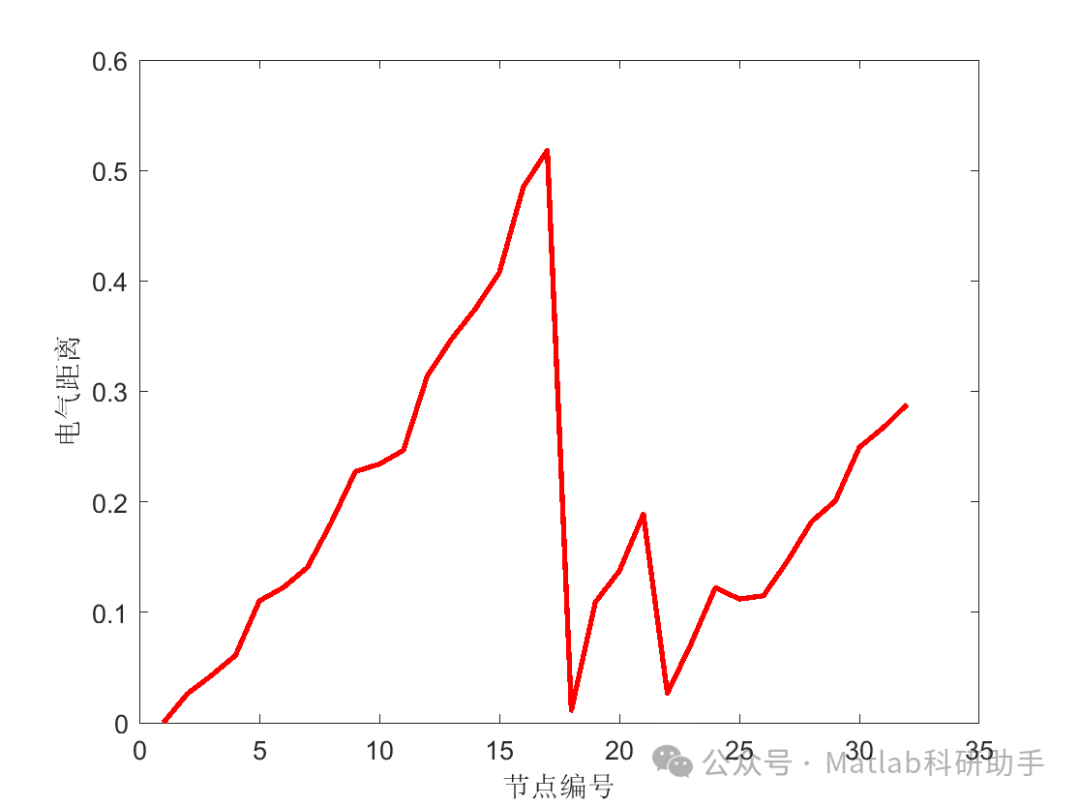

- 根据系统拓扑结构和线路参数，计算节点之间的电气距离（例如，基于阻抗矩阵或导纳矩阵）。
- 将这些电压幅值和电气距离作为特征向量，构成待聚类的数据集。
- 对特征向量进行归一化处理，例如使用Min-Max归一化，将所有特征值缩放到[0, 1]区间，以消除量纲差异。
确定最优聚类数量 kk：

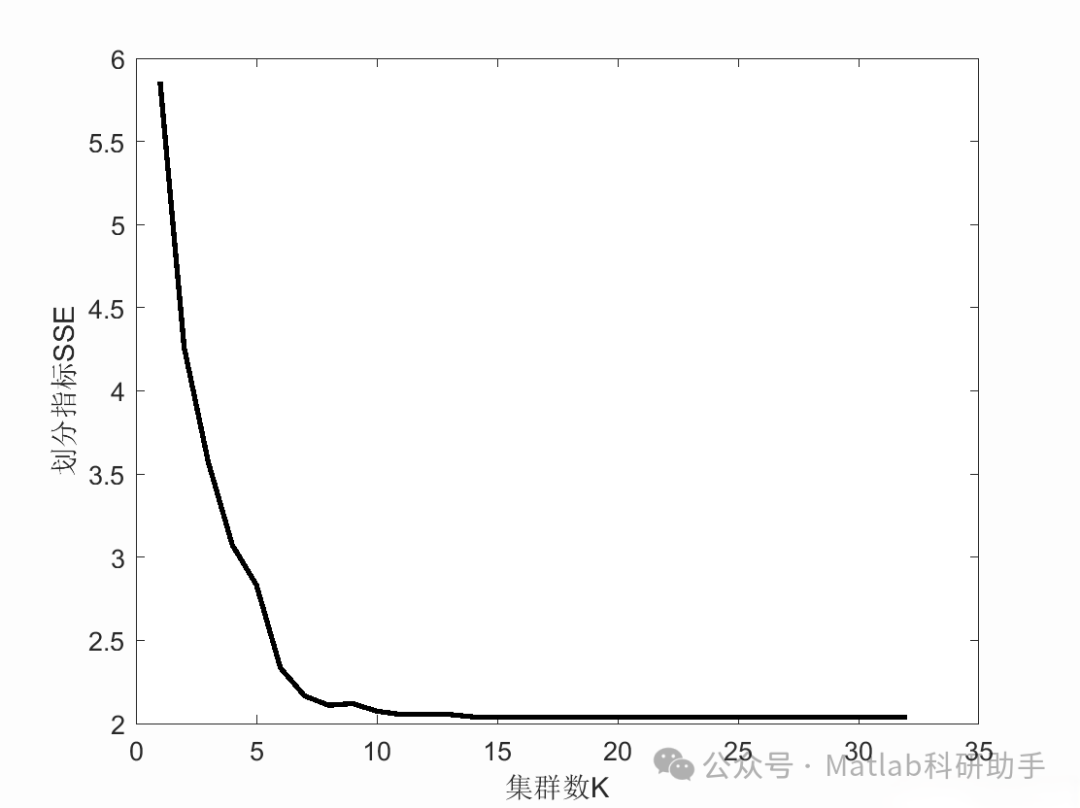

- 应用肘部法则（Elbow Method）：通过计算不同kk值下的总平方误差和（SSE），绘制SSE随kk变化的曲线。曲线中“肘部”的位置通常被认为是最佳的kk值，因为在该点之后，增加kk值对SSE的降低贡献不大。
- 应用轮廓系数法（Silhouette Coefficient）：计算每个数据点的轮廓系数，并取所有数据点的平均值。轮廓系数衡量了数据点与其自身集群的内聚性以及与其他集群的分离性。较高的轮廓系数通常表明聚类效果更好。
- 结合系统工程师的经验和对实际电网的理解，人为设定一个合理的kk值范围进行尝试。
执行K-均值聚类：
- 选择确定好的kk值，并运行K-均值算法。重复多次运行K-均值算法（每次使用不同的随机初始中心），以避免局部最优解，并选择SSE最小的聚类结果。
结果分析与可视化：
- 将聚类结果映射到IEEE 33节点系统的拓扑图上，用不同的颜色标记不同集群的节点，直观地展示集群划分效果。
- 分析每个集群中节点的电压特性、负荷特性以及相互之间的电气耦合强度，验证聚类结果的合理性。
- 评估每个集群内电压偏差的均匀性，以及集群间电压调节的独立性。

期望结果：

通过K-均值聚类，我们期望将IEEE 33节点系统中的节点划分为若干个集群。这些集群内的节点：

具有相似的电压波动模式和调节需求。
在电气上相互耦合较强，对区域内电压调节设备（如无功补偿装置、分接头调节变压器）的响应相似。
集群之间的耦合度相对较弱，使得对一个集群的电压调节对其他集群的影响最小化。

5. 优势与挑战

优势：

提高电压调节效率：
将大规模复杂的电压调节问题分解为多个子问题，每个子集群可以独立或半独立地进行电压控制，从而降低计算复杂性，提高调节速度。
增强系统可控性：
有助于实现区域性的、分布式电压控制，提高电网对局部扰动的响应能力。
优化资源配置：
通过对不同集群的电压特性进行分析，可以更合理地规划和部署电压调节设备，如无功补偿装置、在线分接头调节变压器（OLTC）、静态无功补偿器（SVC）等。
降低通信开销：
区域性控制可以减少全局性的通信需求，降低实时通信的压力。
适应性强：
K-均值算法可以根据实时运行数据进行动态聚类，适应负荷变化和可再生能源波动。

挑战与局限性：

kk值的选择：
K-均值算法对初始kk值的选择敏感。不合适的kk值可能导致次优的聚类结果。
初始中心的选择：
随机初始化可能导致局部最优解。K-means++等改进方法可以缓解这一问题。
对异常值敏感：
异常值可能对集群中心的计算产生较大影响，从而扭曲聚类结果。
聚类特征的选择：
选择能够准确反映电压特性和调节需求的特征向量至关重要，不恰当的特征可能导致无意义的聚类。
实时性要求：
对于动态电网，实时电压数据可能不断变化，需要定期或连续进行聚类分析，这对计算资源提出了要求。
径向系统限制：
IEEE 33节点系统是一个径向系统，其电压耦合特性相对简单。在更复杂的环形或网状电力系统中，节点间的耦合关系更复杂，可能需要更复杂的特征和聚类算法。
动态特性考虑不足：
K-均值通常基于稳态数据进行聚类。在考虑电网动态过程（如故障恢复、大规模负荷切换）时，可能需要更复杂的动态聚类方法。

6. 结论与展望

本文详细阐述了基于K-均值聚类算法在IEEE 33节点系统中的电压调节集群划分应用。通过对K-均值聚类原理的介绍，以及针对电力系统特点的特征选择策略，我们提出了一种可行的数据驱动方法，以实现对电网节点的智能集群划分。这种划分有助于将复杂的全网电压调节问题分解为若干个可管理的区域性问题，从而提高电压调节的效率、精确性和实时性。

尽管K-均值聚类在电力系统电压调节集群划分方面具有显著优势，但仍存在一些挑战，如最优kk值的确定、对异常值的敏感性以及对动态特性的捕捉能力。未来的研究可以围绕以下方向展开：

智能 kk 值确定：
探索更鲁棒的、能够自适应确定最优kk值的方法，例如基于密度峰值聚类（DPC）或谱聚类（Spectral Clustering）等。
融合多维信息：
将电压、电流、潮流、保护信息、拓扑变化等更多维度的信息融入特征向量，以获得更全面的集群划分。
考虑动态特性：
引入时间序列聚类方法或在线聚类算法，以适应电网的动态变化，实现实时或准实时的集群更新。
结合深度学习：
利用深度学习模型（如自编码器、图神经网络）学习节点之间的复杂非线性关系，提取更高级的特征，从而实现更精确的聚类。
集群划分的评价指标：
建立一套针对电力系统特点的集群划分评价指标体系，以量化评估不同聚类算法在电压调节中的实际效果。
考虑可再生能源的波动性：
在特征选择中更深入地考虑分布式电源（DG）和可再生能源发电（RES）的波动性，以及它们对电压的影响，从而形成更适应高渗透率RES电网的集群。
多目标优化：
将集群划分与电压调节设备优化配置、无功优化等相结合，形成多目标优化问题。
