🔥 内容介绍

近年来，随着工业自动化和智能化程度的不断提高，对复杂非线性系统的控制需求日益增长。传统模型驱动控制方法依赖于精确的系统模型，然而对于许多实际系统，获取精确的模型往往困难甚至不可能。面对这一挑战，数据驱动控制方法应运而生，它利用系统运行数据直接设计控制器，无需或仅需少量先验知识，极大地简化了控制器的设计过程，并提高了控制系统的鲁棒性和适应性。本文将重点探讨基于Hammerstein系统的数据驱动控制方法，分析其原理、优势以及存在的挑战。

Hammerstein系统是一种典型的非线性系统，其结构由一个静态非线性环节和一个线性动态环节串联而成。静态非线性环节通常采用多项式、sigmoid函数或其他非线性函数来描述，而线性动态环节则可以用传递函数或状态空间模型来表示。由于其结构相对简单且能够逼近许多复杂的非线性系统，Hammerstein系统成为数据驱动控制研究的热点之一。

数据驱动控制方法的核心在于利用系统输入输出数据来直接学习控制策略，而无需建立精确的系统模型。常用的数据驱动控制方法包括但不限于：

1. 基于虚拟参考反馈(VRF)的方法: VRF方法通过设计一个虚拟参考模型，并利用系统输入输出数据来逼近该模型的输出。控制器则根据虚拟参考模型的输出和实际系统的输出之间的误差来调整控制量。这种方法的优势在于无需对系统进行精确建模，仅需收集足够的输入输出数据即可。然而，VRF方法对数据的质量要求较高，噪声和扰动会影响控制器的性能。

2. 基于迭代学习控制(ILC)的方法: ILC方法利用系统在重复操作中的数据来迭代地改进控制策略。通过分析每次操作的误差，ILC方法可以逐渐减小控制误差，并最终实现对系统的精确控制。ILC方法适用于重复操作的系统，例如机器人轨迹跟踪和工业生产过程控制。然而，ILC方法的收敛性依赖于系统的特性以及迭代算法的设计。

3. 基于强化学习(RL)的方法: RL方法利用试错学习机制来学习最优控制策略。通过与环境交互，RL算法可以学习到一个策略，使得系统能够在给定的环境下达到预期的目标。RL方法具有很强的适应性和鲁棒性，能够处理复杂非线性和不确定性。然而，RL方法的计算量较大，且需要大量的训练数据。

针对Hammerstein系统，上述数据驱动方法可以进行改进和优化。例如，可以利用系统结构信息来简化模型识别过程，或者结合特定的优化算法来提高控制器的性能。具体来说，针对Hammerstein系统的辨识，可以采用一些基于最小二乘法、支持向量机或神经网络等方法来估计静态非线性环节和线性动态环节的参数。在控制器的设计方面，可以结合模型预测控制(MPC)或者自适应控制等技术来提高控制性能和鲁棒性。

然而，基于Hammerstein系统的数据驱动控制方法也面临着一些挑战：

• 数据质量: 数据的质量直接影响控制器的性能。噪声、扰动和异常数据都会降低控制精度。因此，需要对数据进行预处理和清洗。

• 数据量: 足够的训练数据是数据驱动方法成功的关键。对于复杂的Hammerstein系统，可能需要大量的训练数据才能获得满意的控制效果。

• 可解释性: 许多数据驱动方法，例如深度学习，缺乏可解释性，难以理解控制器是如何工作的，这限制了其在一些对安全性和可靠性要求较高的应用场景中的应用。

• 泛化能力: 控制器在训练数据之外的场景下的性能，即泛化能力，也是一个重要的考虑因素。需要设计鲁棒性强的控制器，以保证其在不同工况下都能保持良好的性能。

总而言之，基于Hammerstein系统的数据驱动控制方法为复杂非线性系统的控制提供了一种新的思路。它有效地解决了传统模型驱动控制方法对精确模型的依赖，并具有较高的鲁棒性和适应性。然而，该方法也面临着一些挑战，需要进一步的研究和改进。未来的研究方向可以集中在提高数据效率、增强可解释性、提升泛化能力以及探索新的数据驱动控制算法等方面，以推动数据驱动控制技术的进一步发展，并在更多实际应用中得到广泛应用。

📣 部分代码

​set(h(1), 'facecolor',NTNU_blue);

set(h(2), 'facecolor',NTNU_orange);

%plot(U*0.5)

xticks(NUM_DATA);

yticks(0:0.25:1);

yticklabels(num2str(100*(0:0.25:1)') + repmat("\%",5,1));

xlabel('\# Data');

ylabel('Unstable');

legend({'Linear','Hammerstein'},'location','best')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_convergence.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

%% Plotting sample data

figure(3);

clf;

grid on; hold on; box on;

plot(t,y_hammerstein,'color',NTNU_blue,'linewidth',1.5,'displayname','$y(t)$')

plot(t,u,'k--','linewidth',2,'displayname','$u(t)$')

xlabel('Time')

ylabel('Output')

legend('location','best')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_sample_data.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

%% Plotting response

load('data\constrained_vrft.mat')

DISPLAYNAMES = {

    '$J_{mr}$';

    '$J_{est}$';

    '$J_{vrft}$';

    '$J_{vrft}$ + ideal con.';

    '$J_{vrft}$ + est. con.';

    '$J_{vrft}$ + est. Hamm. con.';

};

COLORS = {

    NTNU_blue;

    NTNU_blue;

    NTNU_blue;

    NTNU_orange;

    NTNU_green;

    NTNU_orange;

    NTNU_purple;

    NTNU_brown

};

STYLES = {

    '-';

    '-';

    '-';

    '-';

    '-';

    '-';

    '--';

    ':';

};

figure(4);

clf; grid on; hold on; box on;

figure(5);

clf; grid on; hold on; box on;

for i = 3:length(K)

    if i == 4

        continue;

    end

    % Simulate step response

    yl = step_closed_loop_hammerstein(G,K{i},@(x) x,t); % Using linear "nonlinearity" here

    yh = step_closed_loop_hammerstein(G,K{i},@(x) f(fi_hat(x)),t);



    % Plot response

    figure(4);

    plot(t,yl,STYLES{i}, 'Color', [COLORS{i},1], 'DisplayName', DISPLAYNAMES{i})



    figure(5);

    plot(t,yh,STYLES{i}, 'Color', [COLORS{i},1], 'DisplayName', DISPLAYNAMES{i})

end

figure(4);

plot(t,step(feedback(Kr*G,1),t),      '--', 'Color', [NTNU_black,1],  'DisplayName', '$y_{M_r}(t)$')

xlim([0,100])

ylim([-0.5,1.5])

xlabel('Time')

ylabel('Output')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_step_response_linear.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

figure(5)

plot(t,step(feedback(Kr*G,1),t),      '--', 'Color', [NTNU_black,1],  'DisplayName', '$y_{M_r}(t)$')

xlim([0,100])

ylim([-0.5,1.5])

xlabel('Time')

ylabel('Output')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_step_response_hammerstein.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

%%

figure(6)

clf; grid on; hold on; box on;

plot(t,step_closed_loop_hammerstein(G,K{3},@(x) x,t),STYLES{3}, 'Color', [COLORS{3},1], 'DisplayName', DISPLAYNAMES{3})

Kl = transpose(beta)*THETA_linear(:,3);

plot(t,step_closed_loop_hammerstein(G,Kl,@(x) x,t),'-', 'Color', [NTNU_green,1], 'DisplayName', '$J_{vrft}$  on linear data')

plot(t,step(feedback(Kr*G,1),t),      '--', 'Color', [NTNU_black,1],  'DisplayName', '$y_{M_r}(t)$')

xlim([0,100])

xlabel('Time')

ylabel('Output')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_step_response_linear_no_constraints.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

figure(7)

clf; grid on; hold on; box on;

plot(t,step_closed_loop_hammerstein(G,K{3},@(x) f(fi_hat(x)),t),STYLES{3}, 'Color', [COLORS{3},1], 'DisplayName', DISPLAYNAMES{3})

plot(t,step_closed_loop_hammerstein(G,Kl,@(x) f(fi_hat(x)),t),'-', 'Color', [NTNU_green,1],  'DisplayName', '$J_{vrft}$  on linear data')

plot(t,step(feedback(Kr*G,1),t),      '--', 'Color', [NTNU_black,1],  'DisplayName', '$y_{M_r}(t)$')

xlim([0,100])

ylim([-0.5,1.5])

xlabel('Time')

ylabel('Output')

fancyLegend();

exportgraphics(gcf, 'figures/DMSD_step_response_hammerstein_no_constraints.pdf', 'BackgroundColor', 'none', 'ContentType', 'vector');

%% Functions

function fancyLegend()

    l = legend('location','southeast','color','none','EdgeColor', 'none');

    pos = l.Position;



    % Adjust legend's parent to the figure

    l.Parent = gcf;



    % Update position to be in terms of the figure

    l.Units = 'normalized';

    pos = l.Position;



    ax = gca;

    ax_pos = ax.Position;



    % Compute the absolute position and size of the legend in axis units

    x = ax.XLim(1) + diff(ax.XLim) * ((pos(1) - ax_pos(1)) / ax_pos(3));

    y = ax.YLim(1) + diff(ax.YLim) * ((pos(2) - ax_pos(2)) / ax_pos(4));

    w = diff(ax.XLim) * (pos(3) / ax_pos(3));

    h = diff(ax.YLim) * (pos(4) / ax_pos(4));

    xs = x + 0.05*w/2;

    ys = y - 0.075*h;

    rectangle('Position',[xs,ys,w,h],'FaceColor',[0.5,0.5,0.5],'Curvature',0.25,'EdgeColor','none','LineWidth',1.5)

    rectangle('Position',[x,y,w,h],'FaceColor','w','Curvature',0.25,'LineWidth',1.5)

end

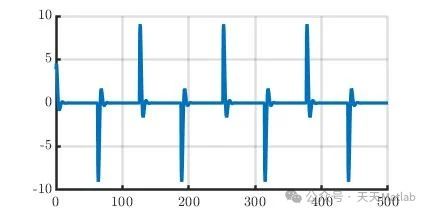

⛳️ 运行结果
