手把手从0到1教你做STM32+FreeRTOS智能家居--第6篇之ADC配置&&光敏传感器采集

原创

已于 2024-06-11 11:56:46 修改 · 487 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #智能家居 #嵌入式硬件

于 2024-05-22 11:26:55 首次发布

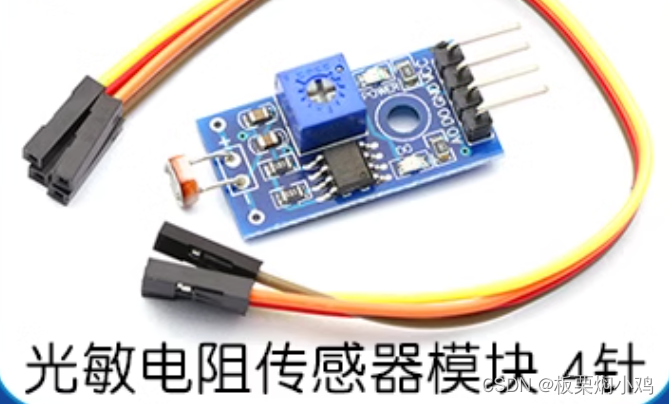

一、硬件设计

简单介绍

1、采用灵敏型光敏电阻传感器
2、比较器输出，信号干净，波形好，驱动能力强，超过15mA;
3、配可调电位器，可调节检测光线亮度;
4、工作电压3.3V-5V;
5、输出形式:DO数字开关量输出(0和1)和AO模拟电压输出;
6、使用宽电压LM393比较器。

AO引脚为adc采集引脚，通常我们只用这个引脚来采集光敏传感器的数据，VCC接3V3，GND接地。

二、软件设计

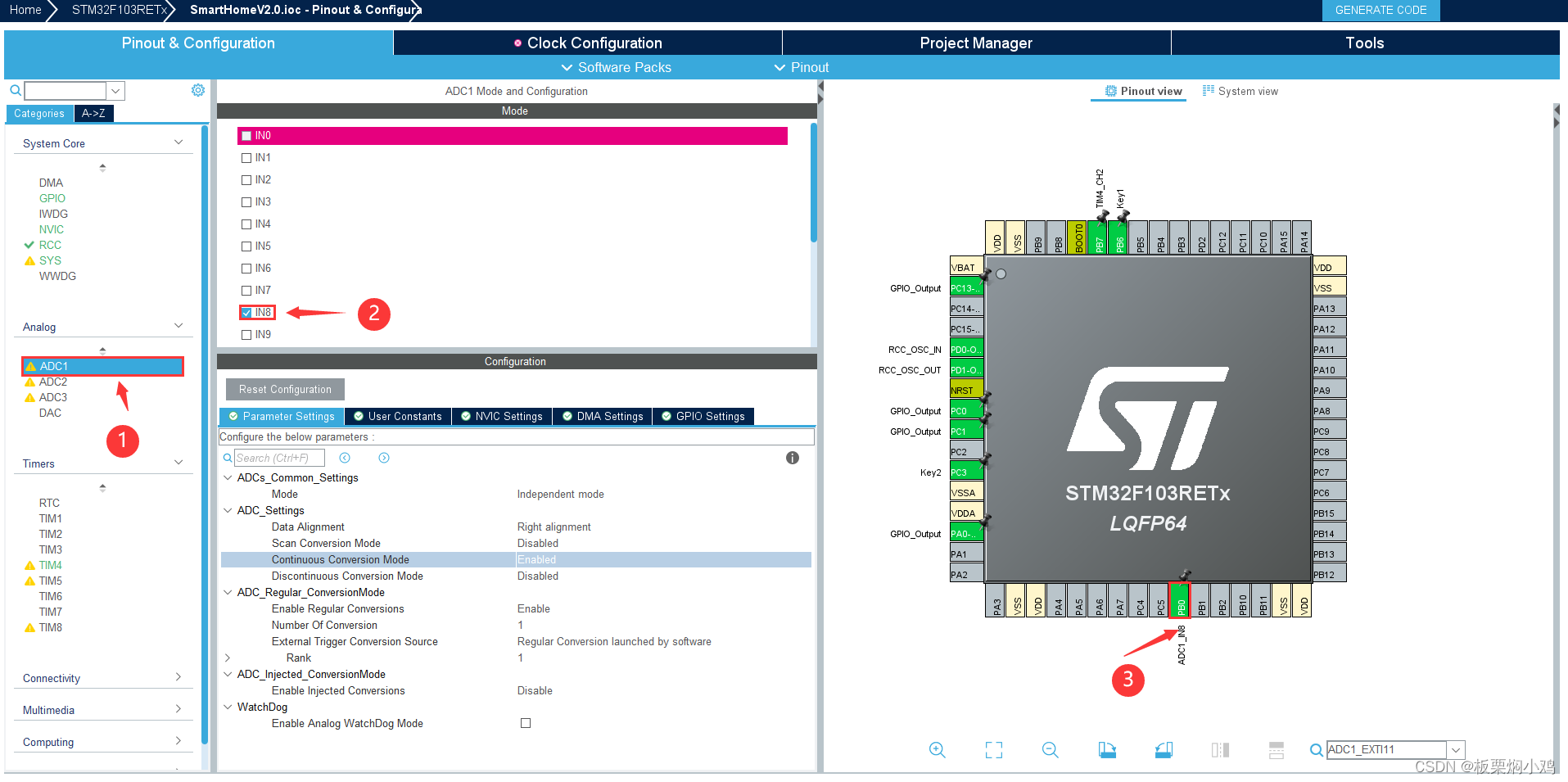

光敏传感器的AO引脚接到了stm32的PB0，对应的是ADC1的通道8，照下图进行配置即可。

以下为adc_light.c的代码，此函数用于读取adc的电压值，再转换为对应的光敏强度。

#include "adc_light.h"

extern ADC_HandleTypeDef hadc1;

float Get_Light_Value(void)
{
	float Light_Value;
	uint16_t ADC_Value, i;

	HAL_ADC_Start(&hadc1);
	HAL_ADC_PollForConversion(&hadc1, 10);

	for(i=0; i<30; i++)
		ADC_Value += HAL_ADC_GetValue(&hadc1);
	HAL
