支持jesd204b协议高速DAC芯片AD9144-FMC-EBZ配置笔记

本文为明德扬原创文章，转载请注明出处！

一、背景

AD9144是一款支持jesd204b协议高速DAC芯片。AD9144-FMC-EBZ是基于AD9144的评估板(Evaluation Board)，它是主要由AD9144,AD9516,与PIC16F单片机组成的系统。工程上使用AD9144具有时钟时序要求很高和寄存器配置复杂的难点。

配置AD9144-FMC-EBZ，有两种途径：

1、通过FPGA母板，经由FMC接口，使用SPI配置寄存器

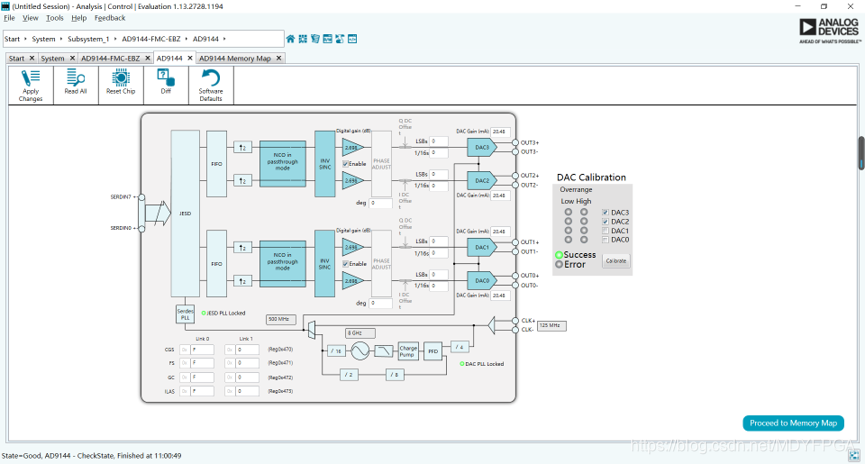

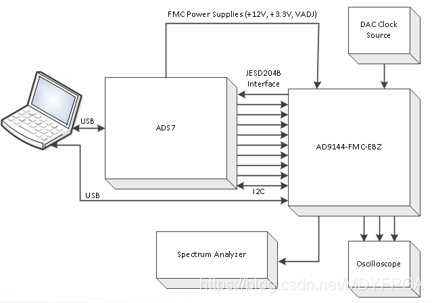

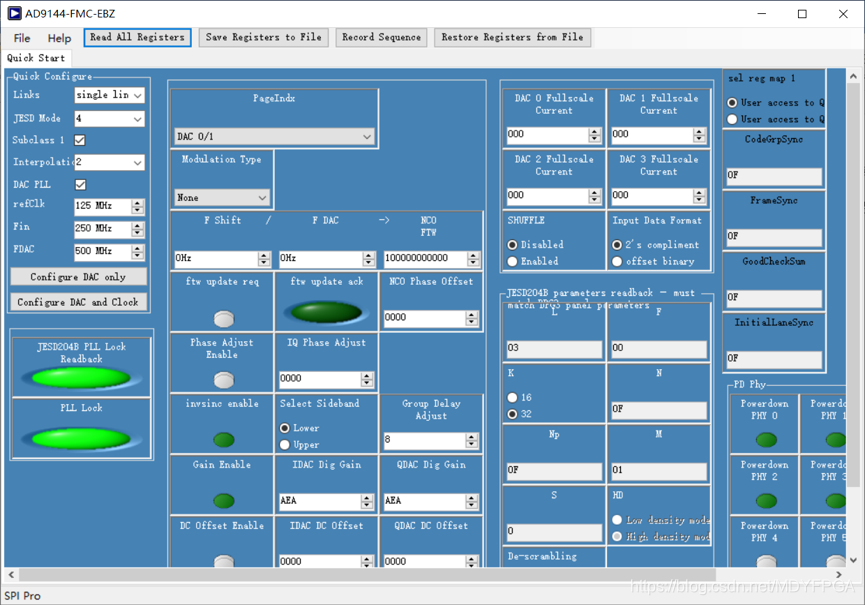

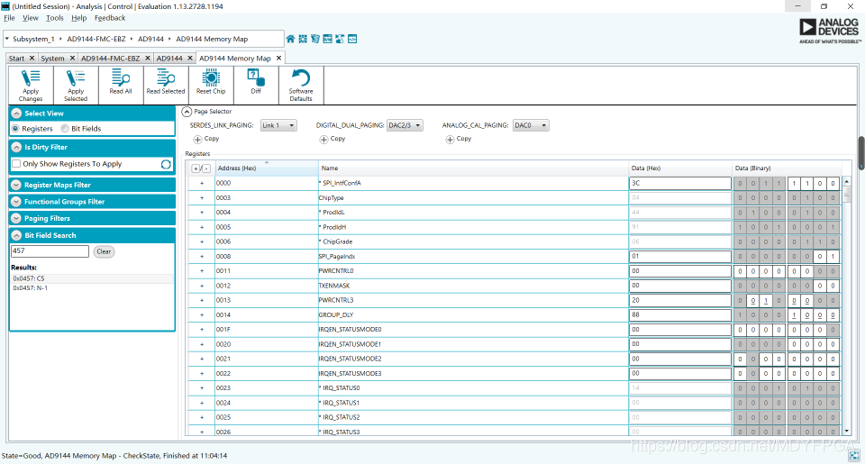

2、通过ADI提供的软件工具，配合母板(ADS7)来配置寄存器，如图所示：

官方的指导说明链接：https://wiki.analog.com/resources/eval/dpg/ad9144-fmc-ebz

遇到问题：

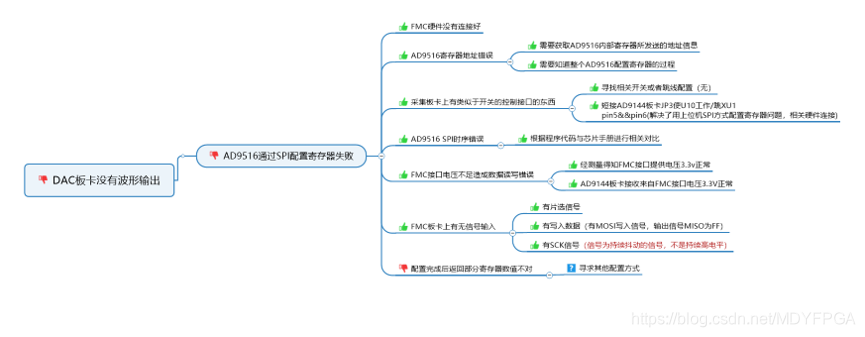

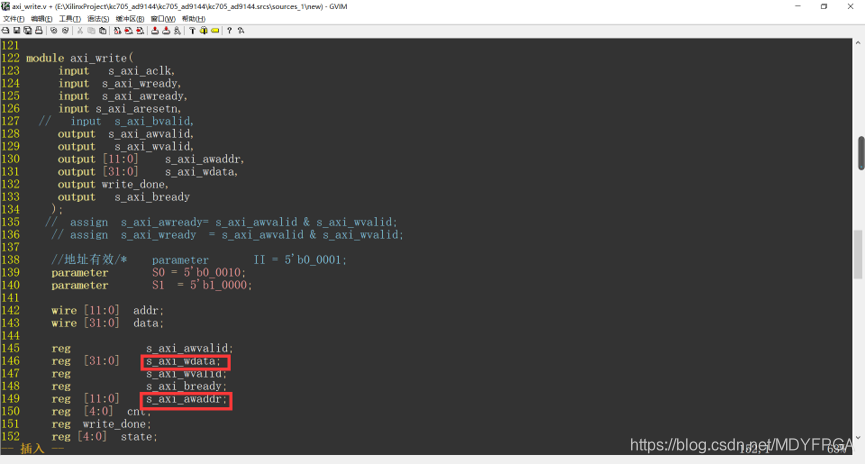

我们在尝试第一种方法的时候，遇到了SPI寄存器写不进的情况和读写不一致的情况。

而第二种方法则需要ADS7用作母板。

二、调试

在明德扬潘老师的帮助下，完成了以KC705作为母板，正确配置AD9144，并输出62.5MHz正弦波。

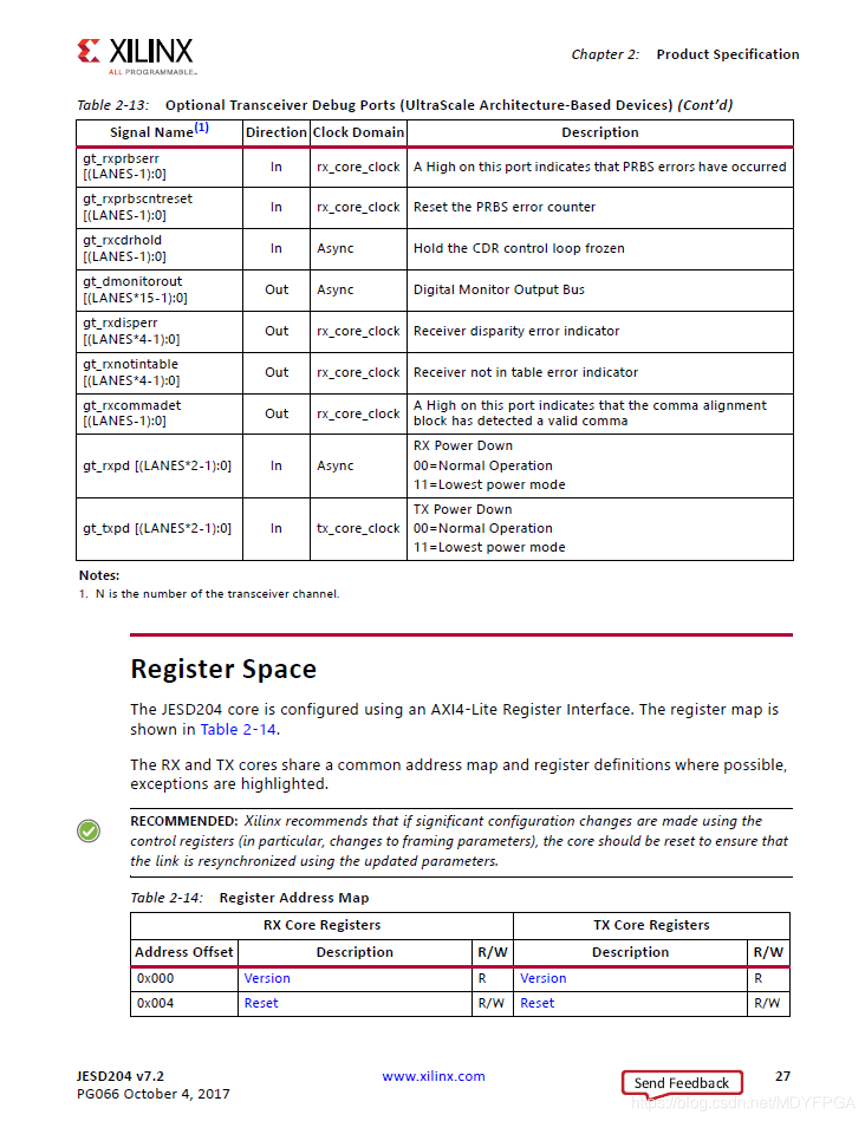

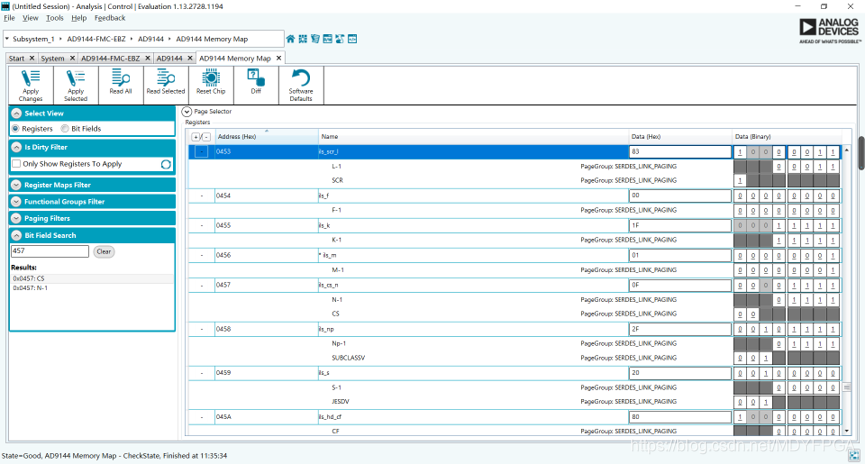

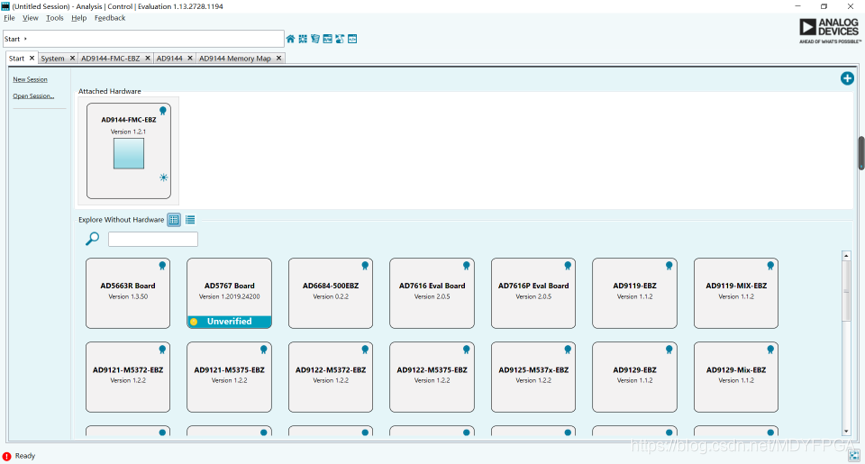

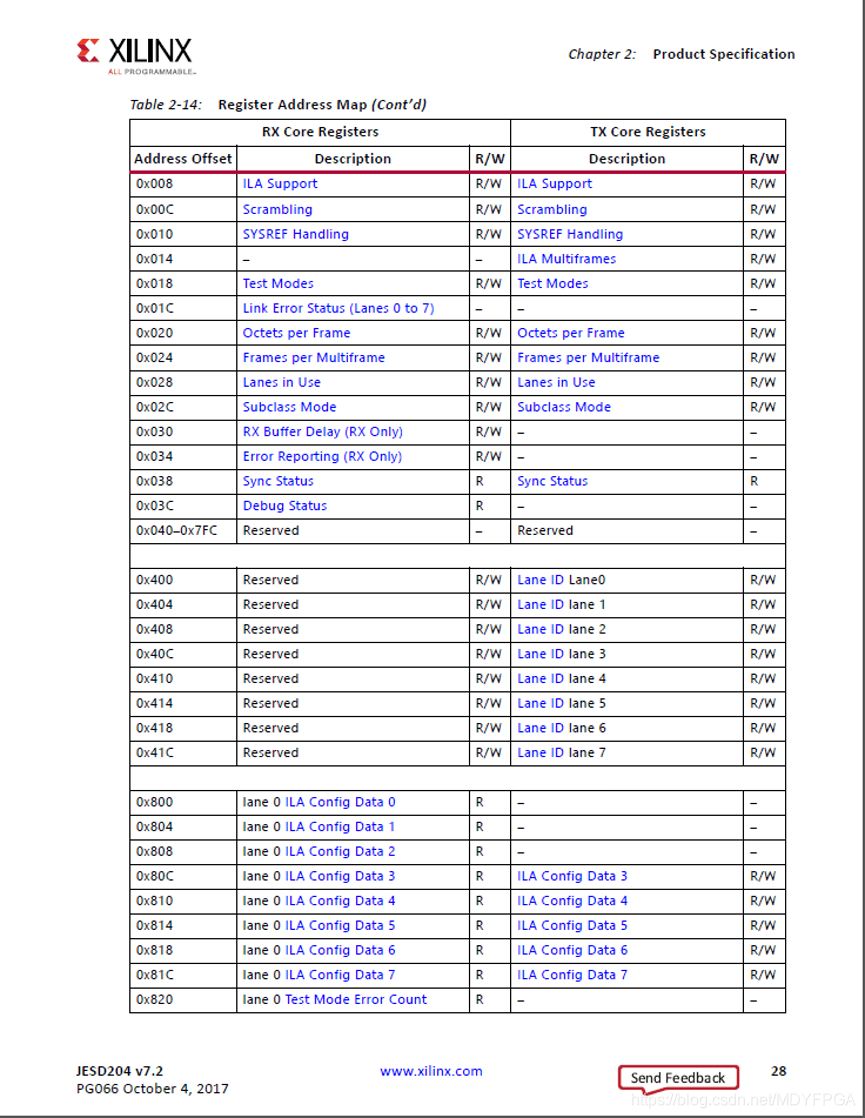

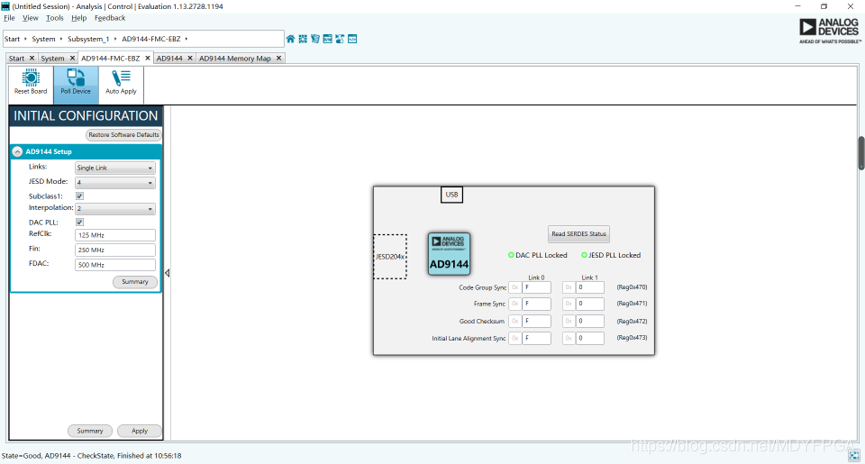

整个流程需要先在KC705上运行提供的HDL工程，随后进入软件工具配置流程。这里的HDL工程主要完成的是：Jesd204发送端的配置与正弦余弦信号的输出。另外，这里的软件工具配置流程既使用ADI官方提供的工具对AD9144和AD9516分别进行配置。

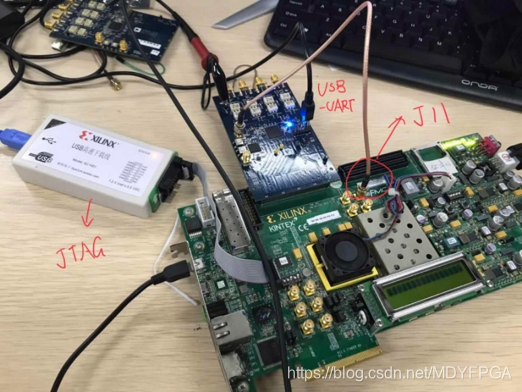

在调试开始前，硬件链接如下图所示：

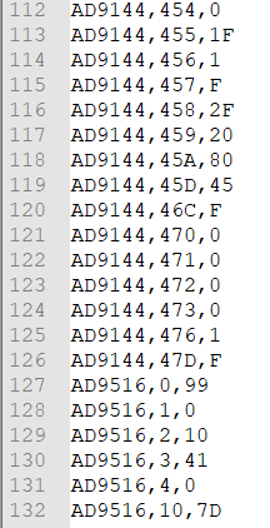

1、AD9516寄存器配置获得

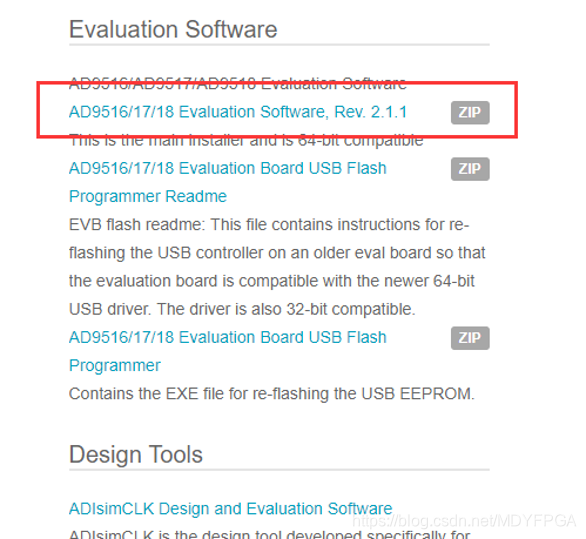

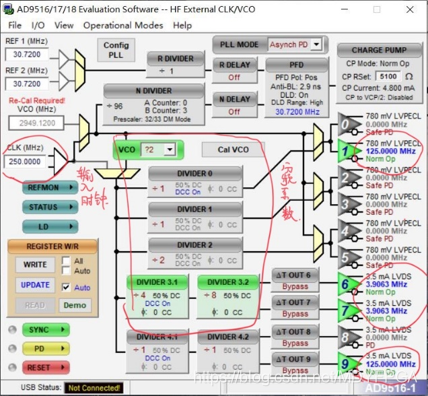

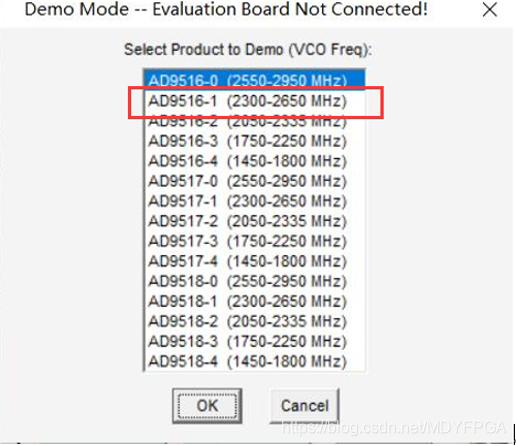

AD9516的作用是对输入时钟分频，为AD9144分别提供:sysref（3.91M），和refcl
