ICC 图文学习——LAB4：CTS 时钟树综合

  时钟树综合的定义：时钟网络从根节点逐渐插入驱动器（buffer、inverter）从而达到其叶节点，按照芯片时钟网络的约束要求产生时钟树的过程。
  主要内容：
·完成时钟树的综合CTS（负载平衡，解决DRC问题）和时钟树的平衡优化CTO（减少skewlatency）
·完成non_colck path的时序优化等
·完成时钟树的routing。

---

相关文件的准备：
orca_lib.mw/CEL：
place_opt    放置和扫描插入的设计以Milkway格式保存
scripts/：
cts_setup.tcl    设置CTS选项的脚本
ndr.tcl    指定非默认时钟布线规则命令的脚本
opt_ctrl.tcl    时序和优化控制

1. 打开设计，并检查时钟树

1. 在lab4_cts目录下启动ICC GUI，并打开设计库，如下：

open_mw_lib orca_lib.mw

2. 复制CEL place_opt，并将其命名为clock_opt，命令如下：

copy_mw_cel -from place_opt -to clock_opt

3. 打开 clock_opt 设计

open_mw_cel clock_opt

4. 检查时钟树的skew、总体情况和timing 违反
   a. 检查时钟树的skew属性：

report_clock -skew -attributes

   b. 查看时钟树的总体情况

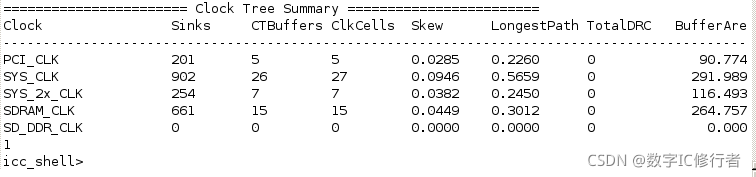

report_clock_tree -summary

该命令可以查看时钟树所驱动的sinks，不同时钟的skew、时钟树的最长路径（最大延迟）。
   c. 检查是否存在setup 违反

view report_constraint -all

从图中可以看出，该设计存在hold违反，因为hold违反在CTS后才进行修复。

5. 通过GUI查看是否有时序例外的端口
   exception pin知识补充：
     默认情况下，CTS只会平衡时钟树延迟（最小skew）到 " 停止引脚 " ，停止引脚是顺序单元的时钟引脚。如果有例外的引脚需要平衡，那就需要在CTS前指定好这些例外的引脚，主要讲解如下：

     若同一个引脚多次发出set_clock_tree_exception命令，引脚会保持最高优先级的异常，引脚优先顺序如下：
   不间断引脚 > 排除引脚 > 浮动引脚 > 停止引脚。现在对它们进行详细介绍，如下：
    a. Non_stop pins（不间断引脚）
     不间断引脚通常被认为是时钟树端点的引脚，但ICC会穿过它们跟踪寻找真正的端点。驱动生成时钟的时序单元的时钟引脚是隐式不间断引脚。下面关于隐式不间断引脚的介绍：
     若时序单元的扇出驱动的是生成时钟（即该时序单元用于分频之用，产生生成时钟），则ICC会将该时序单元的时钟引脚视为隐式不间断引脚，并穿过该时序单元以追踪到真正的时钟树端点，如下图①所示。此外，ICC认为集成门控（ICG）单元的时钟输入引脚是隐式不间断引脚，不用手动对其进行重复设置，如图②。

   指定不间断引脚的命令如下：

set_clock_tree_exception -non_stop_pins

 b. exclude pins（排除引脚）
  排除引脚是从时钟树时序计算和优化中排除的时钟树端点。ICC仅在计算和优化设计规则约束时（DRC）使用排除引脚。
  在CTS期间，ICC通过在排除引脚（隐式和显示排除引脚）之前插入 guide buffer 来从时钟树中隔离这些引脚。对于这些引脚，ICC只会执行设计规则（DRC）修复，不会执行skew和latency优化。
  指定排除引脚的命令如下：

set_clock_tree_exception -exclude_pins

 c. float pins（浮动引脚）
  具有特殊插入延迟要求的时钟引脚。于停止引脚类似，但在构建时钟树时会考虑该引脚的内部时钟延迟。工具在计算到该float pins的插入延时时，将把float pin延迟（正或负）添加到计算插入延迟中去。
  指定浮动引脚的命令如下：

set_clock_tree_exceptions  #有下面不同选项
-float_pins [get_pins pin_list]
-float_pin_max_delay_fall max_delay_fall_value
-float_pin_max_delay_rise max_delay_rise_value
-float_pin_min_delay_fall min_delay_fall_value
-float_pin_min_delay_rise min_delay_rise_value
-float_pin_logic_level logic_level_value

注：如果使用 -float_pins 选项，则必须至少指定一个浮动引脚延迟选项，否则将发生错误。
 d. stopt pins（停止引脚）
  用于平衡时钟树延迟的时钟端点。在时钟树综合期间，ICC在计算和优化设计规则约束（逻辑DRC）和时钟树时序（skew和latency）时使用stop pins。stop pins也称为sink pins。
  指定停止引脚的命令如下：

set_clock_tree_exception-stop_pins

 d. dont_touch_subtrees（勿触碰子树）
  在某些情况下，希望保留现有时钟树的一部分，需要这样设置。如当两个时钟网络共享多路选择器后面的某些时钟逻辑的一部分时，保留的时钟树的部分称为勿触碰子树。
  指定勿触碰子树的命令如下：

set_clock_tree_exception -dont_touch_subtrees

  若要删除某个引脚上的dont_touch_subtrees属性，命令如下：

remove_clock_tree_exception -dont_touch_subtrees

以上是关于exception pin知识的介绍，接下来我们将进行lab，实际运用

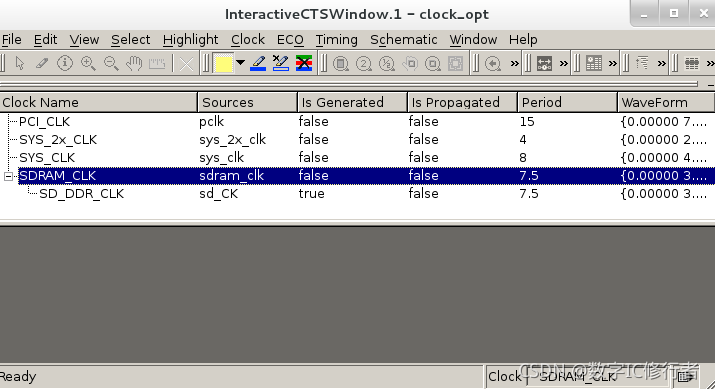

a. 依次选择 " Layout Window "— "Clock "— " New Interactive CTS Window "。

由上图可以看出，SD_DDR_CLK是一个generated clock，DRAM_CLK是其Master clock，sd_ck作为其source。

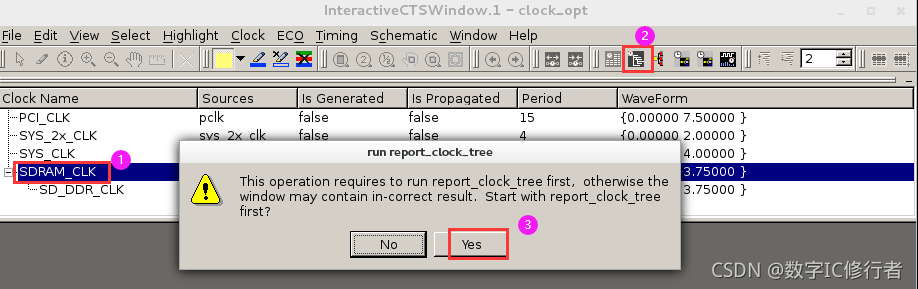

b. 按照下图步骤，对SDRAM_CLK进行详细分析。

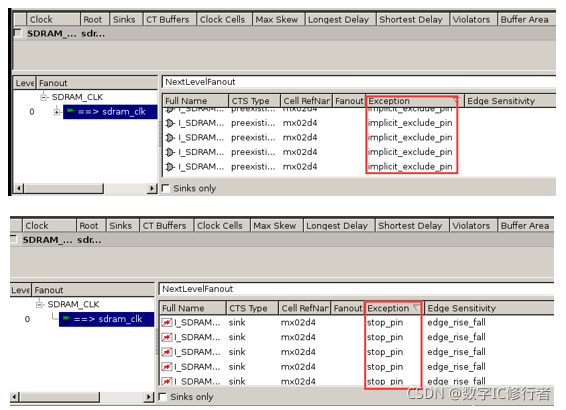

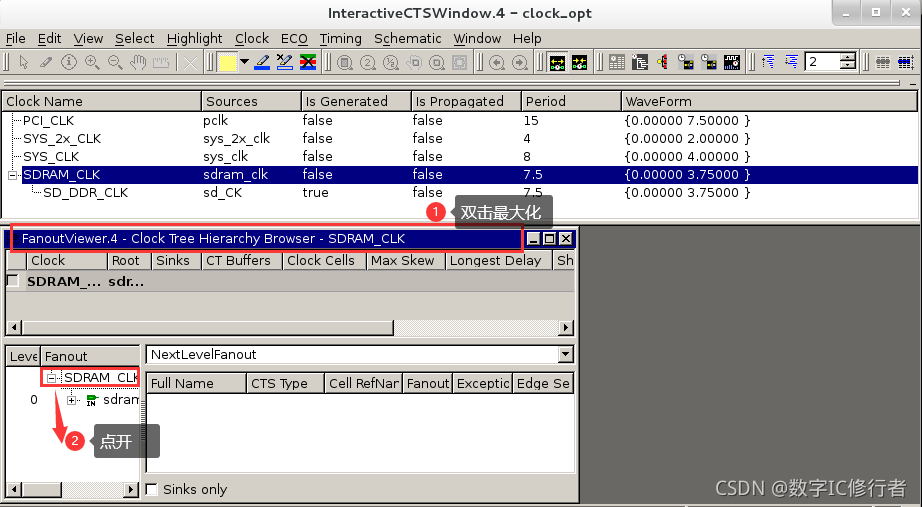

c. 最大化新打开的窗口，并打开左侧SDRAM_CLK前的 " + " ，选择sdram_clk，可以看到右侧面板出现这个时钟的所有sinks，exception pin都是implicit_exclude_pin。

2. CTS前的设置和检查

1. 将所有的引脚例外设置为stop pins，如下：

set_clock_tree_exceptions -stop_pins {I_SDRAM_TOP/I_SDRAM_IF/sd_mux_*/S}

2. 设置 target skew

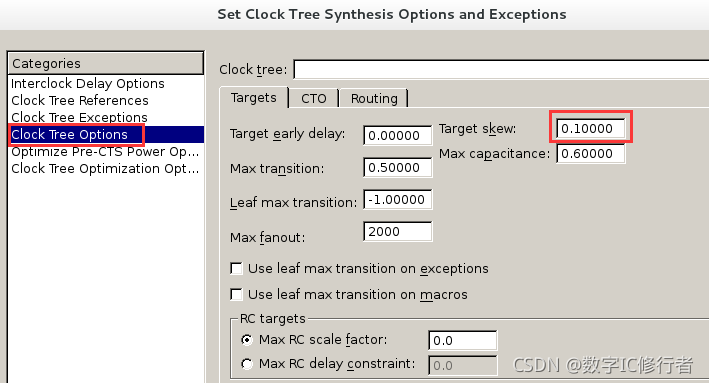

   依次选择 " GUI " — "Clock " — "Set Clock Option " ，将target skew设为 0.1 。将target放宽可以提高速度，加快时钟树的合成，默认值是0。

   对应的命令如下：

set_clock_tree_options -target_skew 0.1

3. 调整post-CTS时序分析和优化的时钟不确定度，本设计将其设置为0.1，如下。

set_clock_uncertainty 0.1 [all_clock]

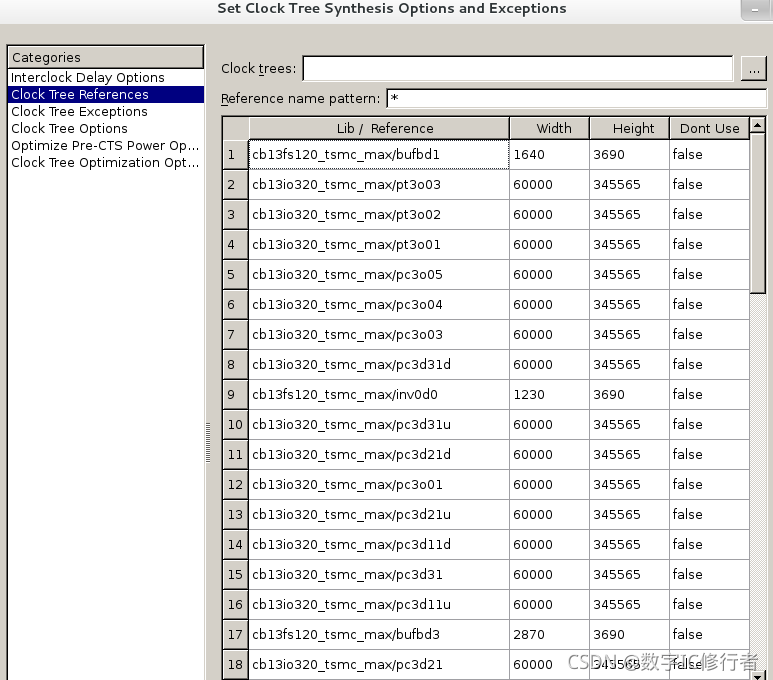

4. 设置时钟树的reference
     指定创建CTS的缓冲单元，以提高结果的质量。一般buffer或inverter，它们各有优缺点，一般库里的buffer或inverter都是以CLK或CK开头的，可用通配符查找。本lab缓冲单元的选择如下：

set_clock_tree_references -references {bufbd1 bufbd2 bufbd4 bufbd7 bufbdf}

5. 设置时钟树的NDR rule。
   可以按照下面步骤实现，也可以source脚本
   a. 删除之前定义过的NDR（本lab没有该步骤）

remove_routing_rules -all

   b. 为时钟线定义双倍线宽、双倍线间距，本lab只定义了双倍线间距

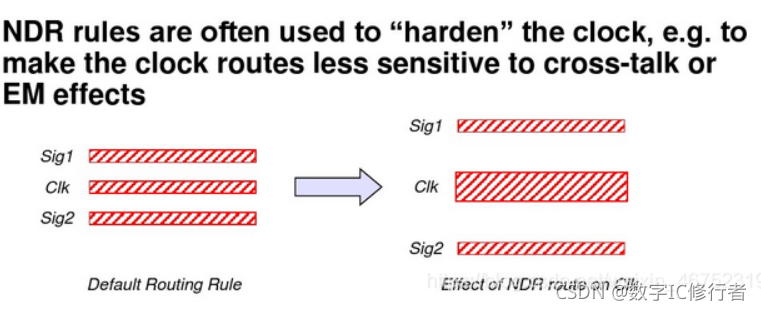

  NDR一般指双倍线宽和双倍间距。通常会采用双倍间距加强clock net，避免受到串扰的影响；双倍线宽可以缓解EM问题，如下图：

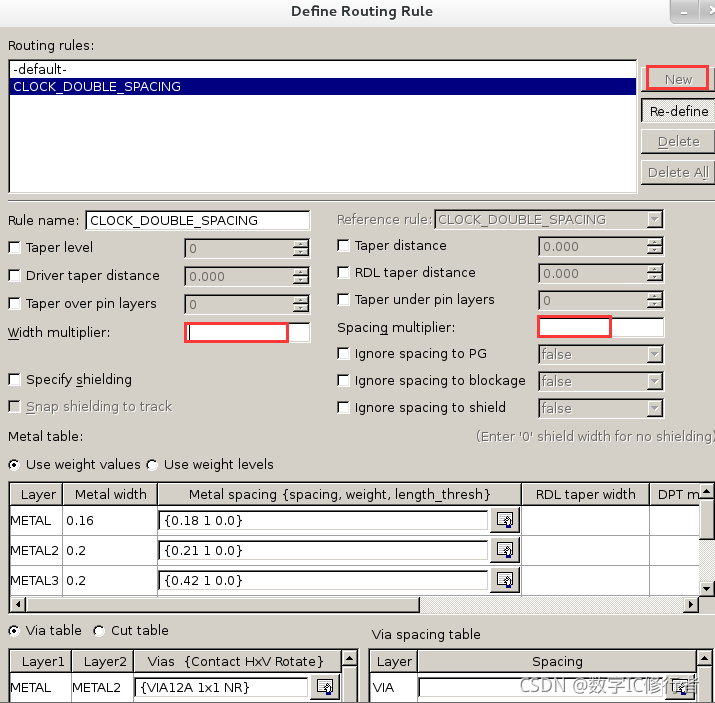

依次选择 "Layout Window " — " Route "— " Routing Setup " — "Define Routing Rule " — " New "，新建一个NDR。在Rule name中填入名字，Width multiplier 和Spacing multiplier 中均填入2，点击Apply即可创建NDR，如下图：

上面操作相应命令如下：

define_routing_rule clk_rule(your rule name) -default_reference_rule -multiplier_spacing 2 -multiplier_width 2

本lab对双倍间距的定义相关命令如下：

define_routing_rule CLOCK_DOUBLE_SPACING -spacings {METAL3 0.42 METAL4 0.63 METAL5 0.82}

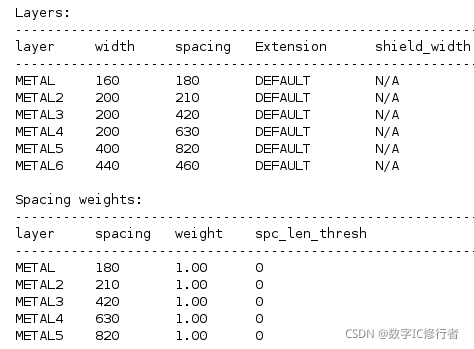

   c. 报告定义的NDR规则，验证间距值是否正确指定，如下：

report_routing_rule CLOCK_DOUBLE_SPACING

   d.为时钟树布线选择自己定义的NDR和金属层

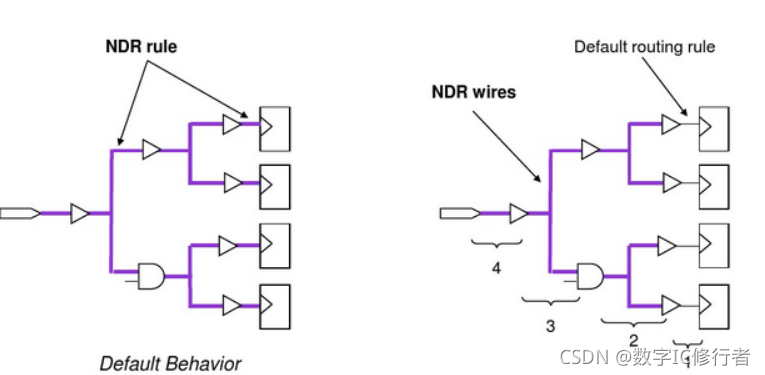

  由于标准单元出pin大部分是M1/M2，如果设置NDR rule ，会导致很多DRC问题，因此，在第一级sinks端使用默认绕线规则进行布线，而采用高层进行时钟信号布线，如下图：

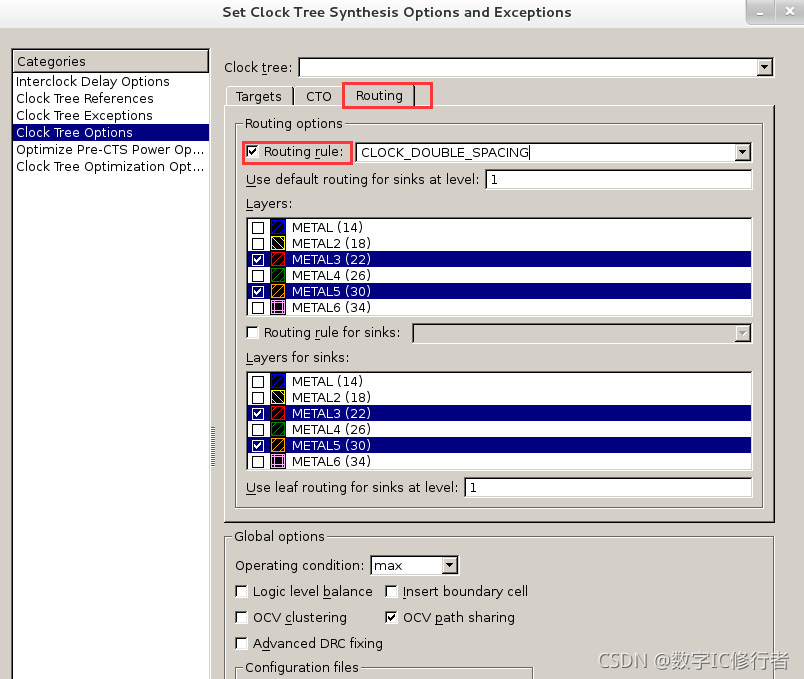

依次选择 "Layout Window " — " Clock "— " Set Clock Tree Options " — "Routing "，如下图：

上面操作对应命令如下：

set_clock_tree_options -routing_rule CLOCK_DOUBLE_SPACING -layer_list {METAL3 METAL5} -use_default_routing_for_sinks 1

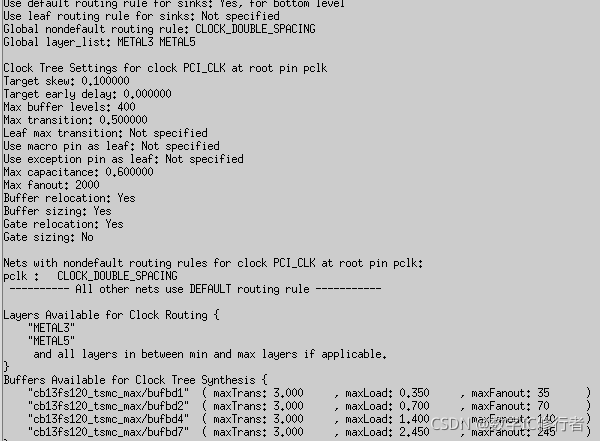

7. 检查时钟绕线层和用于创建CTS的缓冲单元是否正确定义，如下：

v report_clock_tree -settings

7. 进行物理检查，如下：

check_physical_design -stage pre_clock_opt -display

8. 设置时钟树延迟计算模式，如下(新版本将不再适用）：

set_delay_calculation -clock_arnoldi

9. 最后检查时钟树问题，如下：

check_clock_tree

3. 时钟树综合

skew知识补充：
  我们把时钟信号到达不同寄存器的时间偏差称为skew。skew是衡量时钟树性能的重要参数，传统CTS的目的就是为了减小skew。
  1. 通常根据时钟域以及路径关系，skew可以分为global skew、local skew和 interclock skew，下面将详细介绍它们：

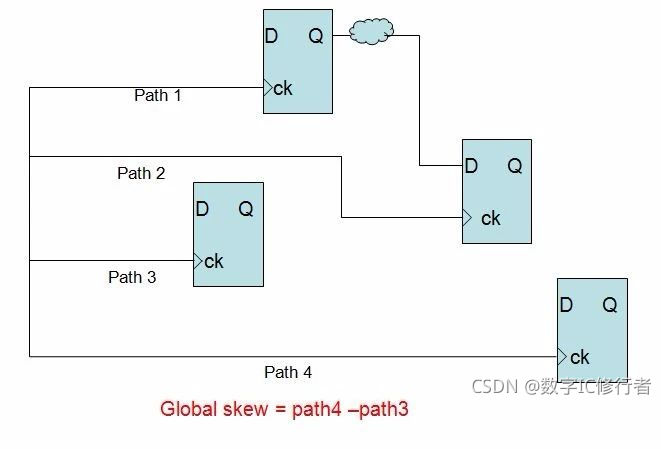

 a. global skew：泛指 同一时钟域中任意两个路径的最大skew。如下图所示，注意是任意两条路径，不管是不是timing path，都会算做global skew计算的对象。CTS阶段关注的是global skew，会尽可能的将global skew做小。

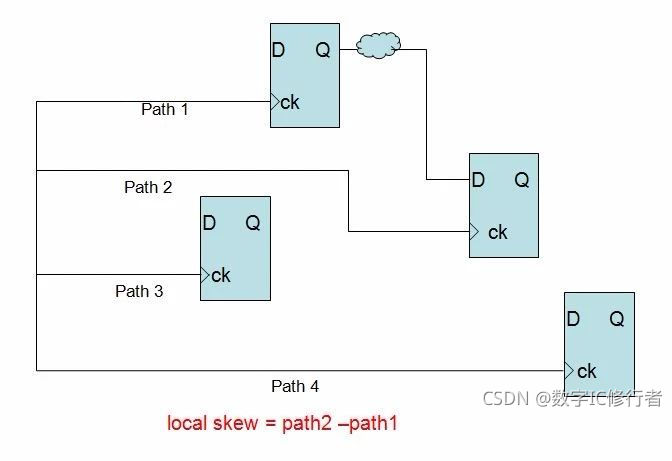

 b. local skew：指 同一时钟域中任意两个有逻辑关联关系的路径最大skew。如下图所示，必须是存在逻辑关系的path 才会计算local skew，我们在分析timing的时候，更多关注的是local skew。

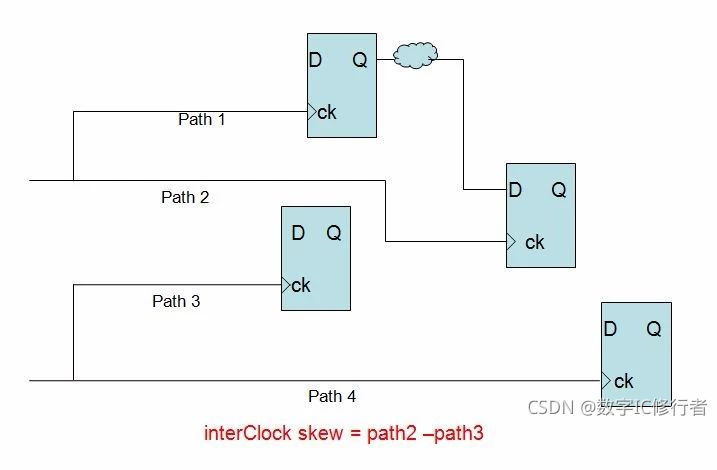

 c. interClock skew：指不同时钟域之间路径的最大skew，如下图所示，

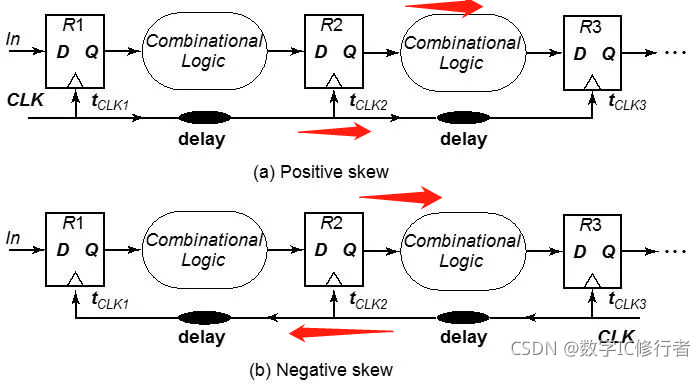

  2. 根据clock和data path 的方向，skew又可以分为 positive skew 和 negative skew，如下图所示：

 a. 对于positive skew，clock和data path在相同方向上。反之对negative skew来说，clock 和data path在相反方向上。由setup和hold的计算公式可知：

 b. 对于positive skew来说，它可以减小T的大小，进而提高了芯片的性能，但使hold更难满足。
 c. 对于negative skew来说，它会使hold更容易满足，但却降低芯片的性能。
以上是关于exception pin知识的介绍，接下来我们将进行lab，实际运用

1. 时钟树综合，不做任何时序优化或布线

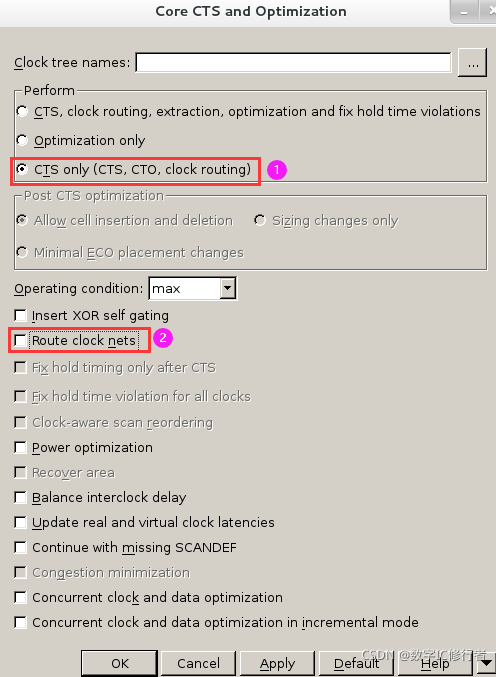

   依次选择 "Layout Window " — " Clock "— " Core CTS and Optimization " ，在弹出对话框中。勾选下图两处，只建立时钟树，不进行时钟线布线。

   上面操作对应命令如下：

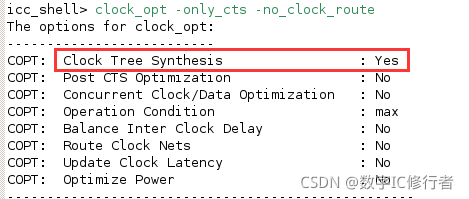

clock_opt -only_cts -no_clock_route

3. 查看CTS的 global skew报告，如下：

report_clock_tree -summary

  该命令可以查看不同时钟树的名字、时钟树sinks pin的数目、CTS阶段插入的buffer数量和面积、时钟树中所有单元的总数、skew的大小（global skew）、时钟树的最长时钟路径、时钟树所有DRC违反数目等。

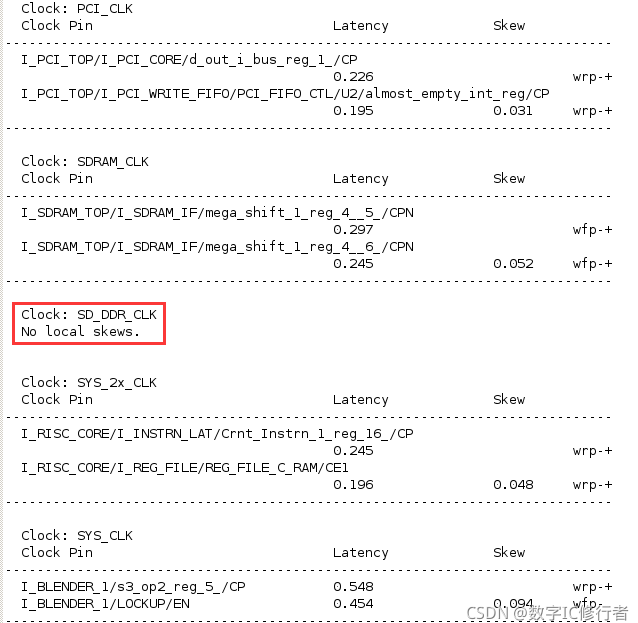

4. 生成不同的skew报告（local skew），命令如下：

report_clock_timing -type skew -significant_digits 3

5. 生成时序报告，主要检查slack是否为正值，如下：

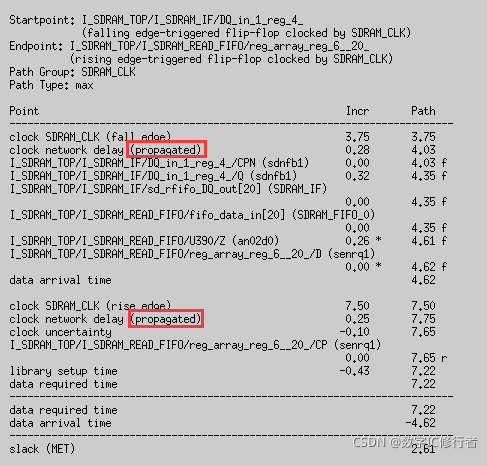

v report_timing

  由上图可以发现，从clock network delay（propagated）可知所有时钟网络已设置为传播属性，移除了理想属性，且slack值为正数。

6. 查看所有违规报告，如下：

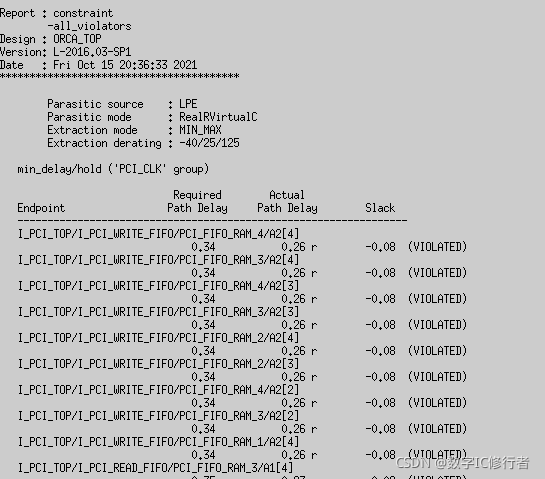

v report_constraint -all

由上图可以发现，hold time存在violation。

6. 保存设计，命令如下：

save_mw_cel -as clock_opt_cts

4. Post-CTS

  做完CTS后，由于时钟树已建立，所以需要将时钟网络以及高扇出网络的理想属性移除，设置为传播属性；并开始修复hold违反，下面将进一步进行讲解。

1. CTS后，ICC工具会自动移除所有时钟网络的理想属性，设置为传播属性；最好手工设置一下，将它的理想属性移除并去掉其中估计的clock skew部分，如下：

remove_ideal_network [all_fanout -flat -clock_tree]
remove_clock_latency $clk
set_propagated_clock [get_attr $clk sources]

2. 重新定义关于clock uncertainty 的定义。如下：

set_clock_uncertainty -setup 1 $clk
set_clock_uncertainty -hold 0.a $clk

3. 移除时钟网络的理想属性和sdc中定义的latency后，对时钟树延迟信息进行更新，如下：

update_clock_latency

4. 启动hold time 修复：

set_fix_hold [all_clocks]

5. 查看质量(QoR)报告

report_qor

6. 进行面积范围设置，通过缩小规模，使用正的slack来减缓路径。

set_max_area 0
set physopt_area_critical_range 0.2		#set area critical range

7. 提取RC参数，此时互联线延时准确，如下：

extract_rc

注：上一个任务report_timing中，已经隐式的执行了这个RC的提取。

8. 面积和扫描链的优化，没有时钟布线

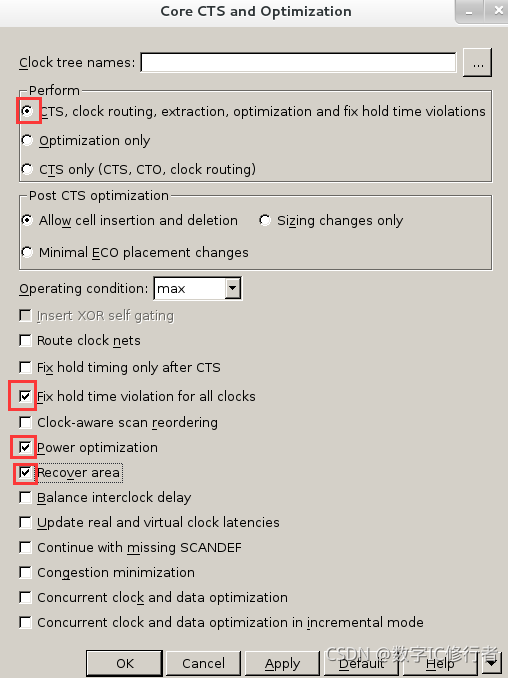

   依次选择 "Layout Window "— " Clock "— "Core Cts and Optimization "，如下：

   上面操作对应命令如下：

clock_opt -only_psyn -area_recovery -optimize_dft -no_clock_route

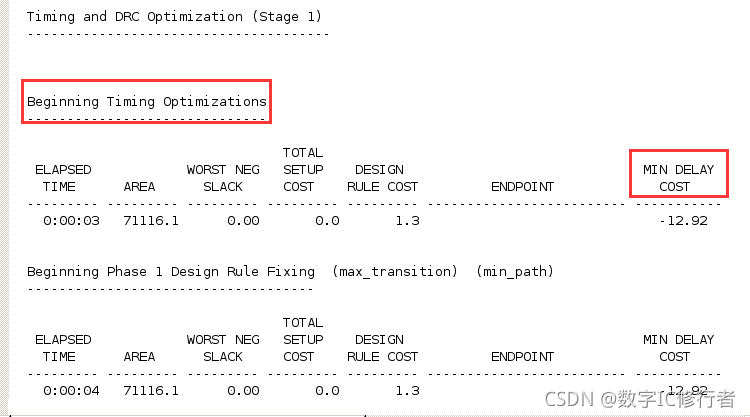

注：在timing优化阶段，可以看到MIN DELAY COST 附加列，表示此时也在执行hold time优化。

8. 查看报告和所有违规（setup、hold、design rule）

report_qor
report_constraint -all

9. 保持设计

save_mw_cel -as clock_opt_psyn

5. 时钟布线

1. 进行时钟绕线，如下：

route_zrt_group -all_clock_nets -reuse_existing_global_route true

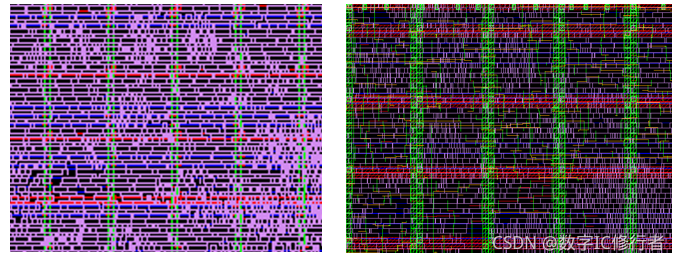

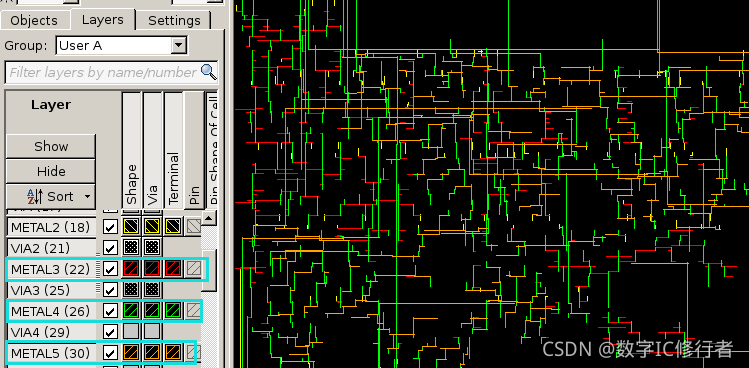

注：在View Setting 面板中，关闭 Cell 和 Route 目录的子目录N et Type 下的 Power 和Ground 的可见性，可以直观的看到大多数时钟网都打在Metal 3 - Metal 5 上。

2. 检查所有约束，确认没有 timing 和 DRC 违反

report_constraint -all

3. 保存设计

save_mw_cel -as clock_opt_route

4. 报告物理布线信息

report_design -physical

5. 查看时钟树的拓扑结构，

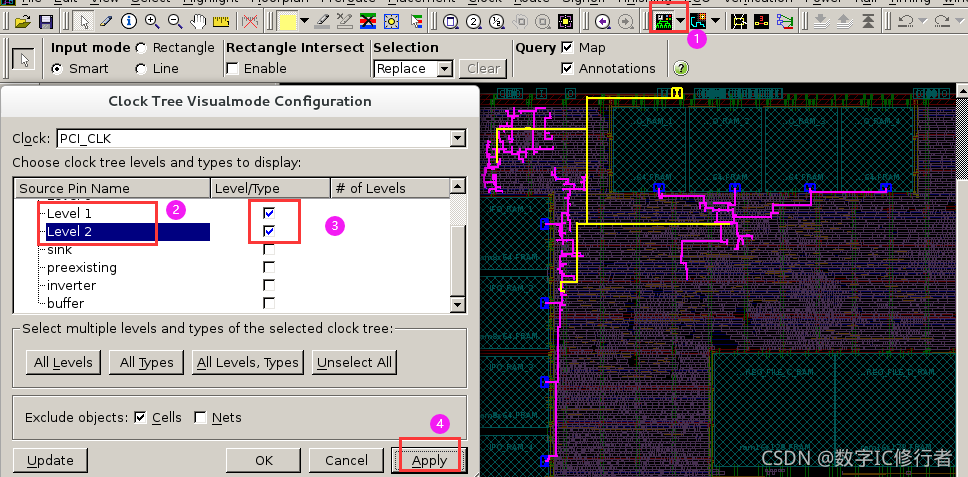

   可以选择下图序号 1 中的Clock tree ，然后在弹出的窗口中，点击 Reload，最后可以通过点击序号2中对应的level 和勾选序号 3 中的方框，来查看时钟树的拓扑结构。

6. 时钟树综合完成，退出ICC

exit

---
