ICC 图文学习——LAB3：Placement 布局

floorplan完成了芯片的整体规划后，需要对标准单元进行摆放。布局阶段主要内容包括：
· 完成布局和时序优化的设置
· 完成DFT和功耗优化的设置
· 完成标准单元位置的摆放
· congestion、timing和功耗的分析
· 逻辑增量优化

---

相关文件的准备：
orca_lib.mw/CEL：
ORCA_floorplanned    ORCA设计经过设计规划后，以Milkway格式保存
scripts/：
input_toggle_rate.tcl    用于设置输入端口的统计切换速率的脚本
ndr.tcl    包含定义非默认时钟布线规则命令的脚本
opt_ctrl.tcl    时序和优化控制
design_data/：
OECA_TOP.scandef    在扫描链重组期间使用的扫描链信息
.synopsys_dc.setup scripts/：设置的变量

1. 布局设置和检查

1. 启动ICC GUI模式

cd lab3_placement
icc_shell -gui

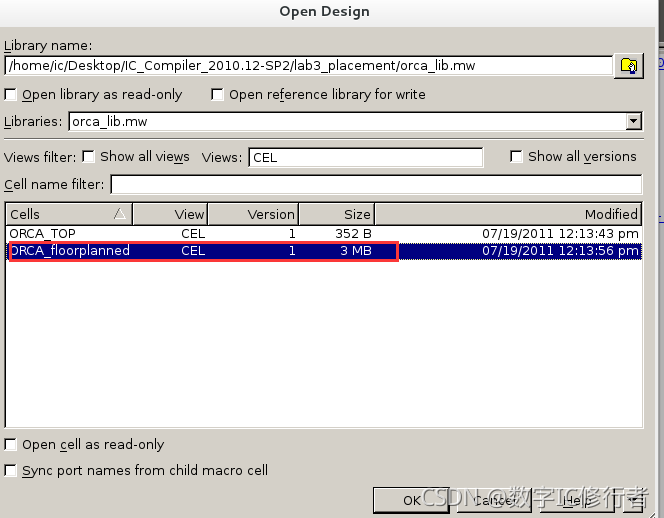

2. 打开经过设计规划后的设计（先打开设计库，再打开ORCA_floorplanned设计单元），如下图：

3. 进行时序和优化控制

source scripts/opt_ctrl.tcl

4. 进行macro的固定。一般情况下，macro在布局规划阶段已被fix住，但为了防止在更改macro位置后，忘记将其fix住，所有最好再次进行macro的固定。

set_dont_touch_placement [all_macro_cells]

5. 检查route layer是否设置正确(是否有忽略的layer），否则会影响congestion map的准确性

report_ignored_layers

6. 检查标准单元摆放约束（被放置在metal2-metal4下，且没
