问题描述：Cadence Allegro 如何制作表贴焊盘？

	本章节将通过运用Allegro焊盘制作工具Pad Designer来演示制作焊盘的方法，下面以0805封装的矩形焊盘为例，0805封装的焊盘参数如下图所示：

在这里插入图片描述
从上面的规格书得出0805封装的焊盘尺寸大小，长为0.9mm,宽为1.3mm。

焊盘制作方法：
1、运行Pad Designer 焊盘制作工具，在Parameters 选项栏设置设计单位及精度，如下图所示：
在这里插入图片描述

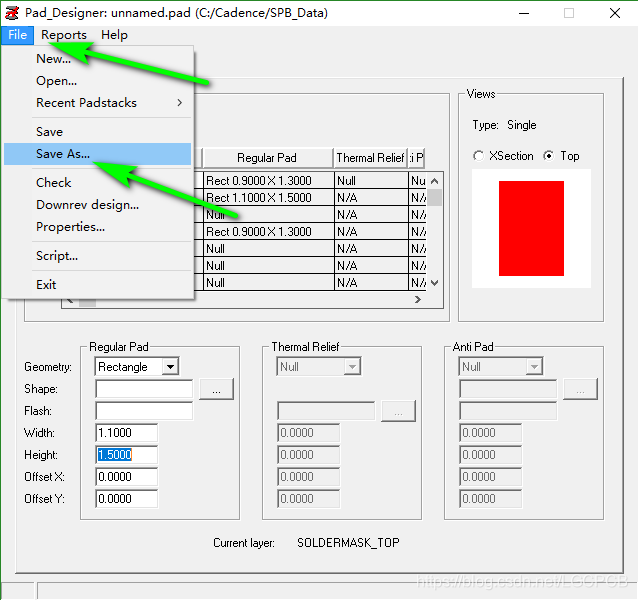

2、在Layers选项栏下设置焊盘参数（焊盘尺寸，焊盘形状），如下图所示：

制作表贴焊盘只需要设置以下三个层的参数：
顶层（BEGIN LAYER）;
阻焊层（SOLDERMASK_TOP）；
助焊层（PASTEMASK_TOP）；
