本文详细介绍了如何使用Pad Designer软件制作长方形表贴焊盘，从新建焊盘文件，设置精度，选择单层焊盘，到定义焊盘尺寸及焊锡面积，最后完成焊盘的创建。
第一步：打开Pad Designer

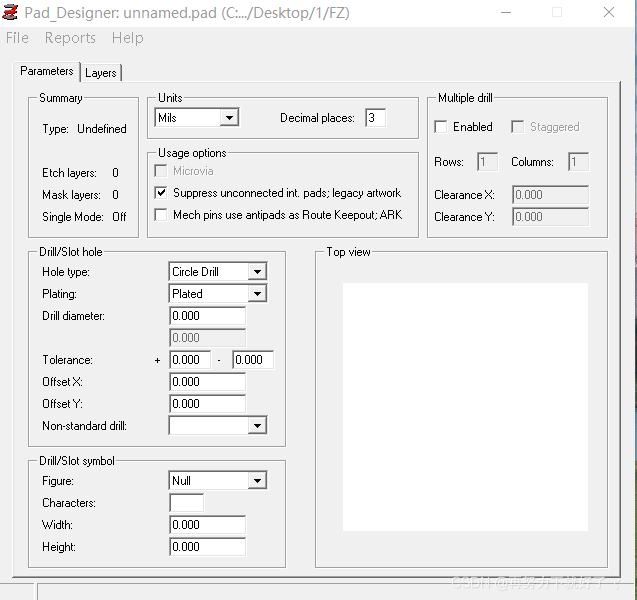

第二步：点击File———new，创建一个焊盘文件

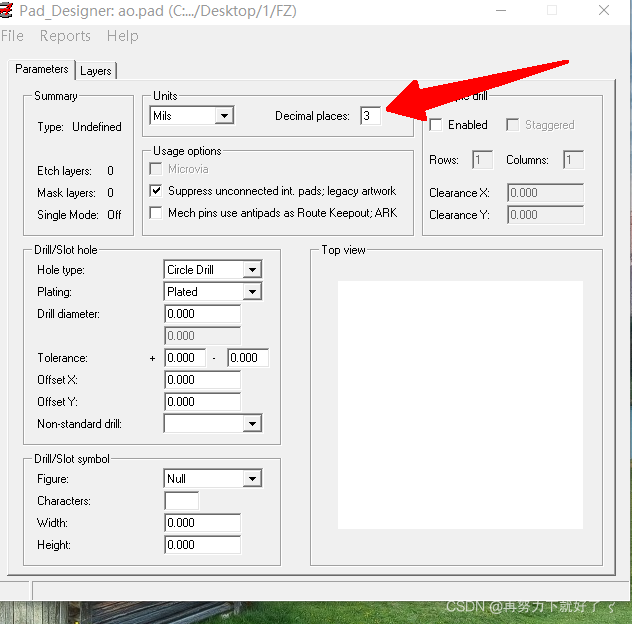

第三步：修改小数点后几位，一般是三位

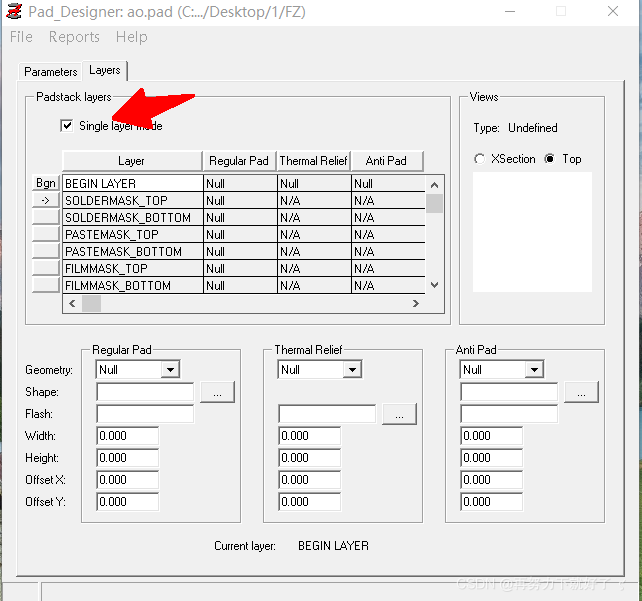

第四步：勾选Single layer

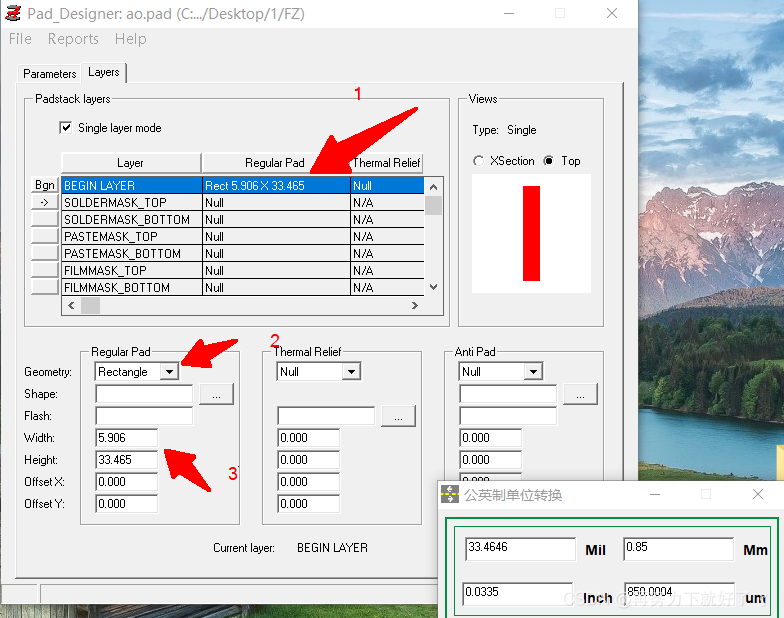

第五步：点击建构的框架，然后选择焊盘形状（Rectangle 矩形） ，然后填写宽和高的数据
第六步：填写第二项，他是表示板子上的焊盘焊锡，一般比焊盘大0.1MM，接下来复制第一个的参数黏贴到第四个中
到这里就可以制作一个焊盘了
