焊盘设计3之shape symbol创建异形焊盘

焊盘设计3之shape symbol创建异形焊盘

创建异形焊盘即为shape symbol，需要在allegro library界面设计一个shape类型的器件，然后再在焊盘编辑界面去添加shape，用实例介绍异形焊盘的设计方法。

1.打开软件

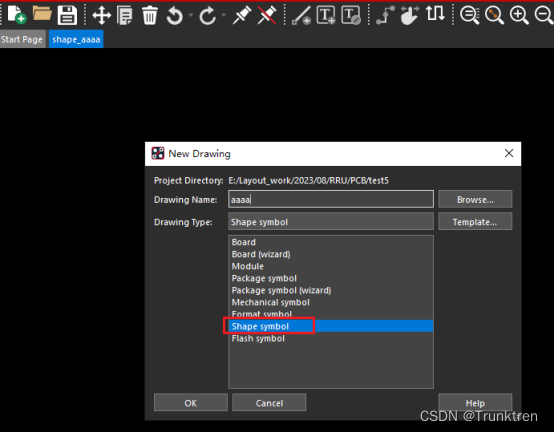

打开Allegro PCB Designer界面（其他界面也可以）在菜单栏里面File -New-Shape symbol…

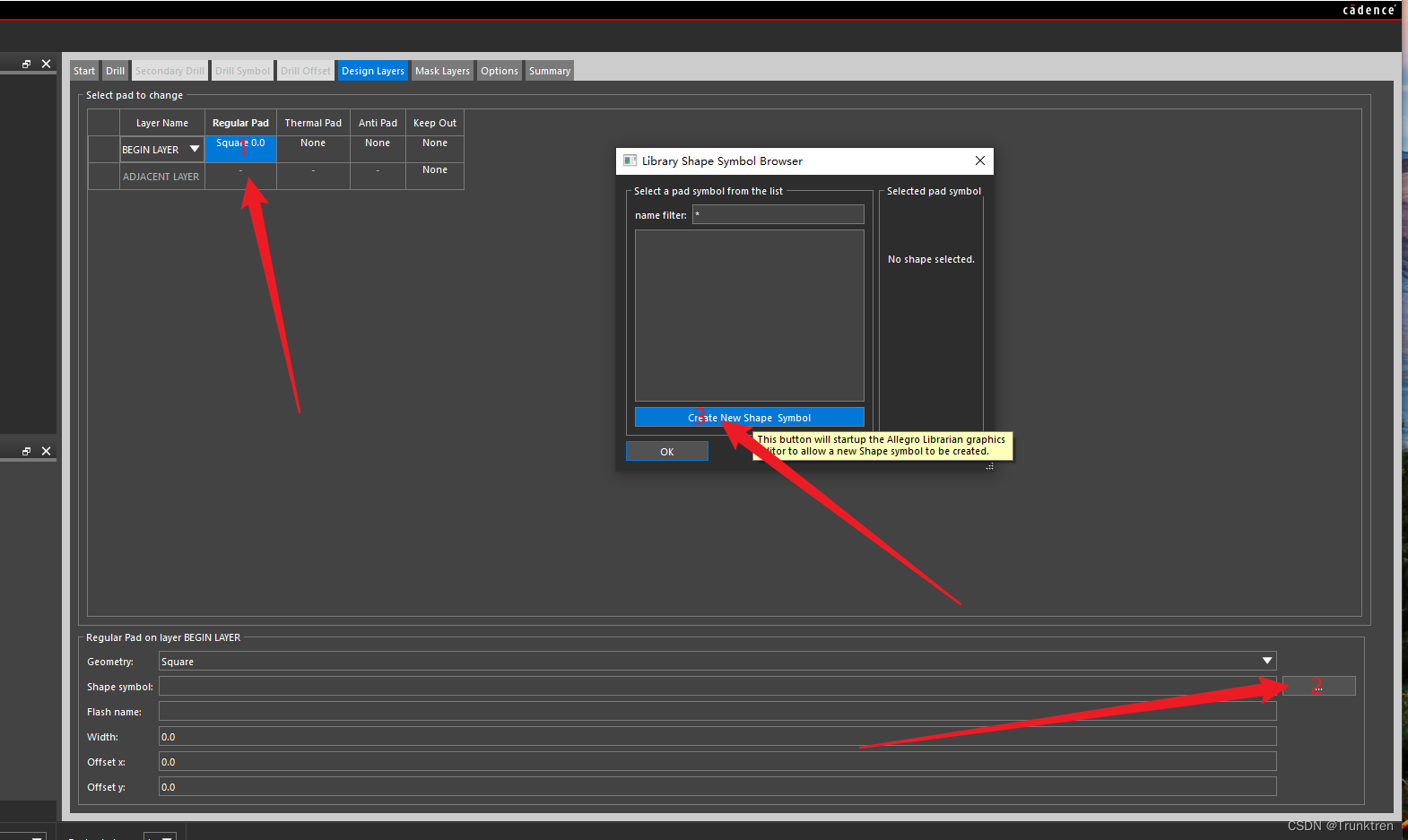

也可通过之前创建表贴焊盘的软件界面里面进去。如下，最后点击OK，输入新建的异形焊盘的名字即可。

这个界面跟我们平时设计封装和PCB差不多。就不详细展示怎么设计做一个图形。
注：单位一致。

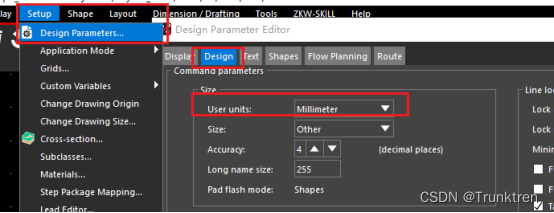

在这里设计的shape单位要与焊盘建立时候使用的是一样的单位，这里统一使用mm，在下图位置修改单位。

按照下面的图形编辑一个中间散热的异形焊盘。

按照右图的信息，设计一个中间的散热焊盘。

2.添加铜皮

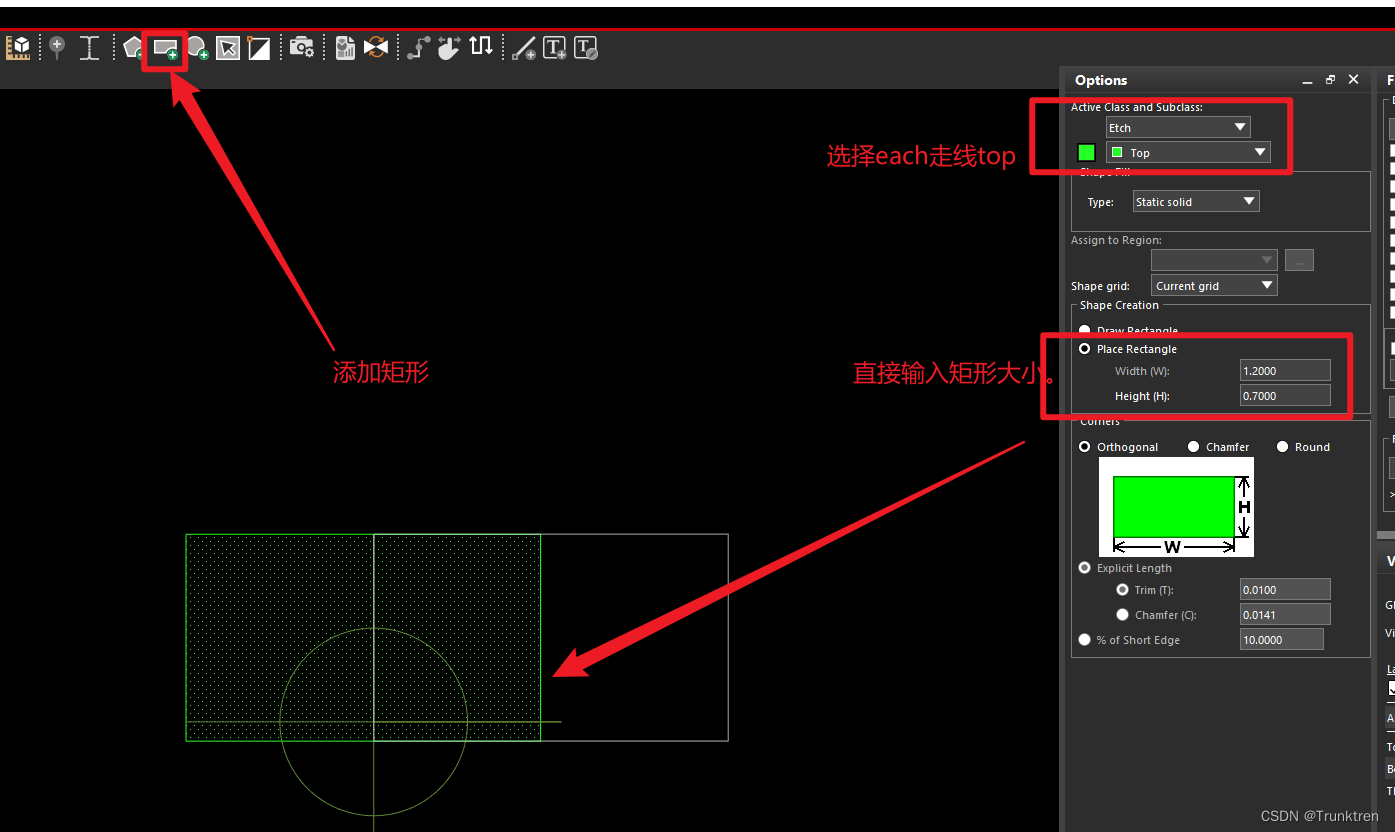

先添加一个1.2*0.7mm的shape矩形然后使用各种shape编辑的命令，得到一个跟右边信息表示的一样的图形。放置到原点。下面图形没有在原点上面，建议修改在原点上面哈。

然后就是根据手册资料修改。

3.编辑铜皮

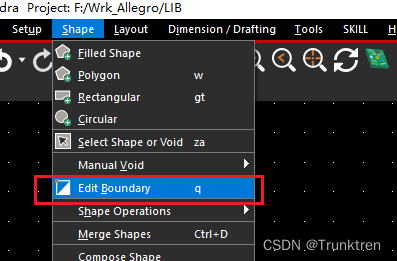

使用下面的命令

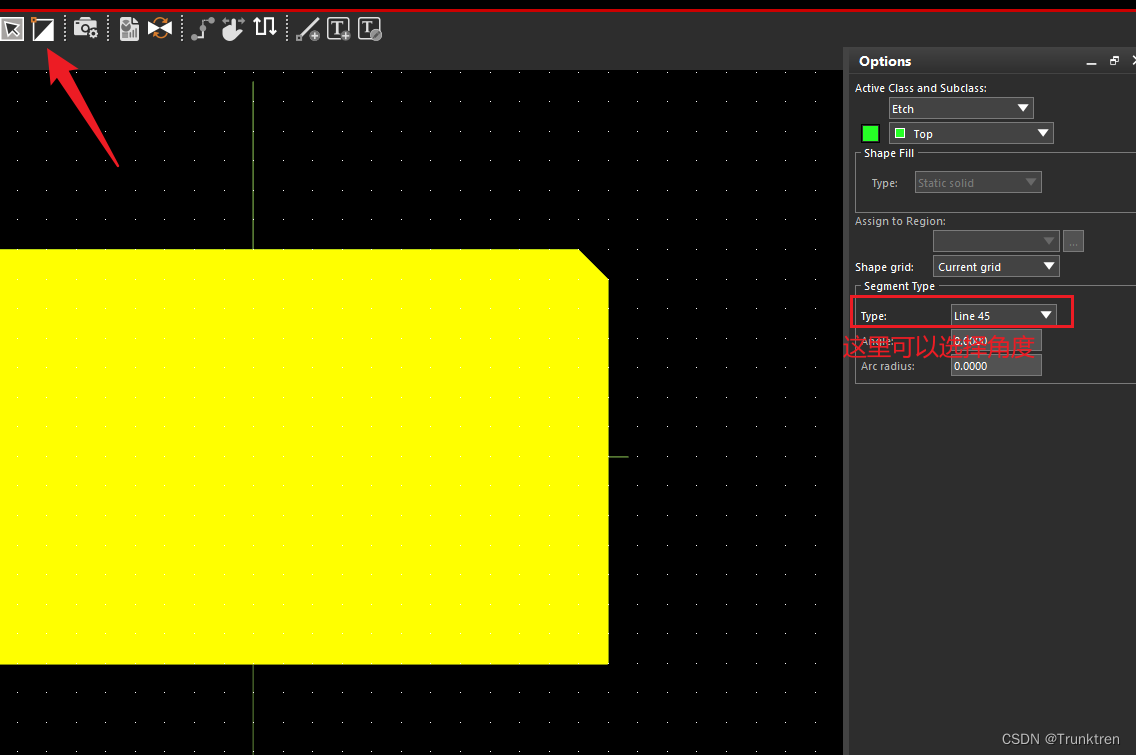

可以按快捷图标。

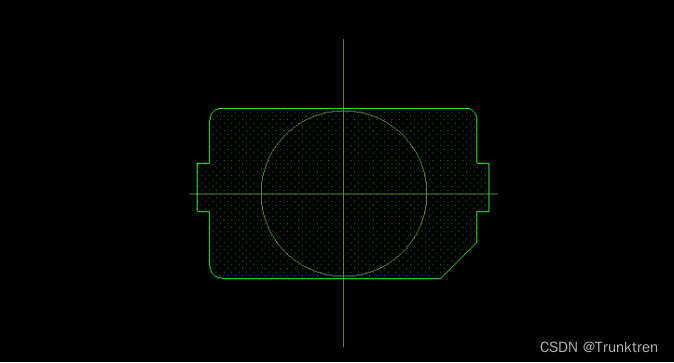

按照手册的样子和数据，一番切割修剪之后。就得到下面的图形了。
设计好图形之后就可以保存了。
注：我这边是错误的，需要左右镜像一下
懒得改，就不换图了。

** 重要：原点最好是在shape的中心，
保存的位置需要是在封装库路径里面，否则会找不到该shape 文件。**

4.编辑焊盘

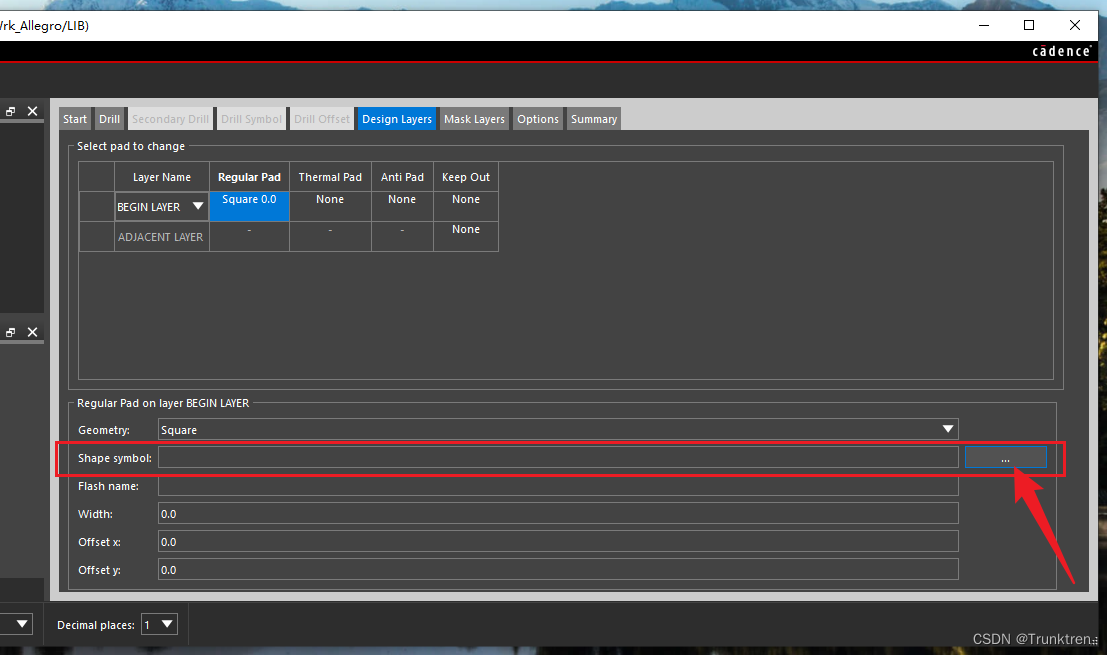

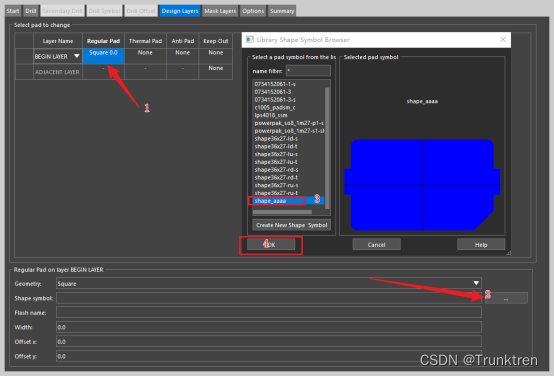

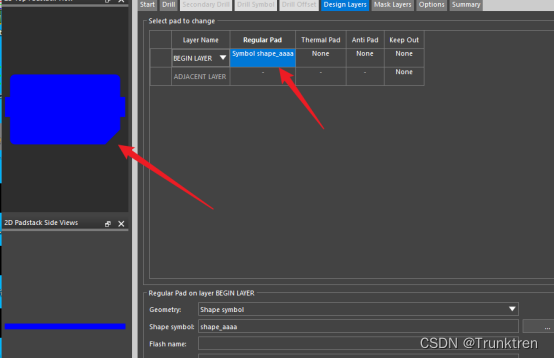

返回到Padstack Editor 软件中，在Design Layers 这一栏中，选择shape symbol 一栏的 … 找到刚刚新建的shape 类型的器件，点击OK。

选中之后，在Regular Pad中就会直接显示为symbol 和 symbol 名字。

5. 创建开窗。

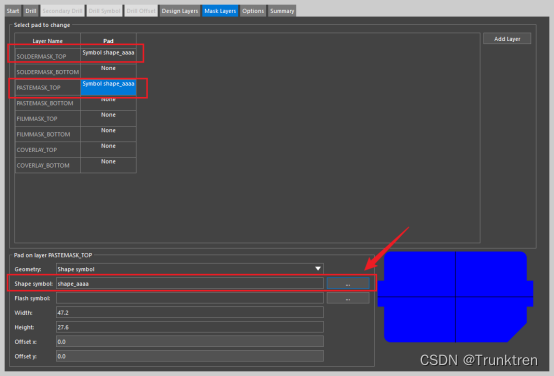

在Mask Layers 也是一样的，在shape symbol那一栏中选择建立的shape器件，添加进去，如下图。剩下的设置就是跟常规表贴焊盘设计一致。然后保存，这样就可以得到一个异形焊盘了。

• 强调：关于SOLDERMASK 常规情况下，我们是需要它比焊盘宽2mil以上，以防止绿油上盘，我这边只是演示操作，所以就没有再建一个shape，实际上需要建立两个shape symbol，另一个shape symbol比焊盘大2mil即可，另存为xxxx_Sold,方便识别，在Mask Layer那一栏填入soldermask是就选中xxxx_Sold填入即可。
• 重要：两个的shape symbol的原点必须一致。

总结

异形焊盘主要是得到需要通过软件去创建一个的shape symble 异形的器件。然后在之前我们创建表贴焊盘的位置，不用选择什么圆形还是矩形，输入长宽数据，而是直接通过shape symbol一栏，选择自己刚刚建立好的shape symbol即可。
最后，点赞收藏是动力呀，亲。
