AUTOSAR存储篇 - NvM的使用

已于 2023-11-21 13:08:25 修改
阅读量763 收藏 3
点赞数
分类专栏： AUTOSAR软件开发理论 文章标签： AUTOSAR NvM
于 2023-11-21 11:16:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/IOT2017/article/details/134526280
版权
AUTOSAR NvM模块管理非易失性内存，提供NVRAM块的不同类型，如本地、冗余和数据集。支持隐式和显式同步机制，确保数据一致性。NvM还提供错误恢复、写验证等功能，并通过RTE接口供应用程序访问。应用可以使用NvM_SetRamBlockStatus API处理RAM块状态，以在启动和关闭阶段保持数据完整性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录


本篇是对NVRAM Manager篇的补充，主要关注应用层模块访问NvM的不同方式，即如何使用NvM。

整体机制和概念

NvM和它的特性

可变性和持久性是与ECU内部数据相关的属性。其值可变但在电源周期中可用的数据需要存储在非易失性存储器中。NV数据是非易失性存储器内数据。在AUTOSAR中，应用程序只能通过NVRAM管理器(NvM)访问这种非易失性存储器。该模块提供管理和维护数据所需的服务(同步/异步)。

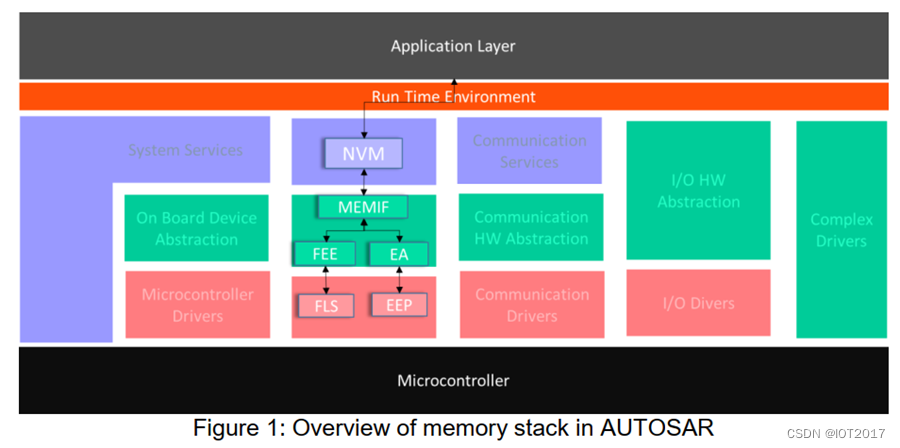

下图显示了应用程序和内存堆栈以及相关模块之间的交互。
在这里插入图片描述
以下小节将概述NvM模块提供的不同概念和特性，更详细参可考NVRAM Manager篇。

基本储存对象

基本储存对象是“NVRAM块”的最小单元。数个基本储存单元可以构成一个NVRAM块。基本储存对象可存在于不同的内存位置（RAM/ROM/NV 内存）。这些基本储存对象的描述如下。

RAM块

这里“RAM块”指的是一个“基本储存对象”。它代表“NVRAM块”位于RAM中的那部分。它是由用户数据、CRC（可选）和NV块头（可选）组成&#
