[项目方案]AUTOSAR跨网络的CAN报文路由的实现

已于 2023-12-22 13:26:42 修改
阅读量1.4k 收藏 10
点赞数
分类专栏： AUTOSAR软件开发实例 文章标签： AUTOSAR CAN报文路由
于 2023-11-07 10:53:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/IOT2017/article/details/134174785
版权
本文详细介绍了如何在AUTOSAR环境中实现CAN报文的跨网络路由功能，通过配置Appl_GenericPrecopy、CanHardwareObject、CanIfTxPdu，以及实现MsgRouting_RxHandler，利用Vector Davinci工具和AUTOSAR动态ID功能，成功地实现在不同CAN网络间的报文传输。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

综述

在实际的项目开发过程中，特别是域控项目上，由于域控作为中央控制器的角色，因此很多信息都汇聚到域控制器。有些客户会提出一种非常规的要求，即：要求在域控上实现多个CAN网络之间的CAN报文实现跨网络的"路由"功能。对CAN通信有基本常识的同学都知道，要实现两个CAN节点之间的通信，两个CAN节点在同一个CAN网络上。域控制器一般具有多路CAN，每个CAN通道就是一个CAN网络，是独立存在的。
本篇我们介绍一个借助于域控制器的中央角色，实现CAN报文在不同CAN网络上跨网络路由的方案。

配置使能 Appl_GenericPrecopy

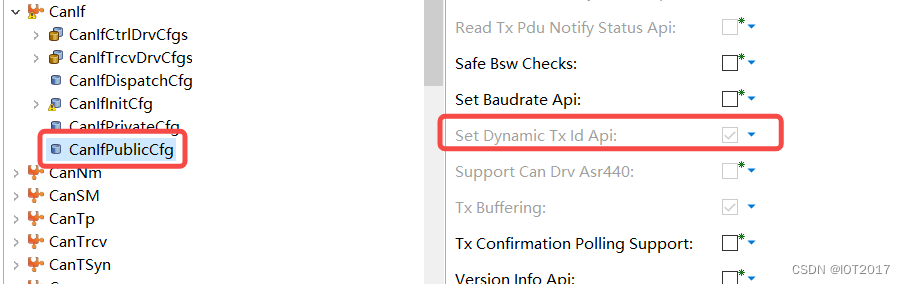

在Davinci工程中确保配置上使能该调用
在这里插入图片描述

在不同CAN网络上配置TxPDU

CanHarwareObject 配置

在需要路由的网络上配置用于路由报文发送的CanHardwareObject，如下图所示：
