💥第一部分——内容介绍

基于人工神经网络的六自由度机械臂运动学与动力学控制研究

摘要：本文聚焦于六自由度机械臂，旨在开发一种可绘图机器人。在运动学求解方面，正向运动学采用DH参数法，逆向运动学采用几何分析法并完成路径规划与平滑处理；动力学控制上，正向动力学通过带PI控制器的前馈控制实现，逆向动力学方程采用拉格朗日 - 欧拉法推导。同时，引入人工神经网络解决逆向动力学问题，克服其固有缺陷，提升机械臂性能。实验结果表明，该创新控制器架构在降低位置误差、提升神经网络估计关节角度准确性方面优于传统策略。

关键词：六自由度机械臂；人工神经网络；运动学求解；动力学控制；拉格朗日 - 欧拉法

一、引言

随着工业自动化和智能化的发展，六自由度机械臂凭借其能够在三维空间内实现全方位运动的特性，在工业生产、医疗康复、航空航天、物流仓储等众多领域得到了广泛应用。然而，六自由度机械臂的运动学和动力学问题复杂，传统的控制方法在处理高度非线性和强耦合的机械臂系统时，往往存在控制精度有限、适应性差等不足。人工神经网络具有强大的非线性映射能力和自学习能力，能够高效解决连续路径中的关节力矩计算问题，为六自由度机械臂的控制提供了新的思路和方法。本文旨在设计一种基于人工神经网络的六自由度机械臂运动学与动力学控制系统，开发可绘图的绘图机器人，提高机械臂的控制精度和性能。

二、六自由度机械臂运动学求解

2.1 正向运动学求解

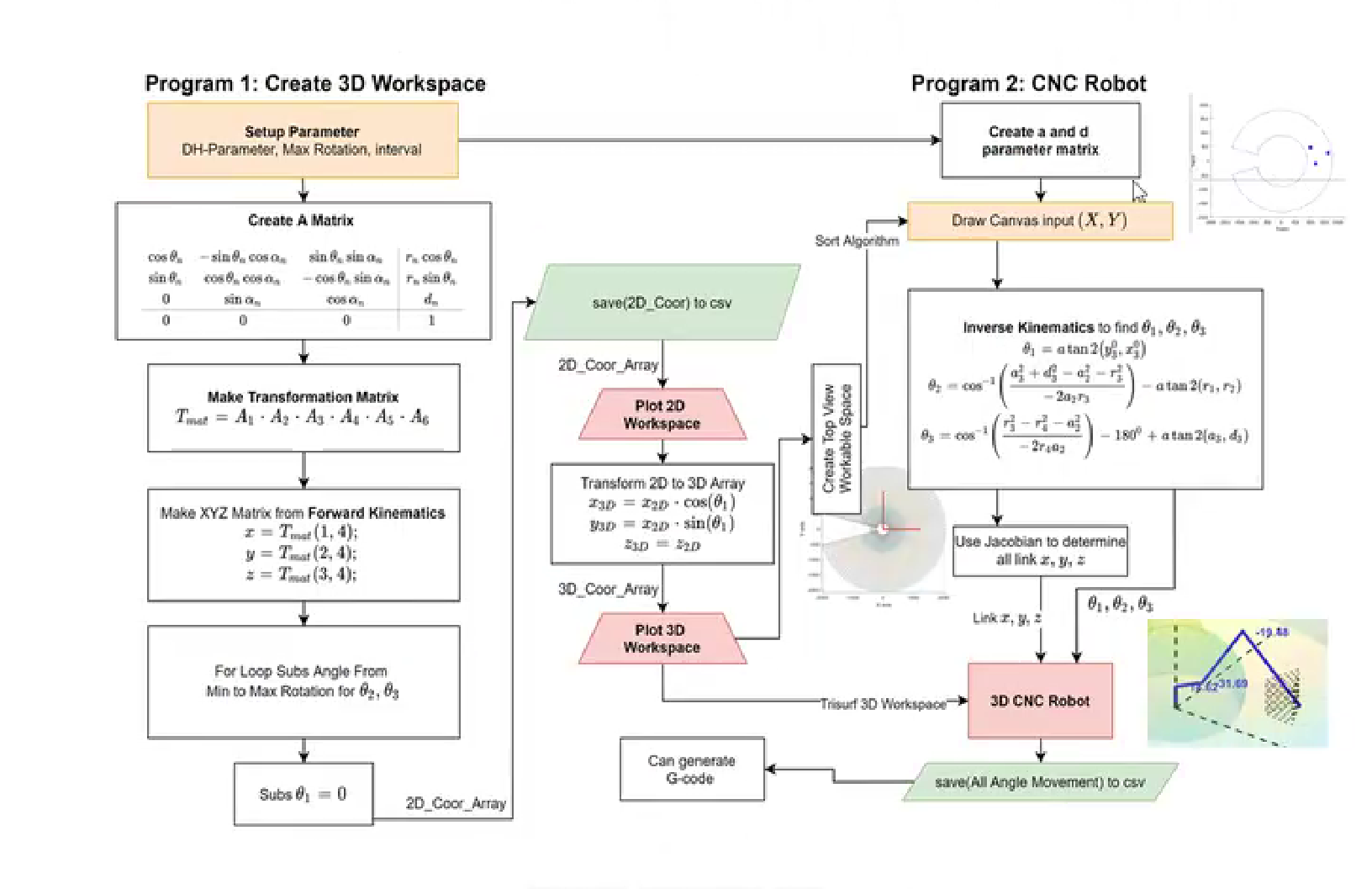

正向运动学是已知机械臂各个关节的角度，求解机械臂末端执行器的位置和姿态。本文采用DH参数法建立机械臂的坐标系，通过确定相邻连杆之间的位姿关系，推导出机械臂的总变换矩阵，从而得到末端执行器的位置和姿态。

DH参数法是一种常用的建立机械臂运动学模型的方法，它通过四个参数（连杆长度、连杆偏距、关节角、扭转角）来描述相邻连杆之间的关系。以六自由度机械臂为例，首先在各个关节建立参考坐标系，然后根据机械臂的结构参数确定每个关节的DH参数，最后通过矩阵乘法得到机械臂的正向运动学方程。通过正向运动学方程，可以方便地计算出机械臂末端执行器在给定关节角度下的位置和姿态，为后续的逆向运动学求解和轨迹规划提供基础。

2.2 逆向运动学求解

逆向运动学是根据末端执行器的位置和姿态，求解机械臂各个关节的角度。本文采用几何分析法获取末端执行器的最终位置，并完成路径规划与平滑处理。

几何分析法是基于机械臂的几何结构特点，通过几何关系直接求解关节角度。对于六自由度机械臂，其逆向运动学问题通常比较复杂，可能存在多解或无解的情况。在求解过程中，需要根据机械臂的具体结构和工作空间限制，选择合适的解。同时，为了使机械臂的运动更加平滑，避免关节角度的突变，需要对求解得到的关节角度进行路径规划与平滑处理。路径规划可以采用多项式插值、样条曲线等方法，使机械臂的关节角度按照一定的规律变化，从而实现平滑的运动。

三、六自由度机械臂动力学控制

3.1 正向动力学控制

正向动力学是已知机械臂各个关节的驱动力矩，求解机械臂的运动状态（如关节角度、角速度、角加速度等）。本文通过带PI控制器的前馈控制实现机械臂关节的正向动力学控制。

PI控制器是一种常用的反馈控制器，它由比例环节和积分环节组成，能够根据系统的误差信号调整控制量，使系统达到稳定状态。在正向动力学控制中，将机械臂的动力学模型作为前馈部分，根据期望的运动状态计算出所需的驱动力矩，然后通过PI控制器对驱动力矩进行修正，以补偿模型误差和外部干扰。通过带PI控制器的前馈控制，可以提高机械臂的动态响应速度和控制精度，使机械臂能够快速、准确地跟踪期望的运动轨迹。

3.2 逆向动力学方程推导

逆向动力学是根据机械臂的运动状态，求解各个关节的驱动力矩。本文采用拉格朗日 - 欧拉法推导逆向动力学方程。

拉格朗日 - 欧拉法是一种基于能量原理的动力学建模方法，它通过构建拉格朗日函数（系统动能与势能之差）来描述机械臂的动力学特性。首先，根据机械臂的结构和运动状态，分别计算出系统的动能和势能，然后构建拉格朗日函数。接着，对拉格朗日函数求导，得到拉格朗日方程。最后，通过拉格朗日方程推导出逆向动力学方程，得到各个关节的驱动力矩与关节角度、角速度、角加速度之间的关系。拉格朗日 - 欧拉法能够将复杂的机械臂动力学问题转化为一组二阶常微分方程，清晰地展现各关节间的相互作用力和运动关系，为机械臂的动力学控制提供了理论基础。

四、人工神经网络在逆向动力学中的应用

4.1 逆向动力学的固有缺陷

传统的逆向动力学求解方法通常需要建立精确的动力学模型，然而，由于机械臂的结构复杂、存在摩擦、间隙等非线性因素，很难建立完全准确的动力学模型。此外，逆向动力学方程通常是一个高度非线性的方程组，求解过程复杂，计算量大，实时性差。这些固有缺陷限制了传统方法在实时控制中的应用。

4.2 人工神经网络的优势

人工神经网络具有强大的非线性映射能力和自学习能力，能够通过大量的样本数据进行训练，自动学习输入和输出之间的复杂关系。在逆向动力学问题中，可以将机械臂的关节角度、角速度、角加速度等作为输入，关节驱动力矩作为输出，利用人工神经网络建立输入输出之间的映射模型。与传统的逆向动力学求解方法相比，人工神经网络不需要建立精确的动力学模型，能够克服非线性因素的影响，实时性好，计算效率高。

4.3 人工神经网络的应用方法

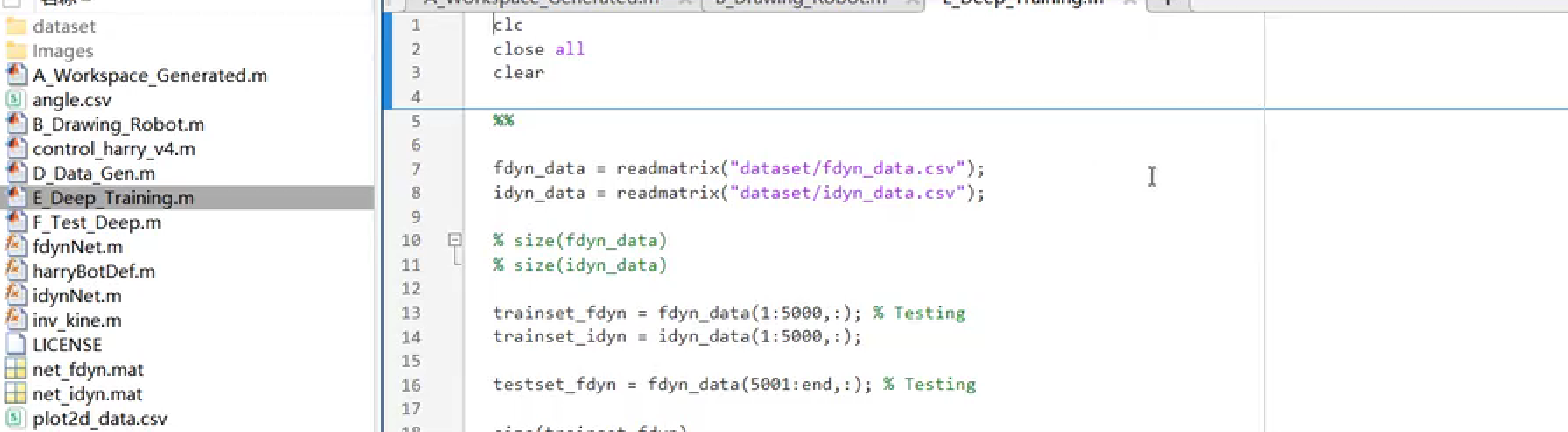

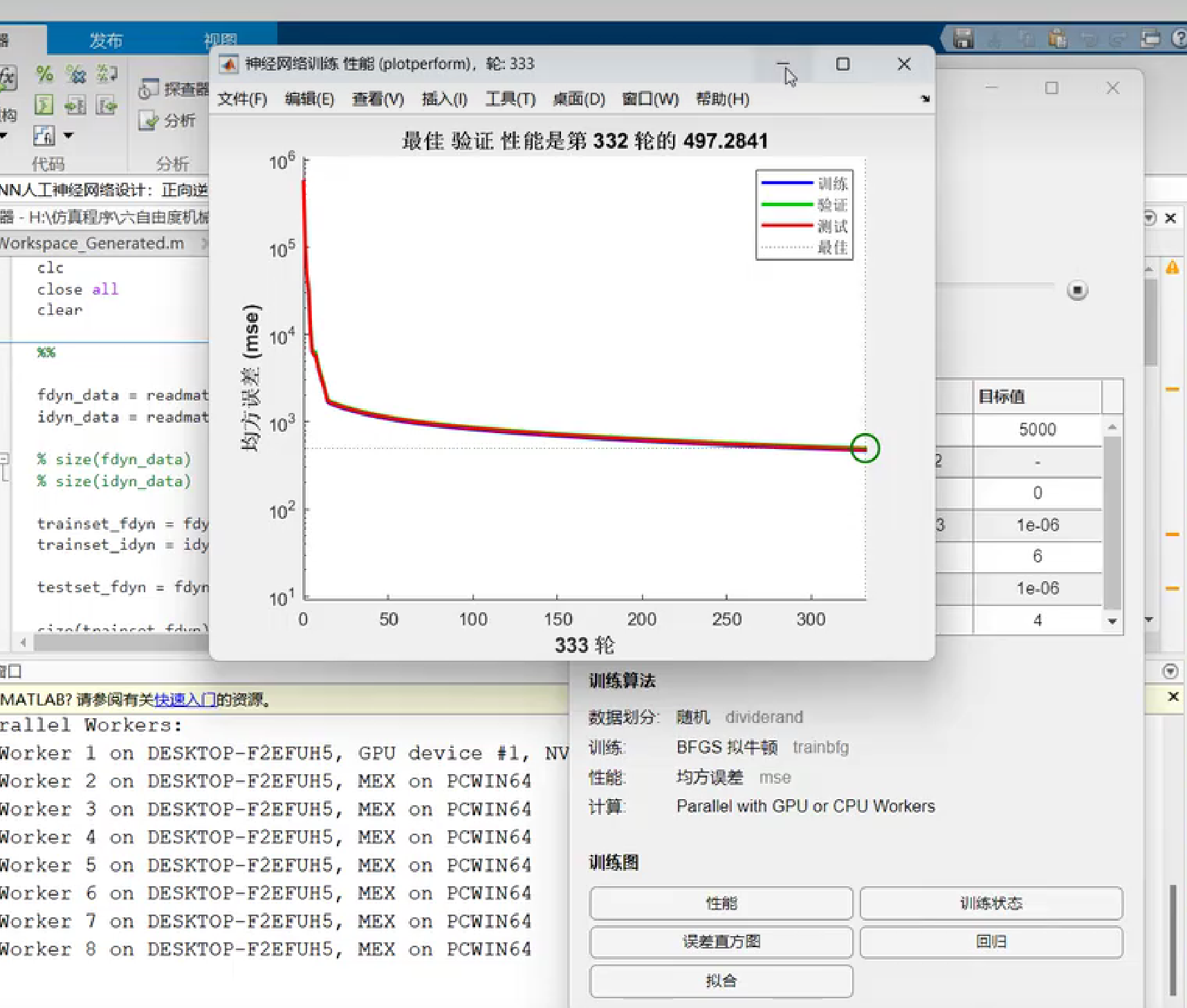

在将人工神经网络应用于逆向动力学时，首先需要收集大量的训练样本数据。可以通过实验测量或仿真模拟的方式获取机械臂在不同运动状态下的关节角度、角速度、角加速度和驱动力矩数据。然后，选择合适的人工神经网络结构，如多层感知器（MLP）、径向基函数网络（RBF）等，对训练样本数据进行训练，调整网络的权重和阈值，使网络能够准确地预测关节驱动力矩。最后，将训练好的人工神经网络应用于机械臂的实时控制中，根据实时采集的关节角度、角速度、角加速度信息，通过网络预测关节驱动力矩，实现对机械臂的动力学控制。

五、实验结果与分析

5.1 实验平台搭建

为了验证本文提出的基于人工神经网络的六自由度机械臂运动学与动力学控制方法的有效性，搭建了六自由度机械臂实验平台。实验平台包括六自由度机械臂本体、控制器、传感器（如关节位置传感器、力传感器等）以及计算机等。通过传感器实时采集机械臂的关节角度、角速度、角加速度和驱动力矩等信息，并将数据传输到计算机中进行处理和分析。

5.2 实验结果

在实验中，分别采用传统控制方法和本文提出的基于人工神经网络的控制方法对机械臂进行控制，比较两种方法在位置误差、神经网络估计关节角度准确性等方面的性能。实验结果表明，在异常情况下，本文提出的创新控制器架构能够显著降低位置误差，提升神经网络估计关节角度的准确性，优于传统策略。例如，在机械臂受到外部干扰时，传统控制方法的位置误差较大，而基于人工神经网络的控制方法能够快速调整关节驱动力矩，使机械臂迅速恢复到期望的运动轨迹，位置误差明显减小。同时，人工神经网络对关节角度的估计更加准确，能够更好地满足机械臂的实时控制需求。

六、结论与展望

6.1 结论

本文针对六自由度机械臂的运动学和动力学控制问题，提出了一种基于人工神经网络的创新控制方法。在运动学求解方面，采用DH参数法进行正向运动学求解，采用几何分析法进行逆向运动学求解，并完成路径规划与平滑处理；在动力学控制方面，通过带PI控制器的前馈控制实现正向动力学控制，采用拉格朗日 - 欧拉法推导逆向动力学方程，并将人工神经网络应用于逆向动力学问题中。实验结果表明，该方法能够克服传统控制方法的固有缺陷，提高机械臂的控制精度和性能，在降低位置误差、提升神经网络估计关节角度准确性方面具有明显优势。

6.2 展望

未来的研究可以进一步优化人工神经网络的结构和训练算法，提高网络的泛化能力和预测精度。同时，可以将人工神经网络与其他控制方法相结合，如模糊控制、自适应控制等，形成更加智能、鲁棒的控制策略。此外，还可以将本文提出的方法应用于超冗余机械手等其他类型的机器人系统中，拓展其应用范围。随着人工智能技术的不断发展，基于人工神经网络的机器人控制方法将在工业自动化、智能制造等领域发挥更加重要的作用。
